捕鱼机打捞作业机械组件结构设计

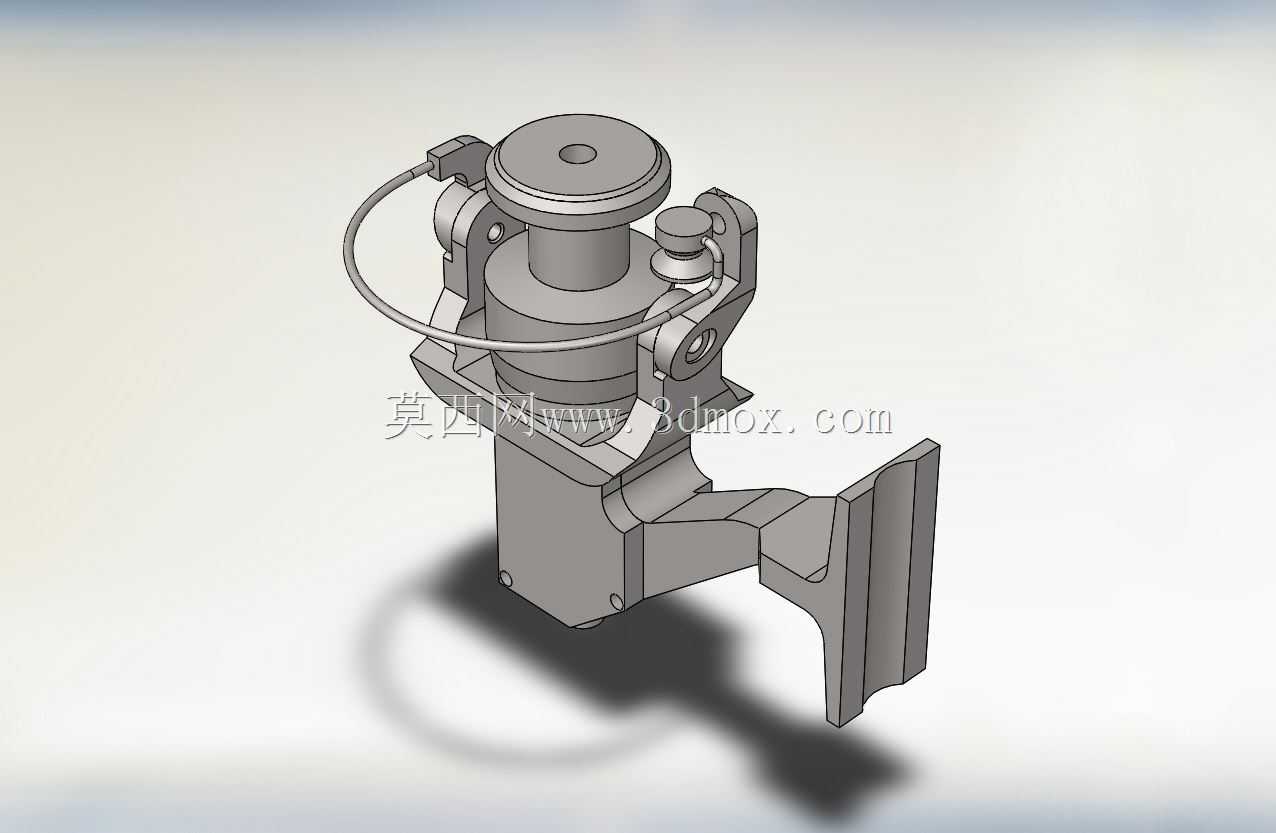

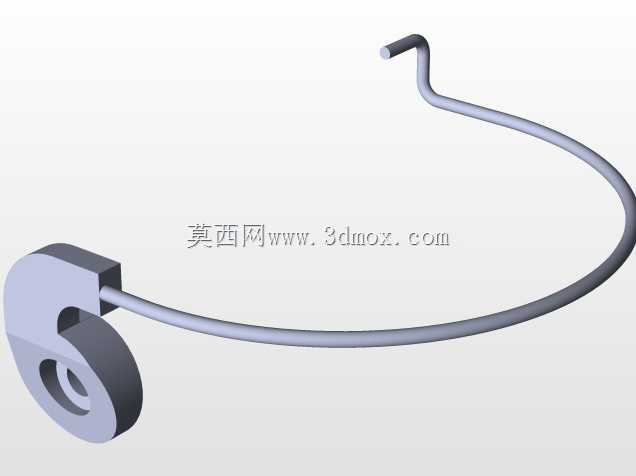

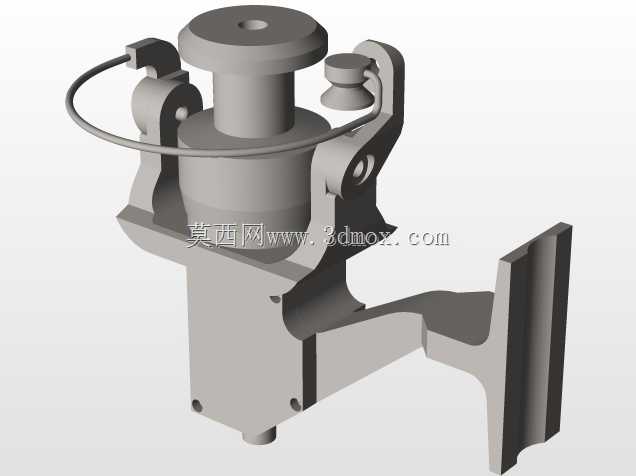

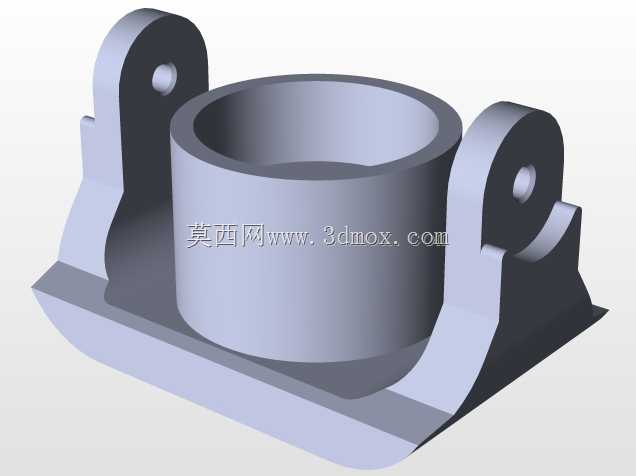

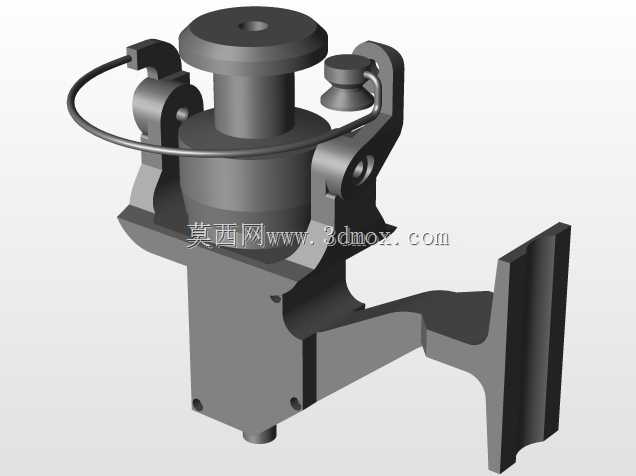

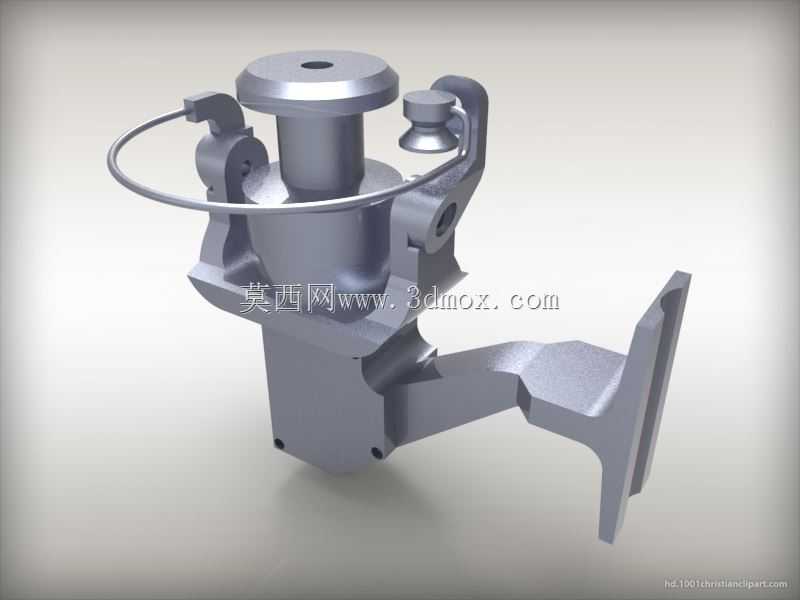

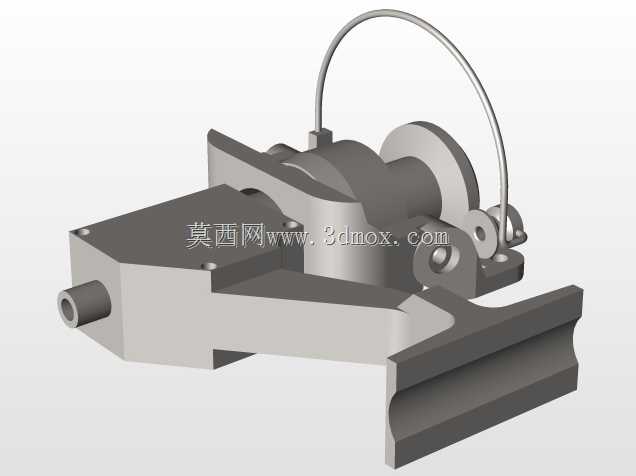

　　这套组件是渔业捕捞作业场景下，捕鱼设备分总成里的核心打捞执行构件，整套结构集成了锁止、挂载、导向、承力多个功能模块，不需要额外加装辅助连接件就能直接和捕鱼机的主臂架完成对接，适配近海小型捕捞船、内河养殖区收捕作业的捕鱼设备配套需求，日常作业中主要负责完成捕捞网具的挂接、锁止、起吊以及脱钩释放的整套动作循环。从结构设计逻辑来看，整套组件采用一体化铸造成型的主体基座作为承力核心，上部的圆柱凸台预留了标准销轴安装孔，用来和主设备的起吊臂端铰接，凸台周边设置的环形拉环是快拆式锁止结构的触发部件，扳动拉环就能快速解锁下部挂载的捕捞网具挂点，不需要额外工具就能完成脱网操作，在高湿高盐的水上作业环境里，

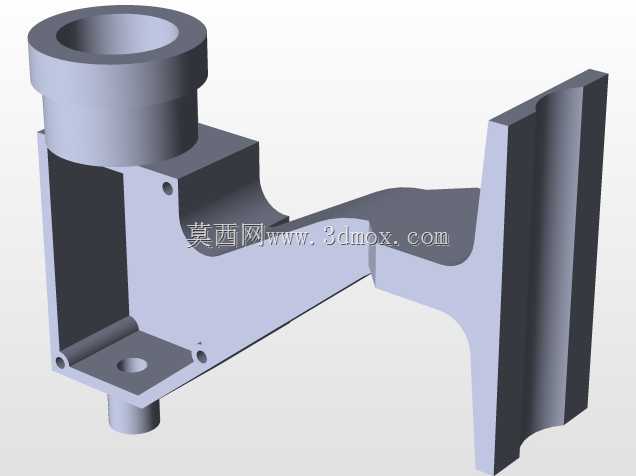

　　这种无细小外露紧固件的结构能大幅降低海盐锈蚀导致的卡滞概率。侧方延伸的弯折支臂是打捞作业的导向承力结构，支臂末端的翻边结构做了加厚处理，作业时可以顺着网具的钢缆滑入挂接位置，不需要人工对位就能完成网具的勾取挂载，翻边的倒角做了R3的圆弧处理，避免挂接过程中割伤网具的编织绳或者钢缆外层，延长配套捕捞网具的使用寿命。从安装边界来看，组件上部铰接孔的中心到下部支臂末端的垂直距离控制在常规捕鱼机起吊端的作业摆动半径范围内，不会和主臂架的其他结构产生运动干涉，铰接孔的孔径适配行业内通用的φ20标准销轴，不需要对原有捕鱼机的臂端结构做改造就能直接替换安装，整体的横向最大宽度控制在180mm以内，在起吊收网过程中不会和船舷的护栏、

　　起吊卷扬机的机架产生碰撞。锁止结构的设计采用了类似钥匙扣的弹性锁舌原理，内部的弹性件做了密封处理，避免作业过程中河水、鱼虾黏液、泥沙进入结构缝隙造成卡滞，锁舌的弹出行程设置为12mm，既可以保证挂接后网具挂点不会意外脱开，又能在触发拉环时让锁舌完全回缩，实现顺畅脱钩。主体基座的下部设置了两个对称的定位销孔，用来安装辅助的网具导向片，在起吊满载的捕捞网时，导向片可以把网具的重量均匀分散到整个基座上，避免局部应力集中导致结构变形。整套结构的壁厚做了差异化设计，承力的铰接部位、支臂弯折部位壁厚设置为8mm，非承力的外观面壁厚控制在4mm，在保证整体结构强度满足满载起吊需求的前提下，尽可能降低组件自身重量，减少起吊过程中的无效负载。

　　实际作业过程中，这套组件可以适配单网重量50kg以内的捕捞作业需求，不管是表层的浮网捕捞还是中层的拖网收捕，都能稳定完成挂接和脱钩动作，在养殖区定点收捕的场景下，这种快锁快脱的结构能大幅缩短单网的起吊周期，提升单船的作业效率。和传统的固定式打捞挂钩相比，这套组件的环形拉环可以适配远程拉绳触发，作业人员站在船舷边就能通过拉绳完成脱网操作，不需要探身到船外手动脱钩，降低水上作业的安全风险。支臂的弯折角度经过反复调整，在起吊过程中网具的重心始终落在铰接孔的正下方，起吊过程中不会出现组件侧翻、网具滑脱的问题，即使在水面有风浪、船身晃动的工况下，挂接后的网具也能保持稳定姿态，不会因为摆动导致锁止结构意外触发。
