手轮驱动式机用夹紧固定夹具结构

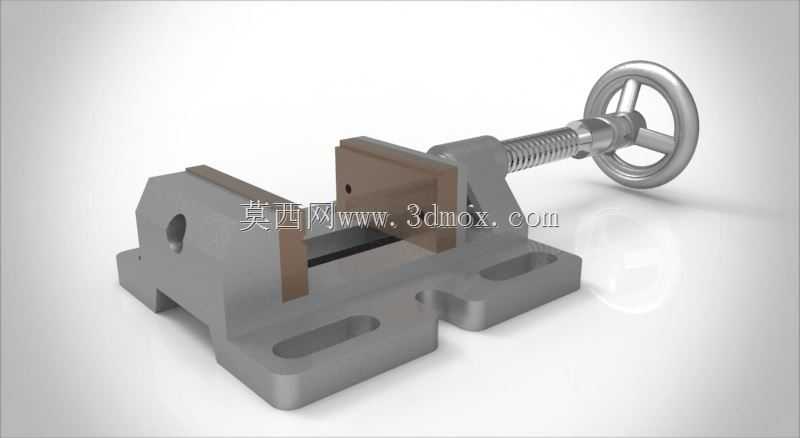

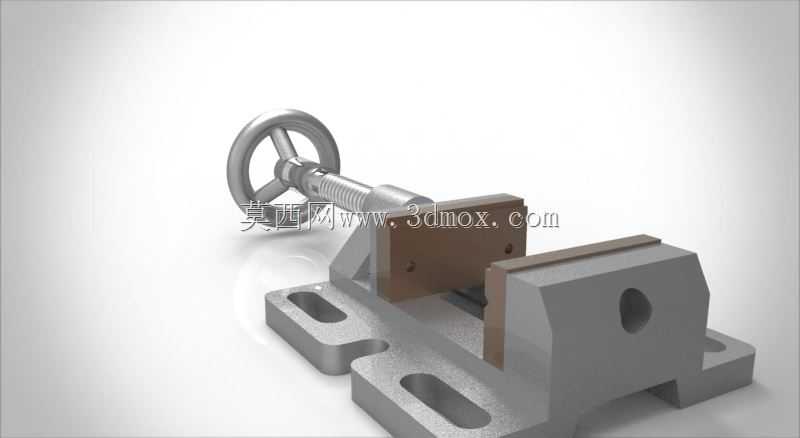

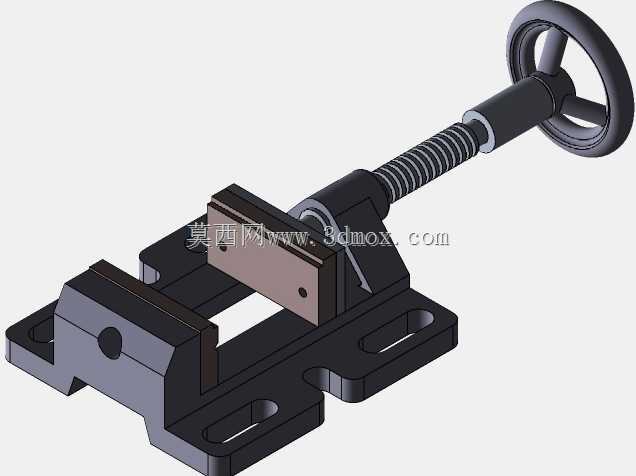

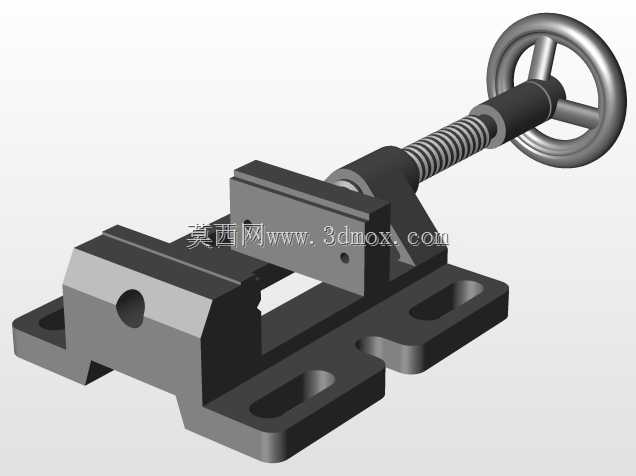

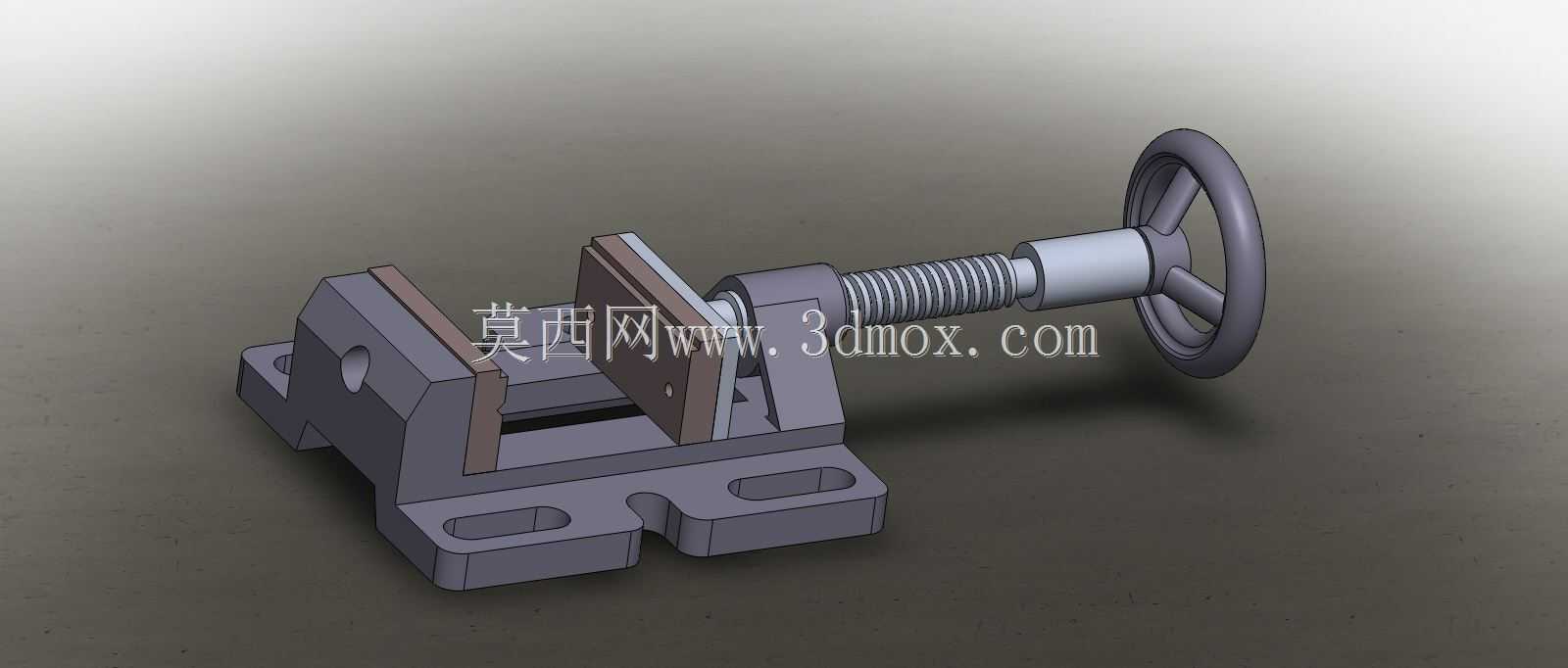

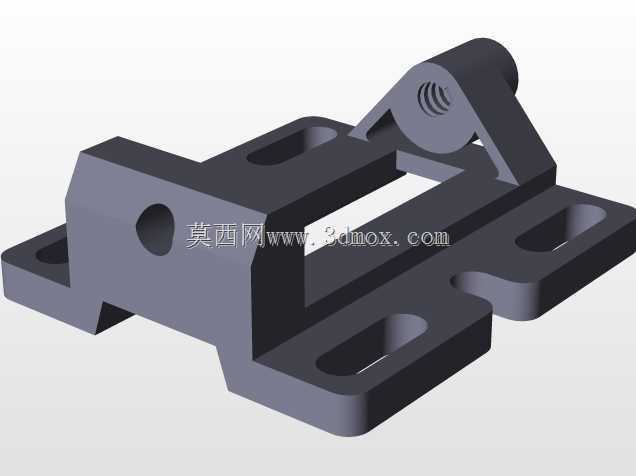

　　在常规机加工工位的工件装夹环节，这类手轮驱动的夹紧固定结构是小批量零件加工、钳工修配、工装预组装场景里的基础夹持部件，区别于液压或气动夹紧的高成本快换方案，纯机械螺旋传动的结构不需要外接动力源，依靠梯形螺纹的自锁特性就能在装夹后保持稳定的夹持力，不会因为加工过程中的振动出现松脱问题。从结构设计逻辑来看，这套夹具采用分体式基座设计，底座上开设的两条长条形安装槽是核心的安装边界，安装时可以根据工作台的T型槽间距调整固定位置，不需要严格匹配孔位，适配多数常规铣床、钻床、钳工台的安装尺寸，基座整体采用灰铸铁材质的设计思路，一方面是利用铸铁的减震特性吸收加工过程中的切削振动，另一方面铸铁的刚性足够支撑夹持过程中的反作用力，

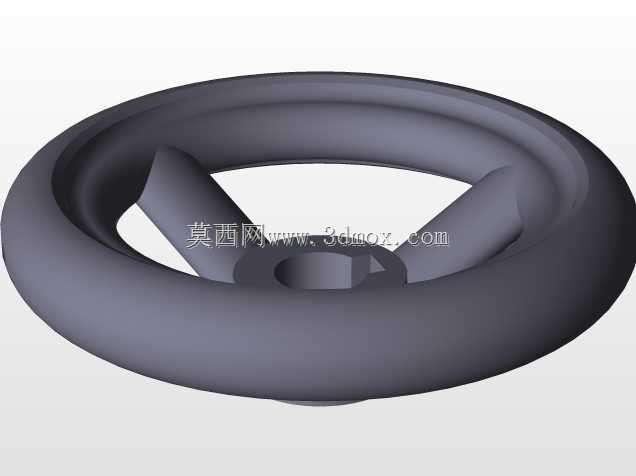

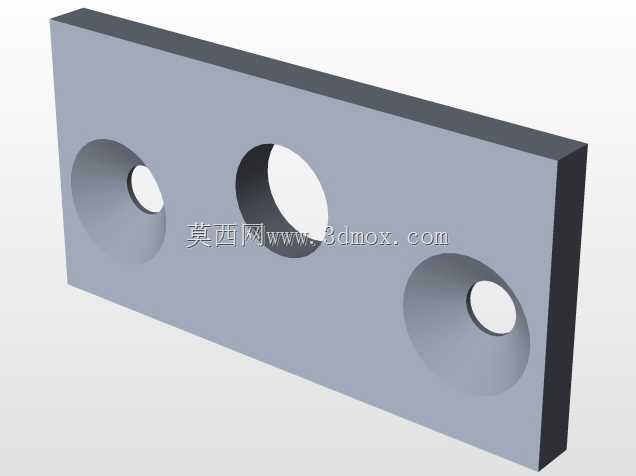

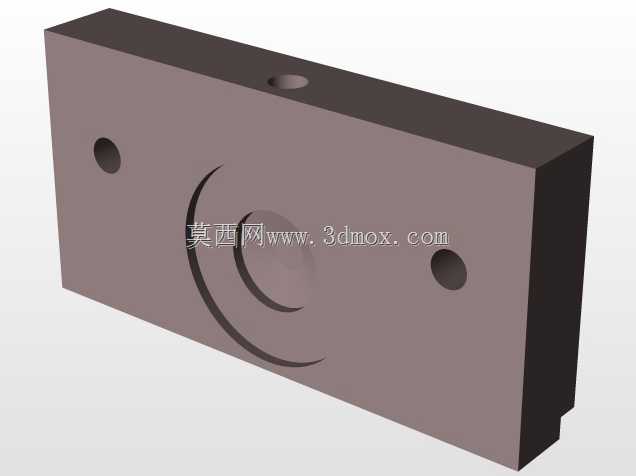

　　不会因为夹紧力过大出现基座变形。夹持端的两块钳口采用可拆卸式设计，钳口接触面做了防滑齿纹处理，针对不同材质的工件可以更换铜质、铝质或者硬质合金钳口，避免装夹过程中夹伤工件表面，其中固定钳口与基座一体加工保证位置精度，活动钳口与丝杆端部做浮动连接，夹紧过程中可以自动适配工件的夹持面角度，不会因为工件端面存在微小斜度出现点接触夹持的问题。手轮驱动的结构设计充分考虑了人工操作的施力习惯，轮缘直径经过匹配计算，普通操作人员单手施加的力经过梯形螺纹的力放大后，就能产生足够的夹持力固定中小型钢件、铝件或者非金属加工件，丝杆的行程覆盖常规小零件的夹持尺寸范围，从薄片状的板件到块状的毛坯件都能实现稳定装夹。整套结构的运动部件没有复杂的传动链，

　　丝杆与螺母副的配合间隙可以通过端部的调整螺母进行补偿，长期使用出现磨损后不需要整体更换部件，只需要调整间隙或者更换铜螺母就能恢复装夹精度，维护成本极低。在实际生产场景中，这类夹具除了用于机加工工位的工件固定，还可以在焊接工位、装配工位作为临时固定架使用，不需要复杂的调试过程，转动手轮就能完成工件的夹紧与松开，操作门槛极低，新入职的操作人员不需要经过长时间培训就能熟练使用。外形尺寸方面，基座的整体长度控制在适配中小型工作台的范围，不会占用过多的工位空间，钳口的最大张开距离满足常规小型零件的加工需求，整体高度经过优化，装夹后工件的加工面高度刚好匹配常规刀具的加工行程，不需要额外加装增高垫。

　　设计过程中特意将活动钳口的导轨面与基座做一体化铣削加工，保证钳口移动的直线度，夹紧后工件的定位面与安装基准面的平行度可以控制在常规机加工要求的公差范围内，不需要额外做找正就能满足普通钻削、铣削的精度要求。丝杆的端部设置了防尘结构，避免加工过程中的切屑、切削液进入螺纹配合面，减少磨损速度，延长整套夹具的使用寿命。
