手动螺旋起重顶升作业工具结构

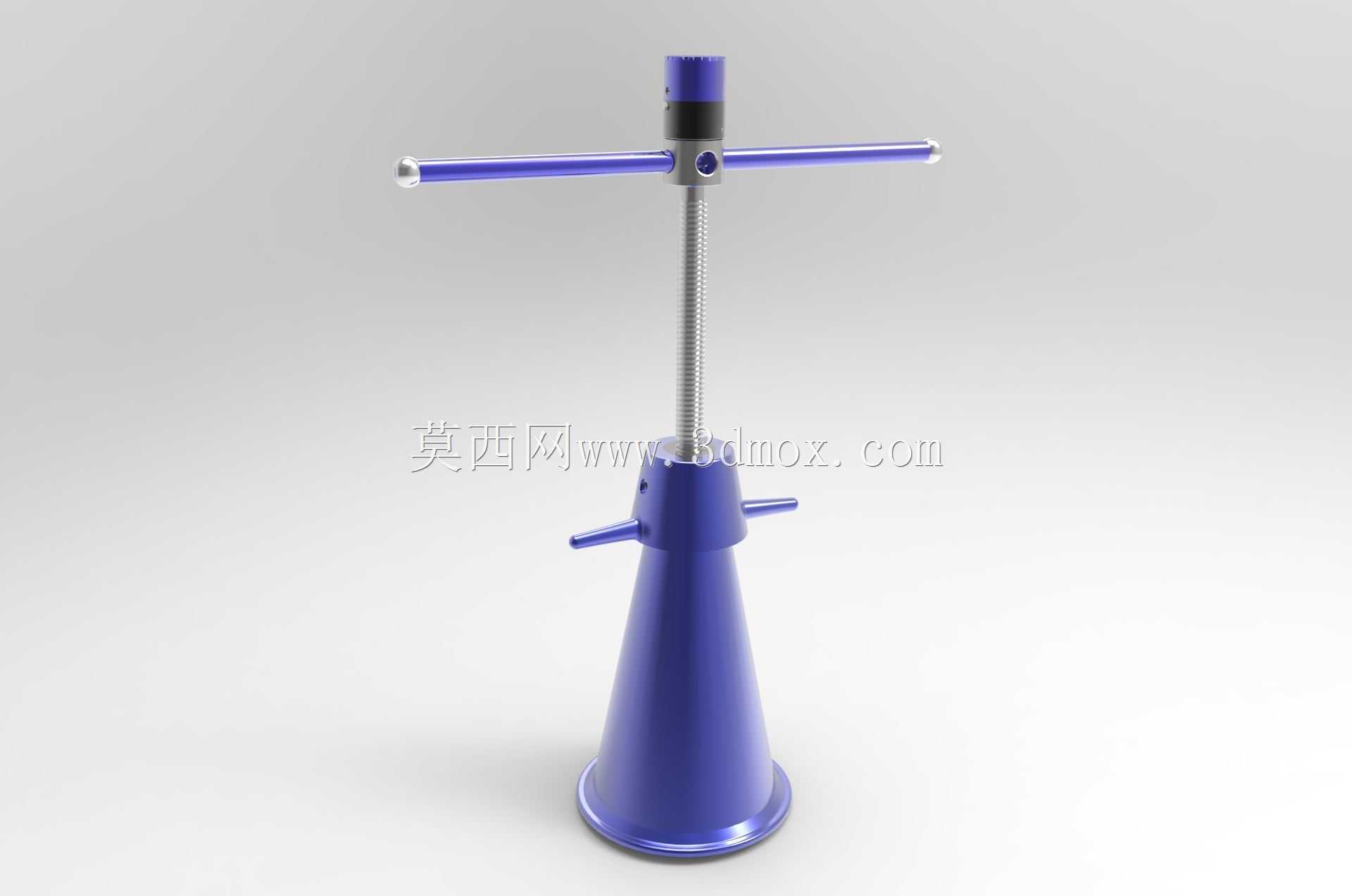

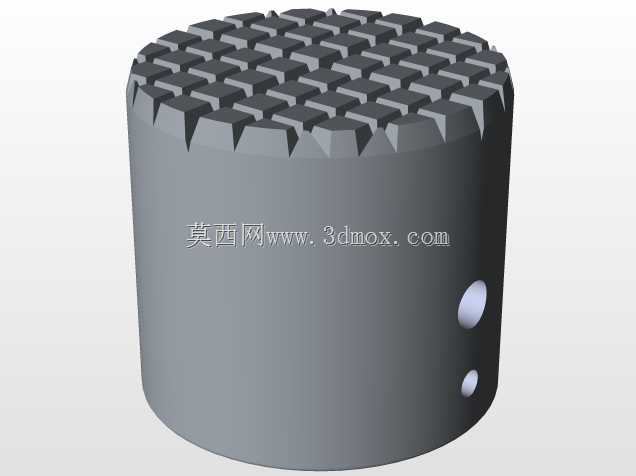

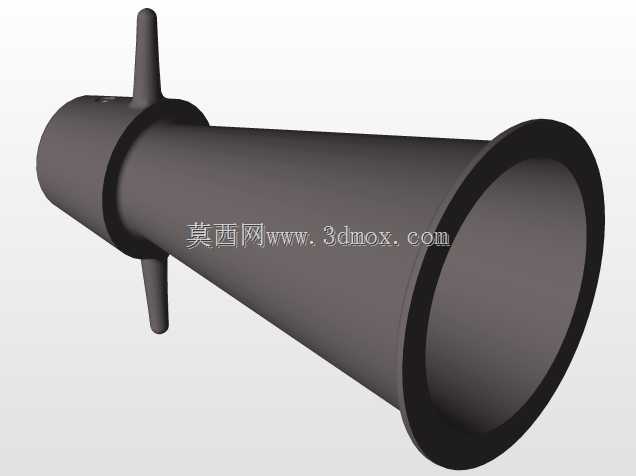

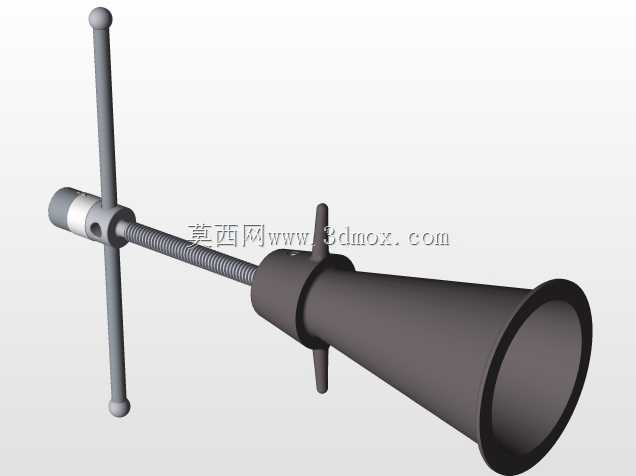

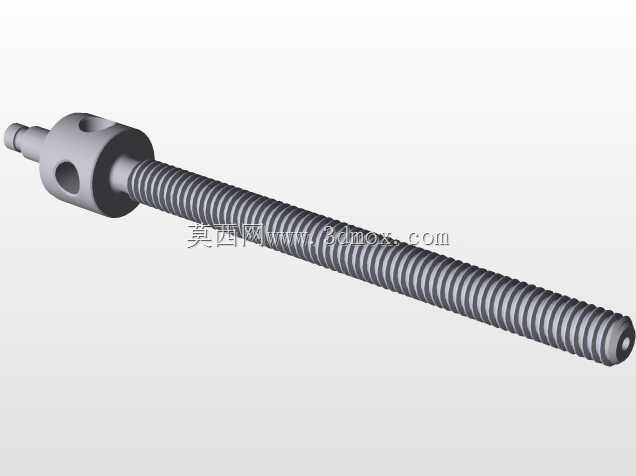

这类手动螺旋顶升工具，在无外接动力源的现场维修、小型设备安装对位场景中应用十分广泛，比如车间内重型工装的临时垫高、小型机床安装时的水平微调、户外无供电区域的设备检修顶升，都能看到这类工具的身影，它不需要配套液压泵站、气源或者电源，完全依靠人力操作就能完成重物的顶升与高度保持，对作业现场的条件要求极低，哪怕是狭窄的设备缝隙、野外零散作业点，都能快速投入使用。从功能特性来看，它依靠梯形螺纹的自锁特性实现负载保持，不需要额外的锁紧机构就能在顶升行程内任意位置稳定承托重物，相比液压类顶升工具，不存在密封件老化泄漏导致的回落风险，长期静置承托的可靠性更高，日常维护也仅需定期给螺纹副涂抹润滑脂即可，没有复杂的密封回路、阀件需要检修，对一线作业人员的维护技能要求很低。设计思路上，整体采用立式同轴布局，底部为大直径锥形承托底座，接触地面的支撑面做了加宽处理，能够在不额外增加配重的情况下，提升顶升作业时的抗倾覆稳定性，避免重物偏载时工具侧翻；中部的梯形丝杠作为核心传力部件，螺纹牙型采用30度梯形牙，兼顾传动效率与承载能力，丝杠与底座内的螺母配合，转动顶部的横向操作杆时，丝杠沿轴向直线移动实现顶升动作，操作杆两端做了球形端头处理，避免操作时杆件滑脱划伤操作人员，同时操作杆的长度经过力臂优化，普通成年男性单手施加作用力就能达到数吨的顶升力，不需要额外加接延长杆，降低操作时的力矩过载风险。底座上部设置的两个小型横向拨杆，用于空载时快速调整丝杠的初始高度，不需要转动长操作杆就能快速把丝杠顶面顶到重物底部，减少空行程的操作时间，提升作业效率。从安装与使用边界来看，这类工具的底座直径通常在120mm到180mm之间，作业时需要放置在平整坚硬的支撑面上，如果是松软地面需要垫硬木板分散底座压力，避免底座下陷导致顶升倾斜；顶升行程根据规格不同通常在150mm到300mm之间，作业前需要确认重物顶升所需的高度在工具行程范围内，禁止超行程顶升导致丝杠从螺母中脱出；顶部的承托头直径通常在30mm到50mm之间，顶升时需要对准重物的刚性承托部位，避免顶在薄板、易变形结构上造成重物变形或者滑脱；操作时需要注意，当顶升力达到额定负载的80%以上时，操作杆的转动阻力会明显上升，此时禁止用脚踩、锤击操作杆的方式加力，避免螺纹副过载变形或者杆件断裂。这类工具的结构没有复杂的异形曲面，所有零部件都是回转体、标准杆件类结构，建模时可以先通过旋转特征做出底座、丝杠、顶部承托头的基体，再通过拉伸特征做出操作杆、侧部拨杆的结构，螺纹部分可以采用装饰螺纹线简化处理，不需要绘制完整的螺旋扫描牙型，就能满足装配验证、渲染展示的需求，装配时需要保证丝杠与底座螺母的同轴度，避免出现传动卡滞的问题，渲染时可以通过金属材质、漆面材质的区分，展现不同部件的表面处理工艺，比如操作杆、底座的喷塑漆面，丝杠的磨光金属表面，提升模型的真实感。在实际选型使用时，需要根据顶升重物的重量选择对应额定负载的规格，严禁超载使用，同时多台工具协同顶升同一重物时，需要保证各台工具的顶升速度同步，避免重物倾斜出现安全隐患，这类工具因为结构简单、可靠性高、维护成本低，在设备维修、安装、仓储搬运等场景中都是常备的手动作业工具，相比大型起重设备，它的作业灵活性更高，能够完成大型起重设备无法覆盖的狭小空间顶升作业，是小型起重作业场景中不可或缺的手动工具。
