三爪式轴承拆卸拉拔工具结构设计

在设备运维、机械装配、机修车间的日常作业里，过盈配合轴承的拆卸一直是高频且容易损伤配合面的工序，这款三爪结构的轴承拉拔工具，就是针对这类场景设计的手动拆卸工装。日常作业中，很多安装在轴端、轴承座孔内的滚动轴承，因为过盈量、长期运行后的锈蚀、油脂干结等问题，无法通过敲击、撬拨的方式拆卸，蛮力拆卸很容易造成轴承碎裂、轴颈表面划伤、轴承座孔变形，甚至导致整根轴、整个壳体报废，这类拉拔工具的核心作用，就是通过均匀的轴向拉力，将轴承从配合位置平稳拉出，全程不损伤配合基准面。

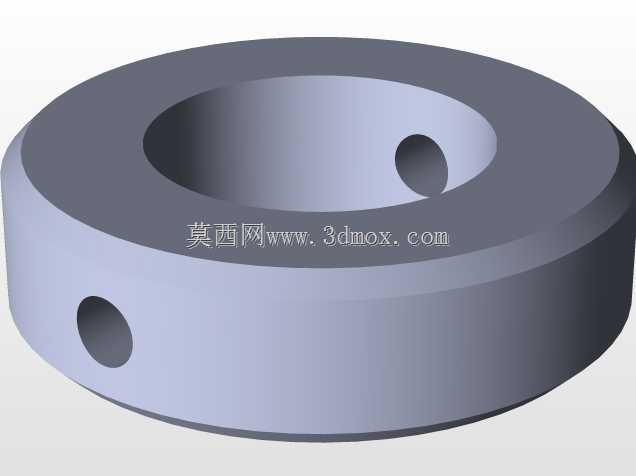

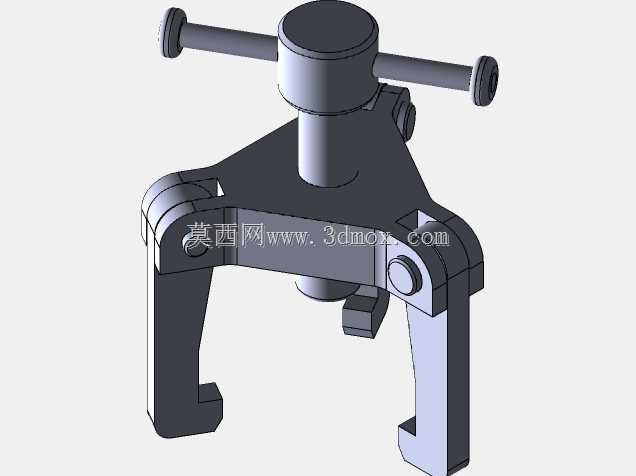

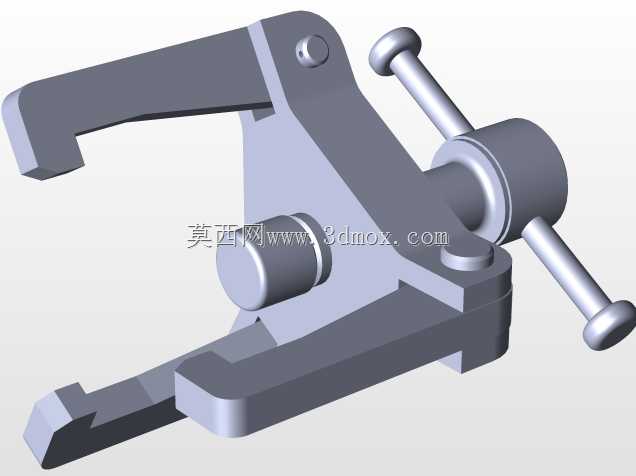

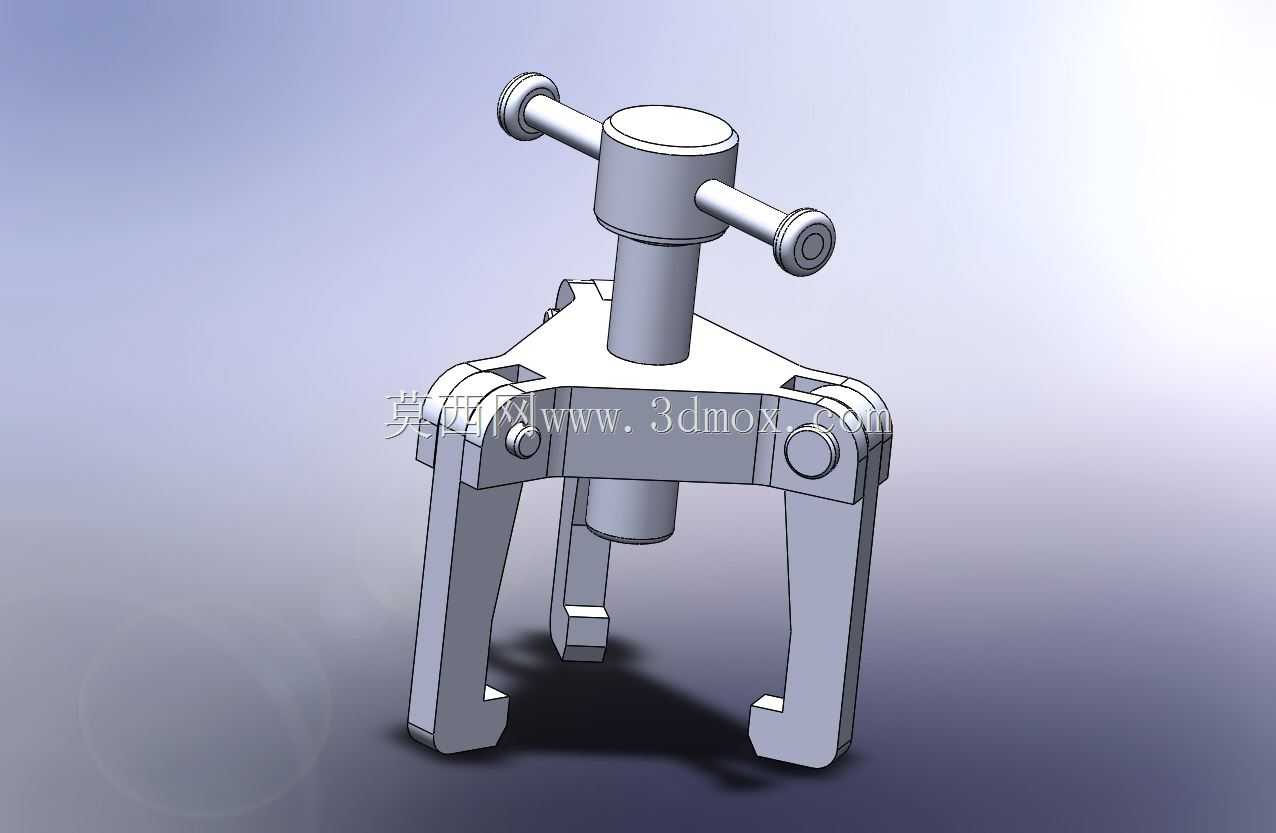

从结构设计逻辑来看，这款拉拔器采用了三爪均布的夹持结构，相比两爪拉马，三爪的夹持受力点在圆周上呈120度均匀分布，拉拔过程中不会出现偏载、打滑的问题，尤其适合外圈受力拆卸、内圈空间受限的轴承拆卸场景。顶部的T型旋转手柄是施力输入端，通过梯形螺纹副的传动，将手动旋转的扭矩转化为轴向的直线顶推力，梯形螺纹的自锁特性可以保证拉拔过程中施力稳定，不会因为受力回弹造成手柄反转伤人，也能在拉拔到位后保持载荷，方便作业人员调整夹持位置。中间的顶杆端部做了圆弧过渡处理，顶在轴端中心孔位置的时候，不会顶伤轴端的中心定位孔，也能保证顶推的作用力始终和轴的中心线重合，避免拉拔过程中出现歪斜别劲的问题。

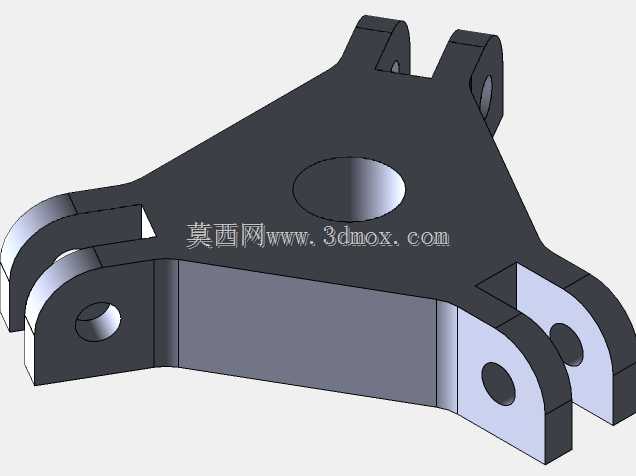

三个卡爪通过铰接结构和中部的支架连接，卡爪可以绕铰接轴小范围摆动，能够适配一定直径范围内的轴承外圈或者内圈，卡爪的勾头位置做了加厚处理和直角卡位，勾住轴承端面的时候，接触面积足够大，不会因为应力集中刮伤轴承端面，也不会在拉力增大的时候出现滑脱。支架部分的三个铰接座采用一体式铣削成型的结构，相比焊接结构的支架，整体刚性更强，在大拉力拉拔的时候不会出现支架变形、铰接座开焊的问题，能够承受更大的拉拔载荷。

从安装边界和尺寸适配来看，这款拉拔器的卡爪张开范围覆盖了常规中小型设备常用的深沟球轴承、圆锥滚子轴承、角接触轴承的尺寸区间，顶杆的行程足够应对常规轴端的轴承安装深度，不需要额外加装接长杆就能完成大部分常规拆卸作业。整体外形紧凑，总高度控制在手动作业舒适操作的范围内，T型手柄的长度符合人体工程学设计，不需要加力杆就能产生足够的拉拔力，在空间狭小的设备内部、流水线旁的设备运维场景下，不需要太大的操作空间就能完成作业，相比液压拉马更轻便，不需要外接动力源，适合随身携带到各个作业点位使用。

在实际使用的场景里，这类拉拔器除了拆卸轴承，还可以适配拆卸轴上的齿轮、皮带轮、轴套等过盈配合的小型传动零件，只需要调整卡爪的卡位位置，就能完成不同零件的拉拔作业，是机修班组、装配工位必备的通用工装。设计过程中，所有受力部件都做了应力校核，螺纹副的牙型强度、卡爪的抗弯强度、铰接销的剪切强度都满足常规中小型零件拆卸的载荷要求，整体结构没有易损的小零件，日常维护只需要定期在螺纹副、铰接位置涂抹润滑脂，就能保证长期使用顺畅，不会出现卡滞、锈蚀的问题。卡爪的勾头位置做了淬火处理，表面硬度足够，长期使用不会出现勾头磨损、变形打滑的问题，顶杆的端部也做了硬化处理，反复顶压轴端不会出现镦粗变形的情况。
