可3D打印的桌面收纳置物架结构设计

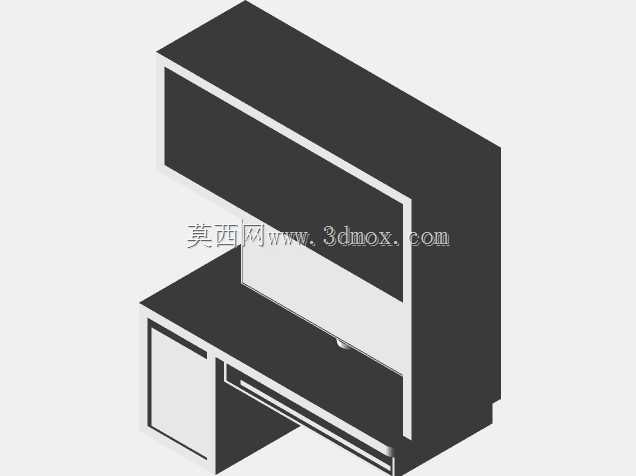

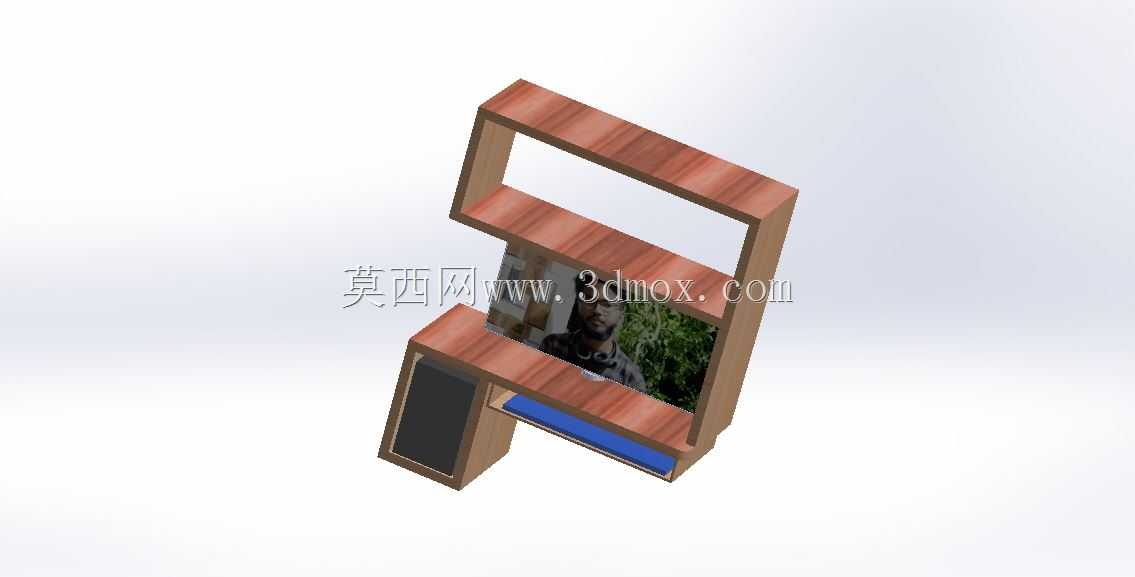

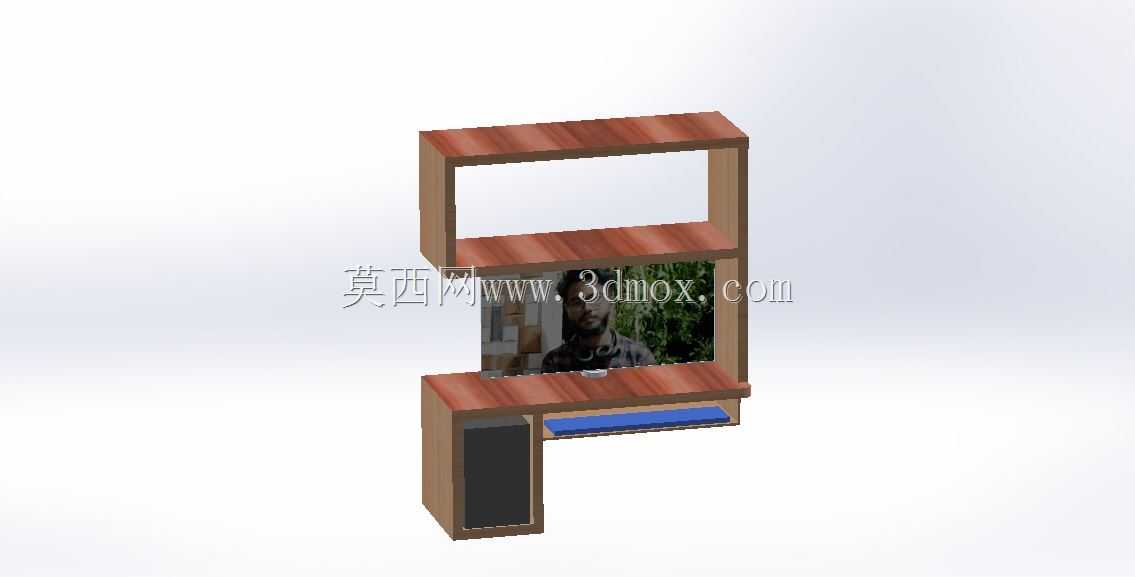

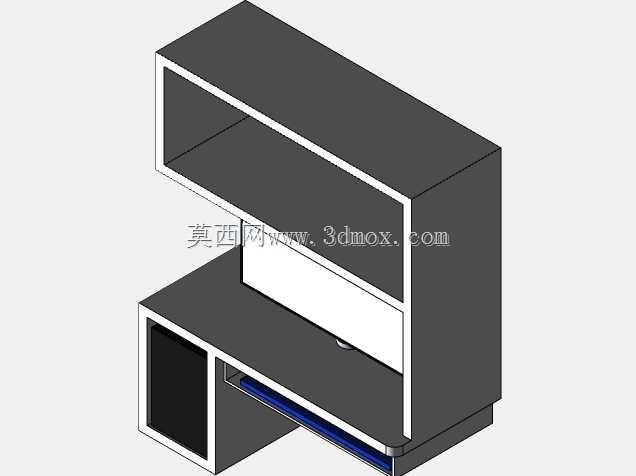

日常办公场景中，桌面区域的空间利用率一直是影响工位整洁度与使用效率的核心因素，多数办公人群的桌面除了放置显示器、键盘、鼠标等基础外设，还会零散摆放便签、小型绿植、移动存储设备、常用文具等小件物品，零散堆放不仅容易遮挡视线，还会在取用物品时增加不必要的动作路径，这款桌面置物结构正是针对这类桌面空间痛点开发的实用型构件。从结构布局来看，整体采用非对称的侧置框架设计，没有采用传统对称置物架的方正造型，而是将支撑主体设置在单侧，预留出显示器的居中放置区域，避免框架结构遮挡屏幕显示区域，同时在垂直方向上设置三层功能分区：最上层为开放式置物平台，可放置重量较轻的装饰摆件、便签盒或者小型音箱；中间层为镂空展示区域，可放置相框、小型手办或者常用的参考手册，镂空设计不会遮挡后方视线，也能减少整体结构的耗材用量；最下层为键盘收纳抽拉区，搭配抽拉式托板结构，在不使用键盘时可将其推入架体下方，释放桌面的前部操作空间，侧方的封闭腔体可放置主机或者立式文件架，充分利用垂直方向的闲置空间。设计过程中优先考虑了3D打印的工艺适配性，所有板件的连接位置都采用了插接式的卡扣结构，不需要额外的金属紧固件，打印完成后可直接拼接组装，降低了后期装配的难度，同时所有棱边都做了R2的圆角处理，避免打印过程中出现应力集中导致的层间开裂，也能防止使用过程中尖锐边角划伤手臂。考虑到桌面使用的承重需求，每层置物板的厚度设置为4mm，支撑立柱的截面尺寸为20mm*20mm，在保证结构强度的前提下尽可能减少打印耗材的消耗，整体的外轮廓尺寸控制在宽度600mm、高度750mm、深度250mm的范围内，适配绝大多数24-27英寸的桌面显示器，安装时不需要对原有桌面进行打孔改造，直接放置在桌面后侧即可使用，底部设置有4个高度可调的防滑脚垫，可适配不同平整度的桌面，避免架体放置后出现晃动。在功能拓展性上，中间的镂空层预留了通用的安装孔位，可根据使用需求加装小型灯带、手机支架或者耳机挂架，不需要对主体结构进行二次修改，侧方的支撑立柱上也预留了走线槽位，可将显示器电源线、数据线等线材收纳在槽内，避免桌面线材杂乱缠绕。不同于传统的成品木质桌面置物架，这款结构可根据使用者的实际桌面尺寸、物品摆放需求对各层的高度、宽度参数进行调整，比如需要放置较大尺寸的书籍时，可直接修改中间层的垂直间距参数后重新打印对应板件，不需要更换整个架体，对于个人用户或者小型办公场景来说，这种可定制化的结构能够更好地适配差异化的使用需求，同时3D打印的制作方式也不需要开模，小批量制作的成本更低，制作周期更短，能够快速完成从设计到实物的落地。结构受力分析阶段，针对每层置物板的承重做了对应的加强筋设计，在置物板的下侧沿长度方向设置了3条均匀分布的加强筋，可保证单块置物板承受5kg重量时不会出现明显的下挠变形，满足日常放置小件办公用品的承重需求，抽拉键盘托的两侧采用了滑轨式的导向结构，抽拉过程中不会出现卡顿或者偏移，托板的边缘设置有挡边，可防止键盘在抽拉过程中滑落。
