3D打印可调式线轴送料支撑支架

　　在桌面级FDM3D打印作业场景中，线材顺畅送料是保障打印成品成型质量、减少断料故障的核心前提，传统固定式线轴架往往存在适配线轴规格有限、线材引出阻力不均、转动卡滞导致送料步进电机负载波动的问题，这款针对Quidi X-Pro机型优化的可调线轴支架，正是围绕打印作业中的实际送料痛点完成结构设计。从实际使用场景来看，该支架直接安装在3D打印机机身侧方或顶部预留安装位，承担打印耗材线轴的承载、转动导向功能，避免线轴直接放置在桌面或机身上因拖拽阻力过大引发的送料打滑、线材拉伸变形问题，尤其在长时间连续打印大尺寸模型时，稳定的线轴转动支撑能大幅降低因送料异常导致的打印中断概率。

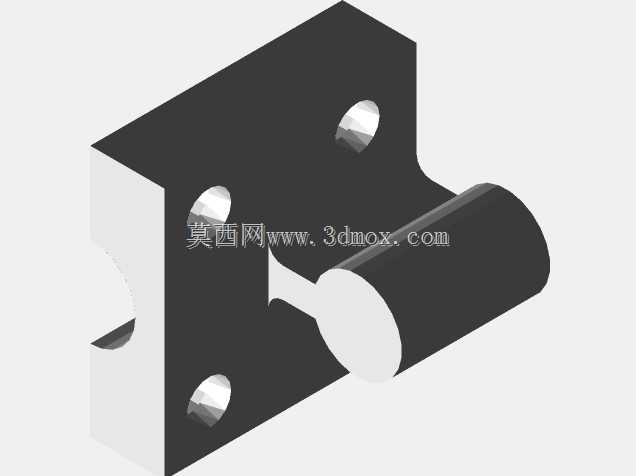

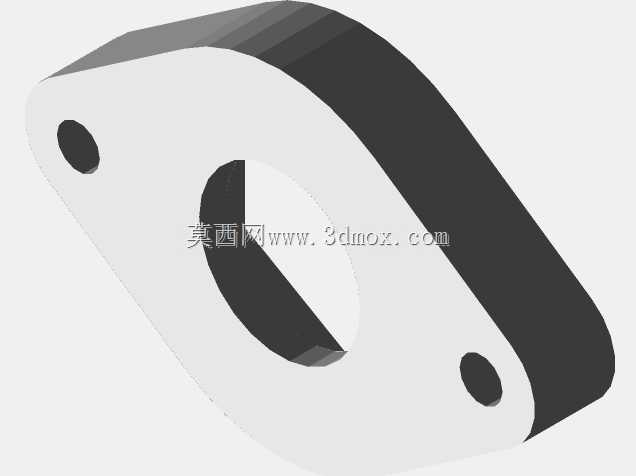

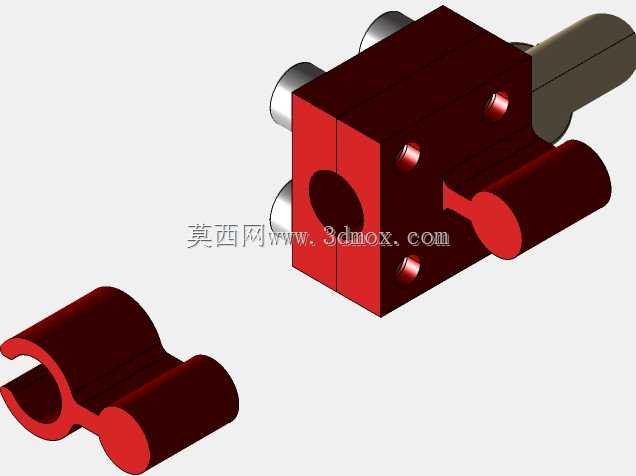

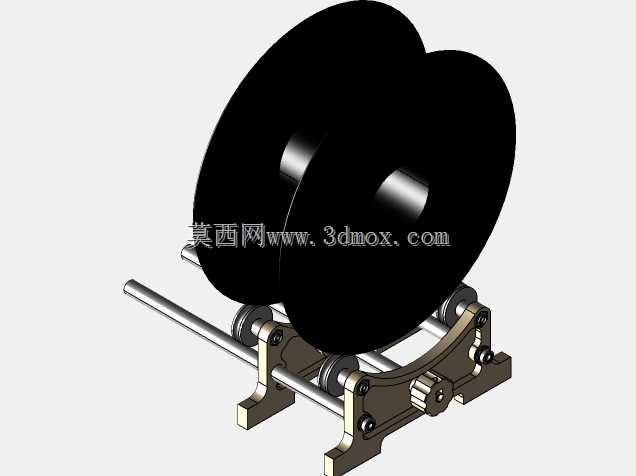

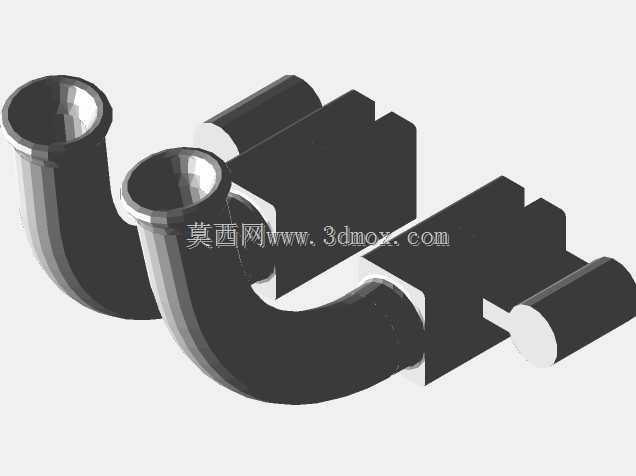

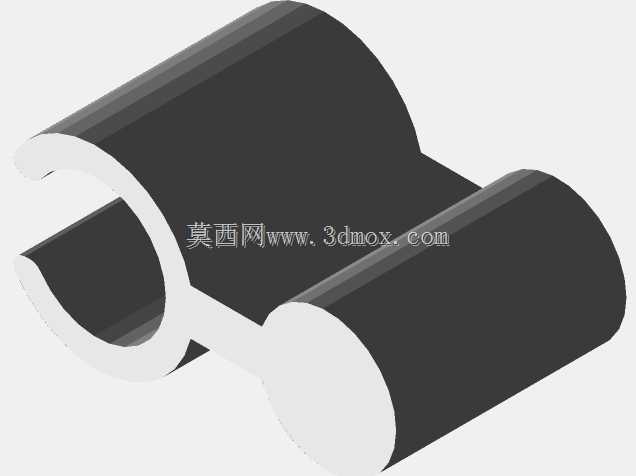

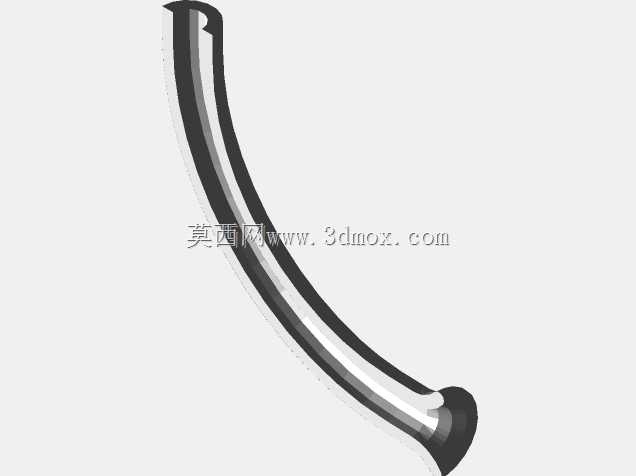

　　功能特性层面，这款支架采用双滚轮承托结构，线轴无需穿装固定轴，直接放置在两组平行滚轮之上即可依靠线轴自身重力实现定位，线轴转动时滚轮同步从动，将线轴与支撑结构之间的滑动摩擦转化为滚动摩擦，大幅降低线材引出时的拖拽阻力；同时支架设置了档位调节结构，可通过调整两侧滚轮的安装间距适配不同宽度、不同直径的线轴，覆盖从250g小规格试用装线轴到8000g大规格工业装线轴的承载需求，无需针对不同规格耗材单独更换支架，减少打印前的配件准备工作。支架的出线端设置了导向限位结构，能够约束线材引出的角度，避免线轴转动过程中线材左右偏移卡入滚轮与支架侧板的间隙，同时配合线材导向路径的优化，让灯丝能够更顺滑地从线轴卷层中引出，减少线材弯折产生的内部应力，避免送料过程中出现线材脆断的问题。

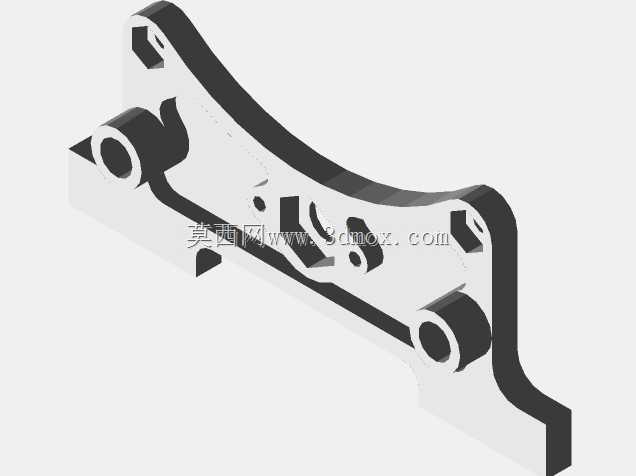

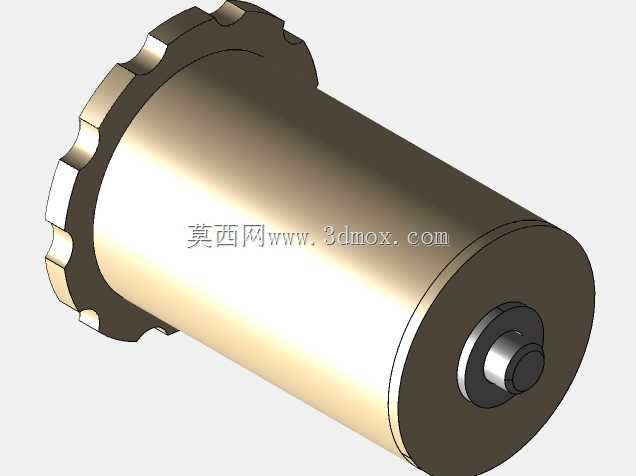

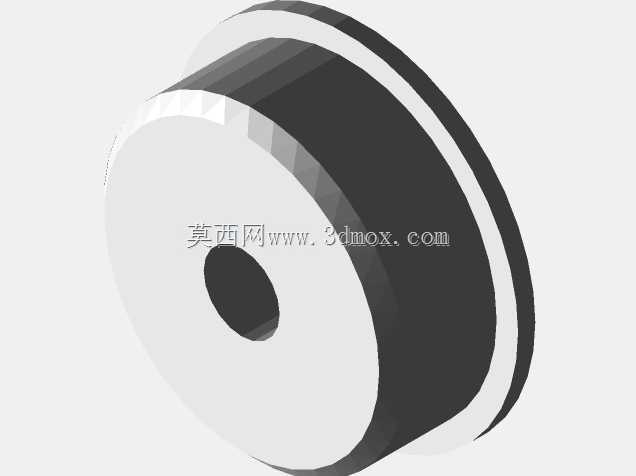

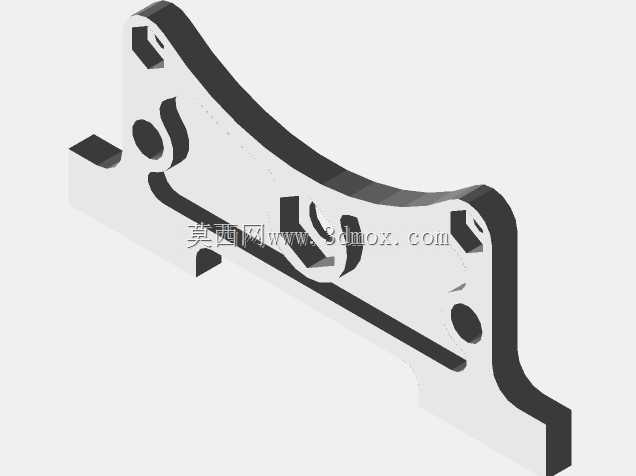

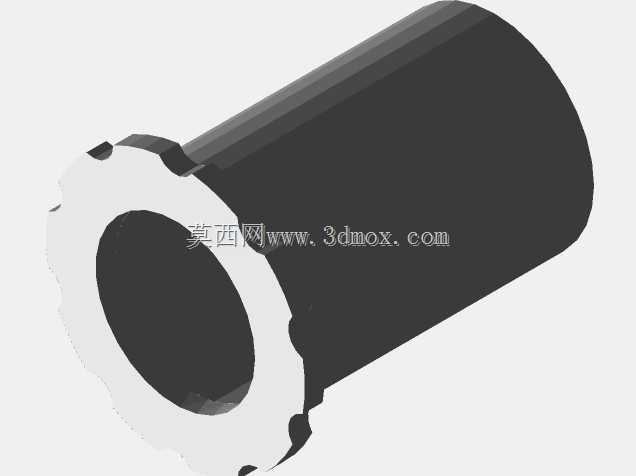

　　设计思路上，这款支架充分考虑了3D打印自制配件的加工特性，主体承托结构采用PLA材质即可完成打印制作，打印时设置0.15mm层厚、100%填充率即可获得足够的结构强度，无需额外采购金属加工件，普通用户即可依托自用的3D打印机完成支架的自制生产；滚轮部分采用金属光轴搭配打印滚轮的组合，光轴作为转动支撑轴保证滚轮转动的同轴度，避免滚轮转动时出现偏心晃动，金属轴的耐磨特性也能保障支架长期使用不会出现轴孔磨损导致的转动卡滞问题。支架的调节结构采用圆弧槽位配合锁紧旋钮的设计，调整滚轮间距时无需完全拆卸紧固件，只需松开旋钮即可沿圆弧槽滑动滚轮支座，调整到适配线轴规格的位置后锁紧旋钮即可完成固定，调节操作无需额外工具，在更换不同规格耗材线轴时可快速完成适配调整。

　　从安装边界与尺寸适配角度来看，支架的底部安装孔位完全匹配Quidi X-Pro机型的机身预留安装点位，安装时直接利用机身原有螺丝孔位即可完成固定，无需对机身进行打孔等二次改装；支架整体外轮廓尺寸经过优化，安装后不会超出机身原有外廓边界，不会增加设备的额外占地空间，同时支架的承托高度经过测算，线轴安装后线材引出高度与设备送料机构进线口高度匹配，线材从线轴引出到进入送料机构的路径保持平缓的过渡角度，避免过大的进线角度导致线材与送料口内壁产生额外摩擦。针对打印过程中可能出现的线轴惯性转动问题，支架的滚轮转动阻尼经过适配调整，既不会因阻尼过大导致送料阻力增加，也不会因阻尼过小导致线轴在送料停止时因惯性过度转动放出多余线材，避免线材松垮缠绕在支架或线轴上。

　　实际使用过程中，这款支架除了适配Quidi X-Pro机型外，也可通过调整底部安装固定方式拓展适配其他同类型桌面级FDM3D打印机，双滚轮承托的结构相比传统穿轴式线轴架，更换线轴的操作更加便捷，只需将线轴抬起放置到滚轮上即可完成装料，无需拆卸穿轴、锁紧轴端挡圈等繁琐操作，尤其在频繁更换不同颜色、不同材质耗材的打印场景下，能够有效减少换料的辅助作业时间。支架的所有受力部位都做了加强筋结构设计，在承载大重量线轴时不会出现支架变形、滚轮歪斜的问题，100%填充率打印的PLA结构件足以承载8kg大规格线轴的长期静载荷与转动过程中的动载荷，无需担心长期使用出现结构失效问题。
