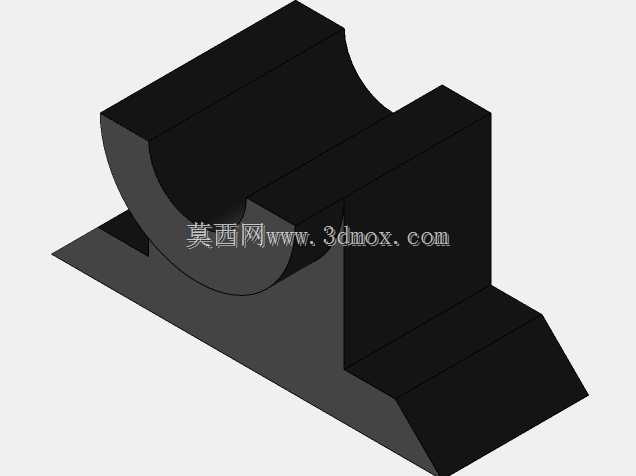

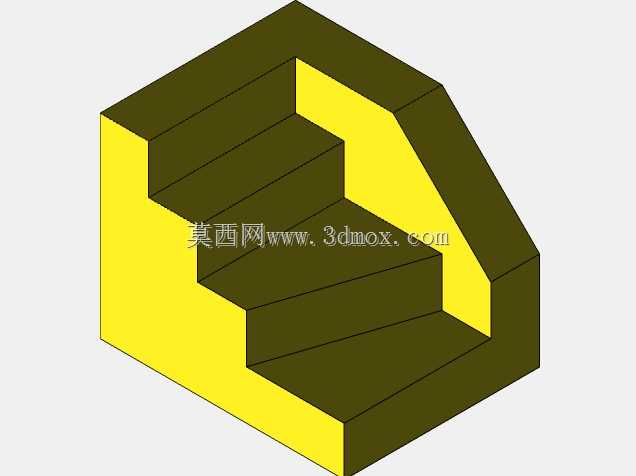

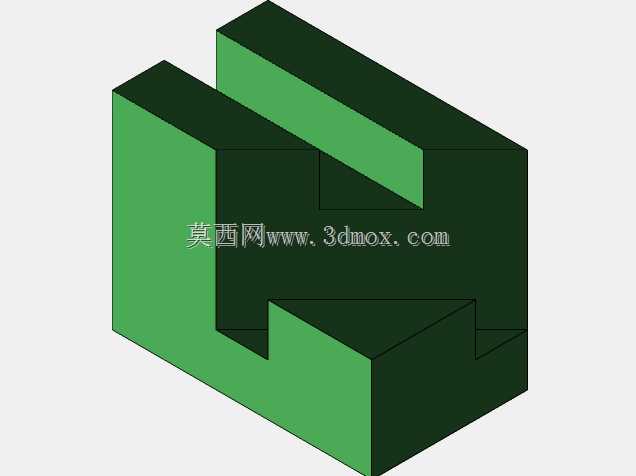

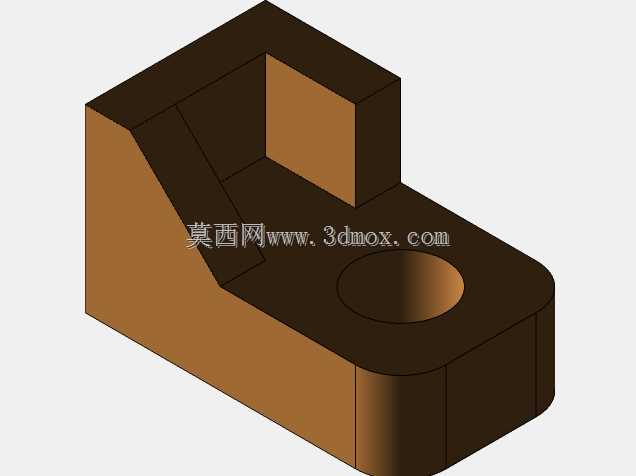

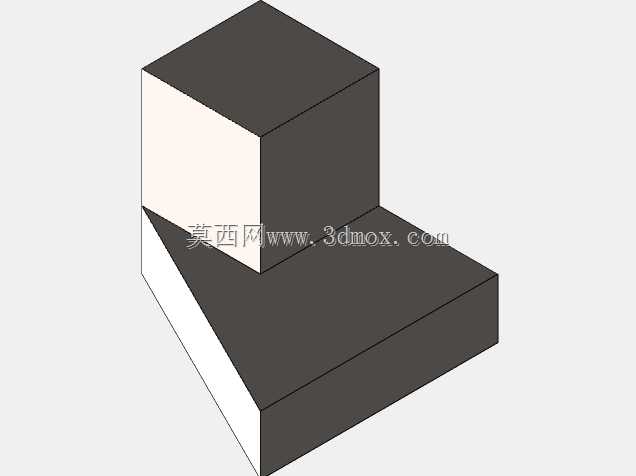

带斜置安装底座的半圆槽支撑构件

该支撑构件的核心功能是为轴类、辊类回转零件提供下半周径向支撑，常见于小型输送线从动辊支撑、实验台工装转轴定位、轻型物料架导向辊固定等场景，区别于标准剖分式轴承座，该构件未集成轴承安装腔，适用于低转速、低径向载荷的回转件定位场景，可直接在半圆槽内镶嵌聚四氟乙烯耐磨衬套，或直接作为非金属回转件的接触支撑面，省去轴承选型与安装的冗余步骤，适配教学实验装置、小型非标设备的轻量化设计需求。从结构设计逻辑来看，构件采用一体化铣削成型思路，底部为带斜切边的安装底板，斜切角度设置为45度，既可以减少安装时与相邻构件的边角干涉，也能在不额外增加加强筋的前提下，提升底板与立板连接位置的抗弯折能力，避免直角连接处的应力集中问题。立板部分分为两个功能区，左侧为半圆槽承载区，槽的内径与待支撑回转件的外径保持H7/f7间隙配合，槽的轴向宽度比回转件支撑段轴向长度宽2mm，预留装配调整余量，避免回转件轴向窜动时与立板端面发生摩擦；右侧为实心定位立板，板厚比左侧承载区厚3mm，主要作用是为半圆槽提供侧向刚性支撑，同时可作为轴向定位面使用，在立板对应位置加工螺纹孔后，可安装轴端挡片实现回转件的轴向限位。安装边界方面，底板的两个平直侧边为安装基准面，底板上预留的沉头安装孔沿底板长度方向等距分布，孔位间距符合通用小型铝型材的槽距标准，可直接通过内六角螺栓固定在欧标2020或3030铝型材机架上，无需额外加工转接板；半圆槽的中心高度经过标准化设计，与同系列支撑构件的中心高保持一致，可实现多组支撑的同轴度快速对齐，降低装配时的调整工作量。构件的所有棱边均做了0.5mm的倒角处理，既可以去除铣削加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中导致的构件开裂风险，适配普通数控铣床的加工工艺，无需特殊刀具即可完成全部加工工序，加工成本较低，适合小批量定制生产。在实际应用中，该构件可根据使用场景更换材质，常规工况下采用Q235钢表面发黑处理即可满足防锈与强度需求，若用于有耐腐蚀要求的场景，可更换为304不锈钢材质，若用于轻量化要求较高的实验装置，也可采用6061铝合金硬质阳极氧化处理，在保证支撑刚性的前提下降低整体重量。设计过程中需要重点关注半圆槽的圆柱度公差，若槽的形位公差超差，会导致回转件转动时出现卡滞、磨损不均的问题，因此建模时需要明确半圆槽的基准为底板安装面，标注形位公差时以底板底面为第一基准，保证加工后槽的中心轴线与安装面平行，平行度公差控制在0.02mm以内，满足一般回转支撑的使用精度要求。此外，右侧实心立板的高度与半圆槽顶部齐平，既不会超出半圆槽的轮廓干涉回转件上的外接零件，也能最大化提升立板的支撑刚性，避免半圆槽受径向载荷时出现开口扩张变形；底板斜切边的长度控制在底板总宽度的三分之一，既保证了避让空间，也不会过度削减底板的安装接触面积，保证螺栓锁紧后底板与安装面的贴合稳定性。
