带公差标注的机械练习用异形定位块

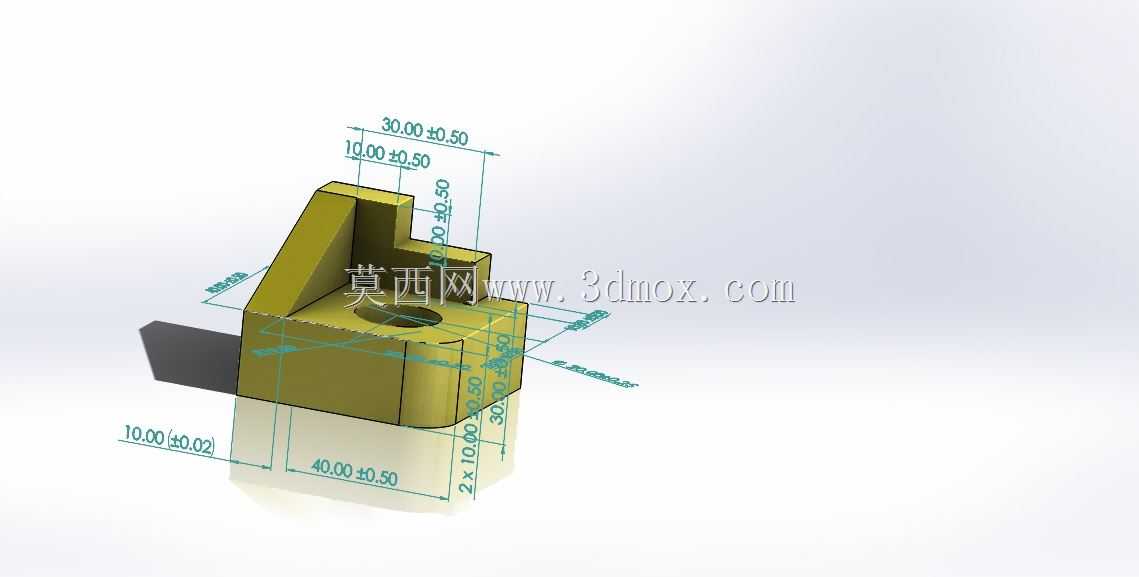

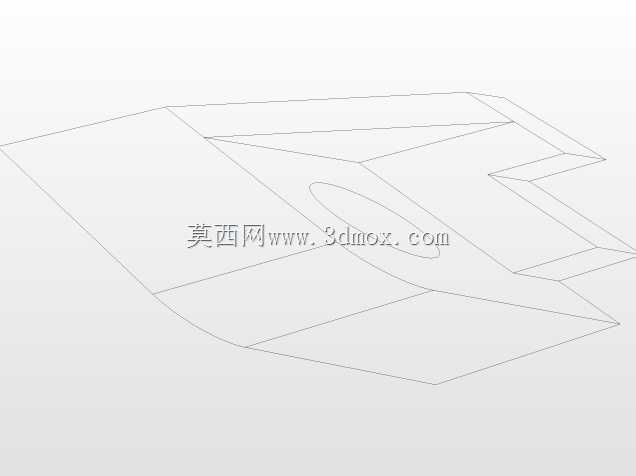

日常做结构设计建模练习时，这类带完整形位公差标注的异形定位块，是新手过渡到实际工程建模非常好的练手载体，很多刚接触三维建模的工程师，容易忽略实际加工中的公差配合要求，只做无标注的理想外形，这类练习件刚好能补上从纯建模到可加工设计的思维缺口。从实际应用场景来看，这类小型异形定位块常出现在工装夹具的定位工位、小型非标设备的挡停限位结构、检具的基准定位端，别看它体积小，在装配线的工件定位环节里，它的尺寸精度直接决定了整道工序的装夹重复定位精度，要是关键尺寸超差，后续的钻孔、铣削、装配工序都会出现累积误差，直接导致工件报废。看这个零件的结构，主体是带斜向凸台的块体，一侧做了圆弧过渡的侧壁，顶面开有贯通的安装孔，底部有两个对称的退刀槽结构，所有关键配合面都标注了公差要求，比如长度方向40mm的尺寸带±0.5的公差，高度方向30mm的尺寸同样带±0.5的公差，侧面10mm的定位面公差控制在±0.02，这个精度等级刚好是普通铣削加工能稳定达到的范围，不会因为公差太严导致加工成本飙升，也不会因为公差太松起不到定位作用。设计这类零件的时候，首先要考虑的是安装边界，底部的安装面要和安装基板完全贴合，所以底面的平面度要求隐含在尺寸公差里，两个退刀槽是为了加工时避免清根问题，让铣刀能直接走刀到位，不需要额外做电火花清角，能有效降低加工成本。斜向凸台的角度是这个零件的建模难点，很多新手做的时候容易出现特征重叠或者壁厚不均的问题，实际建模时要先画主体的基体方块，再做斜向的拉伸切除或者凸台添加，之后处理圆弧侧壁的过渡，最后打安装孔、做退刀槽，整个建模流程要遵循先主后次、先基准后特征的原则，和实际加工的工序顺序保持一致，这样建出来的模型后续转工程图的时候，尺寸标注也会更顺，不会出现特征混乱导致的尺寸链错误。从功能特性来说，这个零件的圆弧侧壁是用来和工件的圆弧面做贴合定位的，斜向凸台是用来限制工件的Z向转动自由度，顶面的安装孔是用来穿内六角螺丝把整个定位块锁在安装基板上，两个退刀槽除了方便加工，还能避免安装时底面和基板之间因为有毛刺或者切屑导致贴合不严的问题，实际车间里很多定位件装上去精度不准，就是因为没做退刀槽，切屑卡在边角里，导致零件装歪。做这类练习的时候，不能只把外形画出来就完事，要顺着每个特征去想它为什么这么设计，每个公差标注对应的加工方式是什么，安装的时候要怎么调整，比如那个±0.02的侧面公差，对应的是定位工作面，加工的时候需要精铣，甚至平磨才能达到，而其他非配合面的±0.5公差，粗铣就能满足，这样区分公差等级，才是实际工程设计里的成本控制思路，要是把所有面都标高精度，加工成本会翻好几倍，完全没必要。另外这个模型支持3D打印，要是做教学演示或者工装方案验证的时候，直接打个样件就能先做装配验证，不用等机加工，能缩短方案迭代的周期，很多做非标设计的工程师，在做夹具方案的时候，都会先3D打印这类小型定位件做试装，确认干涉和定位逻辑没问题了再下发机加工，能避免很多后期改图的麻烦。从安装边界来看，这个零件的最大外形尺寸在长宽高五十毫米以内，属于小型定位件，安装时只需要在基板上打对应的螺纹孔，锁上两颗M3或者M4的内六角螺丝就能固定，不需要额外的压紧结构，更换也很方便，要是定位面磨损了，直接拆下来换个新的就行，维护成本很低。很多人觉得这类练习件太简单，没什么技术含量，但实际上所有复杂的机械结构，都是由这类简单的基础特征组合而成的，把这类基础零件的建模逻辑、公差设计、加工工艺、安装方式摸透了，再做复杂的装配体的时候才不会出现基础错误，比如特征建模顺序错了导致后续改特征的时候整个模型报错，或者公差标得不合理导致加工出来的零件装不上，这些问题都是新手期没把基础练扎实导致的。
