可3D打印万向联轴器结构设计方案

　　在中小功率传动系统的布局中，两轴轴线存在夹角偏移是现场安装调试阶段极为常见的工况，这类偏移可能来自机架焊接后的形位公差累积，也可能来自设备运行过程中支撑部件的微幅形变，或是执行端需要做小角度摆动的动作需求，刚性联轴器无法补偿这类偏移，强行使用会在轴端产生极大的附加弯矩，轻则加剧轴承磨损、引发传动异响，重则直接造成轴件断裂、传动失效。这款万向耦合结构正是针对这类场景设计，可实现两轴间存在一定角度偏差时的连续回转运动传递，适配小扭矩传动场景下的角度补偿需求。

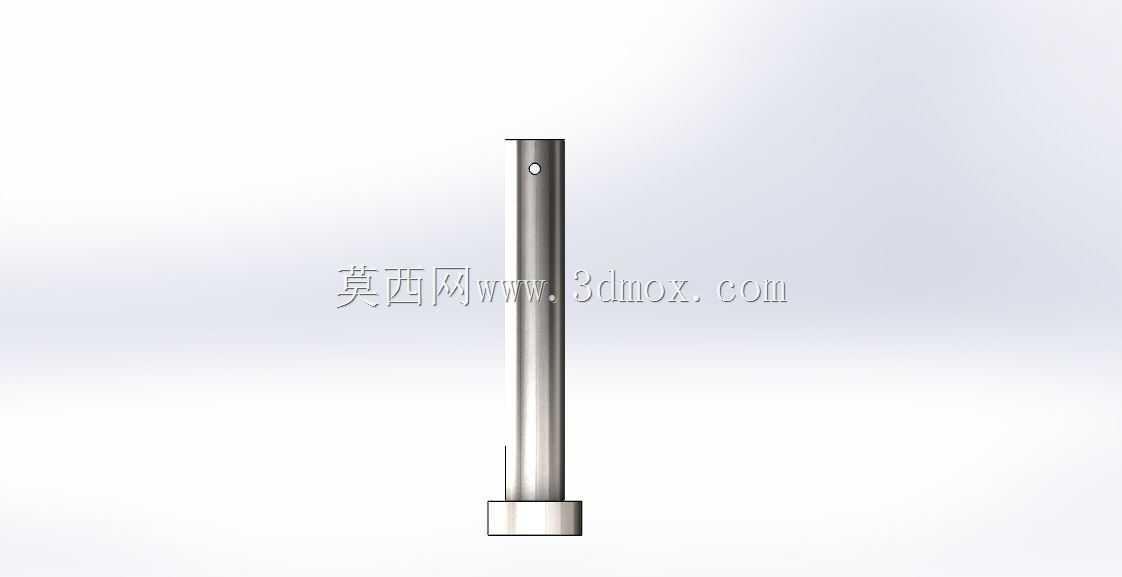

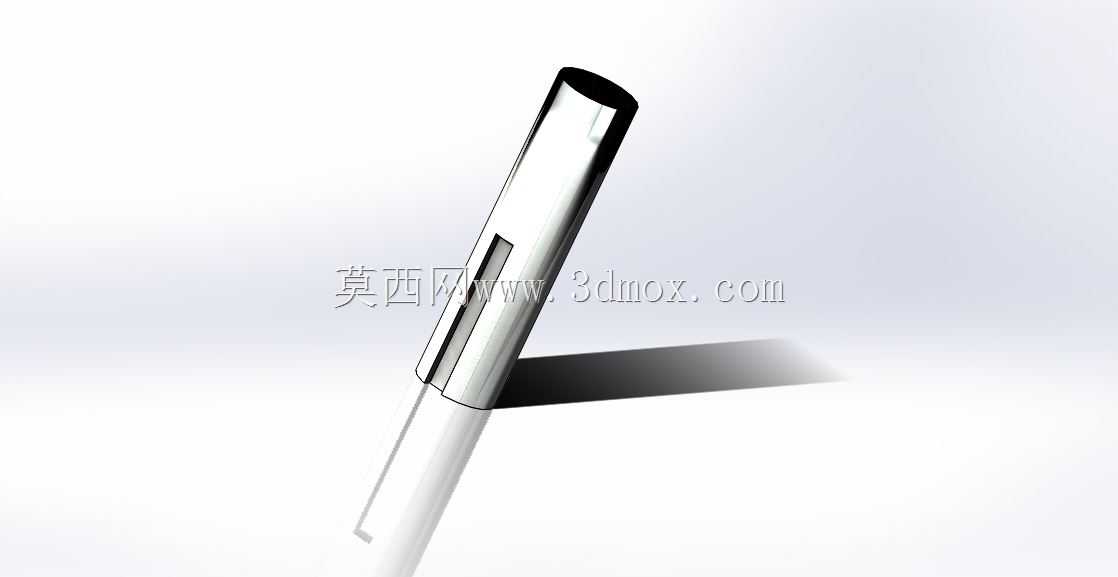

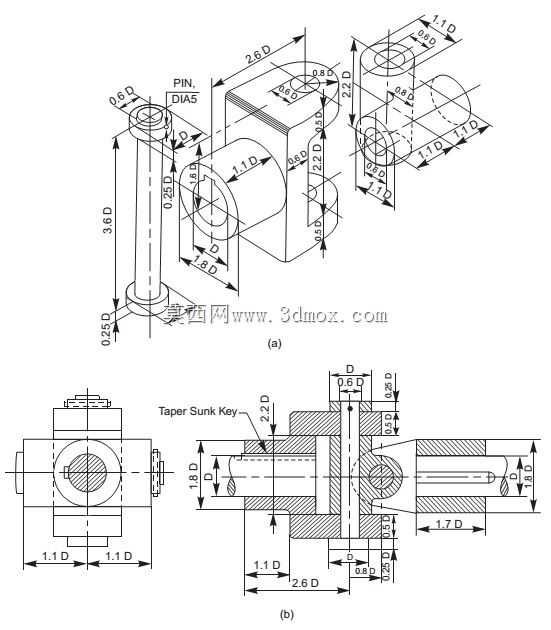

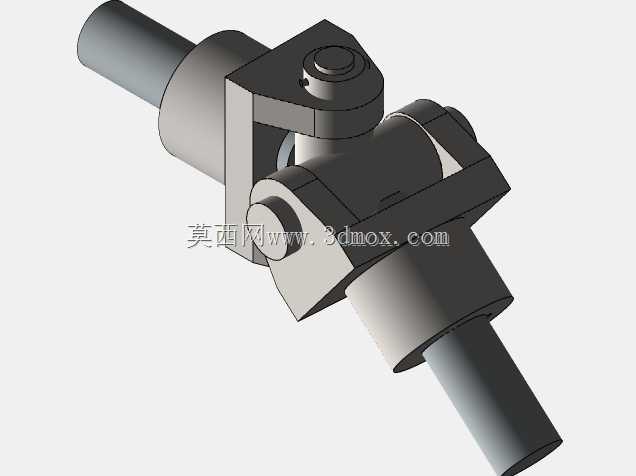

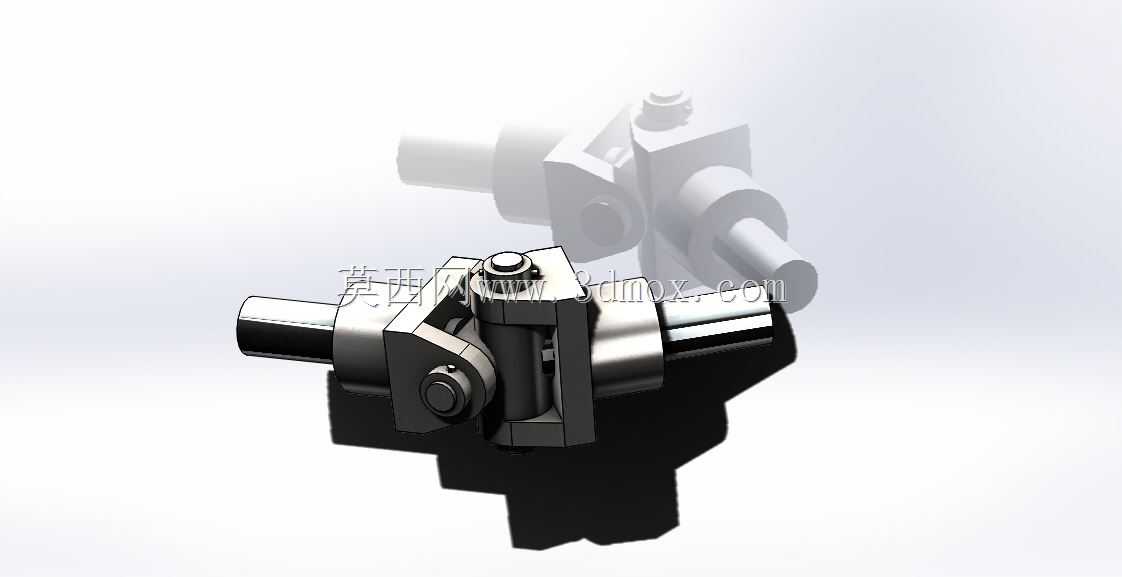

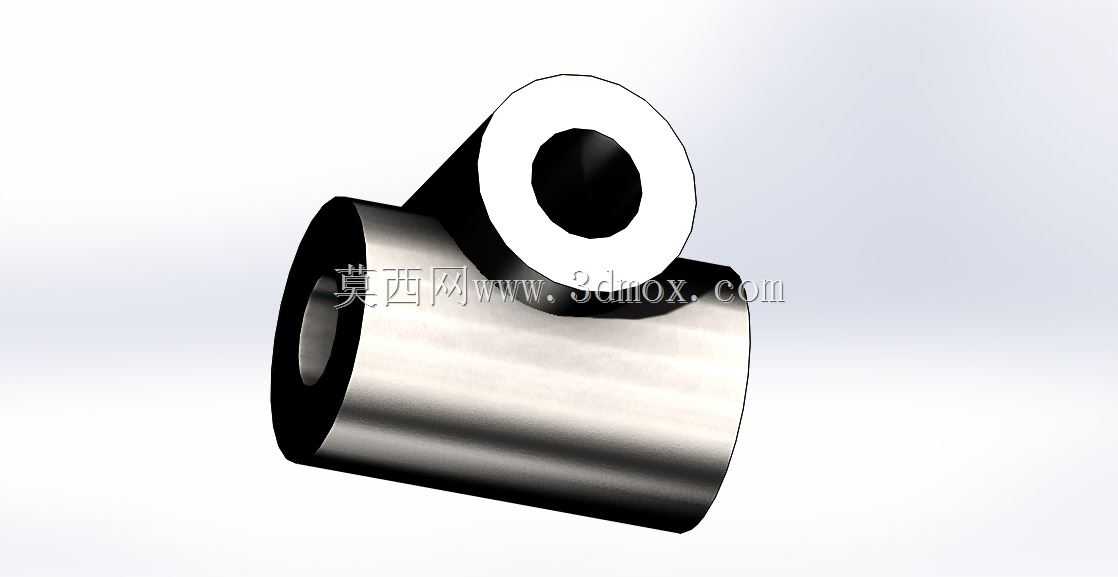

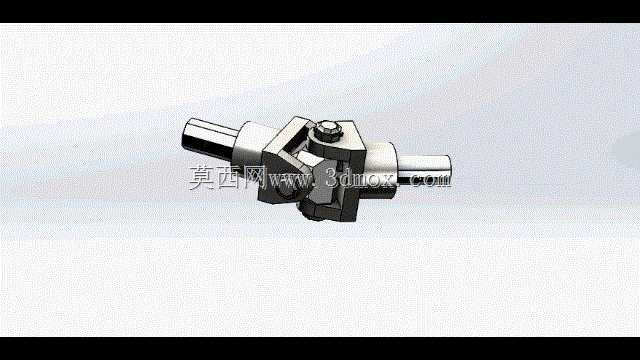

　　从结构设计逻辑来看，这款耦合件采用十字块式万向节的经典传动原理，核心传动部件为中间十字连接块，两端分别与两侧的轴叉形成铰接副，两个铰接副的轴线互相垂直且相交于两轴的公共交点，以此实现角度偏移下的运动传递。与传统十字轴万向节不同的是，这款结构针对3D打印工艺做了适配优化，所有铰接位置的配合间隙预留了打印工艺所需的公差余量，避免打印过程中出现材料粘结导致铰接副卡滞的问题；同时将传统需要卡簧定位的十字轴结构改为一体式卡扣限位，减少了装配所需的标准件数量，打印完成后仅需简单清理支撑即可完成组装，无需额外的紧固件即可实现各部件的轴向定位，降低了小批量制作或样机验证阶段的加工与装配成本。

　　在实际功能表现上，该结构可补偿两轴间最大15°左右的角度偏移，传动过程中无明显卡滞点，铰接副的接触面做了小面积的平面贴合设计，相比点接触的铰接结构拥有更好的耐磨性能，在3D打印常用的PLA、PETG等材料属性下，可满足0.5N·m以内的扭矩传递需求，适用于小型自动化设备的演示样机、教学实验台架、3D打印定制化小装置的传动链路搭建。如果需要传递更大扭矩，也可将该结构的尺寸等比例放大，更换为金属材料进行机加工，铰接位置加装耐磨衬套即可拓展其负载能力。

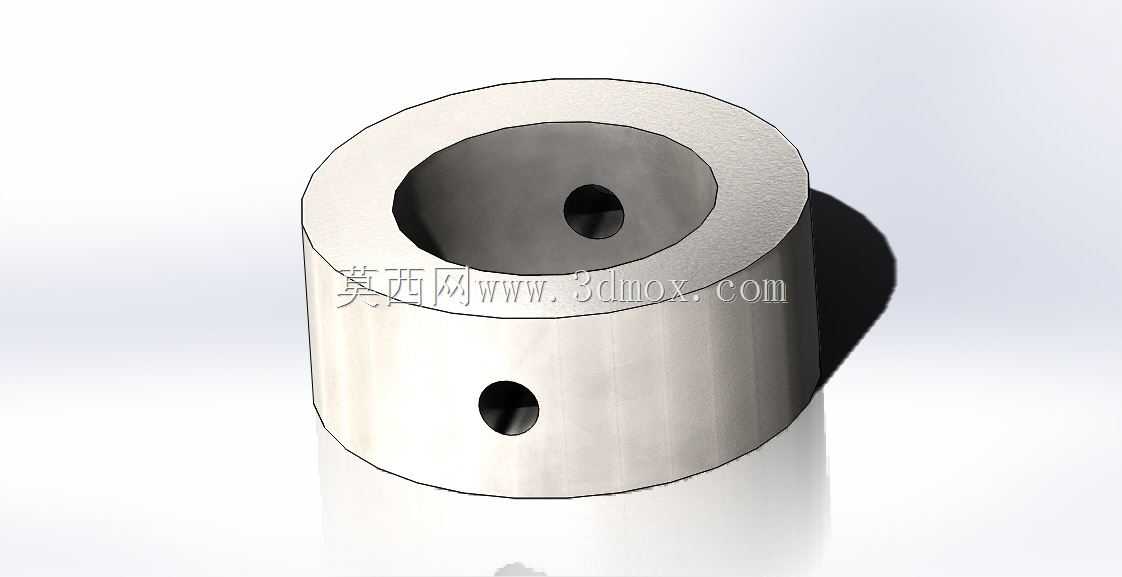

　　安装边界方面，两侧轴端采用标准的圆柱轴孔配合设计，轴孔直径可根据实际使用需求调整，默认结构适配直径6mm的光轴连接，轴孔侧面预留了紧定螺钉的安装位，可通过紧定螺钉实现与轴件的周向固定，防止传动过程中出现打滑。整体结构的最大回转直径根据轴孔尺寸等比例变化，默认6mm轴孔版本的最大回转直径为22mm，总长度为48mm，安装时需要预留的轴向空间不小于52mm，径向空间不小于25mm，两轴的角度偏移量不建议超过设计最大值，否则会大幅提升铰接位置的接触应力，加速部件磨损甚至直接造成结构断裂。

　　从应用场景覆盖来看，这类小型万向耦合结构可用于桌面级小型机械臂的关节传动链路，补偿舵机输出轴与臂段转轴之间的安装角度偏差；也可用于教学演示用的机械传动实验台，直观展示万向节的传动原理与角度补偿特性；还可用于定制化的3D打印文创装置、小型动态模型的动力传递，解决模型内部空间局促、轴系难以保证严格同轴的安装难题。在结构设计过程中，所有壁厚均做了均匀化处理，最小壁厚不小于1.5mm，满足FDM3D打印的最小成型壁厚要求，避免打印过程中出现薄壁翘曲、填充不足的问题；所有棱角位置均做了R0.5mm的圆角过渡，既减少了打印过程中的应力集中，也避免了组装过程中锐边划伤的风险。

　　需要注意的是，单十字万向节在传递运动时存在瞬时转速波动的特性，即主动轴匀速转动时，从动轴的转速会呈现周期性的快慢变化，角度偏移量越大，转速波动越明显，如果应用场景对传动平稳性有较高要求，可采用双万向节串联的布置方式，将中间轴的两端叉面布置在同一平面内，同时保证主从动轴与中间轴的夹角相等，即可实现等速传动。这款单节耦合结构可直接作为双万向节的基础单元，两个相同结构通过中间轴连接即可组成双万向节传动组件，适配对传动平稳性要求更高的场景。
