机械传动用旋转中心轴组件结构设计

　　在各类回转类加工设备、工装夹具以及精密传动机构中，旋转中心组件是承担回转定位、扭矩传递、径向支撑的核心基础部件，其结构合理性直接决定整套机构的回转精度、运行稳定性与服役寿命。从实际工程应用场景来看，这类旋转中心组件常被用于车床尾座顶尖机构、回转工装的定位芯轴、绕线设备的主轴支撑、检测平台的回转基准等场景，不同场景下对组件的载荷承受能力、回转跳动量、安装适配性都有差异化的要求。

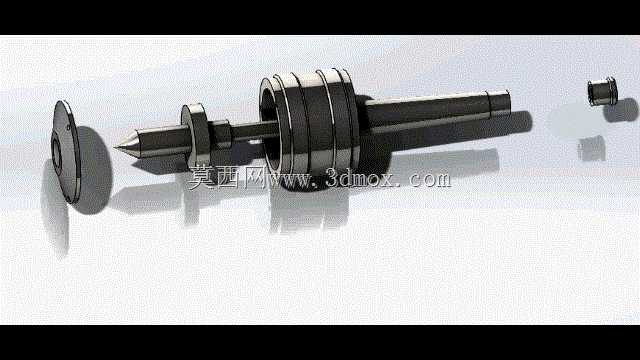

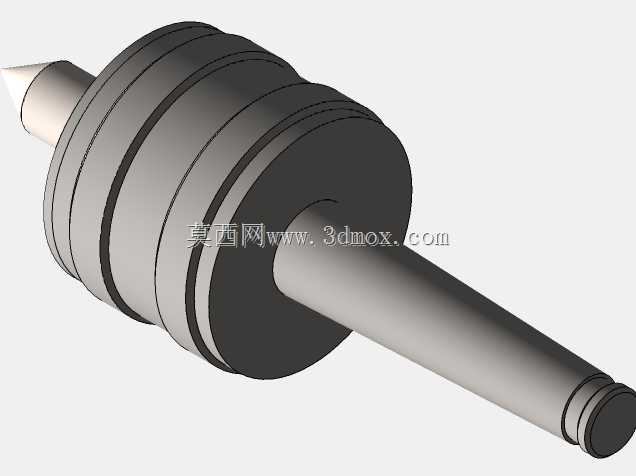

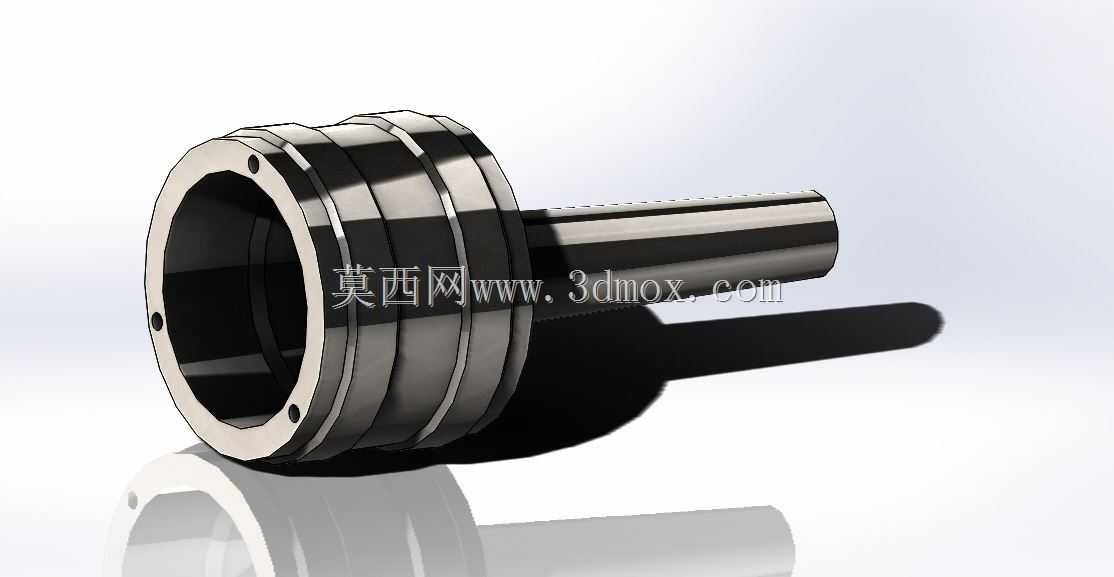

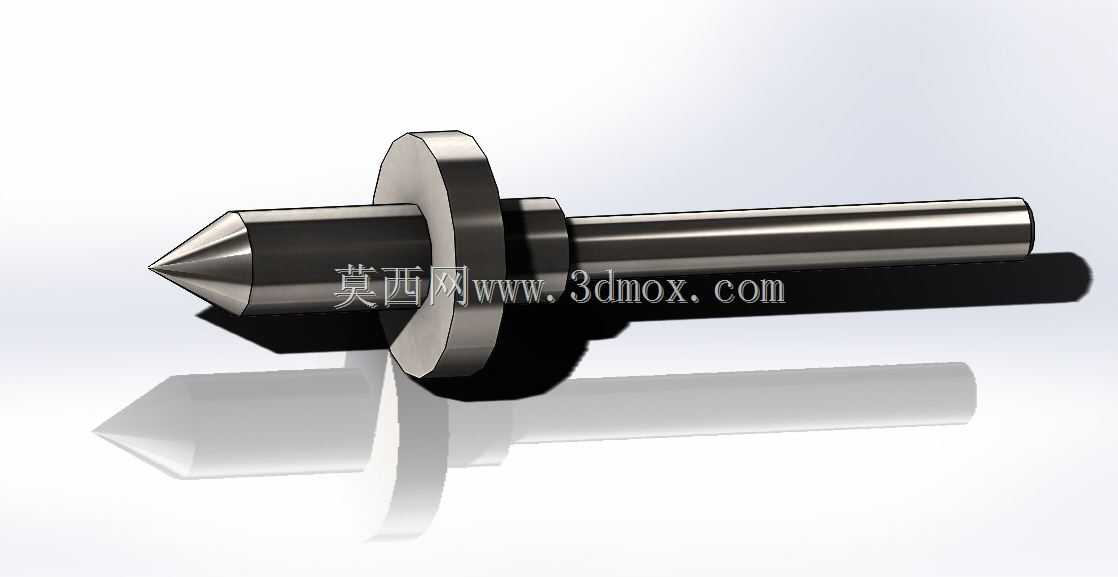

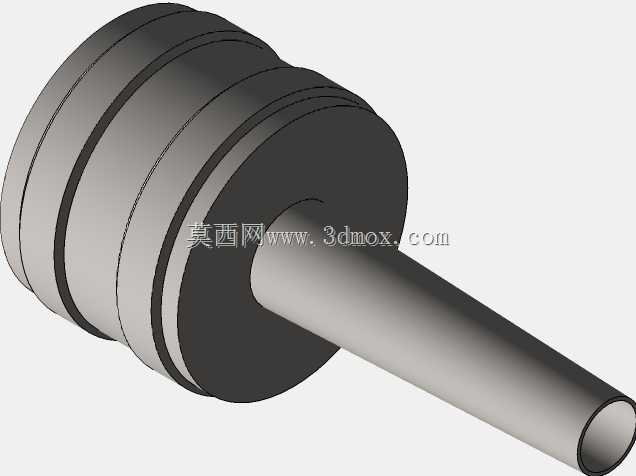

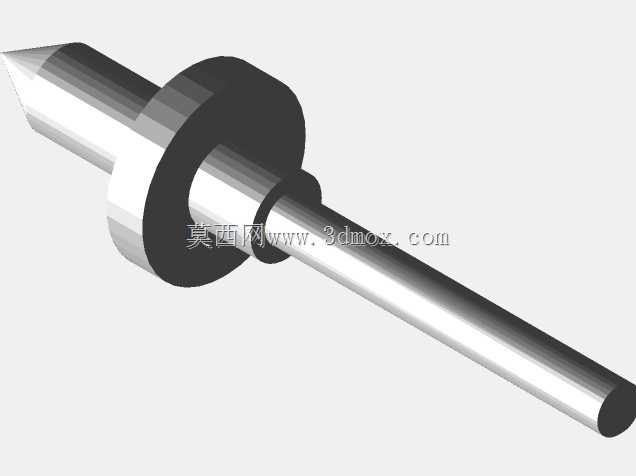

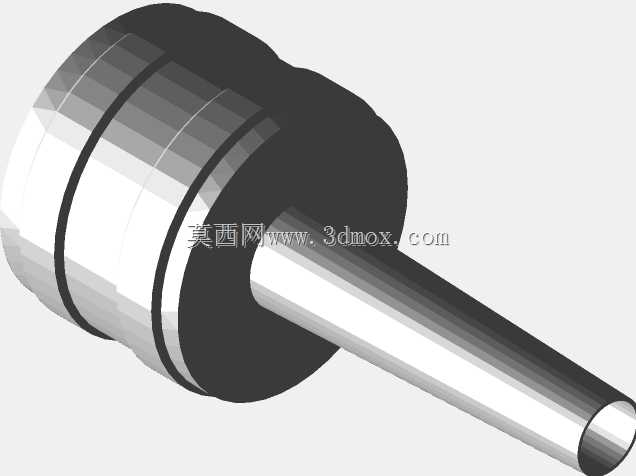

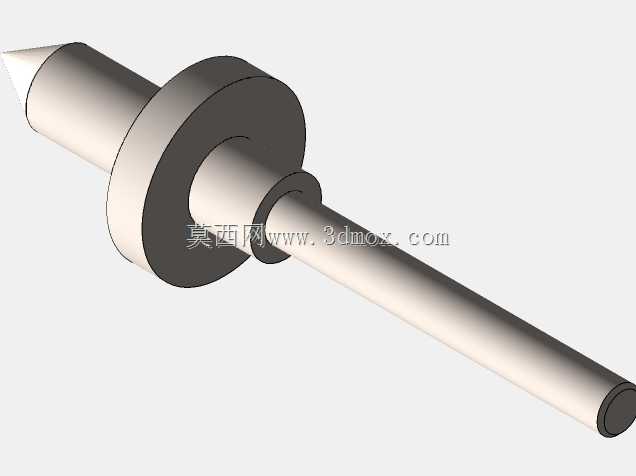

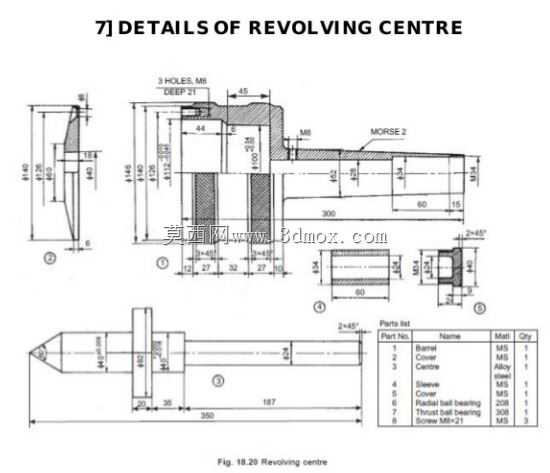

　　从产品功能特性来看，这套旋转中心组件采用多段式阶梯轴结构设计，轴身不同轴段分别承担不同的功能：前端锥头结构用于工件的定心顶紧，锥面的角度设计匹配通用顶尖的锥度标准，能够保证与工件定位孔的贴合面积足够大，避免点接触造成的应力集中与定位偏移；紧邻锥头的轴肩结构承担轴向定位作用，在装配时能够通过轴肩与配套轴承、隔套的端面贴合，确定整套组件的轴向安装位置，避免运行过程中出现轴向窜动；中间段的多组环形槽结构用于安装密封件、挡圈或者轴承内圈，不同宽度的环槽适配不同规格的标准密封件与紧固件，能够在装配时快速完成零件定位，减少装配过程中的配做工序；后端的细轴段用于连接动力输入部件或者手轮，轴端可根据需求加工键槽、扁位或者螺纹孔，实现扭矩的稳定传递。

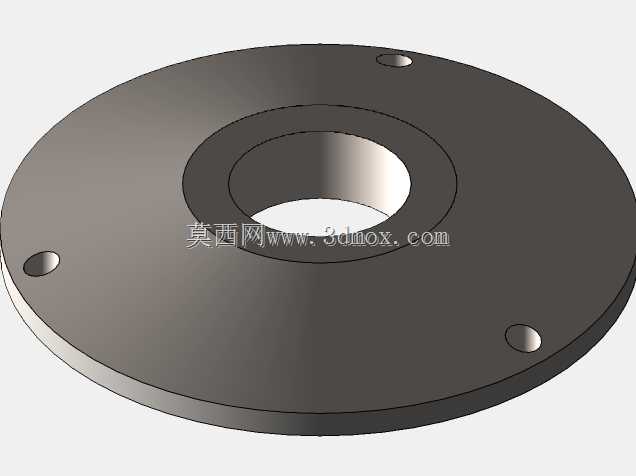

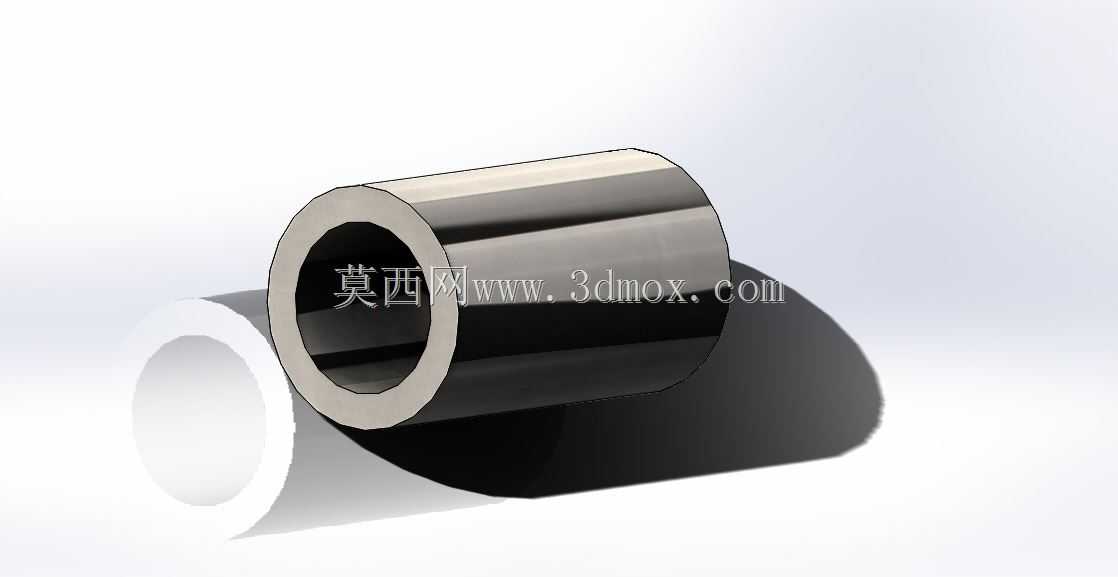

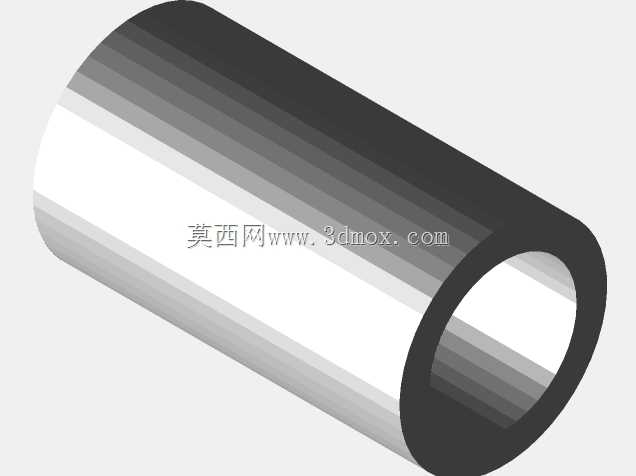

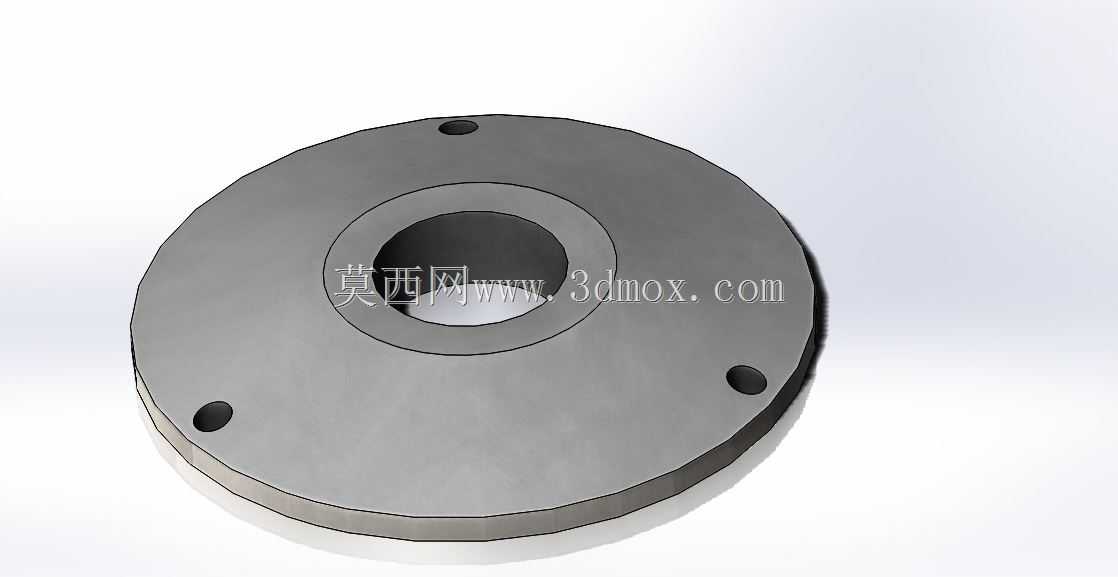

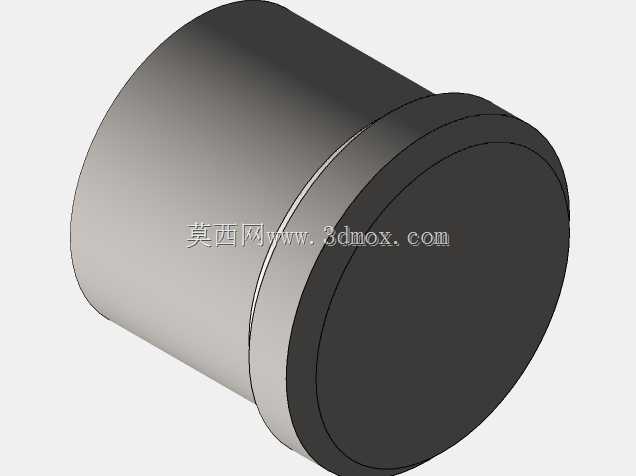

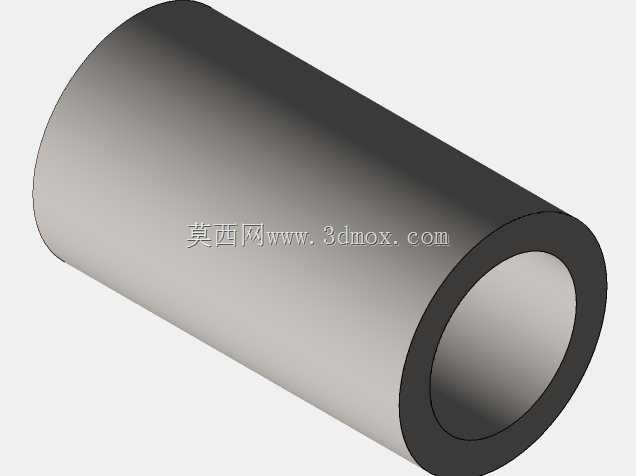

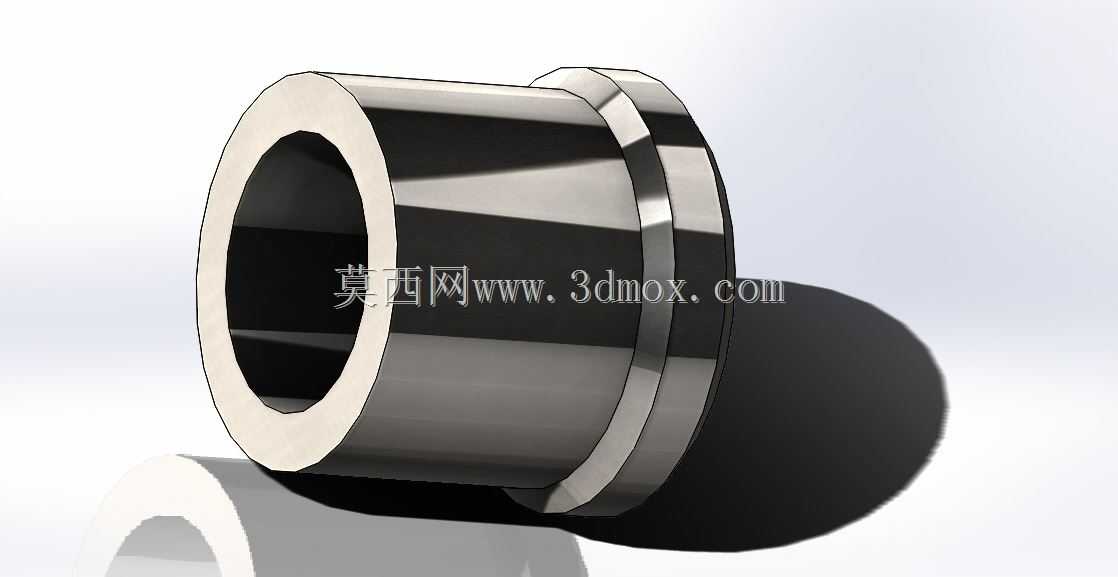

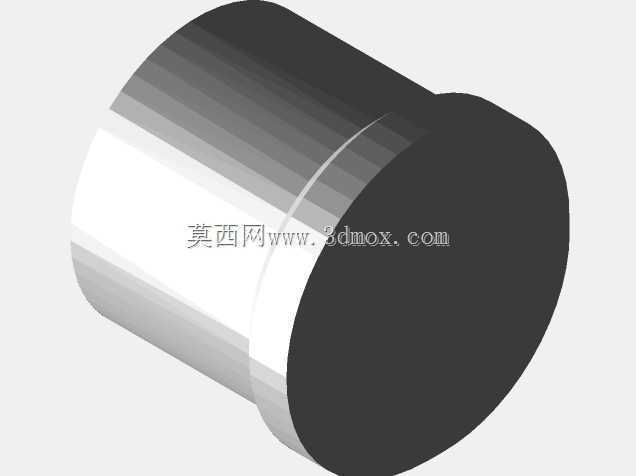

　　在设计思路层面，这套组件的结构充分考虑了加工工艺性与装配便利性，所有轴段的过渡位置都设计了圆角过渡，避免直角台阶造成的应力集中，在承受交变载荷的工况下能够有效降低轴身断裂的风险；轴身的同轴度公差以两端中心孔为加工基准，在磨削工序中一次装夹完成各配合面的加工，能够保证各轴段的径向跳动控制在合理范围内，满足精密回转场景的精度要求。组件配套的隔套、端盖类零件与轴身采用间隙配合，装配时无需额外修配即可完成组装，后期维护时拆卸也较为便捷，能够快速更换磨损的密封件或者轴承，减少设备停机维护的时间。

　　从外形尺寸与安装边界来看，整套组件的轴向总长度适配常规中小型工装的安装空间，最大直径处的尺寸匹配标准轴承的内径系列，安装时无需对配套的轴承座进行非标加工，可直接选用标准规格的角接触球轴承或者圆锥滚子轴承进行配套；轴身各配合面的尺寸公差按照基孔制配合要求设计，与轴承内圈配合的轴段采用k6公差带，与隔套、密封件配合的轴段采用h7公差带，既保证了配合的紧固性，又避免过盈量过大造成装配困难。组件的径向安装边界由配套轴承的外径决定，在设计安装座时，只要预留出对应轴承外径的安装孔位与端盖固定位置，即可完成整套旋转中心的安装，无需额外预留过多的冗余空间，能够有效缩小整套机构的整体体积。

　　在实际选型应用时，需要根据具体工况的载荷类型调整组件的细节参数：如果是用于承受较大径向切削力的加工场景，可适当加粗中间轴段的直径，提升轴身的抗弯刚度；如果是用于高速回转的场景，可对轴身进行动平衡处理，在轴端设计平衡螺孔用于调整动平衡量，降低高速运行时的振动；如果是用于有切削液、粉尘的加工场景，可在环槽位置增加双唇型密封圈，配合端盖的迷宫密封结构，避免外界杂质进入轴承内部造成磨损。这套旋转中心组件的结构没有多余的冗余设计，所有结构特征都服务于实际功能需求，既能够满足常规工况的使用要求，又预留了足够的改进空间，方便设计人员根据具体使用场景进行参数调整，是通用性较强的轴系基础部件。
