铝片与刚性地面碰撞显式动力学仿真模型

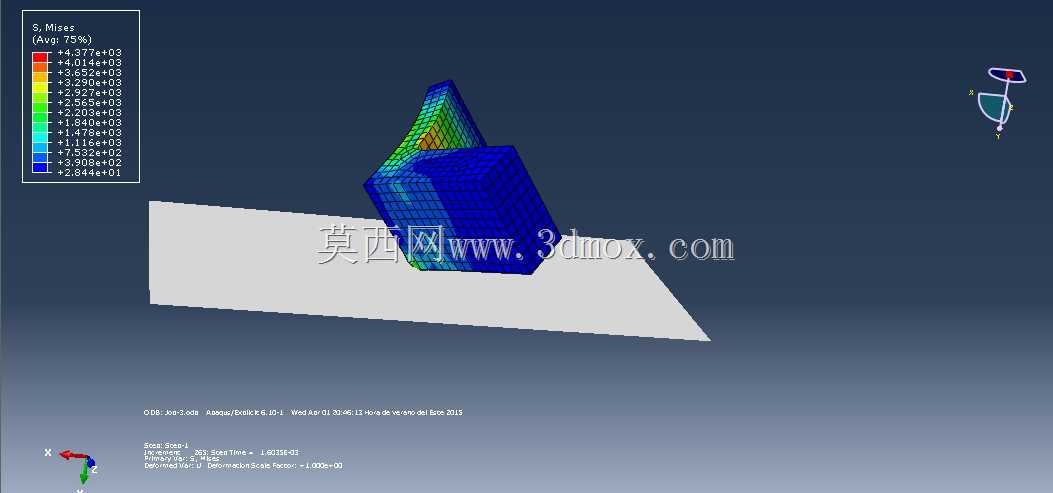

在航空航天蒙皮构件落锤冲击测试、汽车覆盖件冲压落地校验、消费电子铝制外壳跌落可靠性验证这类工程场景中，铝类薄壁构件与刚性支撑面的碰撞过程，一直是结构强度校核环节的核心仿真对象，这类仿真的结果直接决定了构件抗冲击设计的冗余量是否合理，也能为后续的材料选型、壁厚优化提供量化的数据支撑。本次搭建的仿真模型，核心是还原薄壁铝片以设定初速度与刚性地面发生正碰的完整动力学过程，建模阶段首先完成了两个核心部件的几何构建：作为变形体的铝片采用六面体结构化网格划分，网格尺寸沿厚度方向设置三层单元，保证碰撞接触区域的应力波传递计算精度，避免因网格过粗导致的应力集中失真；作为刚性体的地面采用壳单元建模，约束全部六个自由度，仅保留接触算法的判定属性，无需赋予变形相关的材料参数。材料参数赋值阶段，铝片采用考虑应变率效应的弹塑性本构模型，输入常温下铝合金的密度、弹性模量、泊松比、屈服强度以及不同应变率下的应力应变曲线，匹配高速碰撞下材料的动态力学响应特性，刚性地面则设置为刚体材料，密度取钢材实际值以保证接触质量计算的稳定性，避免出现接触穿透的计算错误。接触设置上采用通用接触算法，摩擦系数取铝合金与硬质钢面的干摩擦实测值0.15，接触属性包含法向硬接触与切向库伦摩擦，能够准确还原碰撞过程中铝片与地面的接触、滑移、分离全过程，不会出现非物理的粘连现象。边界条件除了地面的全约束外，给铝片施加垂直指向地面的初始速度，速度值参考常规跌落测试的1.5m/s等效下落速度，同时设置整个模型的重力场，还原真实重力环境下的碰撞加速度特性。求解设置采用显式动力学求解步，时间步长取网格最小尺寸对应的应力波传递时间的0.9倍，保证求解过程的稳定性，总求解时间设置为碰撞完成后铝片回弹至最高位置的时长，覆盖从接触初始、冲击变形、应力波传递、回弹脱离的完整过程。从仿真输出的应力云图可以看到，碰撞初始阶段铝片与地面接触的棱边位置首先出现应力峰值，应力沿铝片的厚度方向与长宽方向快速传递，最大应力出现在接触区域的边角位置，数值未超过铝合金的断裂强度，铝片在碰撞过程中产生局部塑性变形，整体发生小幅弯折后出现回弹，整个变形过程与实际物理试验中的铝片跌落变形形态高度吻合。这类仿真模型的实际用途非常广泛，在产品设计阶段，工程师可以通过调整铝片的壁厚、加强筋布局、材料热处理状态，快速迭代不同设计方案下的碰撞变形量与应力峰值，无需制作大量物理样机进行跌落测试，能够大幅缩短研发周期，降低试验成本；在工艺验证阶段，也可以通过调整碰撞初速度、接触角度，模拟生产过程中工件掉落、转运碰撞的工况，校验工件在生产流转过程中的表面损伤风险，提前制定工位的缓冲防护措施。建模过程中需要特别注意几个工程细节：一是铝片的网格划分不能采用自由四面体网格，否则在应力波传递过程中会出现明显的数值色散，导致应力结果失真，必须采用结构化六面体网格，且厚度方向的单元层数不能少于两层，否则弯曲变形的计算精度无法满足工程要求；二是刚性地面的参考点必须设置在地面的几何中心，否则接触力的输出会出现非物理的力矩分量，影响后续的碰撞力峰值统计；三是显式求解的质量缩放系数不能设置过大，否则会导致模型的惯性力失真，出现与实际情况不符的变形结果，质量缩放带来的质量增加比例需要控制在5%以内，保证求解精度。另外，模型的安装边界与尺寸适配性也做了通用化处理，铝片的长宽尺寸参考常用的100mm×60mm薄壁铝件规格，厚度设置为2mm，用户可以根据自身的产品尺寸直接参数化调整几何尺寸，无需重新搭建接触与求解设置，地面的尺寸设置为铝片长宽的三倍以上，避免碰撞过程中铝片超出接触边界出现计算错误，整个模型的坐标系采用全局笛卡尔坐标系，Z轴垂直于地面向上，方便用户对接自身的装配模型，直接导入到整机的跌落仿真模型中作为地面支撑部件使用。
