FPV遥控车概念结构设计方案

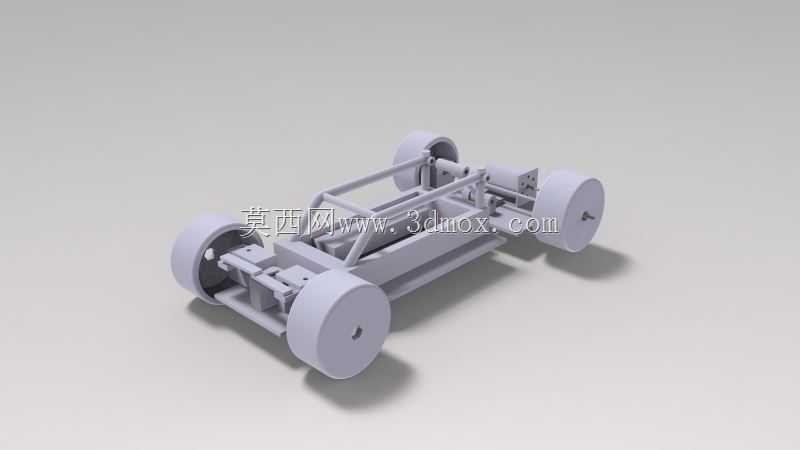

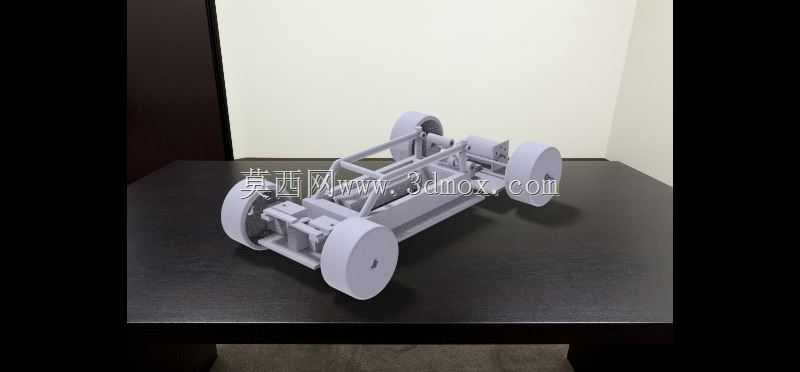

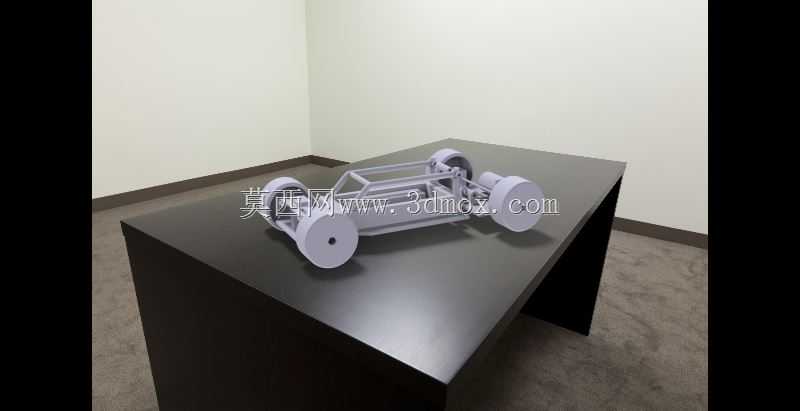

这套FPV遥控载具的结构设计，核心瞄准第一视角远程操控的细分使用场景，可适配狭小空间探查、户外越野穿越、沉浸式竞速体验等多种实际用途，整体结构围绕轻量化、易加工、模块化的核心诉求展开，适配3D打印的快速制作工艺，能让制作者在短时间内完成实体样机的组装调试。从实际使用的边界条件来看，这类载具的轮距、轴距参数都做了紧凑化处理，整体外廓尺寸控制在常规桌面级3D打印机的成型幅面范围内，所有结构件拆分后都能在220*220mm的打印平台上完成制作，不需要额外拼接结构，大幅降低了个人制作者的加工门槛。底盘部分采用桁架式的框架结构，没有采用传统遥控车的一体化平板底盘设计，而是用多根纵向、横向的支撑梁拼接出主承载框架，既能够在行驶过程中承受路面颠簸带来的冲击载荷，又能最大化削减结构自重，给后续加装FPV摄像头、图传模块、电池、电调等电子元件预留出充足的安装空间，框架上预留的标准化安装孔位，能够兼容市面上主流的微型遥控车通用配件，不需要额外做定制化的转接结构。轮组部分的设计做了针对性的优化，四个车轮采用独立的悬挂连接结构，每个轮组都预留了减震部件的安装位置，能够在非铺装路面行驶时过滤掉大部分路面颠簸，保证搭载的FPV摄像头画面稳定，不会因为路面震动出现画面模糊、果冻效应等影响操控体验的问题；车轮的轮毂结构也做了轻量化的镂空处理，在保证结构强度的前提下降低了转动惯量，让载具的加速、转向动作更加灵敏，同时轮胎与轮毂的配合边界采用通用的过盈配合尺寸，能够直接替换市面上同规格的成品橡胶轮胎，不需要单独开模制作轮胎部件。转向机构的设计采用了前置拉杆式的转向结构，转向舵机的安装位设置在底盘前部的中心位置，通过对称的转向拉杆连接左右两个前轮，能够保证左右轮的转向角度一致，减少转向过程中的轮胎磨损，同时舵机安装位预留了不同规格舵机的固定孔距，能够适配9g微型舵机到17g标准金属齿舵机的安装需求，制作者可以根据自己的使用场景选择不同扭矩的舵机配件。动力系统的安装位设置在底盘的中后部位置，预留的电机安装空间能够适配常规的130、180级有刷电机，也可以通过转接件安装2030、2040规格的无刷电机，传动部分的结构预留了齿轮传动的安装间隙，既可以做后驱的传动布局，也可以通过加装传动轴实现四轮驱动的动力配置，满足不同操控需求的改装空间。电子设备的安装区域做了分层设计，底盘上层的平整区域用来放置飞控、图传、接收机等电子元件，电池的安装位设置在底盘的重心位置，能够通过调整电池的前后位置来调整整车的重心分布，适配不同路面的行驶需求，摄像头的安装位设置在底盘前部的上方位置，预留了角度调节的结构空间，能够根据使用需求调整摄像头的俯仰角度，既可以调整为平视角度用于竞速行驶，也可以调整为俯视角度用于近距离的地面探查作业。整个结构的设计没有采用复杂的异形曲面结构，所有的受力部件都做了圆角过渡处理，避免3D打印过程中出现应力集中导致的部件断裂，各个连接部位的壁厚都控制在2mm到3mm之间，既能够保证PLA、PETG等常规3D打印材料的结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费的问题。从实际组装的角度来看，所有部件的连接都采用自攻螺丝或者卡扣结构，不需要额外的粘接工艺，拆装维护非常方便，某个部件出现损坏时可以单独重新打印替换，不需要整体重做整个底盘结构。这套概念结构并没有追求极致的性能参数，而是在可加工性、改装兼容性、结构可靠性之间做了平衡，不管是刚接触遥控模型的新手用来做入门级的FPV载具制作，还是有经验的模型爱好者用来做自定义改装的基础底盘，都能够满足基础的使用需求，后续也可以在这个基础框架上加装机械臂、传感器等拓展部件，拓展出更多的实际使用场景。
