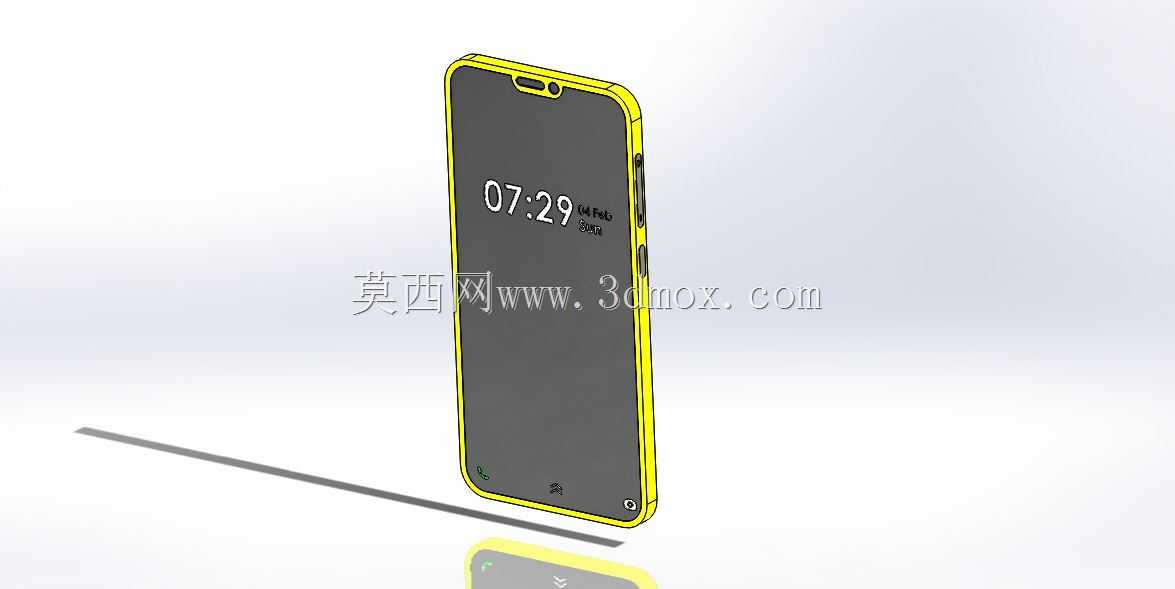

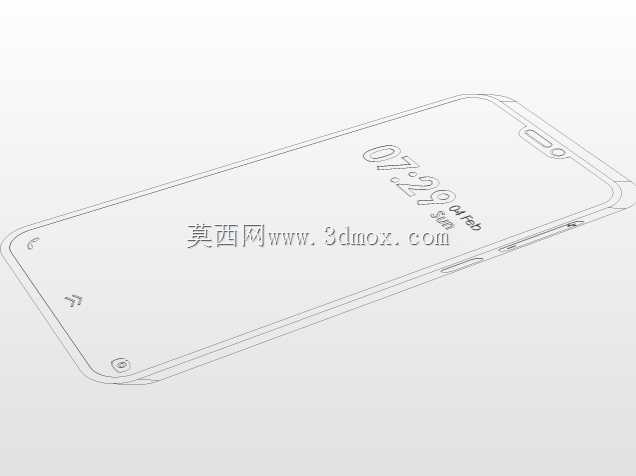

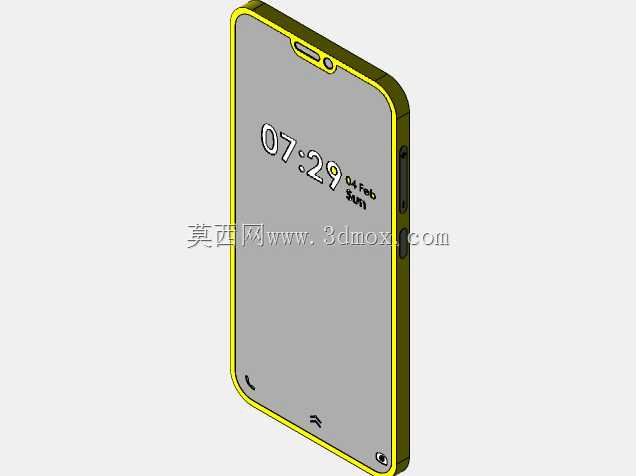

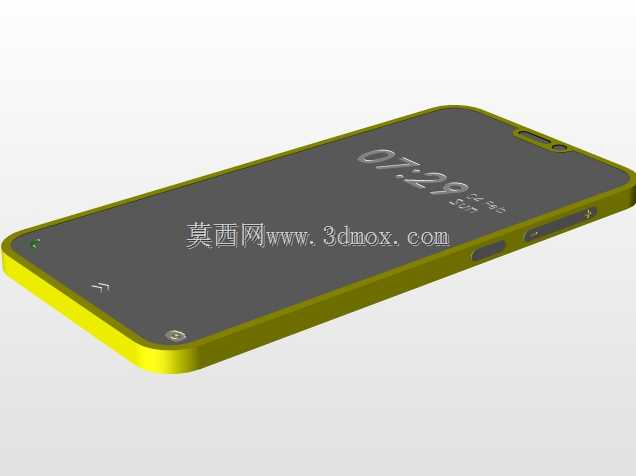

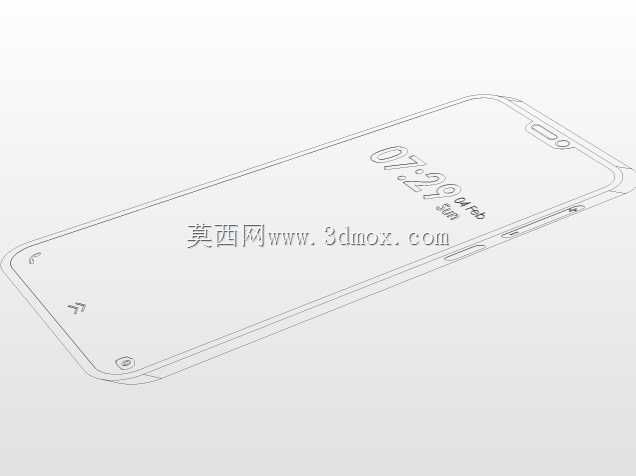

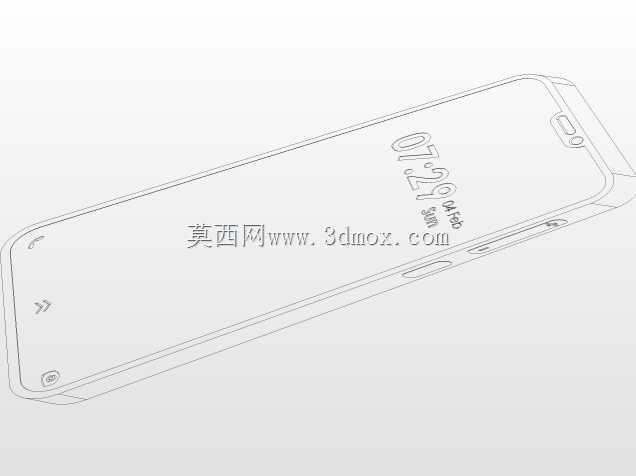

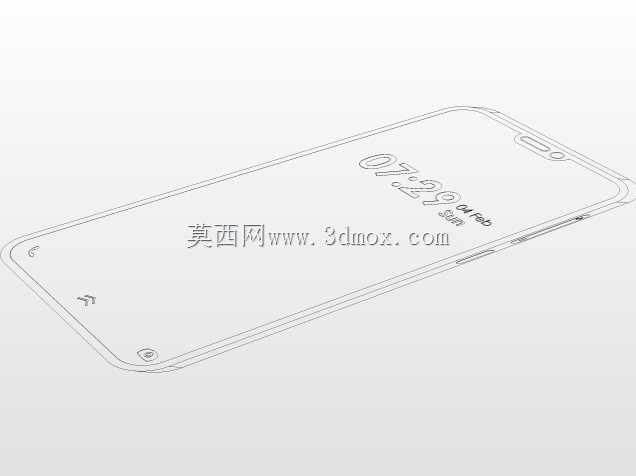

vivo v9智能手机外观结构三维数模

在消费电子结构设计领域，手持通讯终端的外观与结构匹配验证是产品开发流程中极为关键的环节，这套vivo v9手机的三维数模，完整还原了量产机型的外部轮廓、按键布局与接口位置，可直接用于数码配件开发、产品展示动画制作、结构干涉验证等多个实际工程场景。做手机保护壳、钢化膜这类周边配件的厂商，在开模前往往需要精准的机身三维数据来匹配公差，传统的逆向扫描不仅耗时久，还容易在边角弧度、按键凸起高度这类细节上出现偏差，直接使用经过校准的三维数模，能大幅缩短前期打样的周期，减少反复修模的成本。从设计思路来看，这款机型采用了当时主流的刘海全面屏布局，屏幕占比的提升对机身顶部的传感器排布、听筒开槽位置的精度要求更高，数模里完整保留了屏幕黑边的宽度、刘海区域的轮廓弧度，以及机身中框的圆角过渡细节，中框与后盖的衔接处做了微弧处理，贴合手持握持时的手掌贴合度，长时间握持不会出现硌手的问题。机身侧边的按键布局遵循了常规安卓机型的操作逻辑，音量键与电源键分别设置在机身两侧，按键的凸起高度、按压行程对应的结构间隙都在数模中做了还原，做侧边按键类拓展配件的设计人员，可以直接提取按键的位置坐标来做定位结构，避免出现按键卡滞、按压不到位的问题。机身底部的麦克风开孔、充电接口、扬声器出声孔的位置与孔径都做了精准还原，做防尘塞、充电口拓展配件的时候，可以直接匹配开孔的尺寸公差，不需要反复测量真机尺寸。在实际的结构验证场景中，这套数模可以导入各类常用的三维工程软件中，做装配干涉检查，比如设计带支架的保护壳时，可以模拟支架开合过程中与机身摄像头凸起区域的间隙，避免出现刮花后盖漆面的问题；做无线充电适配配件时，可以根据机身背部的弧度调整充电线圈的贴合位置，保证充电效率的稳定性。数模同时保留了机身的分模线位置，对于想要复刻同类型机身结构的设计人员来说，可以参考其分模逻辑，处理中框与前后盖的装配间隙，控制整机的装配公差，避免出现缝隙不均、翘边等量产常见问题。机身的摄像头凸起区域做了单独的结构还原，凸起高度与摄像头保护圈的弧度都和真机一致，做镜头膜、镜头保护圈这类配件时，可以直接匹配贴合面的弧度，保证粘贴后的牢固度与贴合精度。在产品展示场景中，这套数模可以直接赋予材质后渲染出不同配色的机身效果，用于电商详情页制作、产品宣传动画制作，不需要额外搭建模型，能节省大量的建模时间。对于刚接触消费电子结构设计的从业者来说，这套数模也是很好的参考案例，可以观察成熟量产机型的圆角处理逻辑、按键位置的人机工程学设计思路，理解手持终端在外观美感与握持实用性之间的平衡方式，比如机身四个角的R角大小，既影响整机的视觉精致度，也直接关系到跌落时的应力分散效果，合适的R角能降低跌落时屏幕碎裂的概率，这些细节在数模中都有直观的体现。另外，数模中包含的多格式文件，可以适配不同的设计工作流，不管是做结构设计、渲染出图还是3D打印手板，都能直接导入对应软件使用，不需要额外做格式转换的修复工作，减少了模型破面、特征丢失带来的额外工作量。
