全定制碳纤维四旋翼无人机机架结构设计

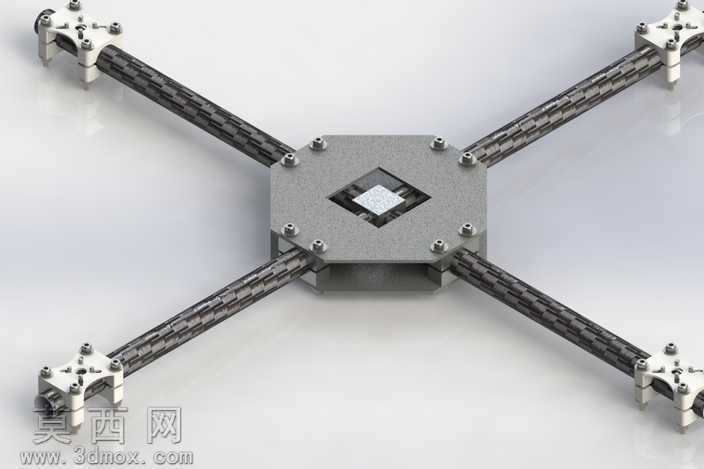

本作品为完全自主定制设计的四旋翼飞行器机架结构，从概念构思阶段便围绕轻量化、高刚性的核心需求展开三维建模工作，全程依托三维参数化设计软件完成全流程的结构搭建、细节优化与效果渲染。建模过程中首先确定中心核心舱的八边形对称构型，该构型能够均匀分散四根机臂传递的振动与载荷，中心区域预留的方形安装位可适配飞控板、电源模块等核心电子元件的安装需求，核心舱上下盖板采用分层式结构设计，通过周向均匀布置的紧固螺丝实现上下壳体的可靠连接，既保证了内部元件的防护性，也预留了足够的走线与散热空间。机臂部分采用碳纤维管材作为主体承载结构，建模时精准匹配碳管的外径尺寸设计端部连接座，连接座与中心舱体、机臂末端的电机安装座均采用快拆式紧固结构，既保证了连接强度，也方便后续的维护与零件替换。材质渲染阶段，针对碳纤维管材的编织纹理、金属连接件的磨砂金属质感、中心舱体的哑光复合材质分别调整材质参数，还原不同部件的真实视觉质感，通过光影渲染突出机架结构的对称美感与工业设计细节。结构设计上充分考虑四旋翼飞行器的动力学特性，四根机臂采用等长对称布局，保证飞行过程中动力输出的力矩平衡，机臂末端的电机安装座预留了标准的电机安装孔位与螺旋桨避让空间，整体机架在保证结构强度的前提下尽可能去除冗余材料，实现极致轻量化的设计目标。整个设计从概念草图到三维模型搭建，再到结构细节优化、物料清单梳理与原型验证逻辑全部完整覆盖，所有连接部位的尺寸公差、装配间隙都经过严谨的参数校核，确保设计方案可直接用于原型加工与实际飞行测试，机架的模块化设计也支持使用者根据需求调整机臂长度、更换不同规格的动力组件，具备极强的定制适配性。
