涵道式四旋翼航拍无人机三维设计

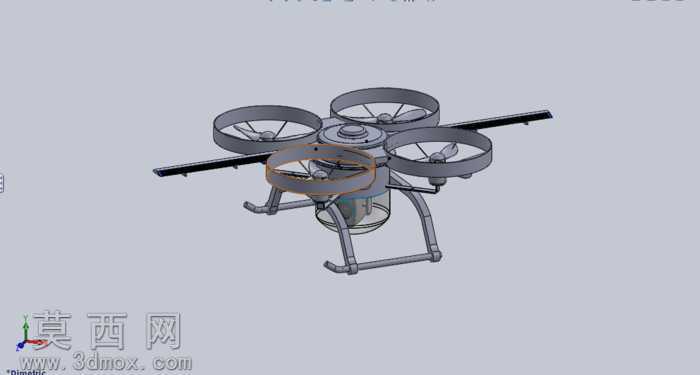

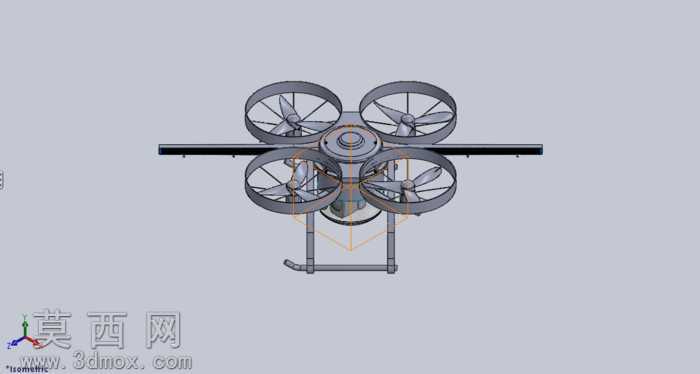

本作品为涵道式四旋翼无人机的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成整机布局骨架的搭建，再逐一拆分设计各功能模块的零部件，确保各部件间的装配间隙、运动干涉均经过校验，满足后续结构优化与生产加工的参考需求。整机主体结构分为涵道旋翼单元、中心承载舱、横向支撑臂、起落架四个核心部分，四个涵道旋翼单元呈十字对称分布，每个涵道内部集成独立的旋翼桨叶、驱动电机安装位，涵道外圈采用流线型曲面建模，既可以对旋翼起到物理防护作用，也能优化旋翼工作时的气流场，降低飞行过程中的气动损耗与风阻影响。中心承载舱为整机的核心承载区域，建模时预留了飞控模块、电池组、航拍载荷的安装空间，舱体外壳采用轻量化曲面设计，在保证结构强度的前提下尽可能缩减整机重量；横向支撑臂采用等截面杆状结构设计，两端分别连接中心舱与涵道单元，结构上做了加强筋特征的建模，避免飞行过程中支撑臂产生共振形变。起落架采用滑橇式结构设计，通过两根竖向支撑臂与中心舱底部连接，底部设置横向接触杆，建模时对起落架的受力角度做了优化，既可以保证降落时的缓冲稳定性，也能避免遮挡下方航拍载荷的拍摄视野。材质渲染阶段，针对不同部件的使用场景匹配了对应的材质属性：涵道与支撑臂主体采用哑光航空铝合金材质，还原金属构件的细腻磨砂质感与轻微反光特性；旋翼桨叶采用半透明碳纤维复合材质，体现复合材料的轻量化高强度特质；起落架部分采用高强度工程塑料材质，搭配轻微的颗粒质感还原塑料件的表面特征；中心舱外壳做了分色处理，上半部分为哑光深灰金属漆，下半部分为半透明磨砂材质，可隐约观察到内部预留的载荷安装位。整体建模过程严格遵循航空飞行器的结构设计逻辑，所有零部件的尺寸比例均参考实际同级别航拍无人机的参数设定，各连接位置均设计了对应的安装孔位、定位卡扣特征，保证装配关系符合实际生产的装配逻辑，模型可直接用于3D打印验证、气动仿真分析、航模改装设计等场景，也可作为无人机相关教学演示的可视化参考素材，帮助学习者直观理解涵道式四旋翼无人机的结构组成与布局逻辑。
