桥梁用通用型万向联轴接头结构设计

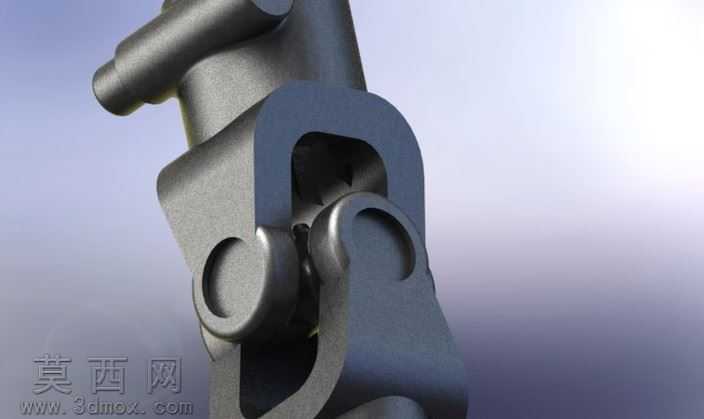

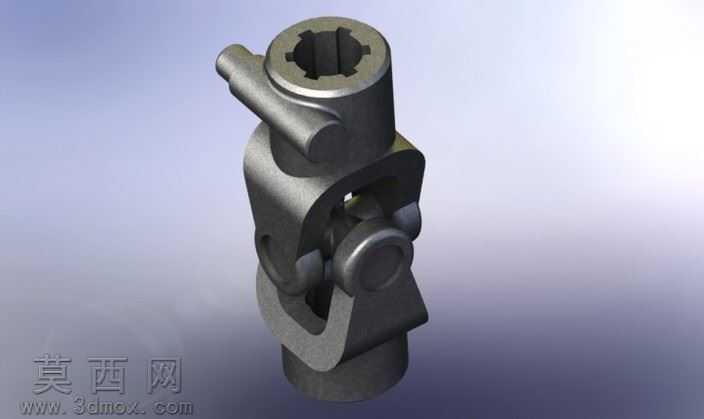

本作品为适配桥梁工程场景的通用万向联轴接头三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以接头两端的连接轴段为基准特征，分别绘制两端带内花键的轴套截面草图，通过拉伸凸台命令生成基础轴体结构，再针对中间的十字铰接核心区域，绘制十字销轴的定位基准面，依次完成销轴孔的同轴度约束、两侧铰接耳板的切除与加厚特征，确保各活动部件的装配间隙控制在合理公差范围内，避免运动干涉问题。材质渲染阶段选用哑光深灰金属材质，模拟铸钢构件的表面质感，添加细微的磨砂纹理与均匀的环境反射效果，还原工业金属零件的真实视觉表现，渲染时采用三点布光方案，主光源从斜上方投射突出结构的立体轮廓，补光弱化阴影区域的死黑问题，环境光补充整体亮度，让铰接部位的凹槽、销轴端面等细节清晰呈现。结构设计上采用双叉耳配合十字销轴的经典万向节结构，两端轴套可分别连接不同轴线的传动杆件，能够补偿两轴之间的角度偏移与轴向错位，适配桥梁设施中存在安装偏差、运行中产生小幅位移的传动连接场景，铰接部位预留了充足的转动角度空间，销轴与轴孔之间设计有润滑脂存储槽结构，可降低长期运行的磨损损耗，整体结构无冗余设计，各部位壁厚均匀，既满足结构强度要求，也兼顾了铸造成型的工艺合理性。设计思路围绕桥梁场景的通用适配性展开，摒弃了专用接头的定制化结构，将连接接口尺寸设置为行业通用规格，可适配多数常规传动杆件的连接需求，建模过程中对所有活动配合面添加了装配约束，可直接用于运动仿真验证，直观展示接头在不同偏转角度下的工作状态，模型同时导出了通用格式文件，可导入其他三维软件进行后续的工程分析、装配调用或图纸生成工作。
