立式延长流体处理时长臭氧化反应容器

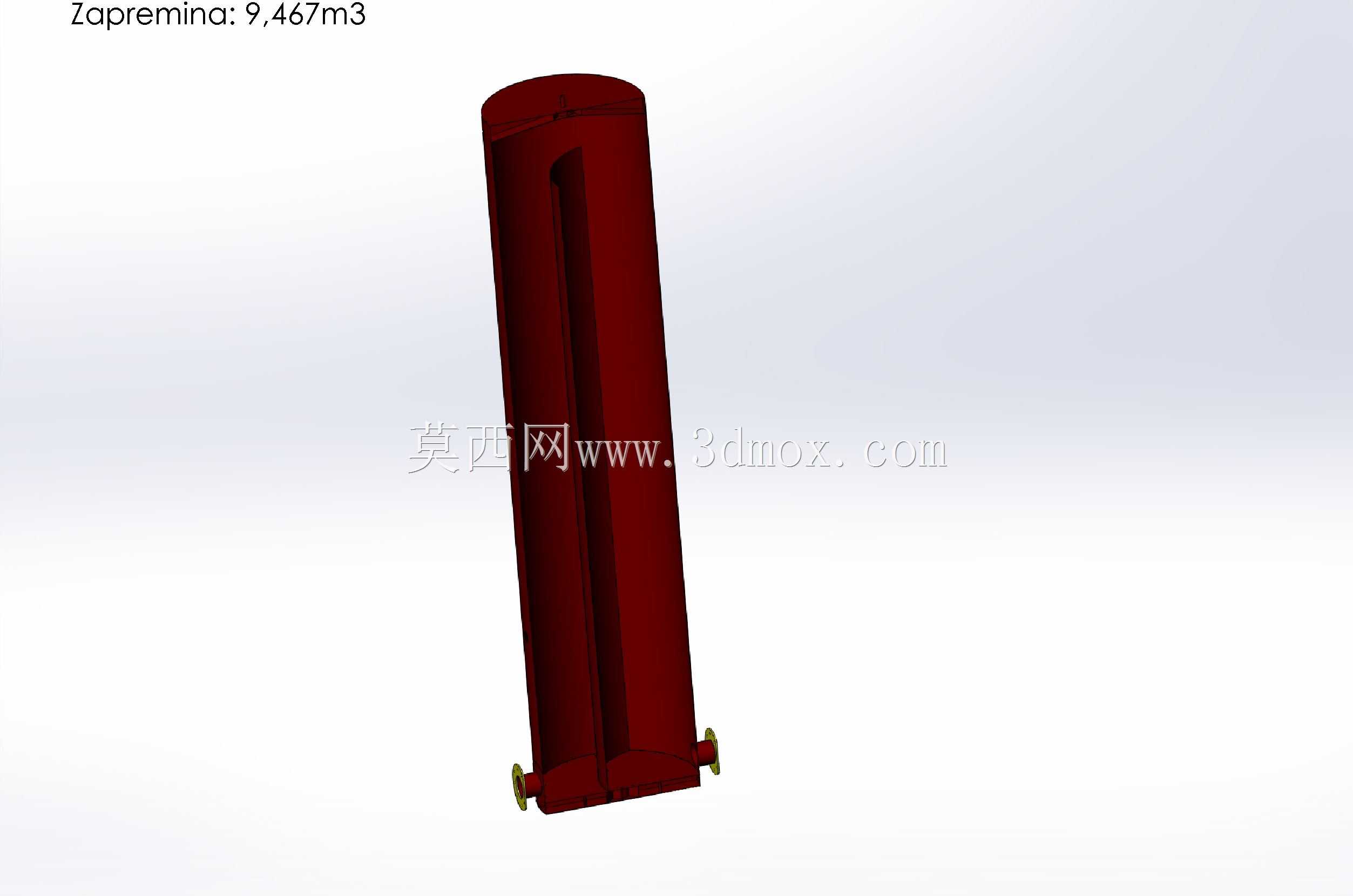

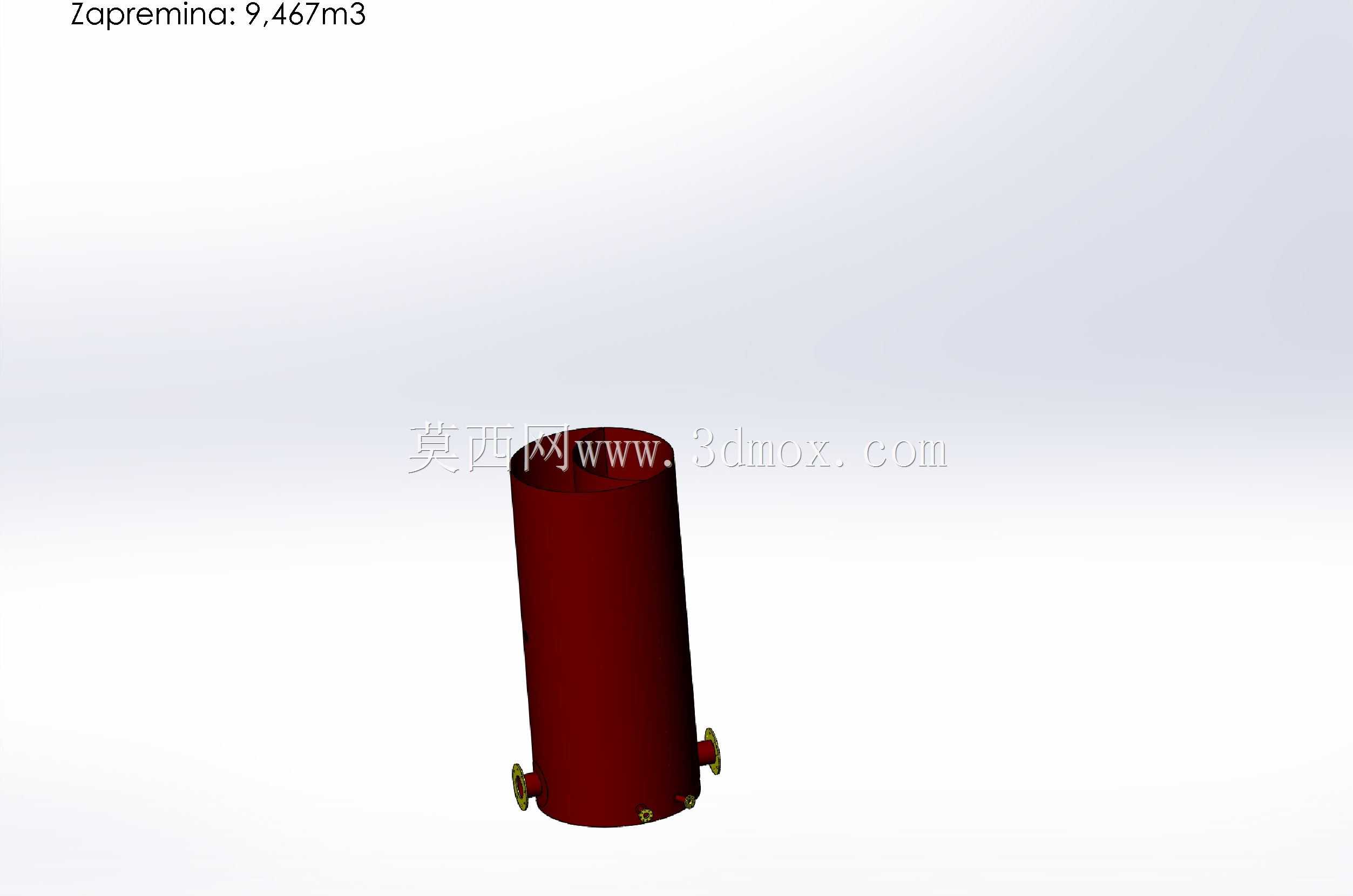

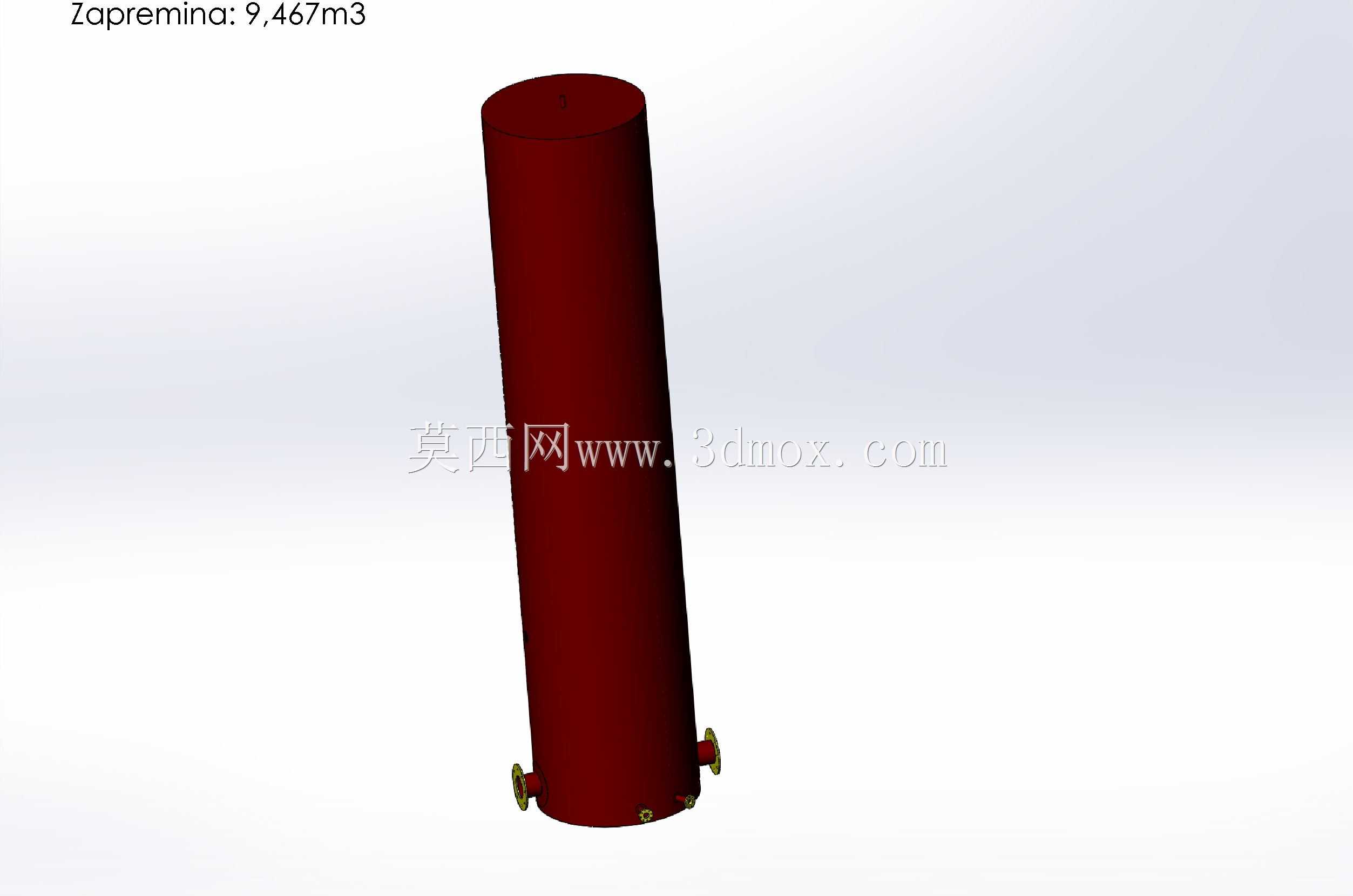

　　在水处理、化工流体氧化工段的现场布局里，这类立式长筒形的臭氧化容器，往往承担着延长气液接触反应时长的核心作用，区别于常规卧式反应罐的大容积短路径设计，立式结构能让臭氧气体从底部布气装置释放后，顺着筒体轴向向上流动，待处理流体从对应接口进入后，在筒内形成与臭氧气泡逆向或同向的流道，依靠足够的轴向长度拉长流体在腔体内的停留时间，保证臭氧与待处理介质充分接触反应，避免短流导致的氧化不彻底问题。从结构设计逻辑来看，这类容器的筒体采用等径直筒结构，上下端设置封头与连接法兰，底部预留布气组件、流体进出、排污的接口位置，顶部设置排气、安全泄压、检测仪表的安装位，整体受力均匀，立式安装的占地面积更小，适合在场地受限的水处理车间、

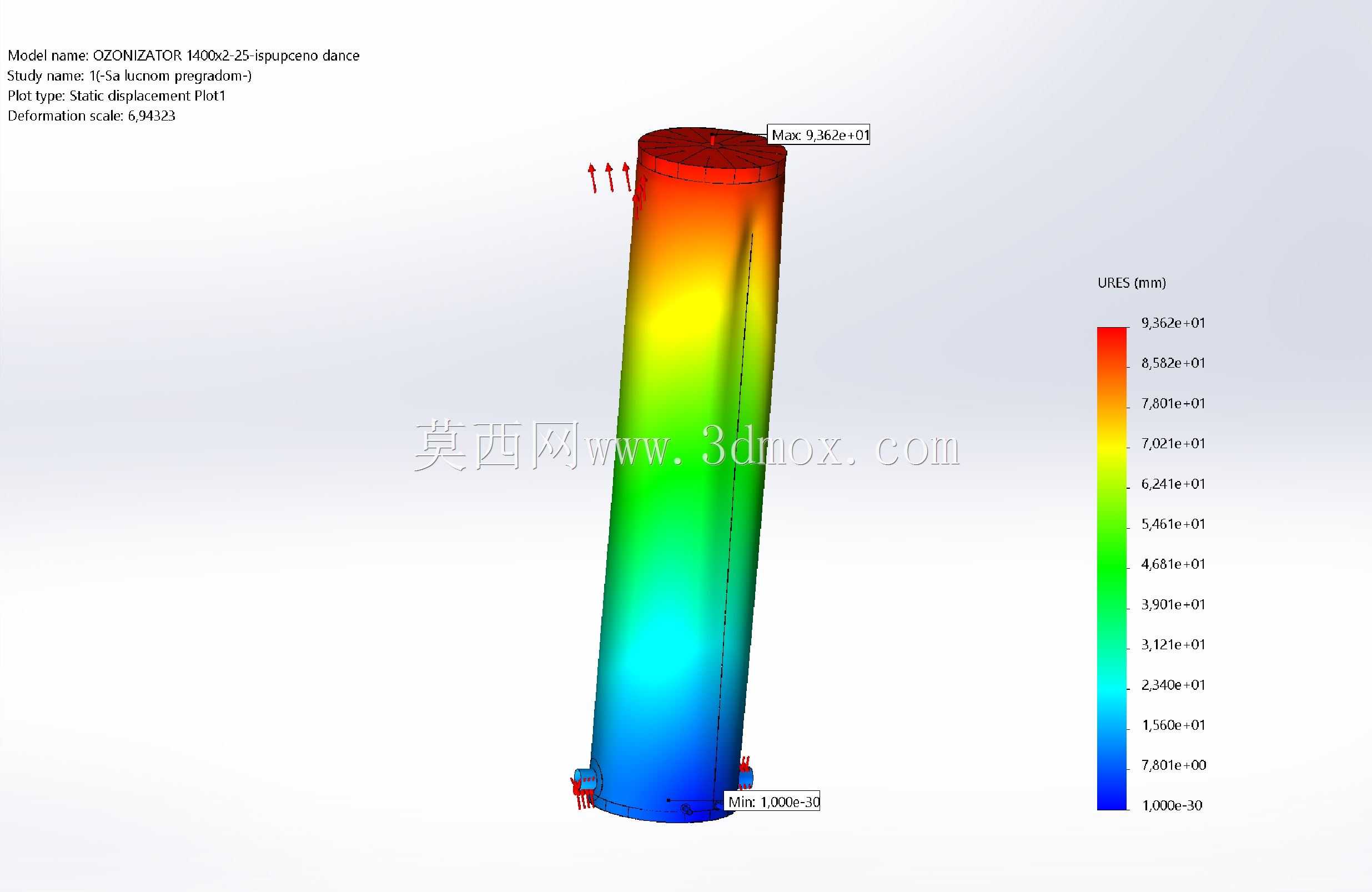

　　小型化工氧化工段布置。从有限元静力学位移分析的结果能看出，筒体在满液工作载荷、内部工作压力的共同作用下，最大位移出现在筒体顶部位置，底部因为与安装支座、基础连接固定，位移量最小，这也对应了设计时的加强思路：顶部封头位置需要根据位移量适当增加壁厚或者设置加强筋，底部支座位置要考虑地脚螺栓的排布与基础承载能力，避免长期运行后出现筒体倾斜、密封面泄漏的问题。在实际选型适配时，这类容器的安装边界需要预留顶部检修空间，满足封头拆卸、内部填料或者布气装置更换的操作需求，筒体周边要预留仪表、管道连接的操作空间，底部要设置排污收集的沟槽，避免检修排污时积液漫流。设备运行过程中，臭氧气泡从底部布气器均匀释放后，在筒内上升过程中不断与流体接触，

　　臭氧逐步溶解并完成氧化反应，长筒结构能让气泡的上升路径足够长，提升臭氧的利用率，减少尾气中未反应臭氧的含量，降低后续尾气处理的负荷。不同于带复杂内构件的塔式反应设备，这类容器内部可以根据处理介质的特性，选择加装简单的折流板或者填料，进一步打乱流体的平推流状态，提升气液混合效果，也可以做成空筒结构，适配含少量固体颗粒的流体处理场景，避免内构件堵塞的问题。在安装固定的设计上，底部支座采用耳式或者支腿式结构，根据设备总重、满液重量、风载等载荷计算支座的数量与焊接强度，地脚螺栓的规格要满足设备运行时的抗倾覆要求，尤其是布置在室外的工况，还要考虑风压、温差带来的筒体伸缩量，在管道连接位置设置柔性补偿结构，避免硬连接拉扯导致的接口泄漏。

　　从日常运维的角度，这类容器的设计要预留足够的检修人孔或者手孔，位置对应底部布气装置、内部易损构件的安装位置，方便操作人员定期检查布气器的堵塞情况，清理筒体内沉积的杂质，顶部的排气口要设置臭氧浓度检测接口，方便实时监测尾气臭氧浓度，调整臭氧投加量，在保证氧化效果的前提下降低运行能耗。这类容器除了用于臭氧化水处理场景，也可以适配其他需要延长流体反应停留时间的工艺段，比如药剂混合反应、气液吸收等场景，只需要根据介质的腐蚀特性调整筒体材质、密封件材质，调整进出口的位置与口径，就能适配不同的工艺需求，属于通用性较强的流体处理腔体结构。
