乐高1x1短筒积木连接件结构设计

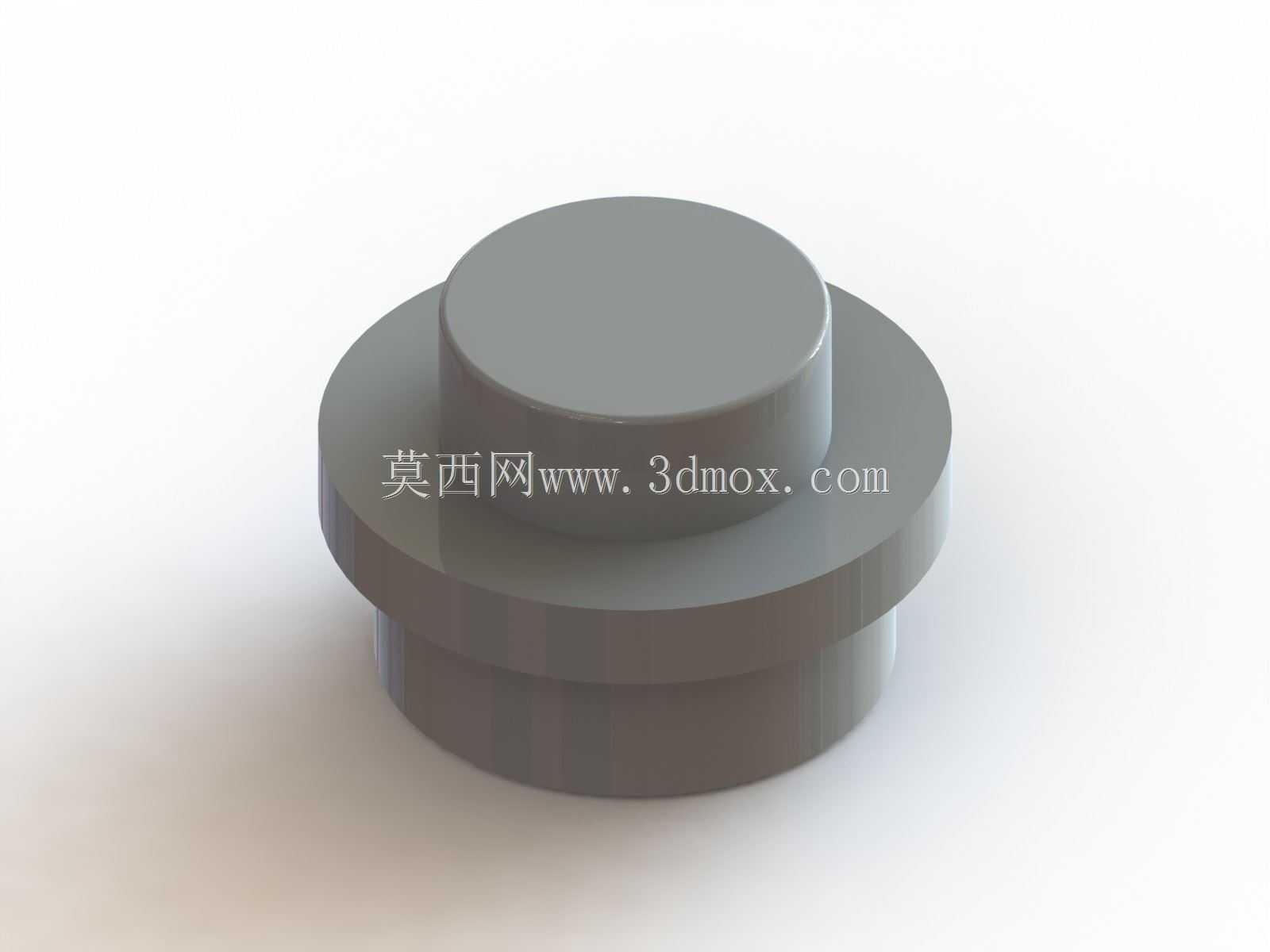

这类短筒结构件是模块化拼装体系里最基础的连接单元，日常在积木教具搭建、工业模块化治具快装、桌面创意拼装装置里都有大量应用，核心作用是实现相邻拼装单元的轴向定位与可拆卸式紧固，不需要额外粘接或者紧固件，依靠结构本身的过盈配合就能实现稳定连接。从结构设计逻辑来看，整个零件采用同轴回转体布局，底部是带限位台阶的短圆柱段，直径与标准1x1拼装单元的安装孔内径匹配，插入对应孔位后，台阶面会与安装面完全贴合，控制插入深度，避免装配过位导致的相邻零件间隙不均；顶部的凸台直径略大于安装孔内径，装配时依靠材料的微量弹性变形挤入孔内，形成足够的静摩擦力，保证拼装后不会松脱，同时凸台顶面做了极小的倒角处理，既可以在装配时起到导向作用，避免硬插导致的孔边刮白或者零件崩边，也能在拆卸时减少凸台与孔壁的卡滞阻力，提升反复拆装的使用寿命。

从安装边界来看，整个零件的轴向总高度控制在标准拼装单元的单格高度范围内，径向最大尺寸与1x1单元的基准轮廓完全一致，拼装到阵列结构里时，不会和相邻的同规格零件产生空间干涉，不管是做平面平铺搭建，还是多层堆叠搭建，都能保证整体结构的尺寸精度，不会出现累积公差导致的结构翘曲。设计时特意将各段过渡位置做了R0.2左右的小圆角处理，一方面是降低注塑成型时的应力集中，减少零件冷却过程中的缩痕、缺料问题，另一方面也能避免尖锐棱边在使用过程中划伤操作人员，同时圆角结构在装配时能自动修正微小的装配角度偏差，降低对位难度。

在实际工程应用场景里，这类结构除了用于常规的积木拼装，还经常被简化改造成小型设备的快拆堵头、治具的定位销套、电子外壳的卡扣式固定柱，只需要根据实际使用的材料调整过盈量的数值——如果是用ABS材料生产，过盈量控制在0.1-0.15mm就能兼顾连接强度和拆装手感，如果是用PP这类偏软的材料，过盈量可以适当放大到0.2mm，补偿材料的弹性变形量。建模过程中需要严格保证各段圆柱的同轴度公差控制在0.02mm以内，否则装配时会出现插装卡顿、单边磨损过快的问题，底部短圆柱的圆柱度公差也要控制在合理范围，避免出现锥度导致的装配后松紧度不一致。另外顶部凸台的高度也经过反复验证，控制在总高度的三分之一左右，既保证足够的配合长度提供连接力，又不会因为配合段过长导致拆卸需要的力度过大，影响使用体验。

这类基础零件的设计看似简单，实则需要兼顾装配手感、连接强度、加工工艺性、长期使用的耐疲劳性能多个维度，比如零件的壁厚设计要尽量均匀，避免壁厚差过大导致的注塑缩水，整个零件的壁厚基本保持一致，内部做中空处理，既节省材料，也能减少成型周期，同时中空结构还能提供一定的弹性变形空间，在频繁拆装的过程中不容易出现开裂问题。在做阵列拼装时，这类短筒零件可以作为基础的垫高块、连接柱，配合其他结构件实现不同高度的支撑需求，也可以单独作为小型装置的可调支脚，通过旋转调整拧入深度来实现水平度微调，适用场景非常灵活。
