铁路道碴车用支撑稳定装置结构设计

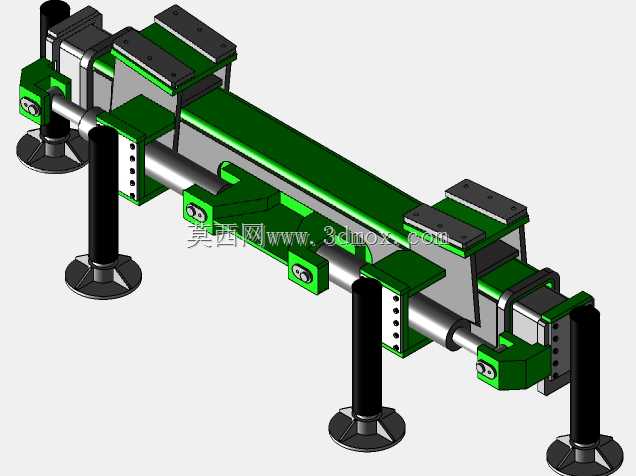

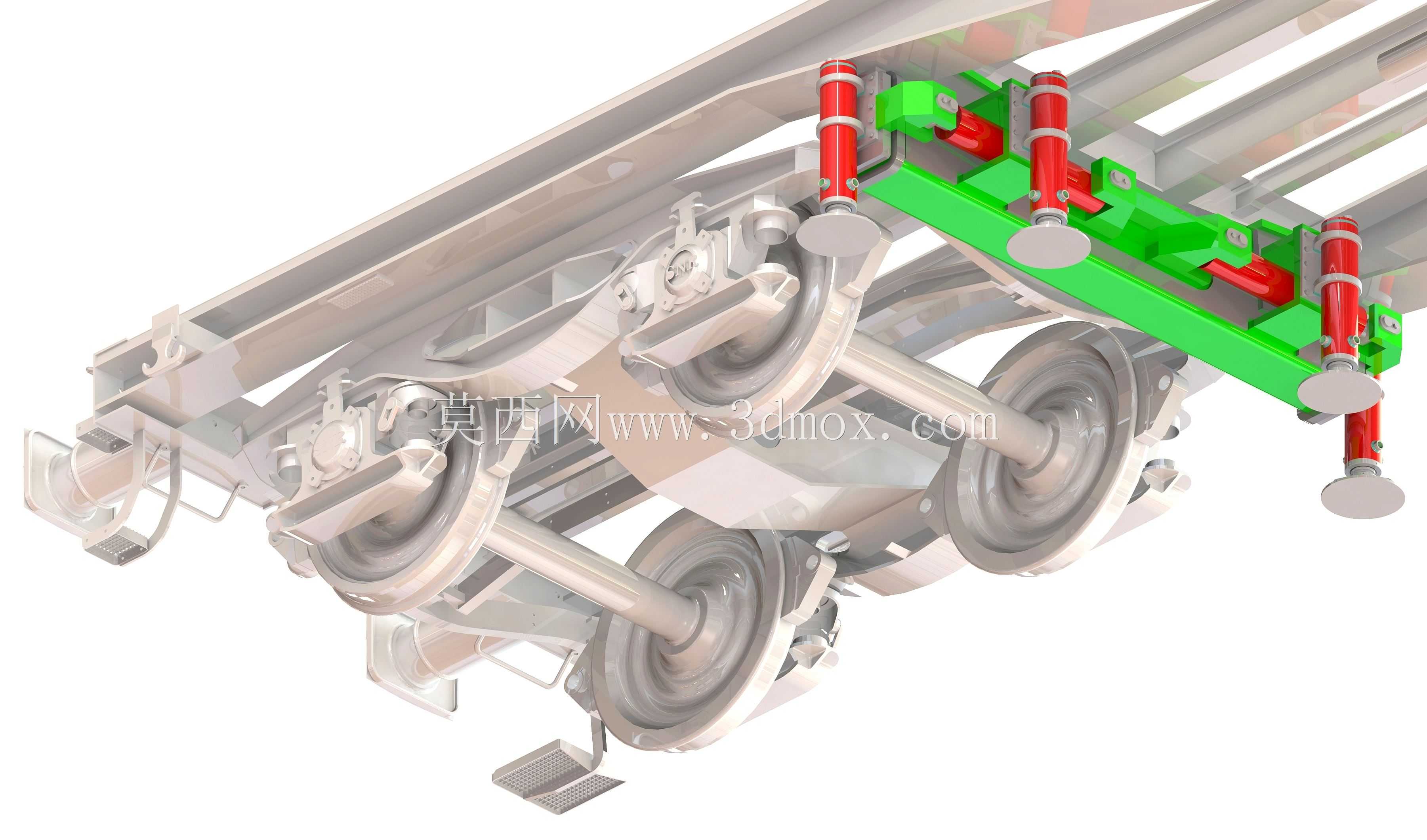

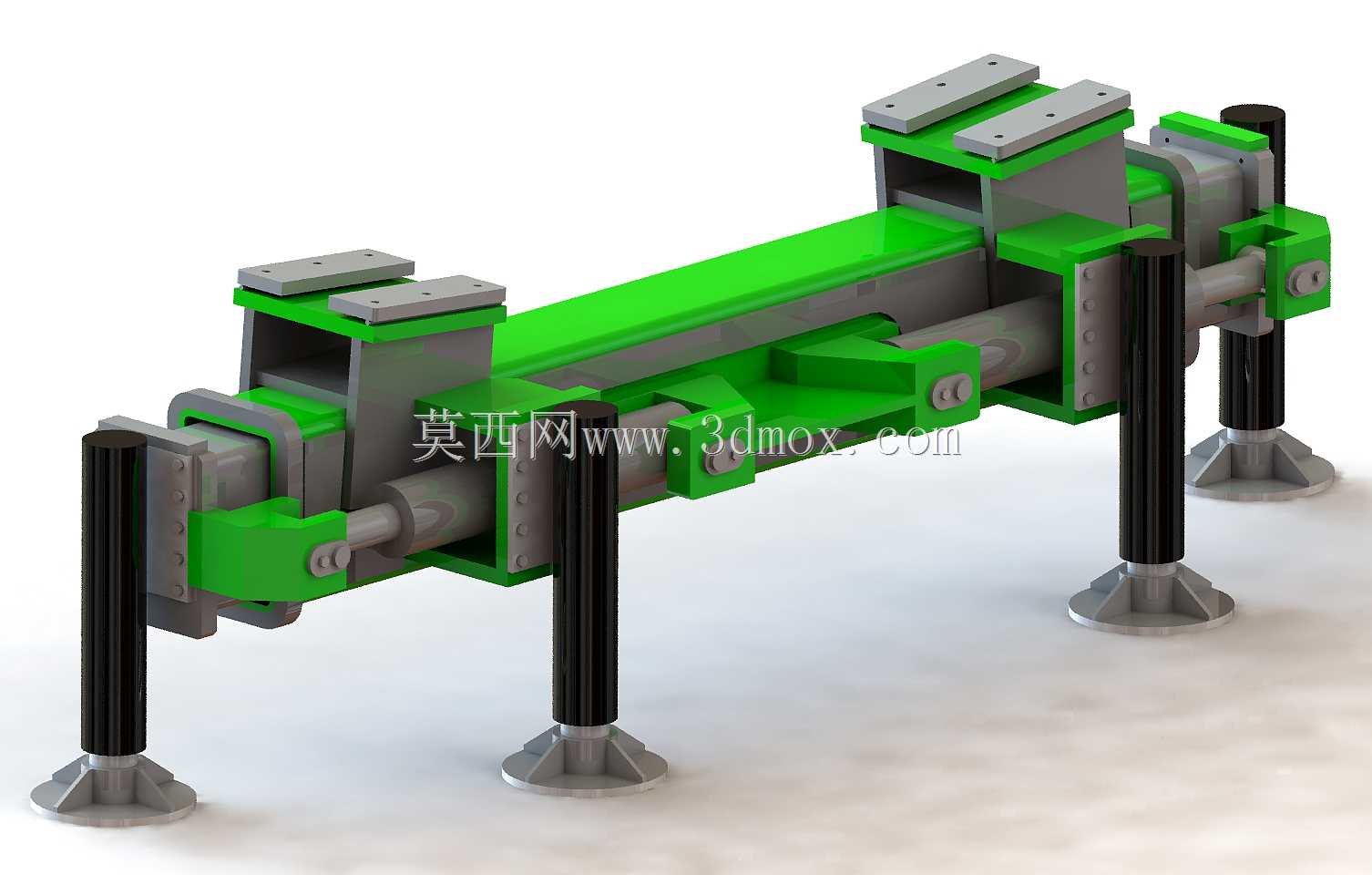

　　在铁路线路养护施工作业场景中，道碴车承担着道碴输送、摊铺、整理的核心作业任务，作业过程中车辆需要在轨道上完成定点对位、作业机构伸出作业等动作，此时车体的稳定性直接决定作业精度与施工安全，这套稳定装置就是为解决道碴车作业时的车体晃动、侧倾风险设计的专用支撑构件。从结构布局来看，该装置采用横梁主体加多点支腿的组合形式，主体横梁为箱型焊接结构，兼顾轻量化与结构刚性，横梁上设置的多组安装座通过螺栓与道碴车底盘大梁固定，安装座的孔位公差控制在±0.2mm范围内，保证与车体连接时的装配精度，避免长期作业出现连接松动。支腿部分采用伸缩式套筒结构，内置液压驱动单元，作业时支腿向下伸出，底部的盘式支撑脚贴合轨道路基面，

　　将车体的部分载荷通过支腿传递到地面，抵消作业机构工作时产生的倾覆力矩，非作业状态下支腿收缩至最小长度，保证车辆行驶时的离地间隙满足轨道车辆通行限界要求。设计过程中首先考虑的是轨道作业的边界约束，铁路线路两侧的作业空间有限，因此装置的横向宽度严格控制在车辆限界范围内，支腿伸出后的支撑点位置避开轨道扣件、轨枕等固定设施，支撑脚的接地比压经过反复核算，避免作业时压溃道碴层导致支撑下陷。主体横梁的受力分析按照最恶劣工况加载，即单侧作业机构全伸、最大作业载荷工况下，横梁的最大变形量控制在1/1000跨度范围内，保证支撑刚度不会因为结构变形出现衰减。支腿的导向结构采用铜基合金衬套，配合润滑脂槽设计，减少伸缩过程中的磨损，

　　同时具备一定的径向承载能力，抵消作业时产生的横向剪切力。支撑脚的铰接结构允许支腿在一定角度范围内自适应地面坡度，即使道碴层表面存在不平整，支撑脚也能完全贴合地面，保证四个支腿受力均匀，不会出现单点虚撑的情况。装置上设置的多组限位块，分别对应支腿的伸出极限、收缩极限位置，配合液压系统的压力传感器，实现支腿动作的自动锁止，避免误操作导致支腿过伸或者行车时支腿意外下落。从安装适配性来看，该装置的安装接口采用通用化设计，可适配多种型号的道碴车底盘，不需要对原车底盘进行大规模切割改造，仅需要在大梁对应位置钻孔攻丝即可完成装配，降低现场改装的工作量。日常维护方面，所有润滑点都设置在便于操作的位置，支腿外露的活塞杆部分配备防尘护套，避免道碴粉尘、

　　雨水进入液压密封件导致密封失效，延长部件的更换周期。在实际作业过程中，当道碴车到达作业点位后，首先触发液压系统，四个支腿同步伸出，待支撑脚接触地面、系统压力达到设定值后自动锁止，此时车体被稳定支撑，后续的摊铺、整平作业过程中，车体的晃动量被控制在毫米级，大幅提升道碴整理的平整度，同时避免车辆因为作业反力出现溜车、侧倾的安全隐患。相比传统的车体自带驻车制动，这套稳定装置的支撑点更靠外，抗倾覆力矩提升60%以上，尤其适用于大臂展的道碴作业设备，在曲线段轨道作业时，还可以通过调整不同支腿的伸出长度，补偿轨道超高带来的车体倾斜，让作业平台始终保持水平状态，保证作业机构的工作精度。
