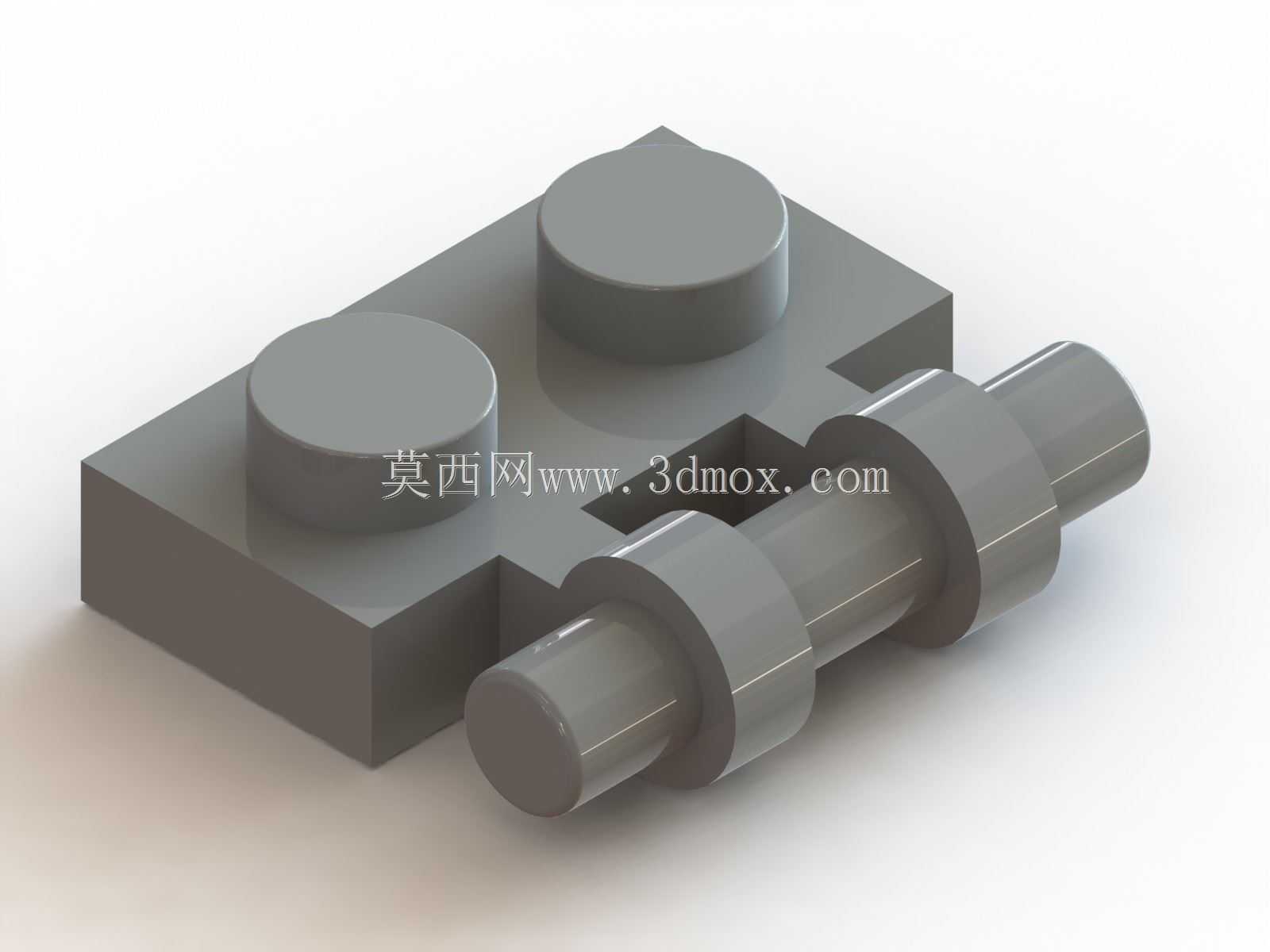

带侧轴双凸点乐高拼接夹板结构

　　这类带侧置连接轴的双凸点夹板结构，是模块化积木拼接体系里非常典型的过渡连接构件，日常在创意积木搭建、教育类机械结构实训、小型桌面教具组装场景中使用频率极高。不同于普通平面拼接积木块，它的核心作用是实现垂直方向的轴类零件与平面凸点拼接体系的衔接，让搭建者可以在常规积木平面的基础上，向外延伸出可转动的轴连接位，用来装配轮组、连杆、摇臂等需要绕轴转动的组件，拓展积木结构的活动自由度。

　　从结构设计逻辑来看，主体基座部分采用标准2x1凸点的积木拼接基准，两个圆柱形凸点的中心距完全匹配通用积木的拼接公差要求，凸点的高度、直径以及与基座的过渡圆角都经过反复校核，保证和常规积木块拼接时插拔力度适中，既不会因为过松导致拼接后结构松脱，也不会因为过紧造成拆卸困难，反复拆装后也不会出现凸点磨损导致的配合间隙过大问题。基座侧面延伸出的连接轴采用三段式轴径设计，靠近基座的两段轴肩起到轴向定位作用，最外侧的轴端做了小角度倒角，方便配套的轴套、轮类零件顺利套入，轴的有效长度经过精准控制，保证装配标准厚度的积木轮或者连杆后，不会出现轴向窜动，也不会因为轴长过长导致相邻零件干涉。

　　在安装边界上，主体基座的底面为标准平面，和下方积木块拼接时完全贴合，不会出现翘边问题，侧轴的轴线与基座底面保持平行，轴线高度与单块标准积木的半高位置对齐，保证装配在轴上的零件转动时不会和基座本身、以及上下相邻的积木块发生运动干涉。整个零件的壁厚设计均匀，所有转角位置都做了适配注塑工艺的圆角处理，既避免了注塑成型时出现应力集中导致的零件开裂，也让零件表面没有尖锐棱角，符合玩具类产品的安全要求。

　　实际使用中，这类夹板结构常被用来搭建小型车辆的轮轴固定座、机械臂的关节连接位、可开合结构的转轴支座，比如在搭建简易齿轮传动组的时候，它可以直接固定在积木平面上，作为齿轮轴的支撑座，不需要额外搭建多层积木来垫高轴位，大幅简化结构的搭建步骤；在做教育类的机械原理演示时，它可以快速实现连杆机构的铰接点固定，让学生能快速组装出曲柄摇杆、凸轮机构等典型传动结构，不需要复杂的零件加工，通过拼接就能直观展示机械运动原理。

　　建模过程中需要重点关注几个配合公差的把控：一是凸点与积木凹槽的配合公差，要保证凸点的外径比标准积木凹槽内径小0.1-0.15mm，配合面的脱模斜度控制在1.5度以内，兼顾插拔手感和拼接后的连接稳定性；二是侧轴与配套孔类零件的配合公差，轴径的尺寸精度控制在h7级别，保证转动类零件套入后既能灵活转动，又不会有明显的径向晃动；三是轴肩的定位尺寸，两个轴肩之间的距离要和标准连杆、轮类零件的宽度匹配，公差控制在±0.05mm以内，避免装配后零件出现卡滞或者窜动问题。另外整个零件的拔模方向要统一，基座部分和凸点沿垂直于底面的方向拔模，侧轴部分沿轴线方向拔模，避免出现倒扣结构，保证注塑成型时可以顺利脱模，不需要额外设计复杂的抽芯结构，降低量产时的模具成本。

　　从结构强度角度考虑，基座与侧轴连接的位置做了局部加厚处理，因为这个位置是整个零件的应力集中点，当轴上承受径向载荷的时候，比如轮组承受车身重量，或者连杆传递驱动力的时候，连接位置如果壁厚过薄很容易出现断裂，局部加厚之后可以大幅提升结构的抗弯折能力，同时加厚位置的过渡采用大圆角衔接，避免应力集中，保证零件在正常使用的载荷下不会出现损坏。零件的所有外表面都做了光滑处理，没有明显的合模线凸起，保证拼接时不会因为合模线的干涉影响配合精度，也提升了零件的外观质感。
