田宫国王搬运工耦合机械结构设计

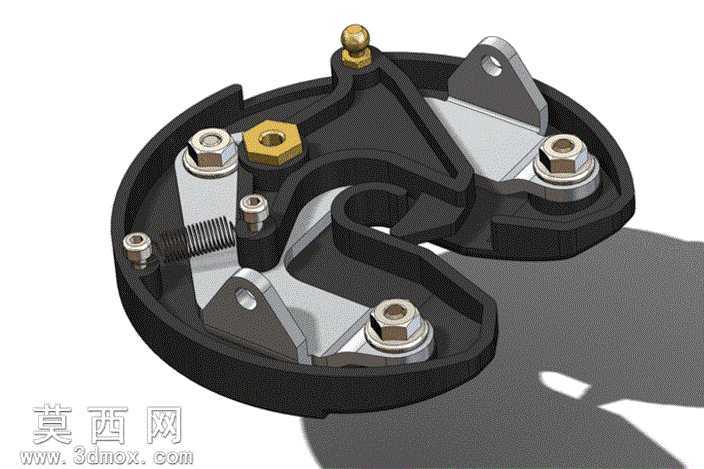

本作品为基于SolidWorks完成的田宫国王搬运工耦合机构三维建模设计，整体围绕动态联动的功能需求展开结构搭建，核心还原小弹簧钩移位时的动态耦合动作逻辑，可作为模型组装使用的配套结构组件。建模过程中首先完成底座基体的轮廓绘制，采用环形半封闭的壳体结构作为整体承载基础，对底座的壁厚、安装位预留尺寸做了精准设定，确保后续各组件装配时无干涉问题。针对内部的联动构件，分别完成了异形摆臂、锁止钩件、定位支架的独立建模，每个构件的铰接孔位、接触面弧度都经过反复校核，保证摆动过程中行程顺畅无卡顿。标准件部分按照通用五金规格完成了六角螺母、内六角螺栓、压缩弹簧、顶部球形定位柱的建模，对螺纹细节、弹簧节距、螺母倒角都做了贴合实物的还原，确保装配关系完全符合实际机械连接逻辑。材质渲染阶段，底座主体采用哑光黑色工程塑料材质，调整粗糙度参数模拟注塑件的细腻磨砂质感；金属摆臂与支架采用亮面镀锌钢材材质，添加轻微的环境反射效果还原金属件的冷硬质感；螺栓螺母做了镀镍金属的质感区分，弹簧采用发黑弹簧钢材质，顶部球形柱头做了黄铜金色的金属质感处理，不同材质的色彩与质感区分清晰，能够直观展现各部件的材质属性与功能分区。结构设计上重点优化了弹簧的预压行程与钩件的摆动角度匹配关系，当耦合机构触发移位时，弹簧的伸缩量能够精准带动钩件完成锁止与脱开的动态动作，各铰接点的转动间隙控制在合理范围，既保证动作灵活又不会出现松旷错位的问题。整体建模严格按照实物装配逻辑完成配合约束，所有构件的安装定位都经过装配体干涉检查，不存在结构冲突问题，完整还原了该耦合机构的动态工作原理，可直接用于模型组装参考、机械结构教学演示或者3D打印制作实物，能够直观展示小型弹性联动机构的设计思路与机械传动逻辑，为同类小型机械耦合结构的设计提供可参考的建模范本。
