双座越野管架式小车车架结构设计

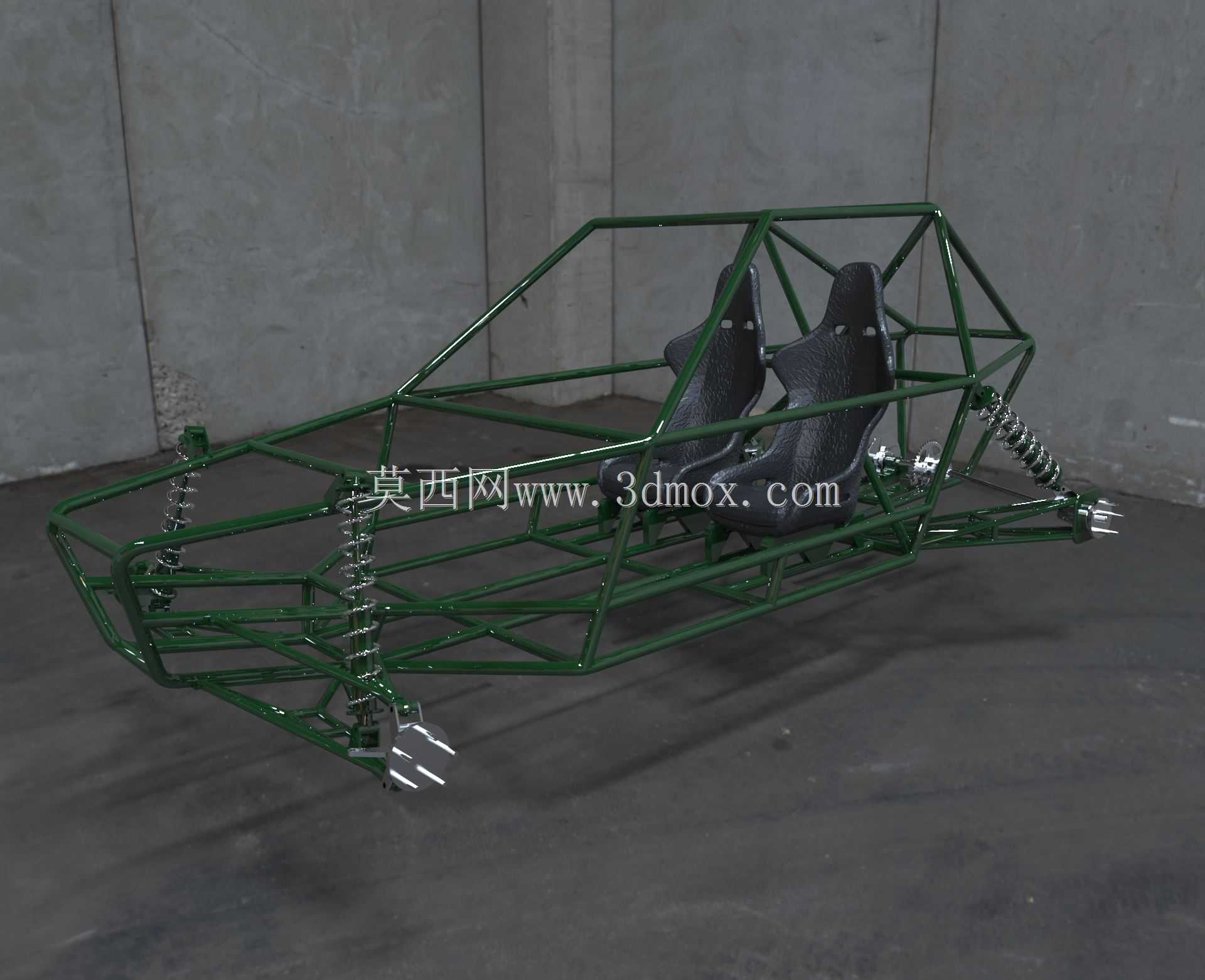

　　这款双座管架式小车车架，主要面向非道路休闲越野、场地竞技类小型载人车辆的开发场景，区别于常规承载式车身结构，采用空间钢管桁架的结构形式，核心承载逻辑是通过不同管径的冷拔无缝钢管拼接形成闭合受力环路，将驾乘人员、动力总成、悬架系统、行走机构的所有载荷分散传递到整个框架上，在控制整备质量的前提下获得足够的扭转刚度与碰撞防护能力。从实际使用场景出发，这类车架多用于自制全地形车、场地越野卡丁车、短途非道路通勤小车的底盘基础，不需要配套额外的车身覆盖件承载，所有附属部件都可以直接通过焊接支座、螺栓连接片固定在管架对应位置，改装拓展的灵活度远高于冲压焊接的一体式量产车底盘。

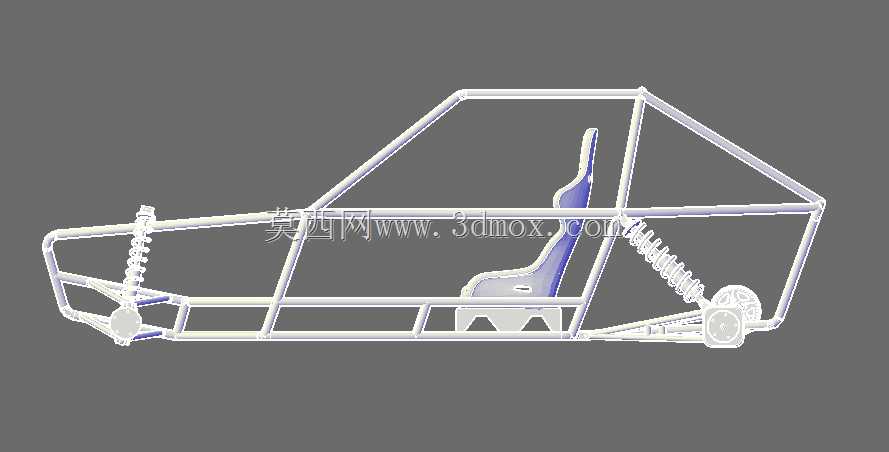

　　设计思路上优先考虑了驾乘人员的生存空间防护，座舱区域的钢管排布形成了环绕式的防滚结构，侧边防撞管、顶部防滚横梁、前部斜向支撑管共同构成了防滚笼的核心受力区，即使车辆发生侧翻或者正面碰撞，管架的变形吸能区会率先溃缩，不会侵入驾乘人员的乘坐空间。双座的布局采用了中置并排的座椅安装位，座椅安装点预留了通用的赛车座椅固定孔位，可以适配不同厚度的桶式赛车座椅，座椅安装横梁的位置经过受力校核，能够承受急加减速、越野颠簸工况下的人体冲击载荷，不会出现固定点撕裂的问题。

　　悬架安装结构的设计是这款车架的核心细节，前后悬都预留了双横臂独立悬架的安装支座位置，前部的减震器上安装点直接集成在车头斜向支撑管上，下支臂安装点设置在前部横向贯通的钢管梁上，安装孔位的同轴度公差控制在0.1mm以内，避免悬架运动过程中出现卡滞或者异常磨损。后部的悬架安装点同样采用对称式布局，预留了减震器斜向安装的角度，匹配螺旋弹簧加筒式减震器的配置，可以根据使用场景调整减震器的安装角度，适配不同的离地间隙需求，不管是场地竞速的低趴设定，还是越野穿越的高离地间隙设定，都不需要对主框架进行切割修改，只需要调整支座位置或者更换不同长度的支臂即可。

　　外形尺寸方面，这款车架的整体宽度控制在1600mm以内，轴距设定在2300mm左右，整体长度不超过3200mm，属于紧凑型的双座小车尺寸，既能够保证两个成年人乘坐时的肩部空间，又不会因为尺寸过大影响狭窄场地的通过性。安装边界上，车架前部预留了动力总成的安装空间，可以适配单缸汽油机、电动机等不同类型的动力单元，安装横梁的位置预留了多组固定孔位，不需要额外焊接支架就可以固定不同尺寸的动力总成；后部预留了传动系统、后桥或者后驱独立悬架的安装位置，燃油箱或者电池组的安装位设置在座椅后方的低重心区域，能够有效降低整车的重心高度，提升行驶稳定性。

　　从结构工艺角度看，所有钢管的连接节点都采用了相贯线切割的拼接方式，焊缝沿着钢管相贯面满焊，避免了应力集中的问题，管架的主受力管采用壁厚3mm的冷拔无缝钢管，次要支撑结构采用壁厚2mm的钢管，在保证整体刚度的前提下尽可能降低自重，整体车架的裸架重量控制在80kg以内，比同尺寸的槽钢焊接车架轻40%左右。车架的底部设置了多根横向加强梁，既可以作为脚踏板的安装基础，也可以提升车架整体的抗扭刚度，在越野路面单侧车轮受力的工况下，车架的扭转形变量控制在1mm以内，不会出现车门（如果后期加装的话）无法开关、部件固定点错位的问题。

　　实际装配过程中，这款车架的所有安装点都预留了足够的操作空间，比如转向机的安装位设置在前部横梁的中间位置，周边没有多余的钢管遮挡，转向柱的安装角度可以根据驾乘人员的坐姿进行调整，方向盘的前后调节范围可以达到150mm，适配不同身高的驾驶员。制动系统的管路、油门拉线的走线位都预留了对应的固定卡扣安装点，沿着车架主钢管排布，不会出现管路与运动部件干涉的问题。座舱内部的手刹、换挡机构的安装位都设置在两个座椅中间的通道区域，操作位置符合常规的人机工程学设定，不需要额外改造就可以适配通用的赛车操控部件。
