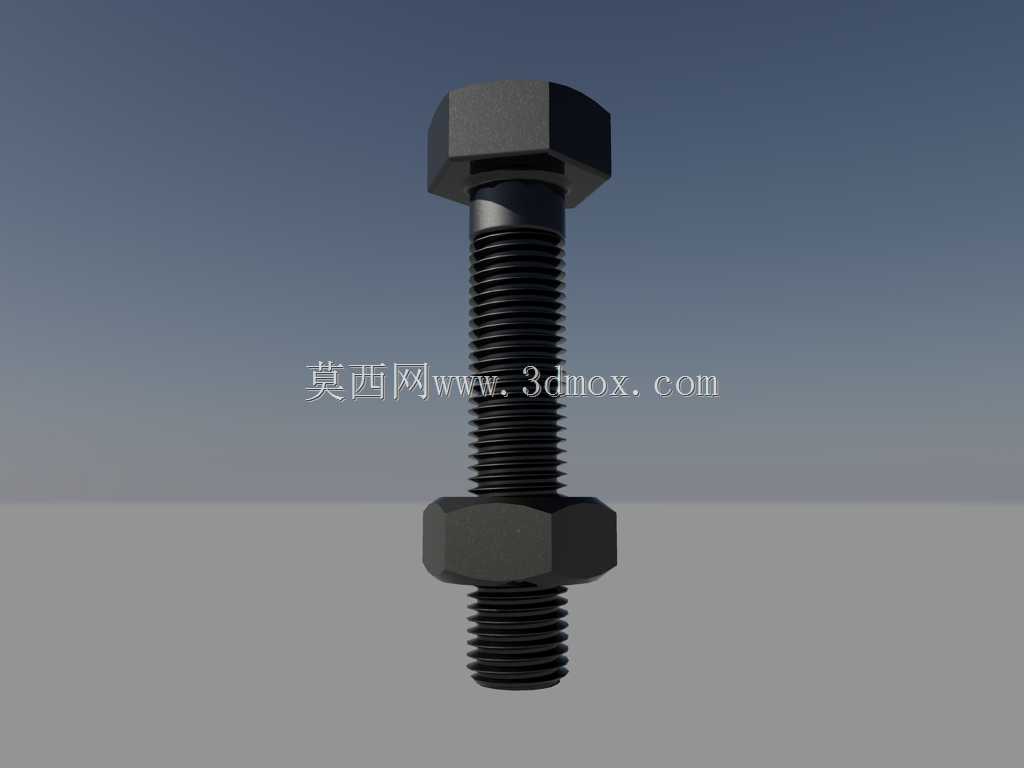

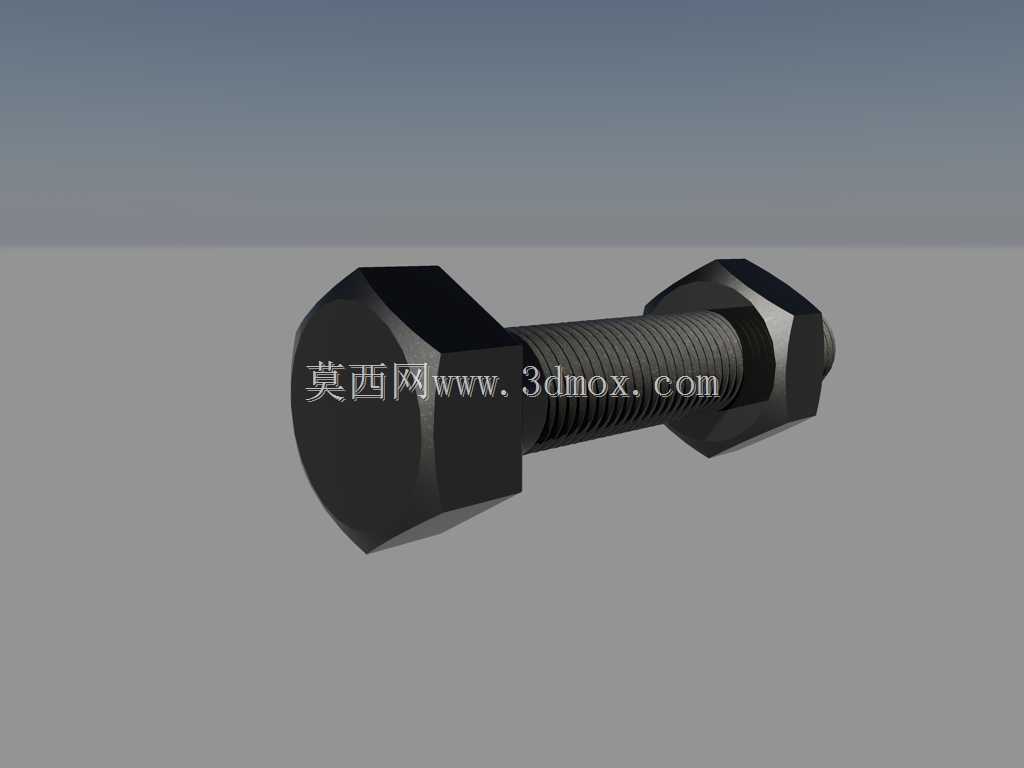

17毫米规格外六角螺栓配螺母紧固组件

在各类机械结构的连接环节里，螺纹紧固件是应用覆盖范围最广的基础零件，这套17毫米规格的螺栓螺母组合，针对中等载荷的紧固场景做了适配设计，日常在小型设备机架装配、工装夹具拼接、民用五金安装、低压管道辅件固定这类场景里都能见到同规格产品的应用。从实际使用的角度看，这类紧固件的核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的零部件压紧固定，既可以实现可拆卸的刚性连接，也能在需要维护拆解的时候快速拆装，不会破坏被连接件的本体结构。

设计这套组件的时候，首先要匹配的是实际安装的边界条件：螺栓杆部的公称直径对应17毫米的适配通孔，常规安装时被连接件的通孔直径建议控制在17.5-18毫米之间，避免间隙过大导致连接错位，或是间隙过小造成装配卡滞。螺栓头部采用标准外六角结构，对应的拧紧工具适配常规开口扳手、套筒工具，现场装配不需要特殊定制工装，普通的机修工具就能完成拧紧作业。螺母同样采用外六角结构，和螺栓头部的对边尺寸保持一致，装配时两端可以同时受力，避免拧紧过程中螺杆跟转。

从结构细节上看，螺栓的螺纹段做了全牙设计，适配不同厚度的被连接件组合，当被连接件总厚度在螺栓有效螺纹长度范围内时，不需要额外调整螺母的旋入起点，就能保证足够的螺纹啮合长度。螺纹的牙型采用普通公制三角牙，牙型角60度，具备良好的自锁性能，在无剧烈振动的常规工况下，不需要额外添加防松垫圈也能保持足够的紧固力；如果应用在有持续振动的设备上，配合弹垫或是螺纹胶使用，就能进一步提升防松性能。螺栓的头部和杆部衔接位置做了圆角过渡，避免热处理和受力时出现应力集中，降低螺栓头部断裂的风险。螺母的端面做了平整加工，和被连接件接触的面没有明显的凹凸缺陷，拧紧时可以保证压紧力均匀分布在接触面上，不会出现偏载导致的局部压痕或是紧固力不足的问题。

实际选型使用的时候，需要注意这套组件的载荷适配范围，17毫米直径的普通碳钢螺栓，在常规4.8级强度等级下，能够满足中等静载荷的连接需求，比如小型型材机架的拼接、轻型设备的地脚固定、普通钣金护罩的安装这类场景，完全可以胜任；如果是用在有冲击载荷、交变载荷的部位，就需要匹配更高强度等级的同规格产品，不能仅凭尺寸匹配就随意替换。安装过程中要注意拧紧力矩的控制，不要用加长套管过度拧紧，否则会导致螺纹滑牙、螺栓杆部塑性变形甚至断裂，反而失去紧固作用；也不能拧得过松，否则运行过程中螺母容易松脱，造成连接失效。

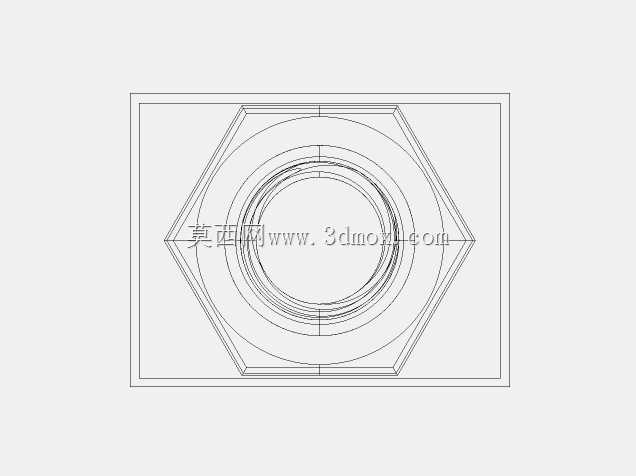

从建模的角度还原这套组件的时候，需要重点关注螺纹部分的细节处理，外螺纹的大径、中径、小径尺寸要符合公制螺纹的公差要求，螺母的内螺纹和外螺纹要保证合理的配合间隙，既不能间隙过大导致啮合虚位，也不能间隙过小造成干涉无法装配。六角头的对边尺寸、对角尺寸、头部厚度都要符合通用紧固件的尺寸规范，保证虚拟装配时和标准工具、被连接件的安装位能够完全匹配。杆部的光杆段和螺纹段的衔接位置要做自然的退刀处理，还原实际加工的工艺特征，避免出现直角衔接的建模错误，让模型更贴近真实零件的加工状态。

这类紧固件虽然是基础五金件，但在整套设备的结构可靠性里起到的作用至关重要，很多设备的故障根源往往就是紧固件选型不当、安装不规范导致的连接失效。做三维建模的时候准确还原这类标准件的尺寸和结构特征，能够在虚拟装配阶段提前验证安装空间是否足够、工具操作是否有干涉、螺纹啮合长度是否满足受力要求，减少后续实物装配阶段出现的问题，提升整体设计的落地效率。
