自制四驱动越野遥控卡车结构设计

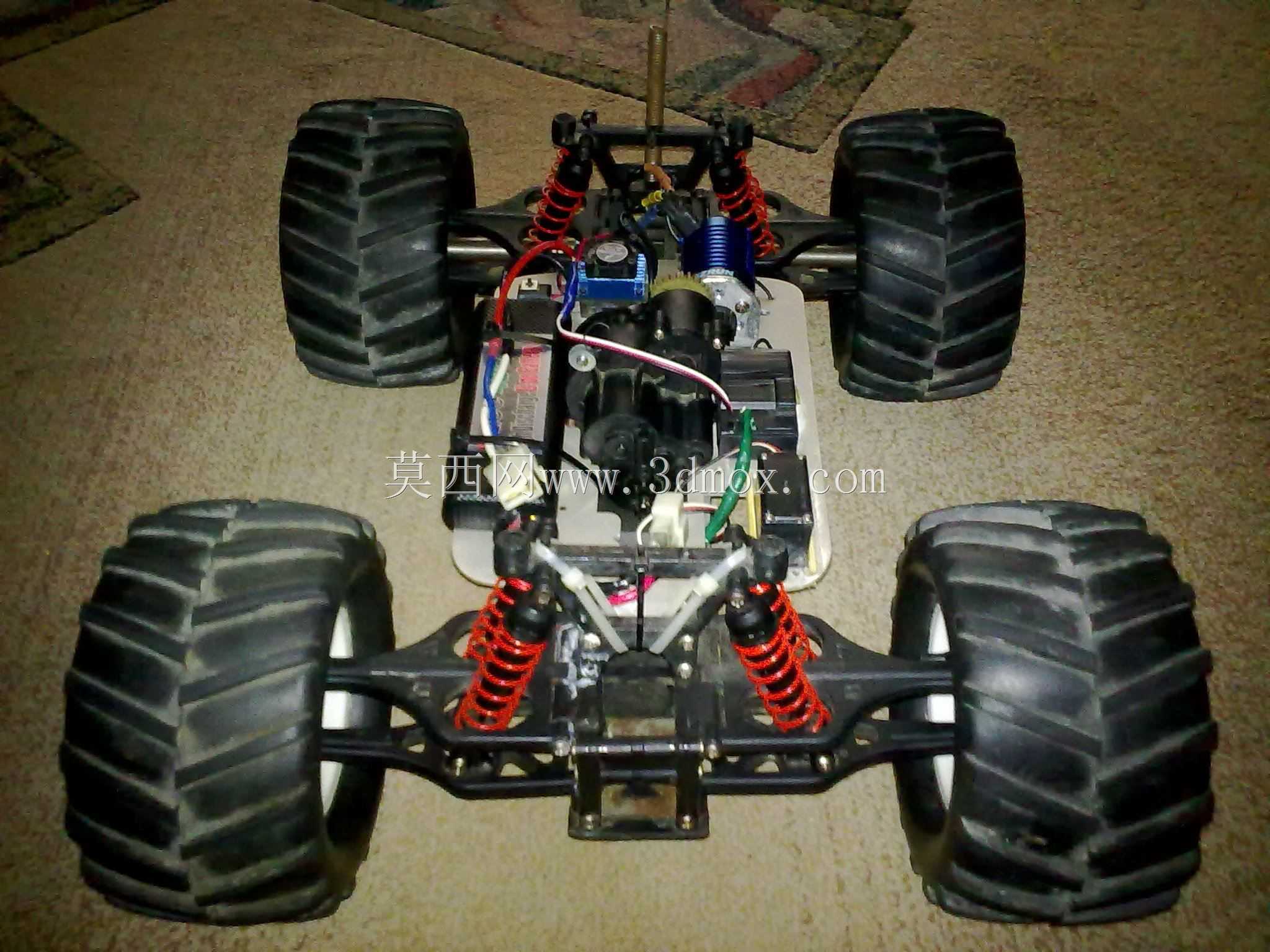

　　这款四驱遥控越野卡车的结构设计，核心围绕非铺装路面的通过性需求展开，整体采用前后双独立悬架布局，匹配大颗粒深花纹越野轮胎，能够在砂石、泥土、浅草面等复杂户外地形实现稳定行驶。从结构布局来看，整车采用中置电池与电控元件的排布方式，将重量集中在车身几何中心区域，能够有效降低急转向、越障过程中的侧翻风险，前后桥均配备双段式螺旋弹簧阻尼结构，可在车轮碾过凸起或凹陷路面时，快速吸收路面冲击，保证四个轮胎始终与地面保持有效接触，避免单轮悬空导致的动力流失。动力传输部分采用四轮独立驱动的布局，每个车轮的动力输出路径都经过传动间隙优化，减少动力传递过程中的虚位，配合大扭矩动力单元，能够实现低速高扭的越障输出，面对坡度较大的土坡、

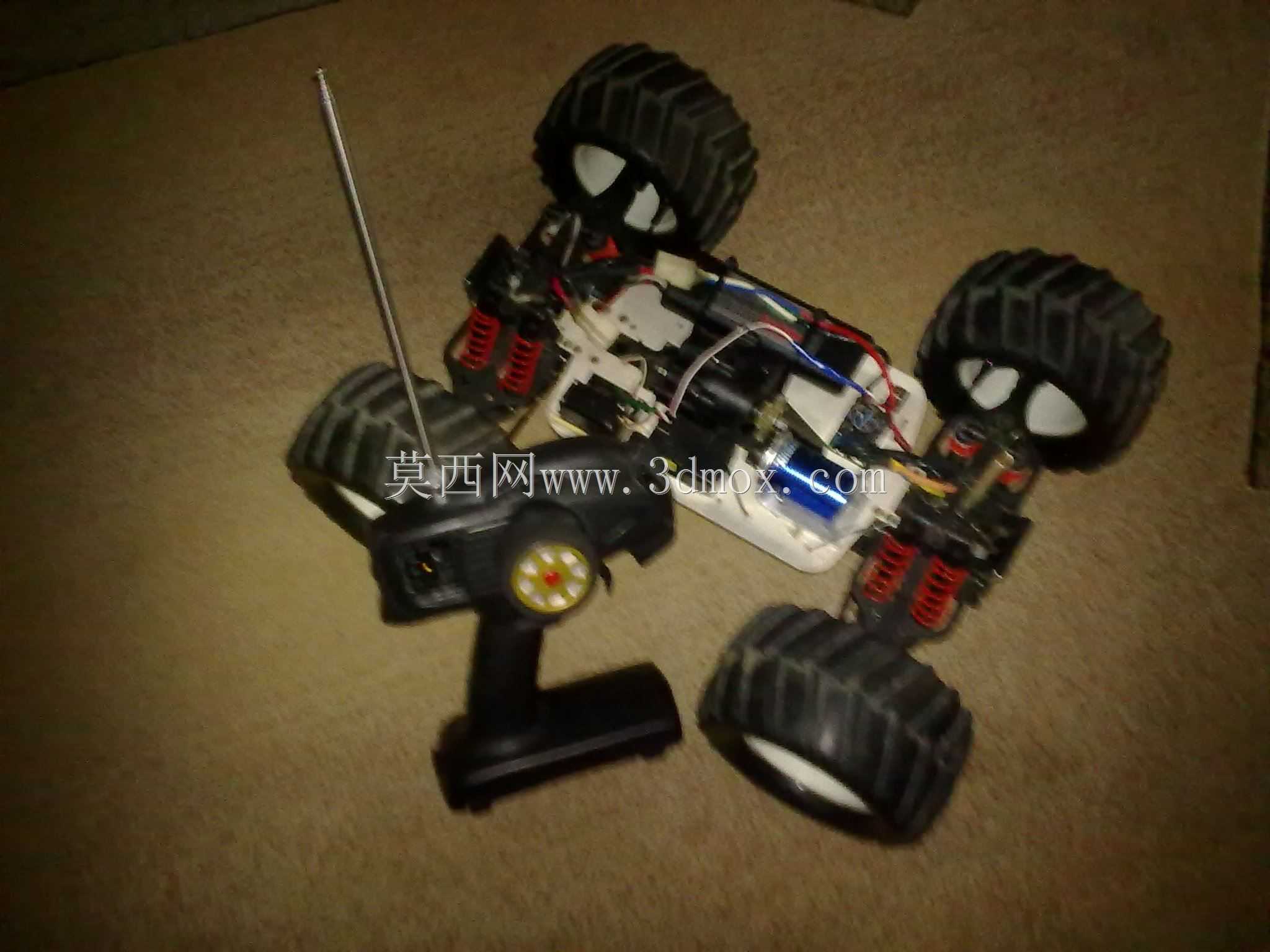

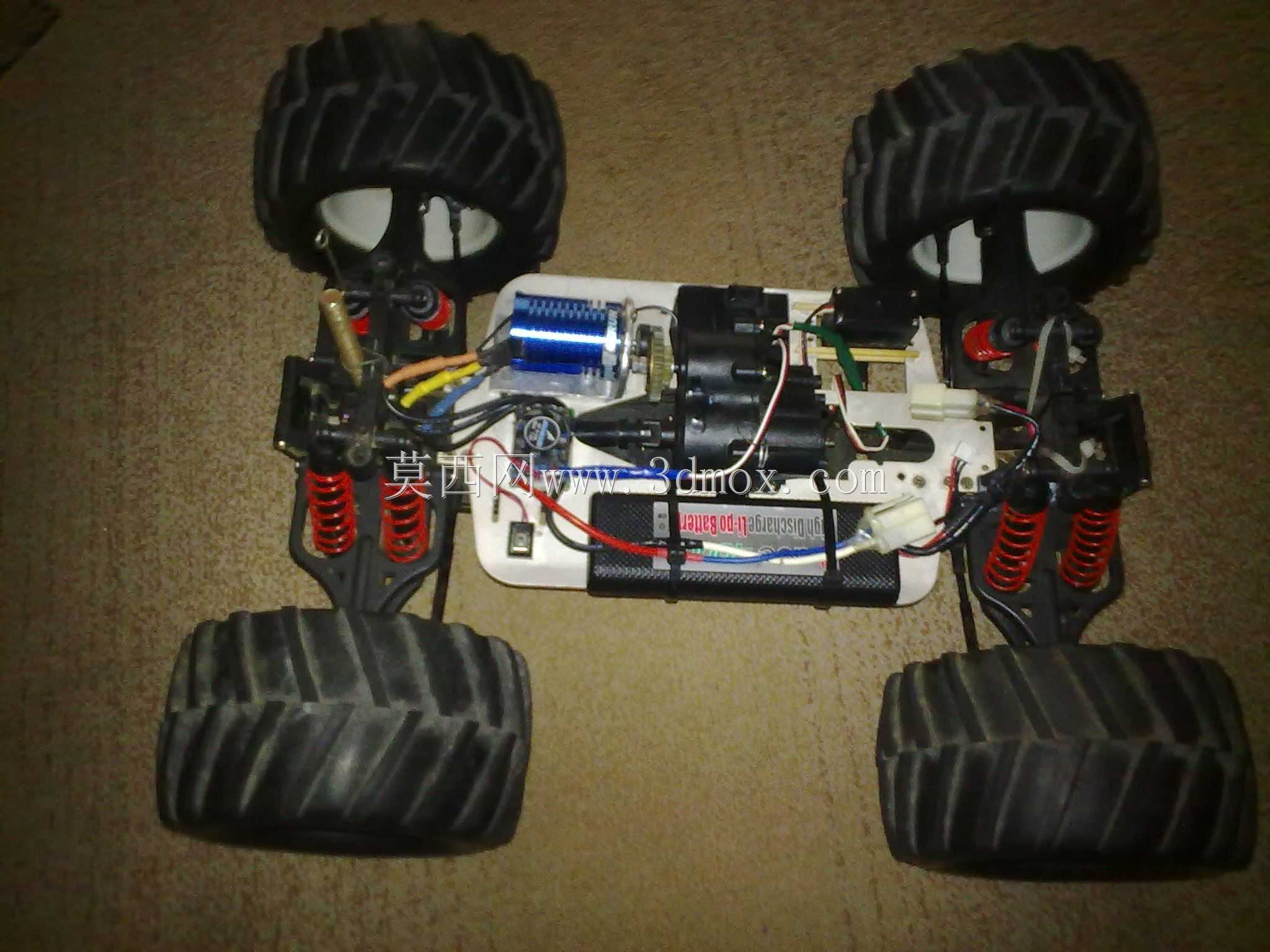

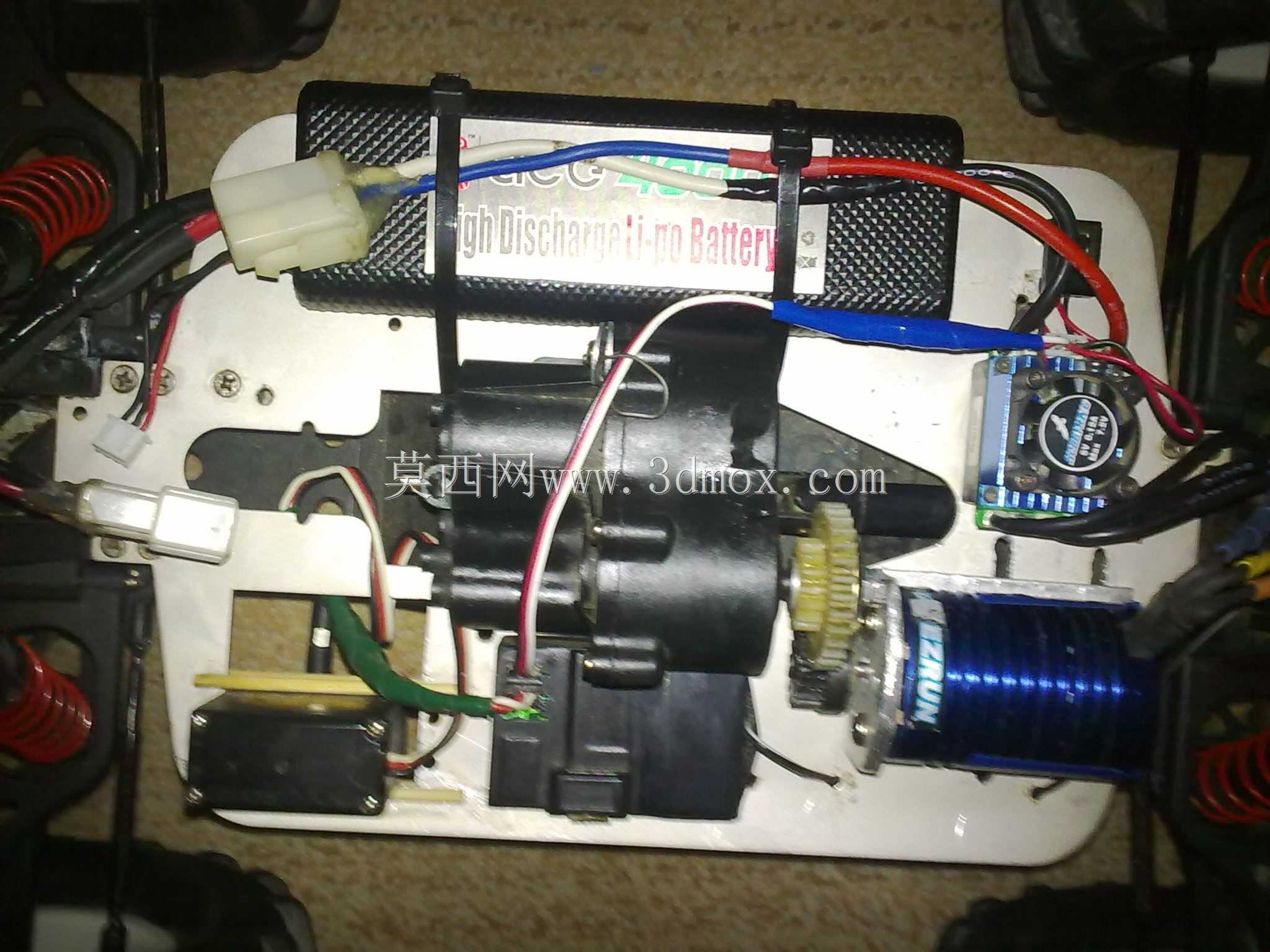

　　零散分布的碎石障碍时，可提供足够的轮上牵引力完成攀爬动作。转向机构采用拉杆式直连设计，转向舵机安装位置靠近前桥中心，缩短转向拉杆的长度，减少转向动作的响应延迟，同时在拉杆连接位置预留了调节余量，可根据实际行驶需求调整前轮前束参数，适配不同抓地力路面的转向特性。车身框架采用分层式结构设计，上层为电控元件安装位，预留了接收机、电调、舵机控制线的走线空间，所有线路都沿车架内侧排布，避免越野过程中飞溅的砂石、泥水剐蹭线路造成故障；下层为电池安装舱，可根据续航需求匹配不同容量的动力电池，安装位设置了弹性固定结构，能够在颠簸行驶时限制电池位移，避免重量偏移影响整车操控平衡。遥控接收天线采用垂直外置的安装方式，沿车身侧部向上延伸，减少金属车架、

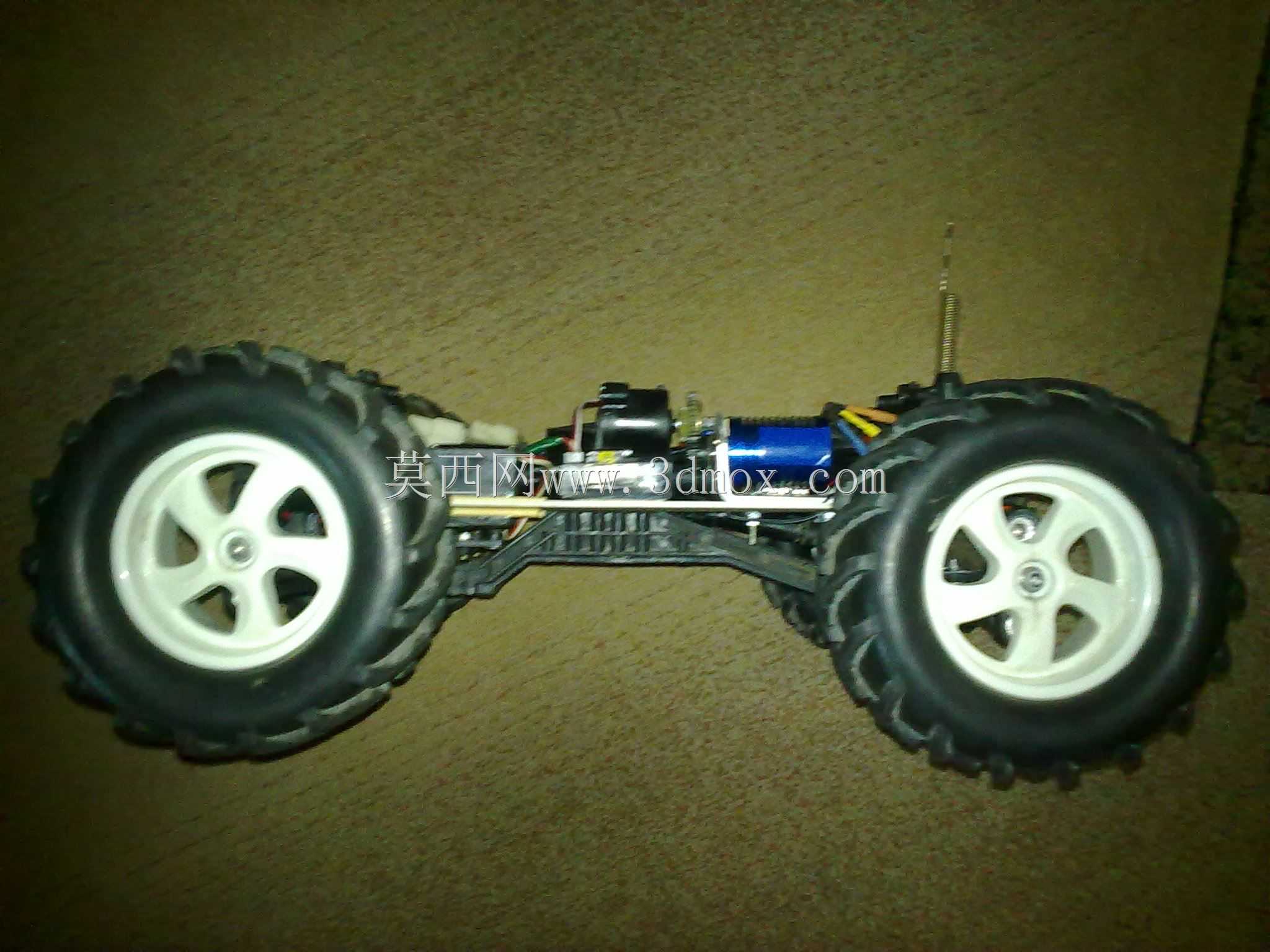

　　动力线路对遥控信号的屏蔽，保证复杂地形下的遥控信号稳定传输，有效控制距离可覆盖常规户外越野的活动范围。轮胎部分选用大直径宽胎面设计，胎块高度较高且排布间距大，在松软泥土路面行驶时，胎块可嵌入土层提供额外抓地力，同时胎面的自清洁结构能够在轮胎转动过程中快速甩出嵌入胎纹的泥土，避免胎面被泥土填满导致抓地力下降。悬架的阻尼参数经过匹配调校，弹簧刚度兼顾了平路行驶的支撑性与越障时的压缩行程，当车轮碾过高度不超过轮胎半径的障碍时，悬架可压缩足够行程让轮胎贴附障碍表面，不会因为悬架过硬导致车轮弹起失去抓地力。整车的安装边界充分考虑了DIY改装的兼容性，车架上预留了多处通用安装孔位，可根据后续使用需求加装防撞结构、车壳固定柱、灯光组件等拓展配件，

　　孔位间距符合常规遥控模型改装件的通用安装标准，无需额外打孔即可完成配件加装。从实际使用场景来看，这款结构既可以满足户外越野娱乐的行驶需求，也可作为小型越野行走机构的验证原型，其底盘布局、悬架参数、动力排布的设计思路，可迁移应用到小型户外巡检机器人、地形探测移动平台的行走部分开发中，通过调整动力参数、车架尺寸即可适配不同负载的移动设备需求。在结构设计过程中，重点平衡了整车重量与结构强度的关系，车架主体采用轻量化的板材拼接结构，在受力较大的悬架安装位、转向舵机固定位做了局部加强处理，既不会因为过重导致动力负载过大，也能承受越野过程中的冲击载荷，避免长时间颠簸出现结构变形、连接位松动的问题。传动部分的齿轮啮合间隙经过反复调整，既保证传动效率，也能在车轮受到突然冲击时预留一定的缓冲余量，避免硬冲击打坏传动齿轮。转向部分的舵机保护结构可在车轮受到侧向撞击时自动卸力，避免冲击力直接传递到舵机内部齿轮造成损坏，提升整车在粗暴操作场景下的耐用性。
