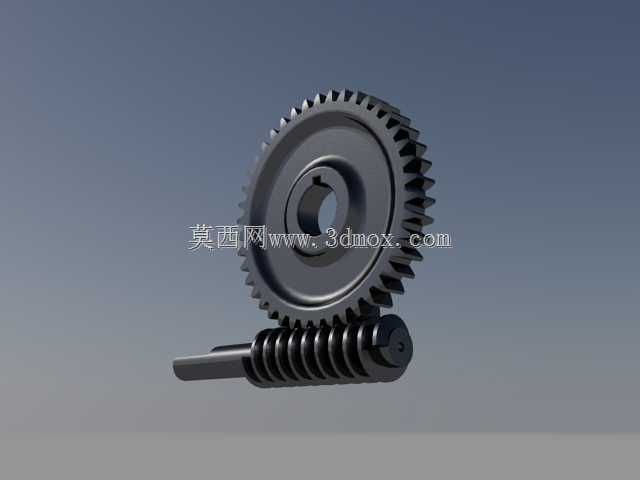

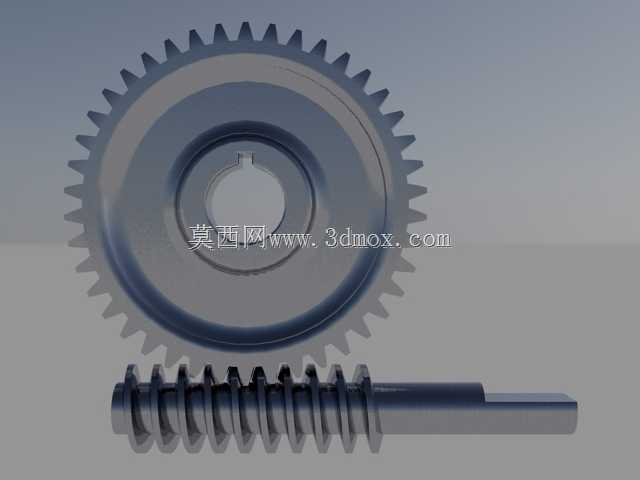

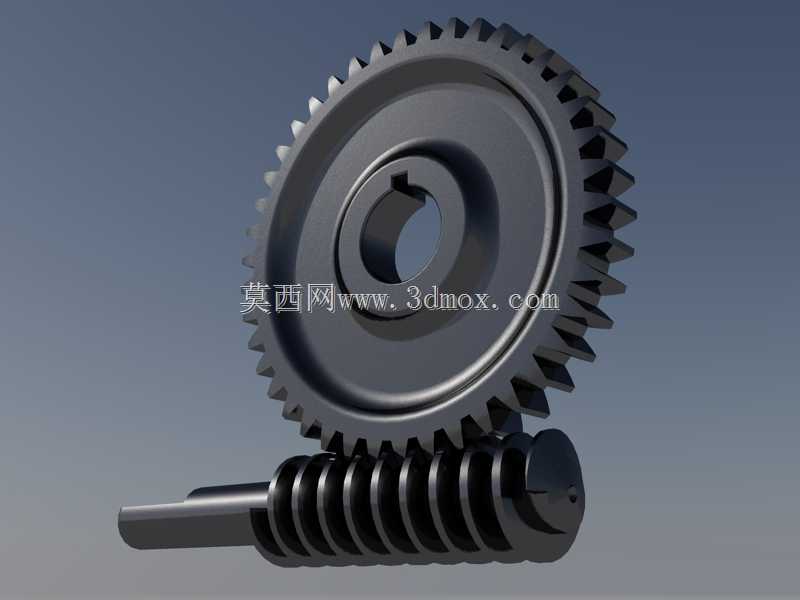

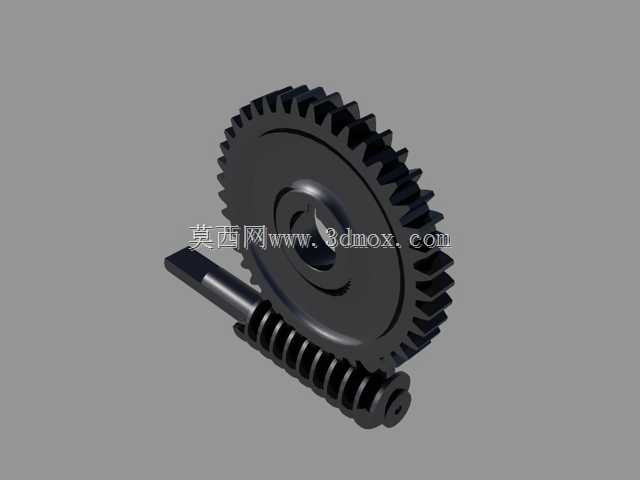

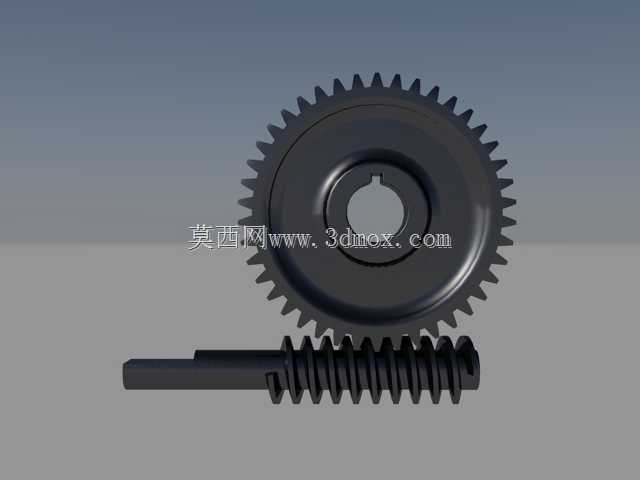

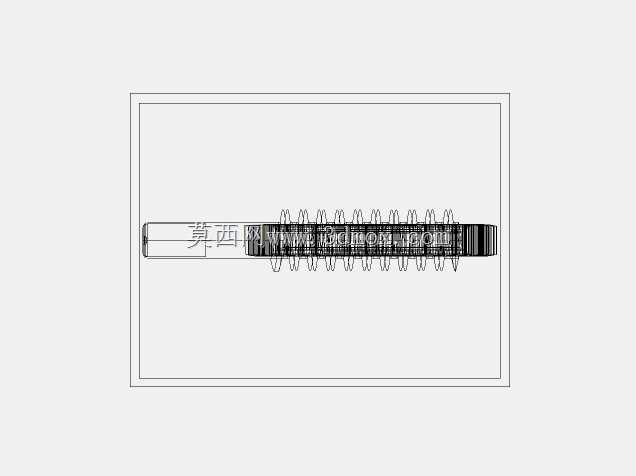

  这套蜗轮蜗杆啮合副,是交错轴传动场景里极为常用的减速结构,日常在轻工输送线、小型自动化设备进给机构、阀门驱动装置里都能见到它的身影,核心作用是在空间垂直交错的两根轴之间传递大扭矩的同时实现大减速比传动,相比平行轴齿轮组,它的单级传动比可以做到很大,不需要多级齿轮叠加就能获得很低的输出转速,整体占用的安装空间更紧凑,很适合对安装体积有严格限制的小型设备布局。从结构设计逻辑来看,蜗杆采用的是阿基米德齿形,加工时可以用普通车床通过成型车刀直接切削,不需要特殊的定制刀具,量产加工的成本控制更友好,齿部的螺旋升角经过匹配计算,和蜗轮的齿面形成线接触啮合,相比点接触的交错轴斜齿轮,啮合时的接触应力更小,运行过程中的噪音更低,传动平稳性更好,

  同时具备反向自锁的特性,也就是只能由蜗杆带动蜗轮转动,蜗轮无法反向驱动蜗杆,这一特性在起重、升降类设备里可以省去额外的制动结构,避免负载下坠带来的安全隐患。蜗轮的轮芯采用带键槽的通孔设计,中心孔的键槽采用标准平键规格,输出轴装配时不需要做特殊的定制加工,直接采用标准平键就能实现周向固定,传递扭矩时不会出现打滑错位;轮缘部分的齿向是和蜗杆螺旋角完全匹配的弧形齿,啮合时可以同时有多个齿参与接触,单齿承受的载荷被分摊,抗冲击能力比单齿啮合的结构强很多,即使是有瞬时过载的工况,也不容易出现断齿失效。在安装边界上,这套啮合副的中心距是经过严格校核的,安装时需要保证蜗杆轴线和蜗轮轴线的空间垂直度误差控制在允许范围内,

  同时轴向定位要预留合适的齿侧间隙,间隙太小会导致运行时齿面磨损加剧、温升过快,间隙太大则会出现传动回程误差,影响进给类设备的定位精度;蜗杆的两端轴颈可以适配标准深沟球轴承,安装座的孔位按照标准轴承外径设计即可,不需要额外定制特殊轴承,后期维护更换配件的通用性很强。实际应用中,这类传动副通常会搭配密封壳体使用,壳体内加注润滑脂或者齿轮油,因为蜗杆和蜗轮啮合时齿面存在相对滑动,润滑不充分的话很容易出现齿面胶合磨损,尤其是蜗轮如果采用铜合金材质的话,良好的润滑可以大幅延长使用寿命,在转速不高的间歇传动场景下,采用脂润滑就能满足使用要求,连续高转速运行的场景则需要采用油浴润滑,同时在壳体上设置透气塞,避免内部温升导致压力过高出现漏油。

  设计建模过程中,齿部的参数匹配是核心要点,蜗杆的模数、头数、螺旋升角和蜗轮的齿数、变位系数需要完全对应,否则会出现啮合干涉,要么装不进去,要么转动时卡滞、噪音大;建模时先通过参数方程生成蜗杆的螺旋齿面,再按照啮合关系生成蜗轮的共轭齿面,最后做结构倒角、退刀槽这些工艺细节,退刀槽的尺寸要符合加工工艺要求,不然滚齿加工时刀具会和轮芯发生干涉,无法加工出完整的齿形。很多新手在设计这类结构时容易忽略安装调整的余量,把蜗轮和蜗杆的安装位做成完全固定的不可调结构,实际装配时因为加工误差的存在,很难保证啮合位置刚好在齿面的最佳接触区,所以通常会把蜗杆的轴承座做成可调整的结构,通过垫片调整轴向位置,让蜗轮和蜗杆的接触斑点处于齿面的中间位置,这样运行时的负载分布最均匀,使用寿命也最长。另外在选型计算时,不能只看额定输出扭矩,还要考虑使用工况的载荷系数,有冲击载荷的场景要把扭矩裕量留足,因为蜗轮齿面的接触强度是这类传动副的薄弱环节,过载很容易导致齿面点蚀甚至胶合,尤其是连续运行的工况,还要校核热平衡,避免温升过高导致润滑失效。
