变电站户外高压避雷器三维结构设计

　　本次建模的避雷器核心应用场景为10kV-35kV电压等级的户外变电站进线侧、母线分段处以及变压器高压侧端，是电力系统过电压防护的核心一次设备，日常运行中承担着限制雷电过电压、操作过电压幅值的核心作用，避免电网瞬时电压尖峰击穿变压器、断路器等核心昂贵电气设备的绝缘层，直接决定变电站整体运行的绝缘配合裕度。从实际工程落地的角度看，这类避雷器的安装边界需要严格匹配户外电力金具的通用安装规范，接线端采用标准扁铜排开孔结构，可直接与变电站母排、设备线夹完成螺栓紧固，无需额外定制转接件；底部安装端预留的固定孔位适配常规电力横担的安装孔距，安装时需要保证设备整体垂直偏差不超过2度，避免伞裙表面积水形成沿面放电通道，这一安装要求在建模时已经通过安装面的基准定位做了对应约束，结构工程师在做变电站整体布置仿真时可直接调用模型做干涉检查，不需要额外调整安装基准。

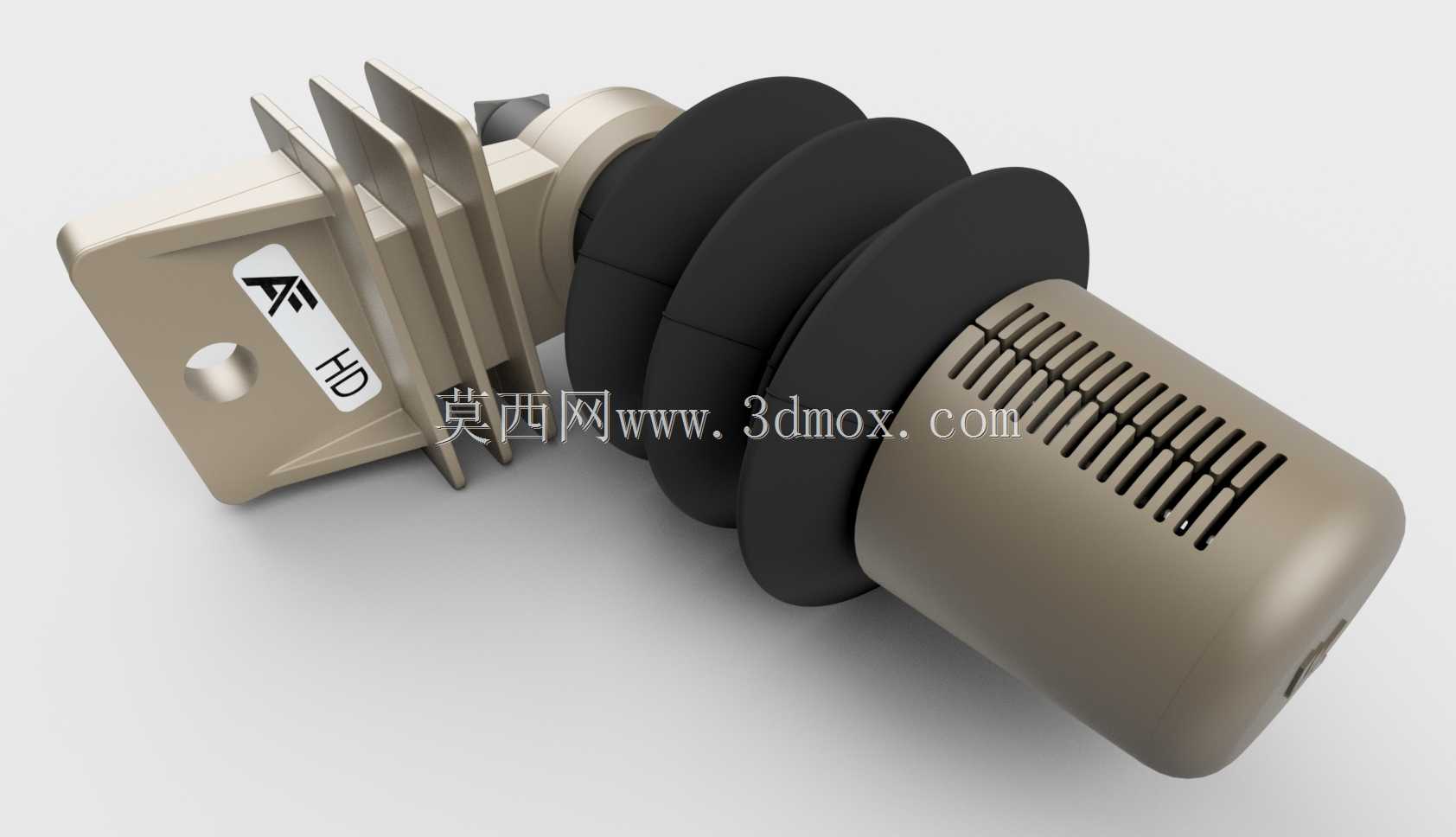

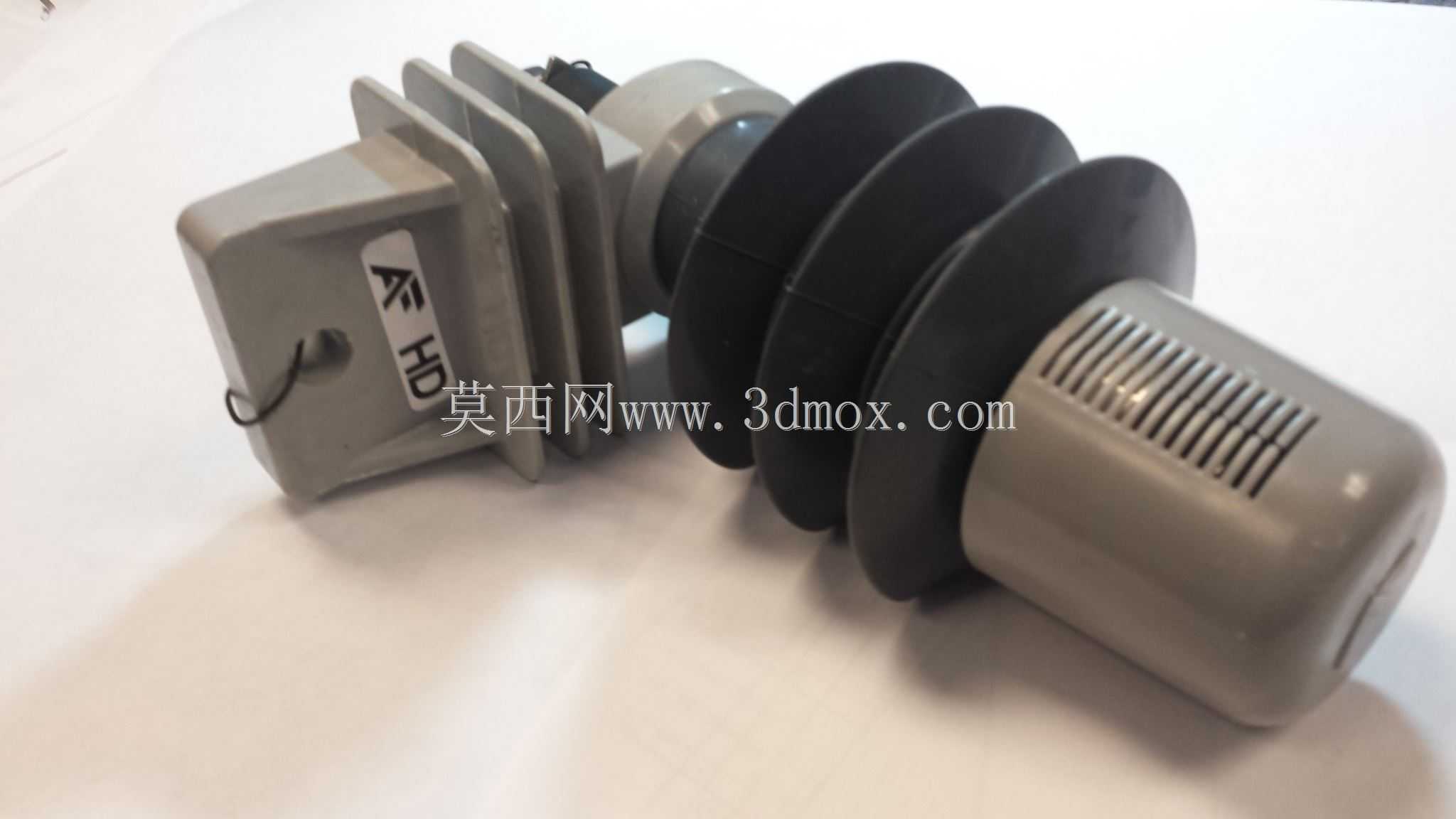

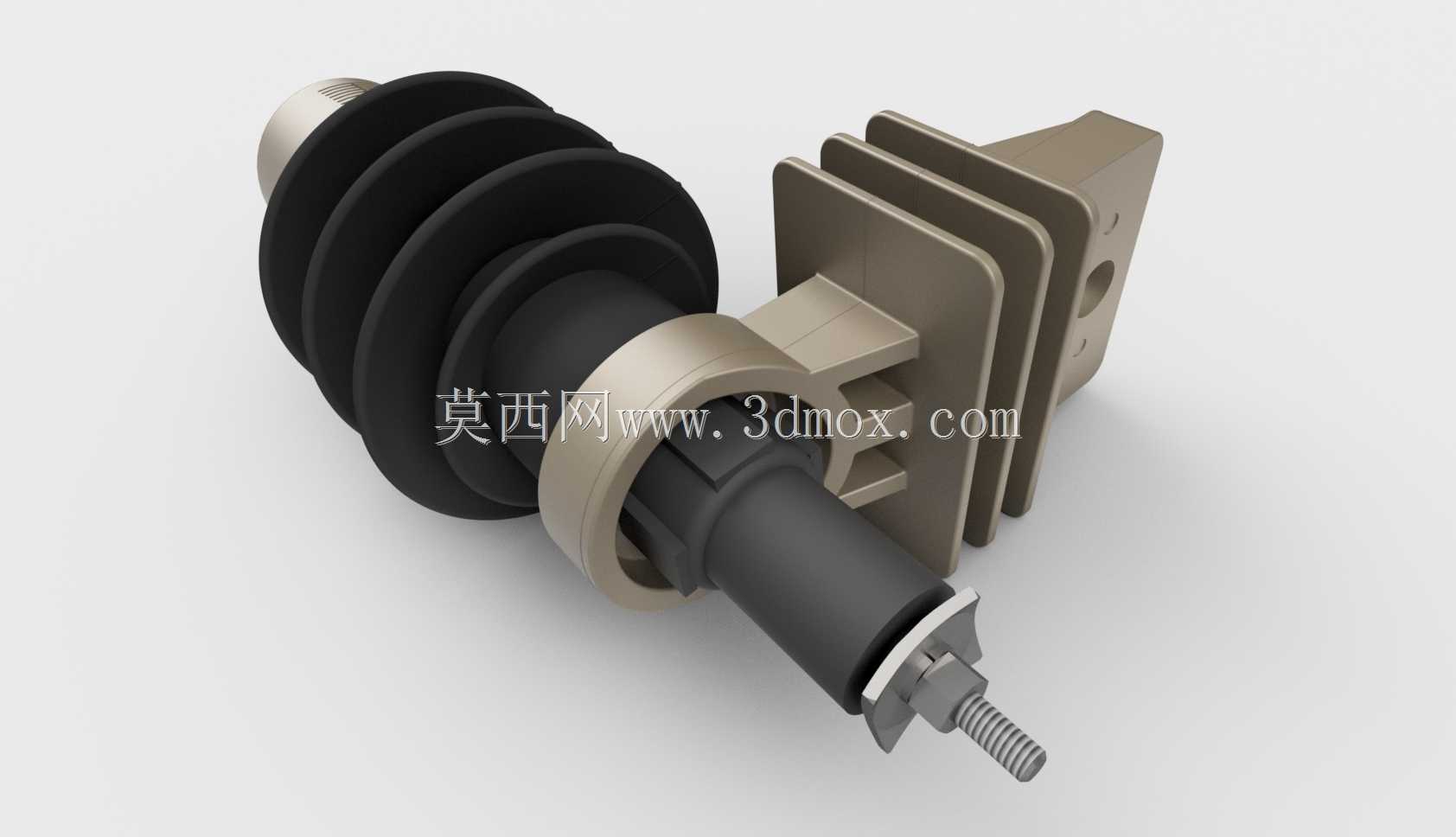

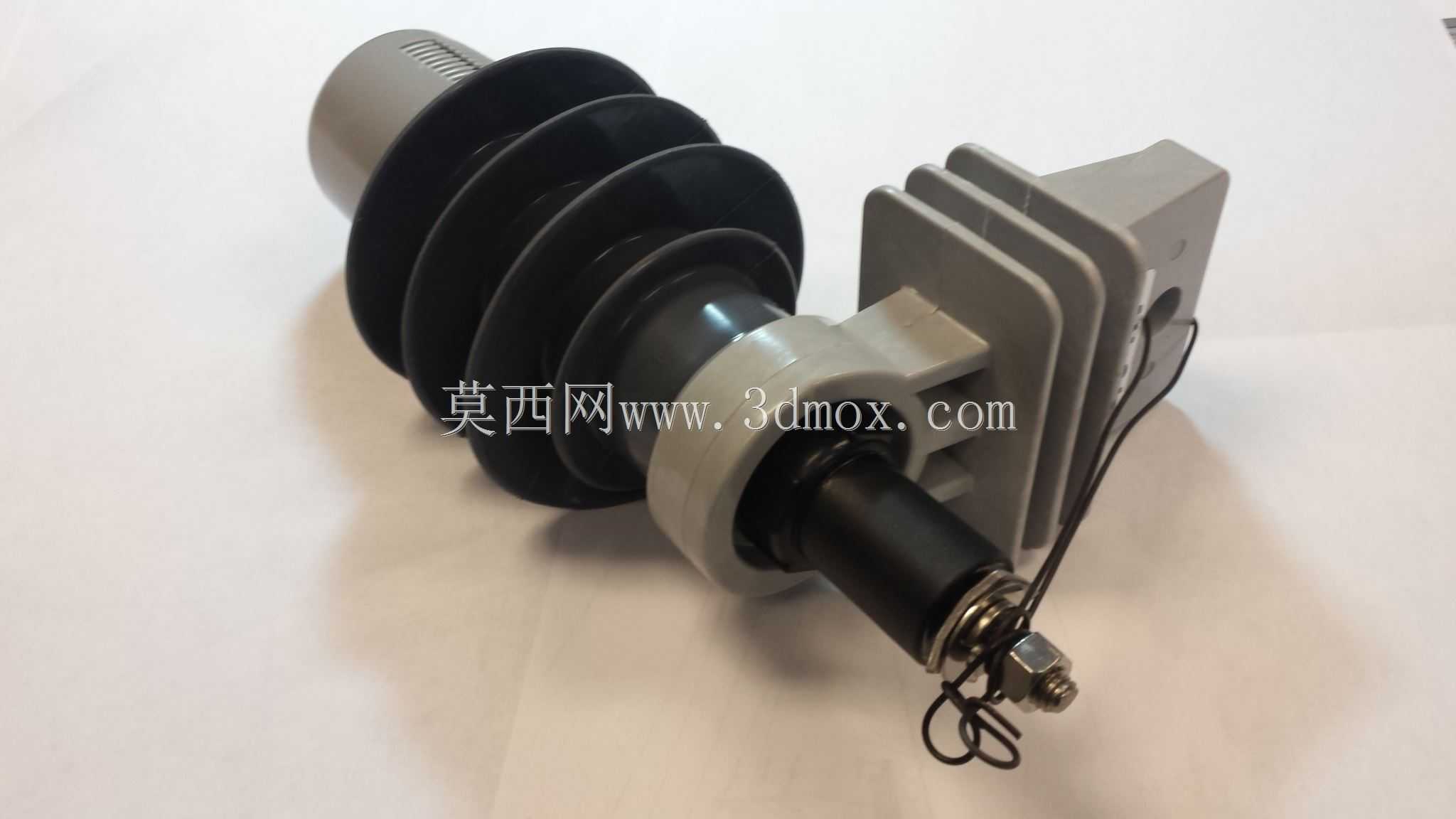

　　从产品功能特性来看，模型完整还原了实物的三段式核心结构：顶部接线端采用带散热鳍片的金属电极结构，这部分结构并非冗余设计，实际运行中避雷器在泄放雷电流时会产生瞬时大电流，鳍片结构可以快速增大散热面积，避免瞬时温升过高导致电极氧化接触不良；中间段的硅橡胶伞裙是外绝缘的核心结构，建模时严格还原了大小伞交替的排布方式，这种结构可以在雨天阻断伞裙表面的连续水膜，同时增大沿面爬电距离，满足户外污秽地区的绝缘要求，伞裙的倾斜角度也完全参照实物设计，保证降雨时伞裙表面的积水可以快速滴落，不会在伞裙边缘形成连续水柱引发闪络；底部的金属筒体为氧化锌电阻片的封装腔体，筒体表面的散热格栅可以将电阻片泄放电流时产生的热量及时散出，避免长期运行时内部积热导致电阻片老化加速，筒体与伞裙的结合处做了凸台密封结构，还原了实物的密封圈安装位，可保证户外长期运行时雨水、潮气不会侵入腔体内部导致绝缘失效。

　　设计思路上完全遵循电力设备的工程实际逻辑，没有做多余的艺术化修饰，所有结构特征都对应实际的功能需求：顶部电极的标识区域还原了现场设备的相位标识位，方便运维人员现场辨识设备相位；伞裙的数量、相邻伞裙的间距都严格参照对应电压等级的爬电比距要求设计，满足Ⅲ级污秽地区的外绝缘要求；底部筒体的长度、直径参数匹配常规同电压等级避雷器的电阻片堆叠尺寸，内部腔体预留的空间可以完整容纳氧化锌电阻片、弹簧压紧结构以及绝缘支撑杆，结构工程师在做二次开发或者内部结构拆解演示时，可以直接基于现有模型拆分内部零件，不需要重新调整外部壳体的尺寸边界。

　　从外形尺寸的工程适配性来看，模型整体长度、最大外径都匹配行业通用的安装尺寸要求，接线端铜排的开孔尺寸适配M12、M16两种常用的电力螺栓规格，底部安装座的孔距适配100mm、120mm两种常规横担孔距，在做变电站三维整体布置时，不需要额外调整安装位置的预留空间，可直接与现有母线支架、变压器高压套管的模型完成装配对接，也可以直接用于模拟带电距离校验，核对设备与相邻接地构件、不同相导体之间的安全净距是否满足规范要求。另外模型还原的伞裙边缘厚度、筒体壁厚等细节参数，也可以直接用于设备的受力仿真，校核大风、覆冰工况下的设备结构强度，为安装支架的选型计算提供准确的外形载荷依据。
