修正尺寸后的医用人工呼吸囊结构

　　这款人工通气囊的结构设计，核心是解决临床场景下实物配件与原有工程图纸尺寸不匹配的适配问题，在急救通气类医疗设备的配套耗材领域，这类囊体是简易呼吸器的核心弹性部件，直接决定人工通气操作的送气效率与使用手感。日常临床应用中，不管是院前急救转运、院内急诊抢救，还是手术室麻醉机配套的手动通气备用装置，这类弹性囊体都需要反复被挤压、回弹，完成气体的输送与补充，对结构尺寸的匹配度、囊壁的形变均匀性都有明确的工程要求。

　　从实际使用场景来看，囊体两端分别对接进气阀与患者端的呼吸阀组，安装时需要保证接口的同轴度与插接深度，一旦囊体轴向长度存在偏差，装配后会出现阀组歪斜、密封面贴合不严的问题，轻则导致通气时漏气，无法达到要求的送气压力，重则在挤压送气过程中出现接口脱开，直接中断抢救操作。这次的结构修正，首先是基于临床实际使用的实物囊体完成逆向测绘，对比原有图纸的轴向尺寸偏差，重新调整囊体的整体长度参数，同时保证两端接口的插接段尺寸、锥度完全匹配通用呼吸阀组的安装标准，不需要额外修改配套阀件的结构就能直接替换使用。

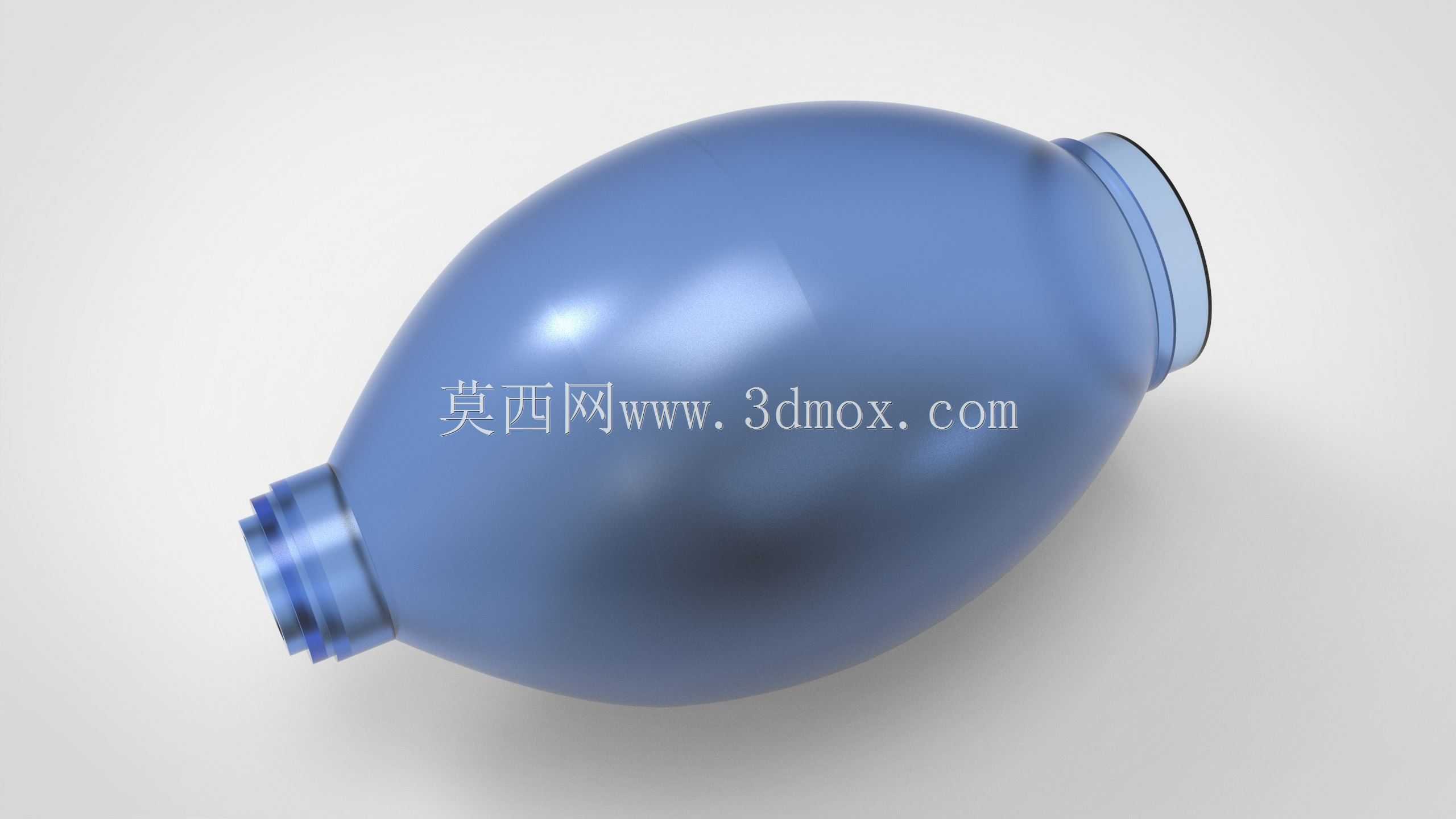

　　囊体的外形采用椭球型流线结构，这种形态不是单纯的外观设计，而是经过力学形变验证的：椭球结构在受到手掌均匀挤压时，囊壁的形变会从受力中心向两端均匀传导，不会出现局部应力集中导致的囊壁褶皱、回弹卡滞问题，同时椭球的曲面弧度贴合普通人手掌的握持曲线，急救人员长时间连续捏持操作也不容易出现手部疲劳。囊壁的厚度设计采用渐变式结构，中间握持区域的壁厚略薄，保证挤压时的形变灵敏度，两端接口衔接区域的壁厚逐步加厚，提升接口位置的结构强度，避免反复插拔、挤压过程中出现接口开裂的问题。

　　在安装边界的设计上，两端的接口都做了限位凸台结构，当阀组插接到位时会有明确的触感反馈，同时凸台可以起到轴向定位作用，保证囊体装配后的整体长度在设计公差范围内，不会因为插接深度不一致导致整体尺寸偏差。接口的密封面采用微锥面设计，配合阀组的插接段可以实现无额外密封件的过盈密封，减少装配零件数量的同时，提升密封可靠性，避免反复消毒使用后密封件老化导致的漏气问题。

　　从功能特性来看，修正尺寸后的囊体回弹速率匹配临床通气的频率要求，松开挤压后囊体可以在1秒内完成回弹复张，快速填充新鲜气体，满足每分钟12到16次的常规人工通气频率需求，不会因为回弹过慢导致下次送气时气量不足。囊体的内部型腔做了平滑过渡处理，没有突兀的转角或凸起，避免清洁消毒时出现污物残留，符合医用耗材的清洁要求。同时囊体的外部曲面没有尖锐棱角，在急救操作中即使碰到患者面部或操作人员手部，也不会造成额外的损伤。

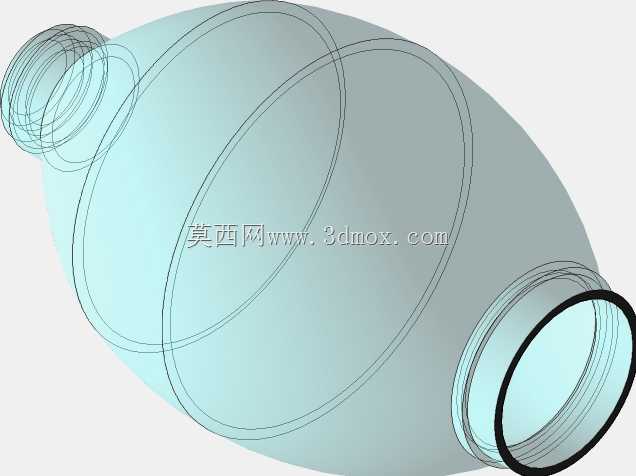

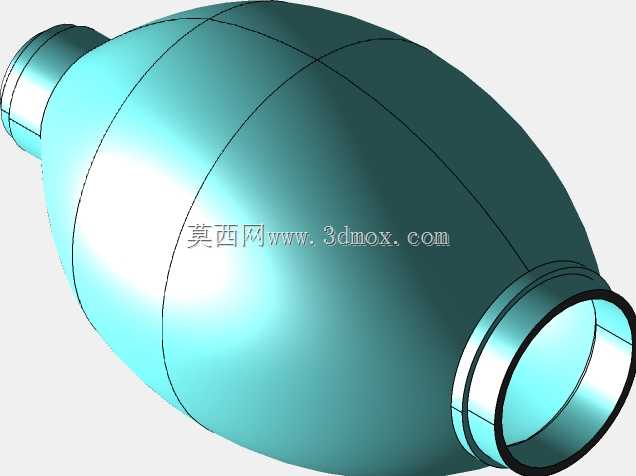

　　在结构建模过程中，首先是对实物的关键尺寸进行多点测量，包括囊体的最大外径、轴向总长度、两端接口的内径、外径、插接段长度、锥度参数，再通过曲面拟合完成整体外形的构建，之后通过形变仿真模拟挤压过程的应力分布，调整壁厚参数保证形变均匀，最后验证装配后的整体尺寸与配套阀组、面罩的适配性，确保所有安装边界都符合通用急救呼吸设备的配套标准，不需要额外定制配件就能直接投入使用。
