在桌面级数控制造设备的出厂校验、日常性能调试环节,往往需要一套结构简单、传动直观的负载模拟机构,来验证设备的运动控制精度、进给响应一致性以及加工路径的实际执行效果,这款手摇式齿轮变速装置正是针对这类测试场景开发的功能件。不同于工业级设备配套的重载变速结构,这款装置的核心设计逻辑是轻量化、易拆装、传动比直观可见,不需要额外的动力输入,仅通过手摇操作就能输出稳定的转速变化,适配CNC路由器、桌面级3D打印机、小型激光切割机这类轻载加工设备的测试需求。

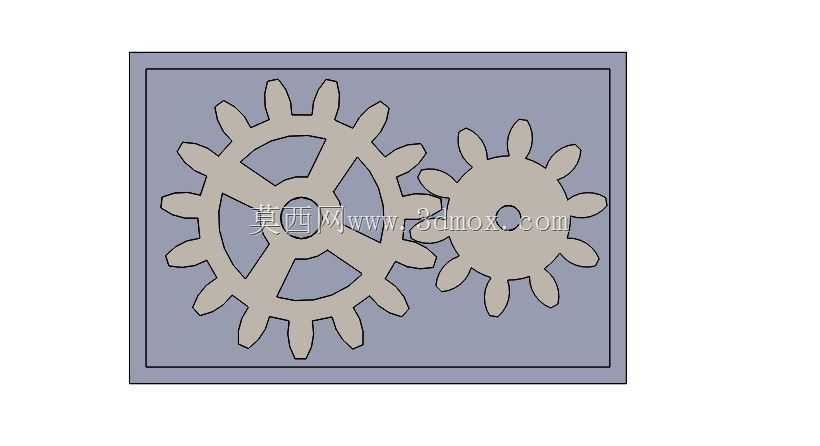

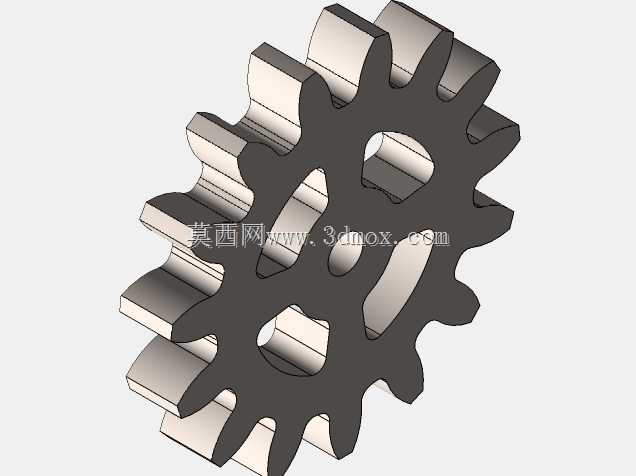

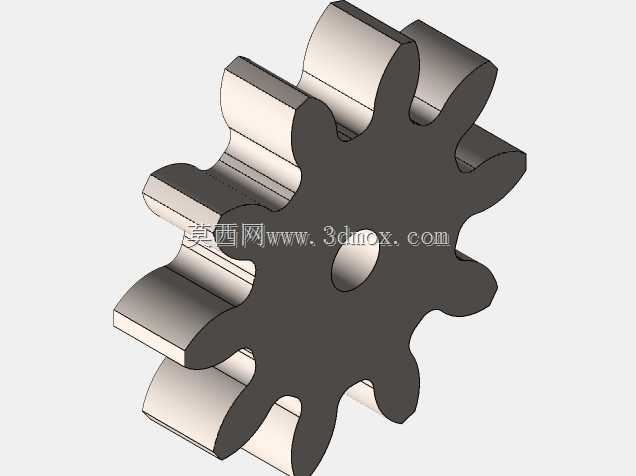

从结构设计来看,装置采用直齿圆柱齿轮啮合传动方案,大小两个齿轮的齿数比经过反复校核,既保证手摇输入时的阻力处于舒适区间,不会因为传动比过大导致摇动手感过重,也不会因为传动比过小无法体现变速后的转速差,测试人员可以通过手摇输入轴的转速,直观观察输出端的转速变化,以此判断被测设备的运动采集模块是否能准确识别转速差、进给系统是否能跟随变速信号做出对应调整。齿轮的齿形参数按照标准渐开线圆柱齿轮设计,啮合间隙控制在0.1mm以内,既避免了间隙过大导致的传动回差影响测试精度,也不会因为间隙过小出现卡滞、转动不畅的问题,齿轮的辐板采用镂空设计,在保证结构强度的前提下尽可能降低整体重量,方便测试人员快速拆装、搬运,适配不同工位的测试需求。

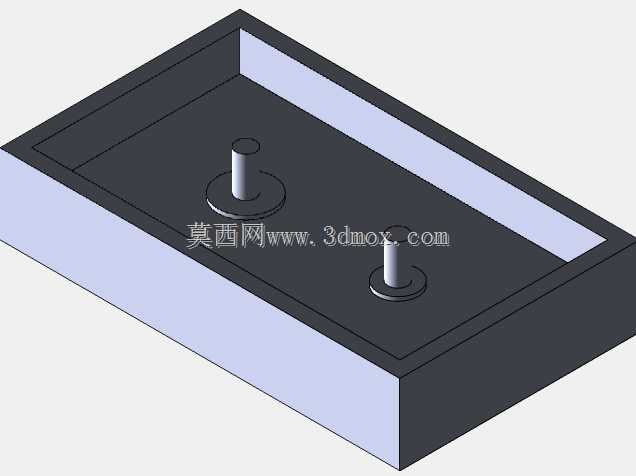

装置的外壳采用框式封闭结构,齿轮组完全容纳在框体内部,既可以避免测试过程中异物卡入齿轮啮合区域造成结构损坏,也能防止操作人员误触转动的齿轮造成安全隐患,框体的安装面预留了标准的安装孔位,孔位间距适配多数桌面级数控制造设备的工作台T型槽间距,不需要额外制作转接板就可以直接固定在被测设备的工作台上,安装边界控制在150mm×120mm×40mm的范围内,不会占用过多工作台空间,也不会和设备的其他运动部件发生干涉。外壳的壁厚设置为3mm,采用常见的工程塑料或者薄铝板都可以加工制作,不管是用3D打印快速制作原型,还是用激光切割板材拼接组装,都能快速得到可用的外壳结构,这也让这套装置本身就可以作为3D打印、激光切割设备的加工测试样件,一次性完成设备加工精度测试和测试工装制作的双重需求。
在实际应用场景中,这套变速装置可以承担多类测试任务:针对CNC路由器,可以将装置的输出轴连接到设备的进给负载模拟模块,通过手摇输入不同的转速,测试设备的进给速度跟随精度、反向间隙补偿效果;针对桌面级3D打印机,可以将装置固定在打印平台上,通过设备的探针模块扫描齿轮的轮廓,测试设备的扫描精度、打印路径的轮廓还原能力;针对小型激光切割机,可以直接用设备切割装置的齿轮零件、外壳板材,通过切割后的零件装配精度,判断设备的切割精度、光斑补偿参数是否设置合理。不同于需要外接电源、结构复杂的专业测试设备,这套手摇式变速装置不需要额外的动力配套,也不需要复杂的参数设置,测试人员拿到手就可以直接使用,非常适合小型加工工坊、设备经销商的售后调试、职业院校的数控制造专业教学演示场景,既可以作为设备测试的工装,也可以作为机械传动结构的教学演示模型,帮助初学者直观理解齿轮传动的变速原理、啮合特性。
设计过程中特意规避了复杂的非标零件,所有结构都采用标准化的几何参数,齿轮的模数、压力角都采用通用标准值,后续如果出现齿轮磨损,只需要按照标准参数重新加工替换即可,不需要重新测绘整套结构,维护成本极低。装置的输入轴特意做了滚花处理,手摇时的摩擦力足够,不会出现打滑的问题,输出轴采用标准的轴径设计,可以适配常见的联轴器、负载模块,不需要额外定制转接轴件。整套结构没有冗余的设计,每一处结构都服务于测试功能的实现,没有多余的装饰性结构,既降低了加工难度,也让整个装置的可靠性更高,在频繁的测试拆装过程中不容易出现结构损坏。
