槽轮式间歇转位传动机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:352450
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计

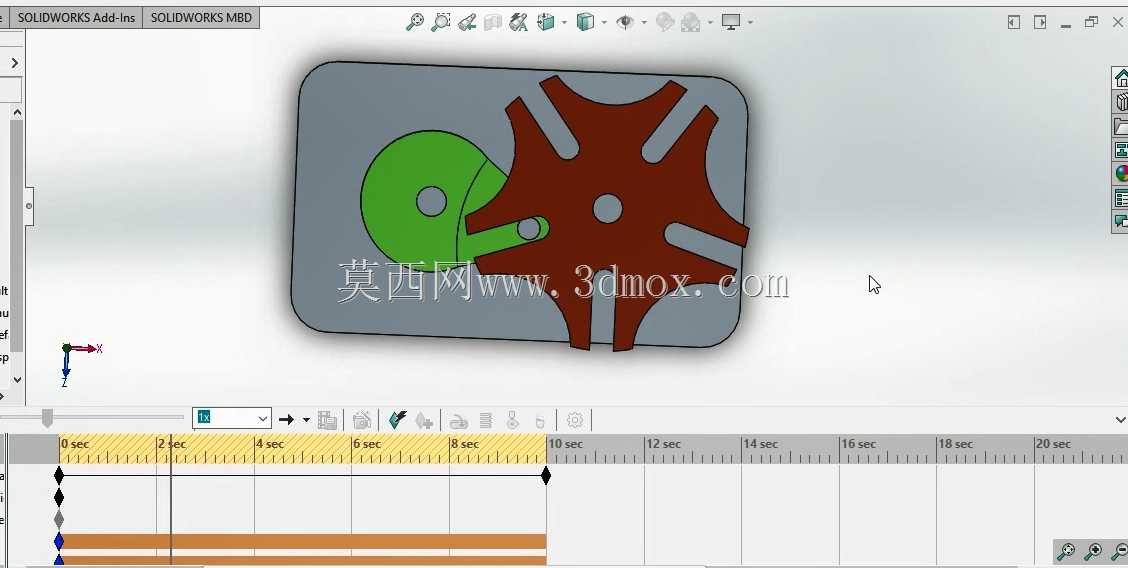

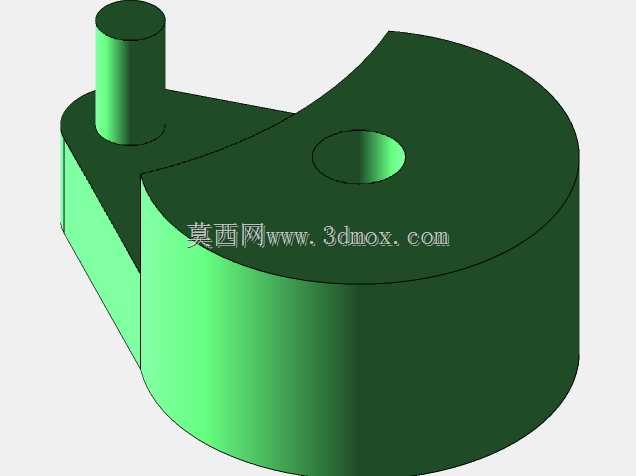

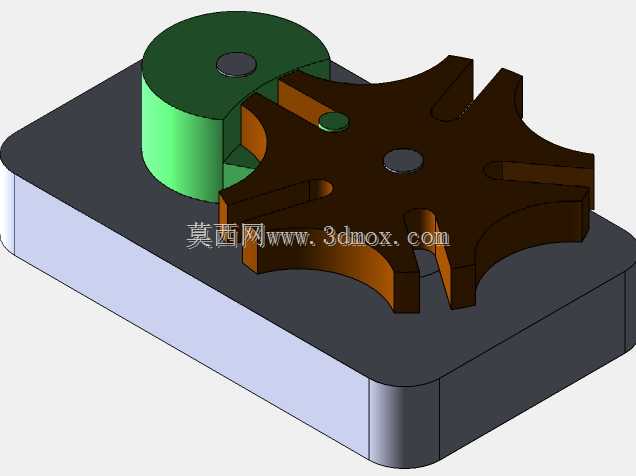

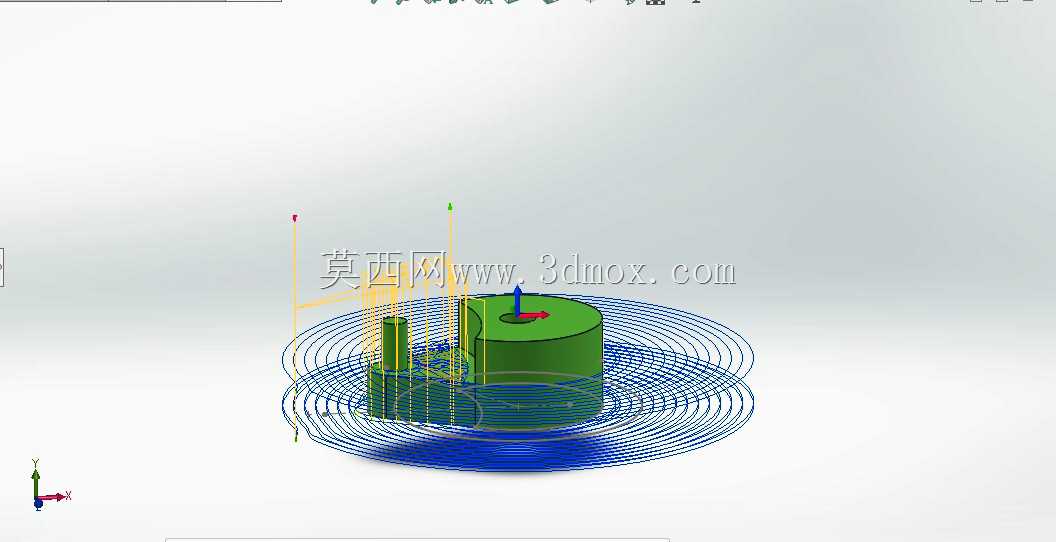

  这套间歇转位传动结构,核心采用外啮合槽轮配合主动拨销的经典传动形式,主要适配需要周期性间歇转位、工位切换的自动化作业场景,常见于多工位转盘装配设备、间歇送料机构、轻工包装线的分度转位单元,也可用于小型专用机床的工位转台驱动,替代部分成本更高的凸轮分割器方案,在中低速、轻载间歇传动工况下具备结构简单、维护便捷的优势。从实际功能实现来看,主动侧的圆柱拨盘做连续匀速回转,当拨盘上的圆柱销进入槽轮的径向导槽时,会推动槽轮完成固定角度的转位动作,当圆柱销脱离导槽后,拨盘上的锁止弧会与槽轮的凹弧面完全贴合,将槽轮锁止在固定工位位置,避免工位偏移,整套机构不需要额外的定位锁止结构,依靠自身型面配合就能实现转位-锁止的动作循环,

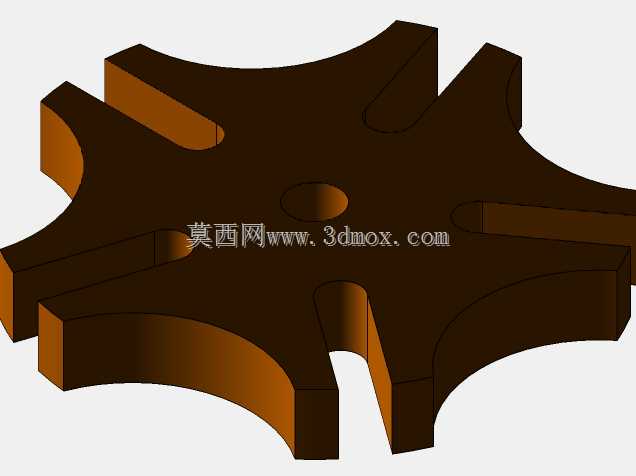

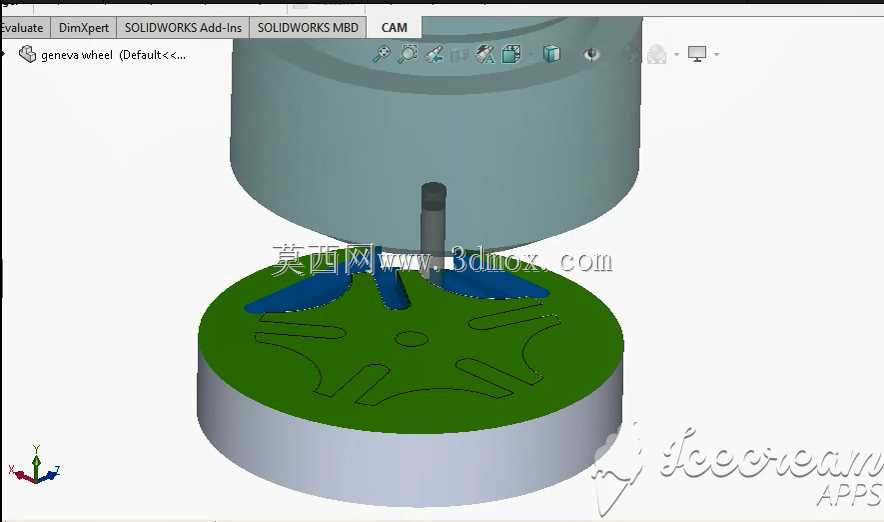

  转位角度由槽轮的槽数直接决定,这套结构采用六槽设计,单次转位角度为60度,可适配六工位的作业需求,若需调整工位数量,仅需修改槽轮槽数与拨盘回转中心距即可完成适配。设计过程中首先要确认的是中心距参数,也就是主动拨盘回转中心与槽轮回转中心的直线距离,这个尺寸直接决定了机构的安装边界,拨盘上圆柱销的回转半径需要与中心距、槽轮的槽深做匹配计算,既要保证圆柱销能顺利进入导槽无卡滞,也要保证锁止弧在静止阶段完全贴合无窜动间隙;槽轮的导槽侧壁需要做微小的拔模斜度,避免加工装配误差导致的转位卡滞,导槽与圆柱销的配合间隙控制在0.02-0.05mm区间,间隙过大会导致转位到位后存在冲击间隙,加速配合面磨损,间隙过小则会在温度变化、

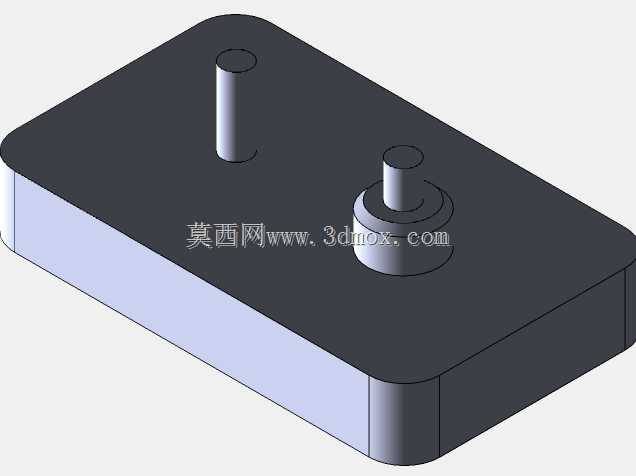

  润滑不足时出现卡滞问题。安装基准面采用一体化的安装底板设计,两个回转组件的轴承安装孔采用一次装夹镗孔加工,保证两轴的平行度公差控制在0.01mm以内,避免因轴系平行度超差导致圆柱销与导槽出现偏磨,大幅缩短机构使用寿命;主动拨盘的动力输入侧可直接连接减速电机输出轴,也可通过同步带轮、齿轮组接入设备主传动链,适配不同设备的动力布局需求。从工况适配角度来说,这套结构更适合转速不超过100rpm的间歇传动场景,转位过程中存在的柔性冲击是槽轮机构的固有特性,若用于更高转速的工况,需要对拨销进出导槽的阶段做缓冲设计,比如在槽轮与输出轴之间加装弹性阻尼套,吸收转位启停阶段的冲击载荷,降低运行噪音。锁止弧的配合面需要做表面淬火处理,

  硬度达到HRC45-50,避免长期锁止摩擦出现凹痕,导致锁止阶段槽轮出现微小窜动,影响工位定位精度;圆柱销采用轴承钢材质加工,表面粗糙度控制在Ra0.8以下,降低与导槽侧壁的摩擦系数,长期运行可定期在导槽与拨销接触面涂抹润滑脂,减少磨损量。整套机构的外形轮廓以安装底板为基准,整体厚度方向的尺寸由拨盘厚度、槽轮厚度以及底板厚度叠加决定,安装时可直接通过底板上的沉头孔固定在设备安装面,不需要额外设计复杂的安装支架,对于小型自动化设备的工位转位单元来说,这种集成式的结构设计能大幅减少装配调试的工作量,相比采用凸轮分割器的方案,整体结构成本更低,调试难度更小,对于工位数量固定、转位精度要求在0.1度以内的中低速工况,具备很高的应用性价比。设计建模过程中需要重点验证拨销进入导槽的瞬时位置,确保拨销进入导槽时的速度方向与导槽中心线方向重合,避免出现刚性撞击,这也是槽轮机构设计中最核心的校验点,若位置偏差过大,会导致机构启动瞬间出现卡顿,甚至出现传动卡死的问题;另外锁止弧的起止位置需要与拨销的进出位置精准对应,拨销刚脱离导槽的瞬间,锁止弧就要完全贴合槽轮的凹弧面,避免锁止阶段槽轮出现自由转动的空程。
