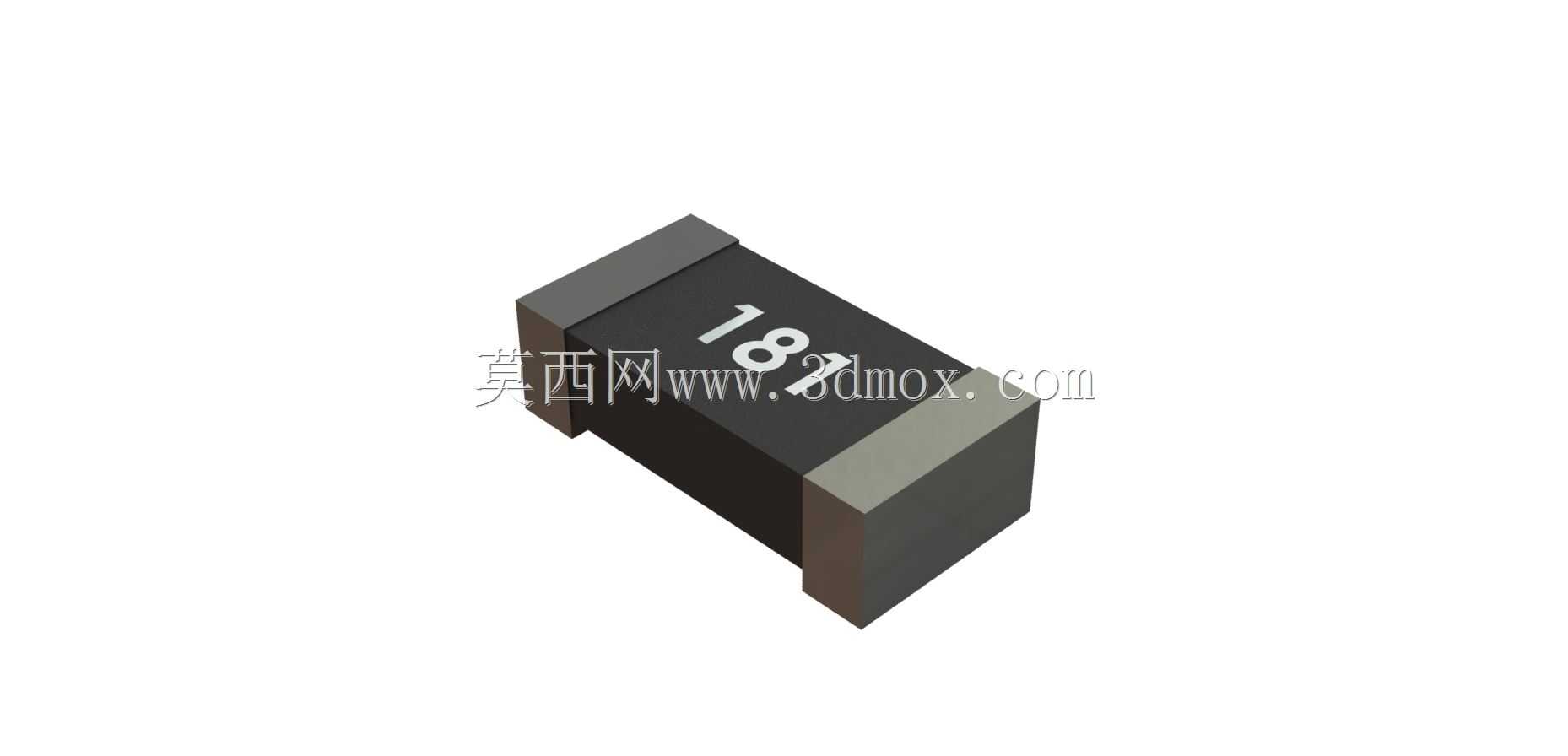

0603封装180欧姆贴片式片电阻三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线环节，0603封装的贴片电阻是应用占比极高的被动器件，这类片式电阻无需传统通孔插件的引脚弯折、波峰焊工序，完全适配SMT表面贴装生产线的高速贴装流程，能大幅压缩PCBA加工的工序时长，同时减少通孔占用的板层布线空间，提升高密度电路板的空间利用率。这款180欧姆阻值的0603片式电阻，在电路中主要承担限流、分压、阻抗匹配、信号衰减等核心作用，比如在MCU的IO口上拉回路、LED驱动的限流支路、模拟信号采集的分压网络中，该阻值规格的电阻都有非常广泛的应用场景，相比0402等更小封装的电阻，0603的封装尺寸兼顾了手工焊接的可操作性与高速贴装的稳定性，既适合小批量样机试制阶段的手工返修焊接，也能满足大批量量产线的贴装精度要求，不会因为封装尺寸过小导致飞片、立碑等焊接缺陷。

　　从结构设计角度看，这款片式电阻采用典型的三层叠层结构，主体为高纯度氧化铝陶瓷基底，陶瓷基底具备优异的绝缘性能与导热能力，能将电阻工作时产生的热量快速传导到PCB焊盘上，避免电阻长期过热导致阻值漂移；基底表面印刷有高精度的金属合金电阻层，通过激光调阻工艺将阻值精准控制在180欧姆的标称精度范围内，电阻层外部覆盖有黑色的环氧树脂保护层，起到绝缘、防潮、防机械磨损的作用，两端的端电极采用三层电镀结构，内层为镍铬合金阻挡层，中间为镍层提升焊接结合力，外层为镀锡层适配无铅焊料的回流焊工艺，端电极的尺寸设计严格遵循0603封装的通用标准，保证不同厂商生产的同封装电阻具备完全的互换性，不需要修改PCB焊盘设计就能直接替代。

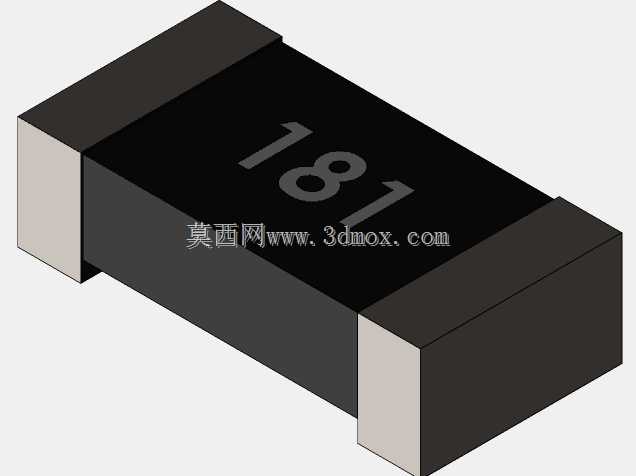

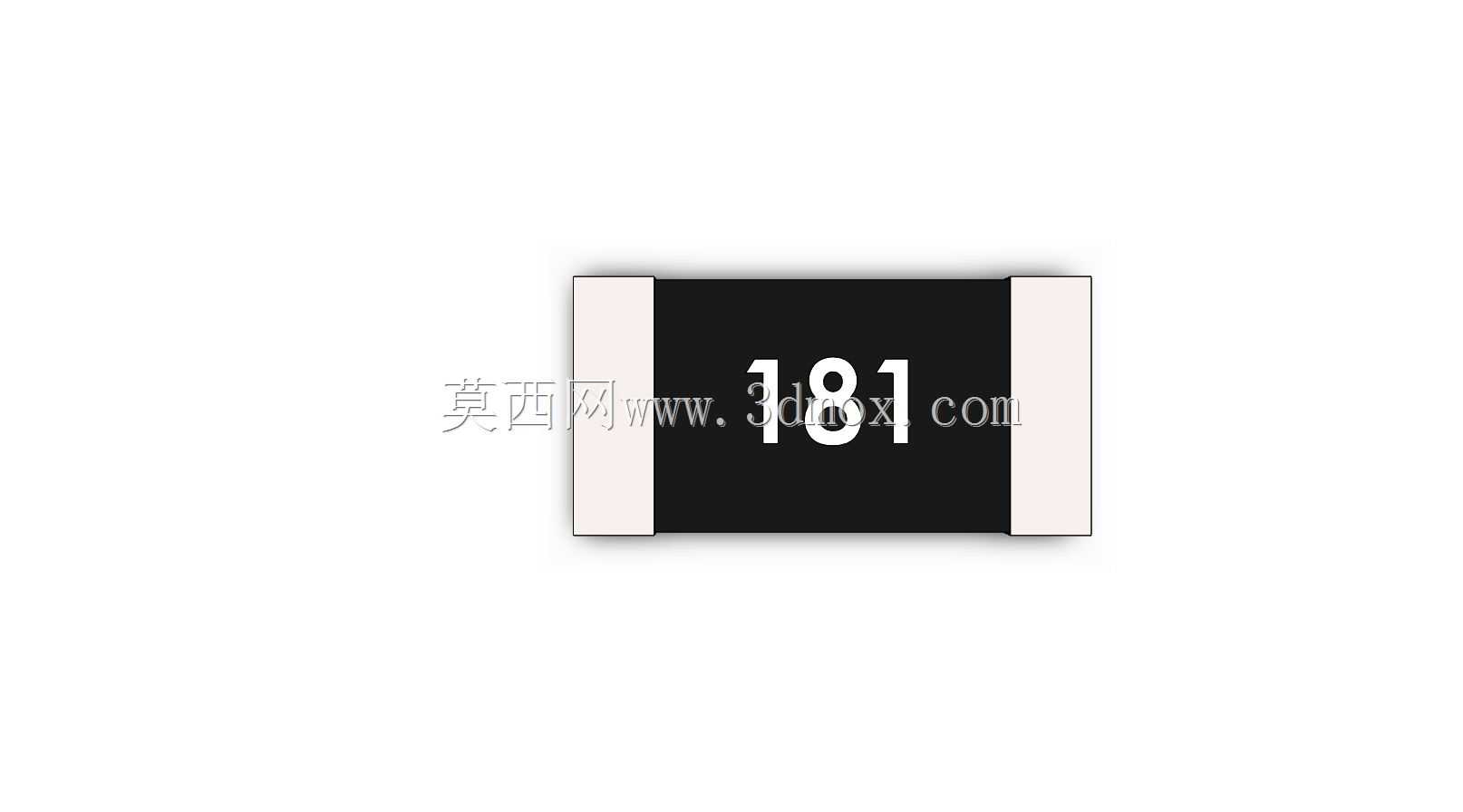

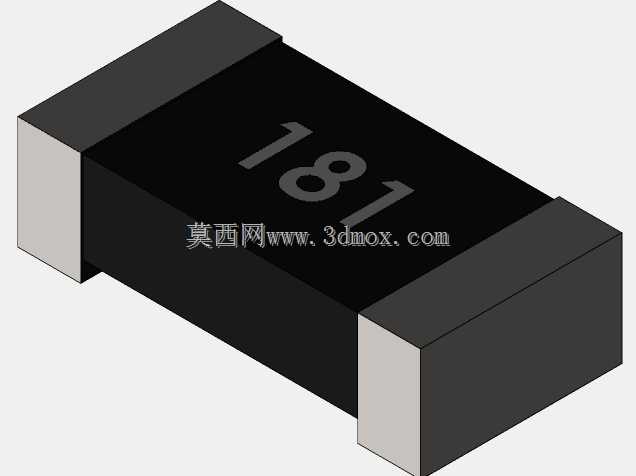

　　外形尺寸与安装边界方面，这款0603封装电阻的标称长度为1.6mm，宽度为0.8mm，整体厚度控制在0.45mm以内，两端焊盘的设计宽度与长度完全匹配IPC标准的0603焊盘封装尺寸，在PCB布局时，焊盘之间的间距、焊盘与周边走线、过孔的安全距离只需要遵循常规0603封装的设计规范即可，不需要额外预留特殊的安装空间；电阻表面印刷的181三位丝印标识，对应18*10^1即180欧姆的标称阻值，丝印采用耐高温的油墨印刷，经过回流焊高温流程后不会出现脱落、模糊的问题，方便生产过程中的目视检查与维修阶段的器件识别。在三维建模过程中，需要严格还原端电极的倒角细节、保护层与陶瓷基底的分层结构、丝印的位置与字体比例，这样在做PCBA的装配干涉检查时，才能准确模拟电阻与周边高大器件（比如电解电容、接插件、屏蔽罩）的空间距离，避免出现实际装配时的干涉问题；同时模型的尺寸精度控制在0.02mm以内，完全匹配EDA软件导出的STEP装配模型的精度要求，能直接导入结构设计软件中做整机的堆叠验证，不需要额外调整尺寸比例。

　　实际选型应用中，这款180欧姆的0603电阻额定功率为1/10W，工作温度范围覆盖-55℃到125℃，能满足绝大多数民用、工业级电路的工作环境要求，在做电路仿真与结构热仿真时，准确的三维模型能帮助工程师更精准地模拟电阻的散热路径，评估不同布局位置下电阻的温升情况，避免因为散热不佳导致电阻寿命缩短、阻值漂移超出允许范围。相比插件式的碳膜电阻，片式贴装的结构没有长引脚带来的寄生电感与寄生电容，在高频信号电路中也能保持更稳定的阻抗特性，不会因为引脚的寄生参数影响高频信号的传输质量，因此在射频前端电路、高速数字信号电路中，这类贴片电阻也是首选的被动器件。
