5W465nm手持便携激光发射装置结构设计

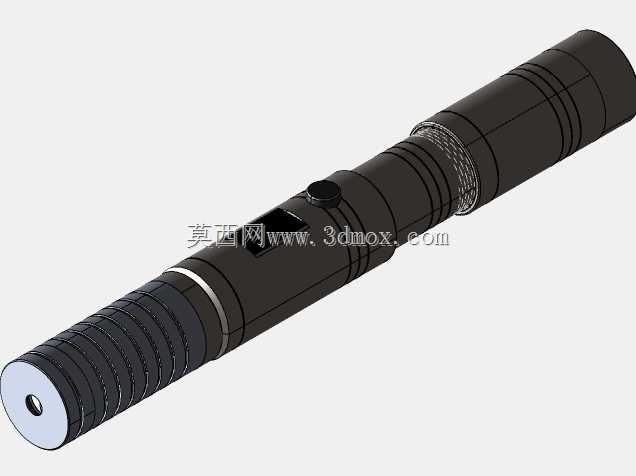

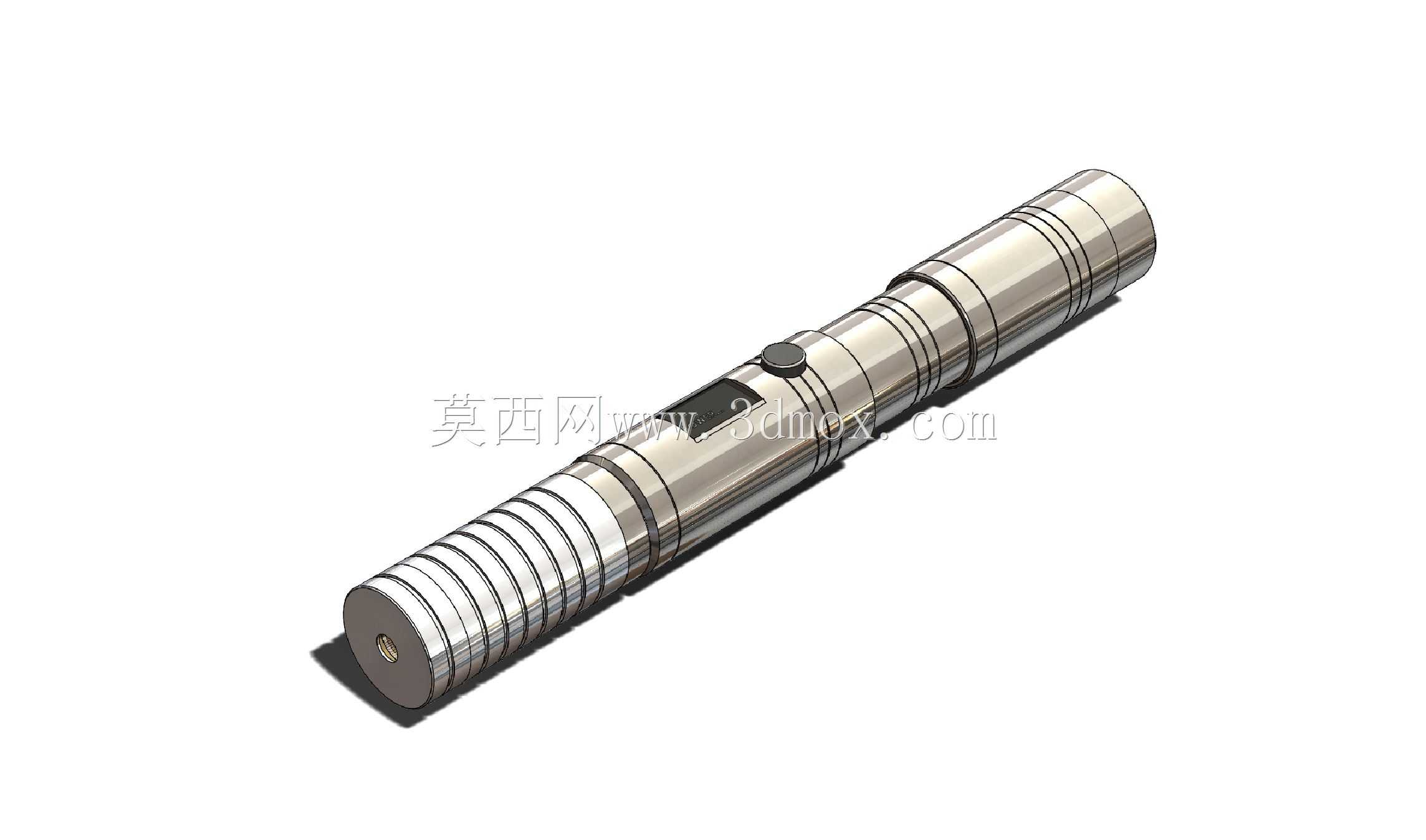

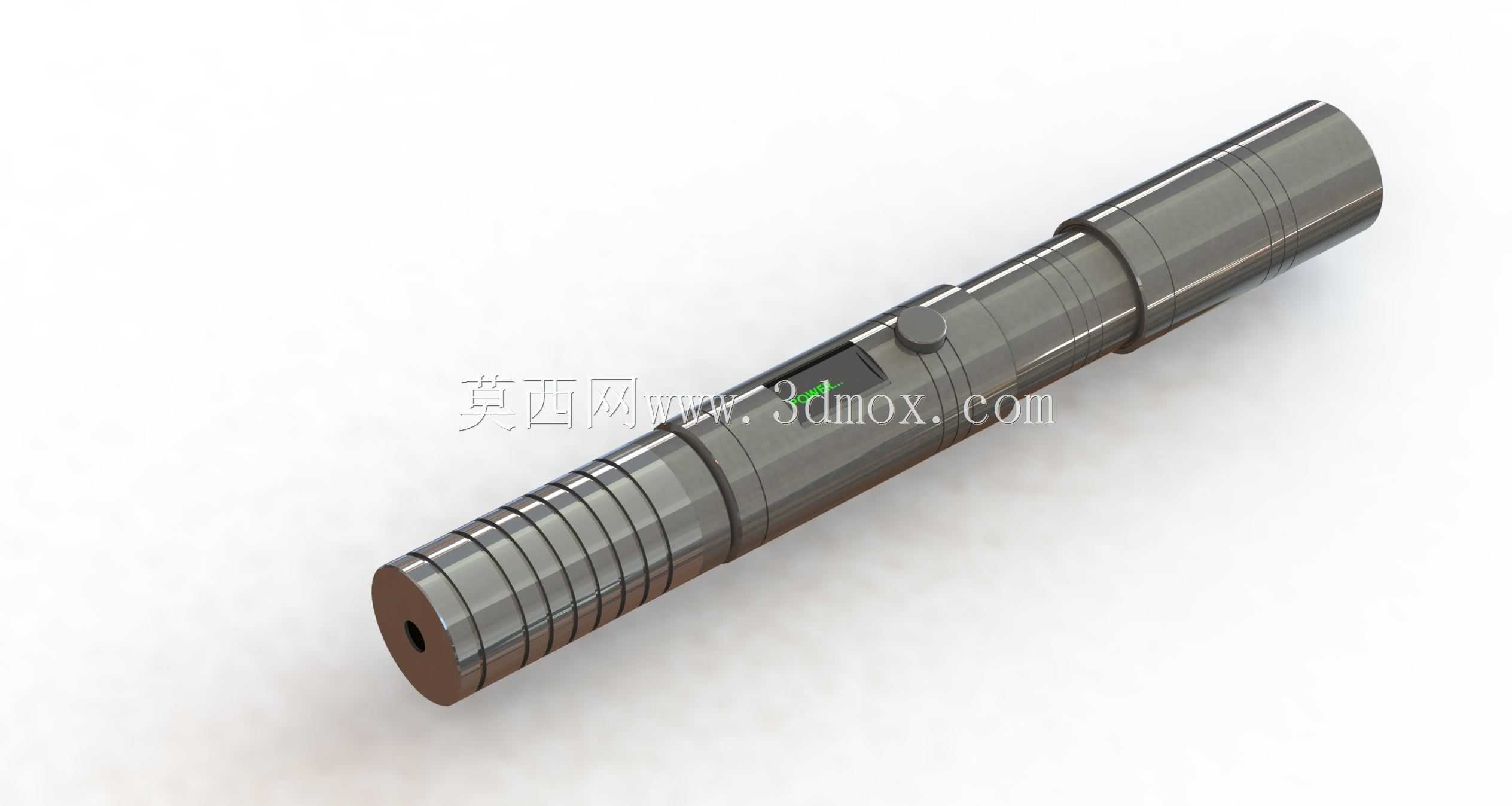

　　这款手持便携激光发射装置的结构设计，核心围绕户外作业、现场指示、材料表面预处理等多场景的手持使用需求展开，在结构布局上充分考虑了长时间单手握持的操作舒适度，整体采用分段式圆柱筒体布局，筒身外径控制在单手握持的舒适区间，表面设置多道环形防滑槽，即便佩戴薄型劳保手套操作也能提供足够的握持摩擦力，避免作业过程中设备滑脱。设备的电源与触发控制模块集成在筒体中段，按键采用内嵌式防误触设计，按键表面略低于筒身外圆面，放置在工具包或者工装口袋时不会因为挤压出现误触发的情况，按键的触发行程经过适配，单指按压的反馈力度适中，长时间连续触发也不会造成指部疲劳。

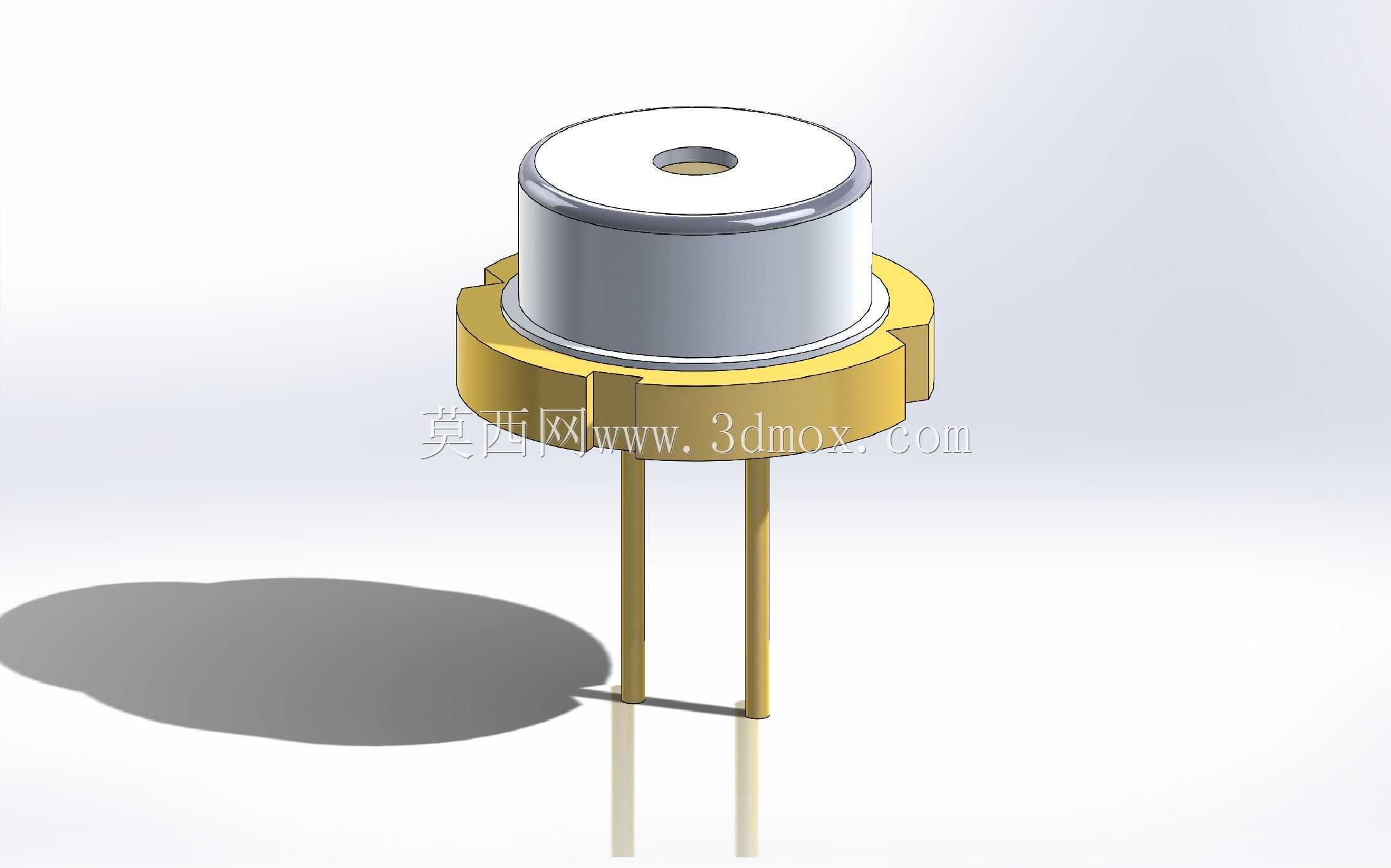

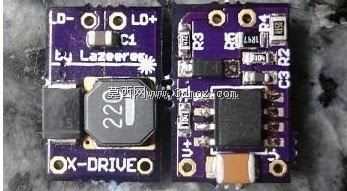

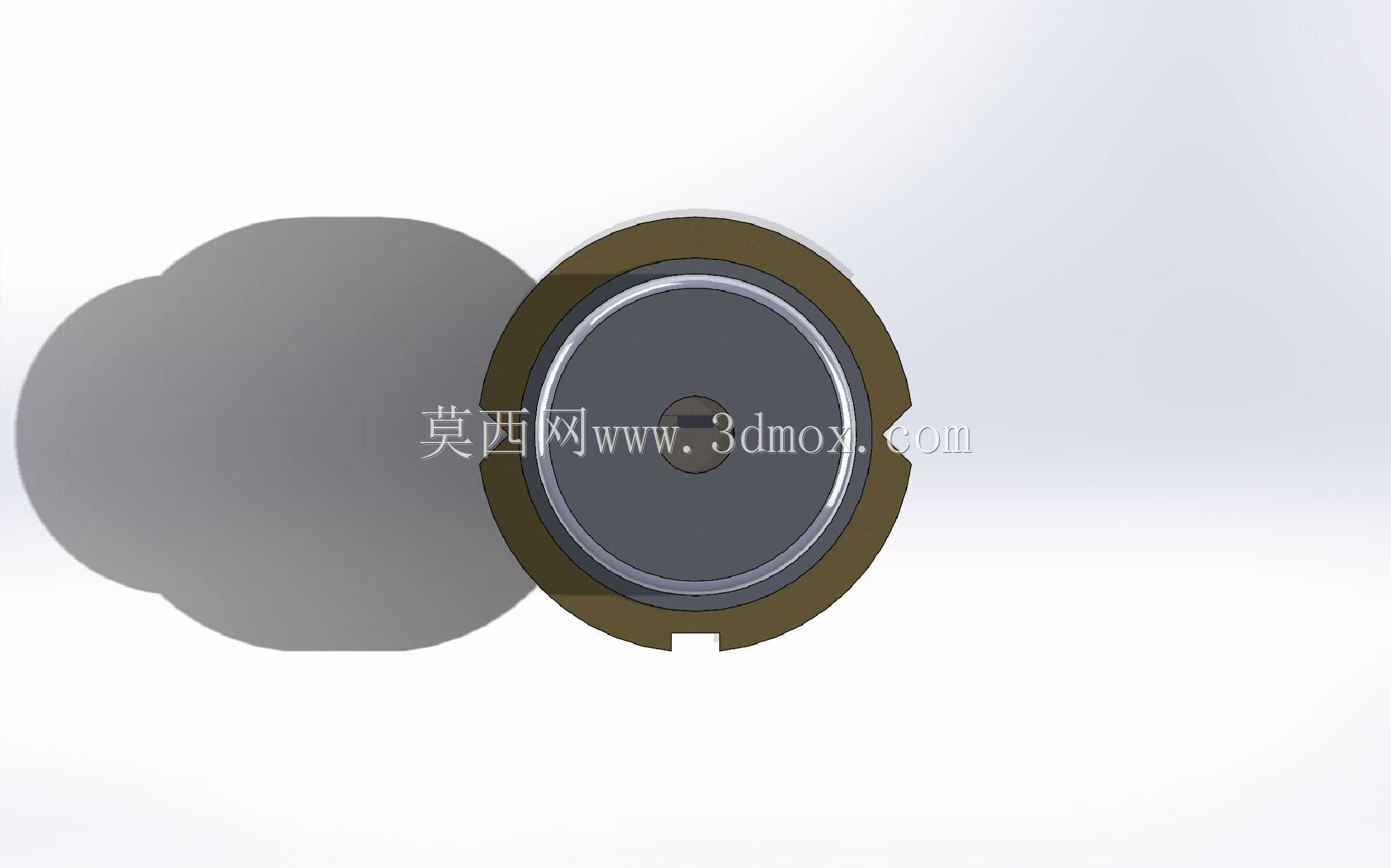

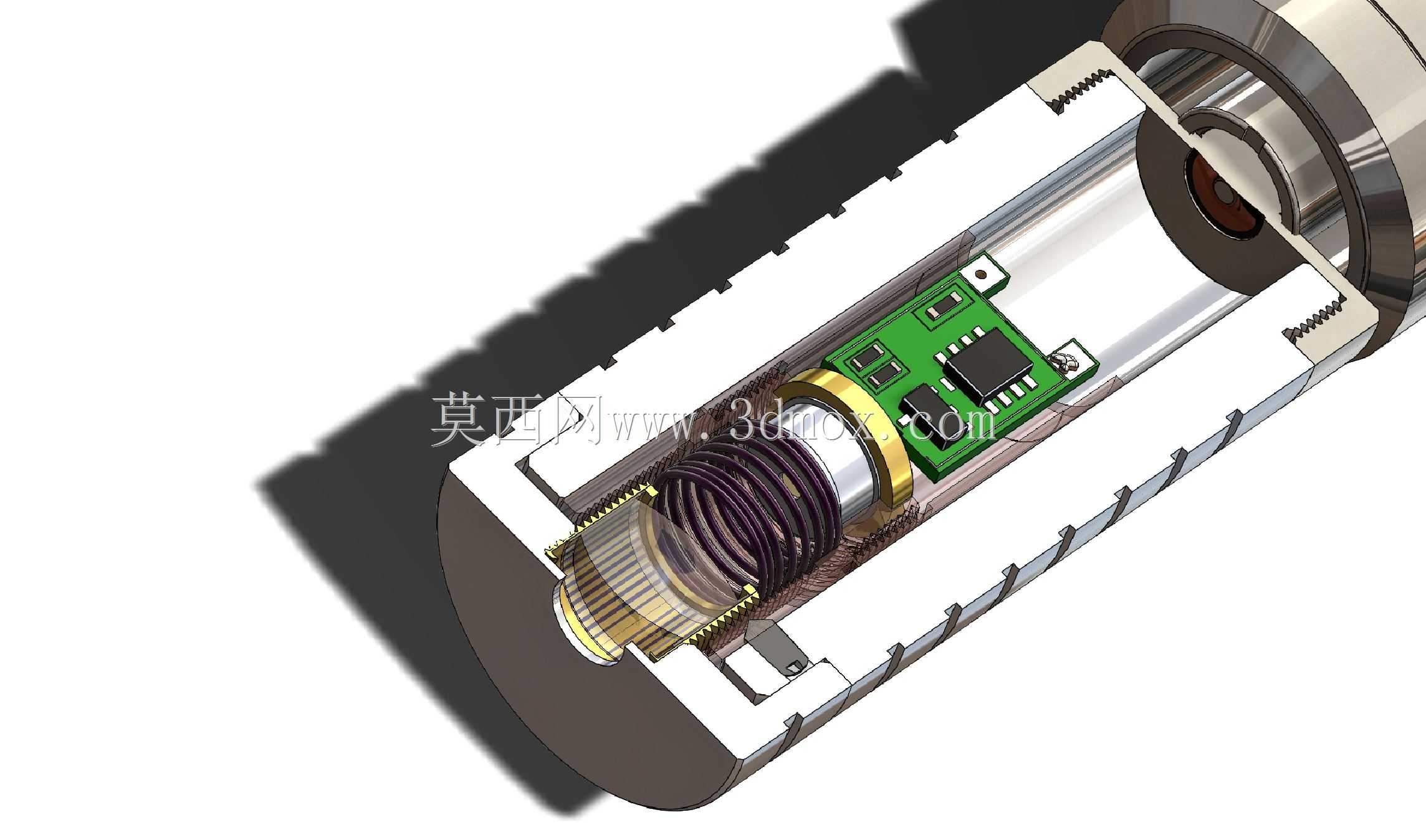

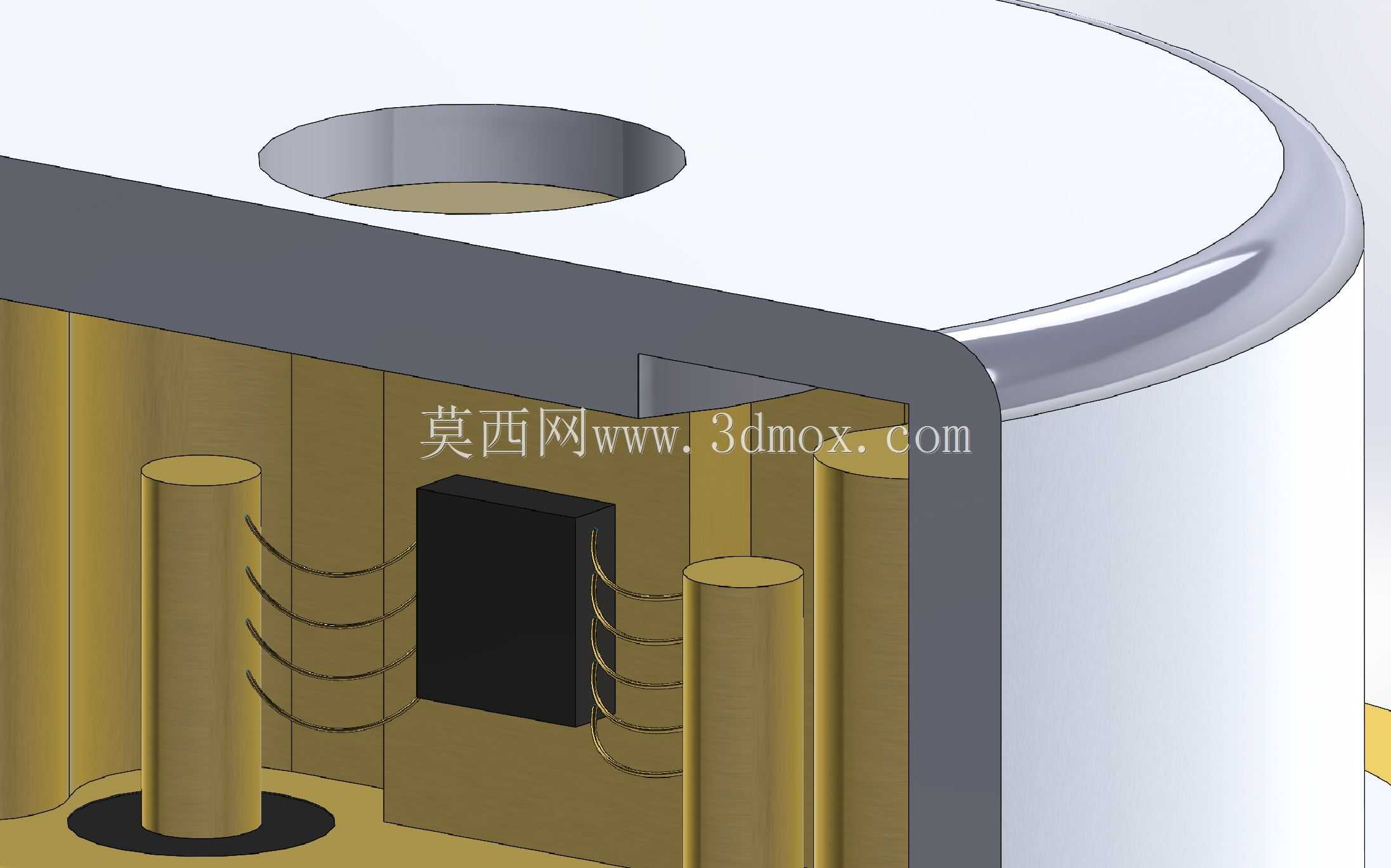

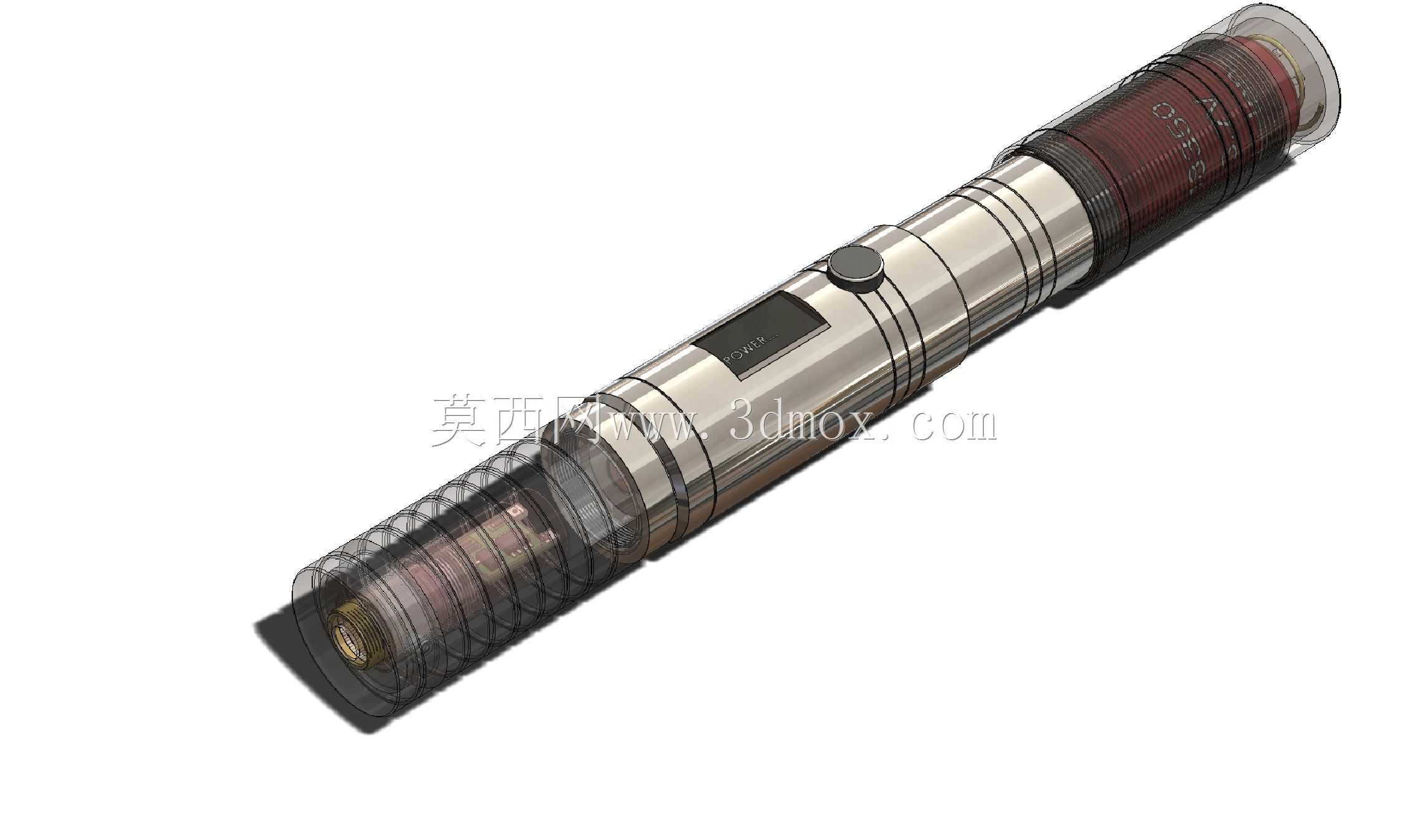

　　从功能实现的结构逻辑来看，这款装置采用成熟的模块化集成思路，将激光发生核心组件、恒流驱动电路板、散热结构、供电接口整合在统一的筒身骨架内，前端的激光输出窗口设置有可拆卸的保护镜片座，镜片采用耐高温的光学玻璃材质，能够阻挡作业环境中的粉尘、飞溅碎屑接触核心激光元件，同时镜片座采用螺纹连接结构，日常维护时可以快速拧下完成镜片清洁或者更换，不需要拆解整个筒体结构。筒身内部的散热结构采用铝合金一体成型的导热衬套，激光二极管直接贴合在导热衬套内壁，工作时产生的热量可以通过衬套快速传导到整个金属筒身向外散发，不需要额外加装散热风扇，既缩减了整体结构尺寸，也避免了风扇进灰带来的维护问题，能够满足连续长时间工作的散热需求。

　　在安装边界与结构配合上，各段筒体之间采用细牙螺纹连接，配合端面的O型密封圈实现基础的防尘防泼溅能力，能够适应户外现场作业的复杂环境，螺纹连接的预紧力经过适配，日常更换供电模块时不需要借助专用工具，徒手即可完成筒体段的拆分与组装，同时连接后的同轴度误差控制在极小范围内，不会因为筒体拼接偏差导致激光出射角度偏移。筒身尾部设置有标准的供电连接接口，适配通用的便携供电模组，接口处同样设置有密封胶圈，未连接供电模组时可以通过配套的密封堵头封堵接口，避免杂物进入接口内部造成接触不良。

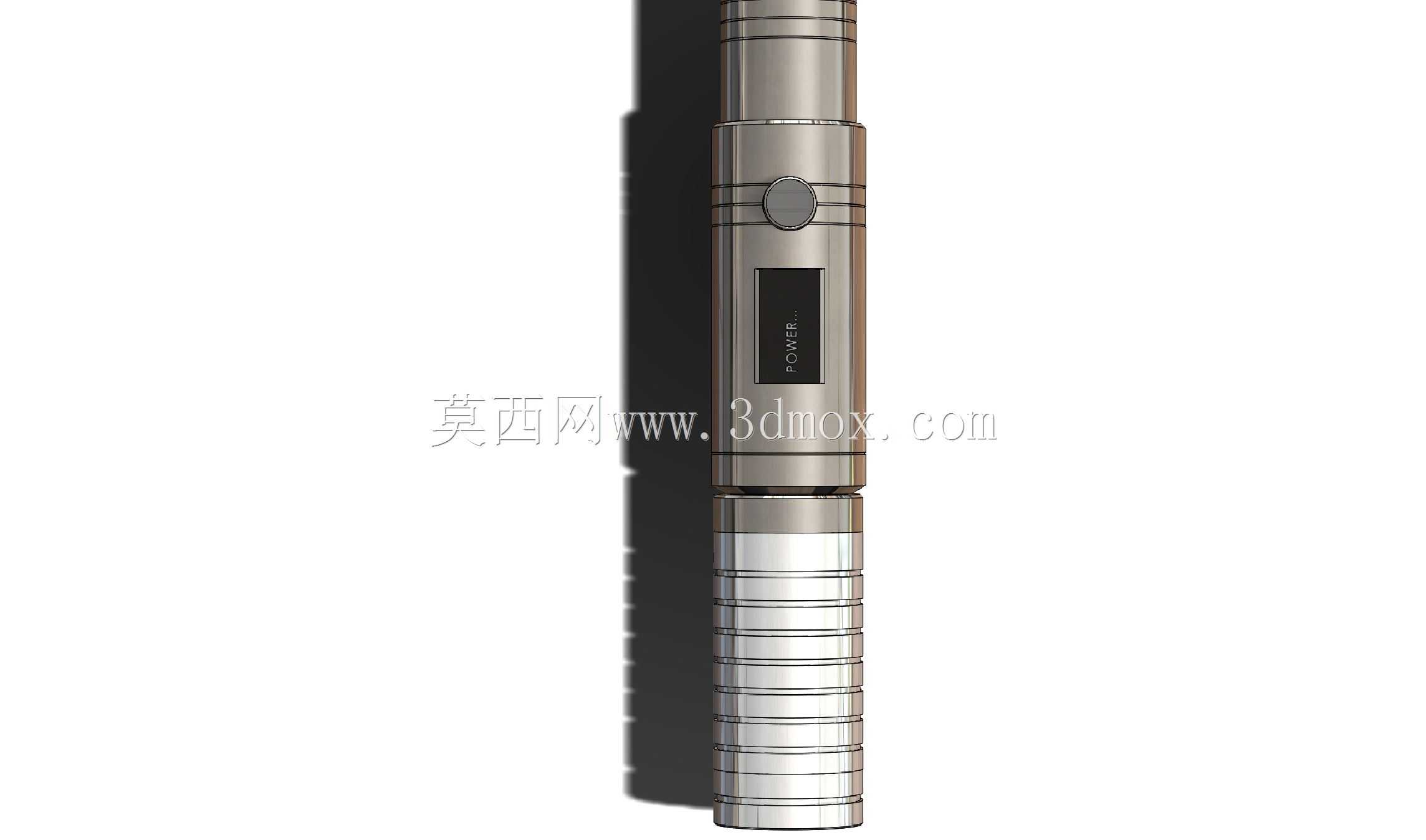

　　针对实际使用中的场景适配，这款装置的结构设计预留了扩展附件的安装位置，前端筒体处设置有标准的附件连接螺纹，可以加装不同发散角度的光学镜头，满足长距离指示、近距离表面辐照等不同的作业需求，筒身侧面预留有小型的状态显示窗安装位，可以根据使用需求加装功率状态指示灯，让操作人员直观掌握设备的工作状态，不需要额外外接检测设备。整体结构没有多余的突出结构，放置在工作台面时不会随意滚动，筒身的配重经过合理分配，重心落在握持位置的中心区域，单手握持时不会出现头重脚轻的情况，长时间举持作业的操作负担更小。

　　从结构可靠性的角度出发，所有内部元件的固定都采用卡槽加限位台阶的方式，没有采用易老化的胶粘固定工艺，设备受到常规的磕碰、跌落冲击时，内部元件不会出现移位或者松脱，电路连接部分采用焊接加线卡固定的双重固定方式，避免震动导致接线脱落。筒身的金属外壳采用硬质阳极氧化处理，表面硬度高，日常使用中与工具、工装摩擦不容易产生划痕，同时外壳本身具备一定的电磁屏蔽能力，能够减少外界电磁信号对激光驱动电路的干扰，保证输出功率的稳定性。
