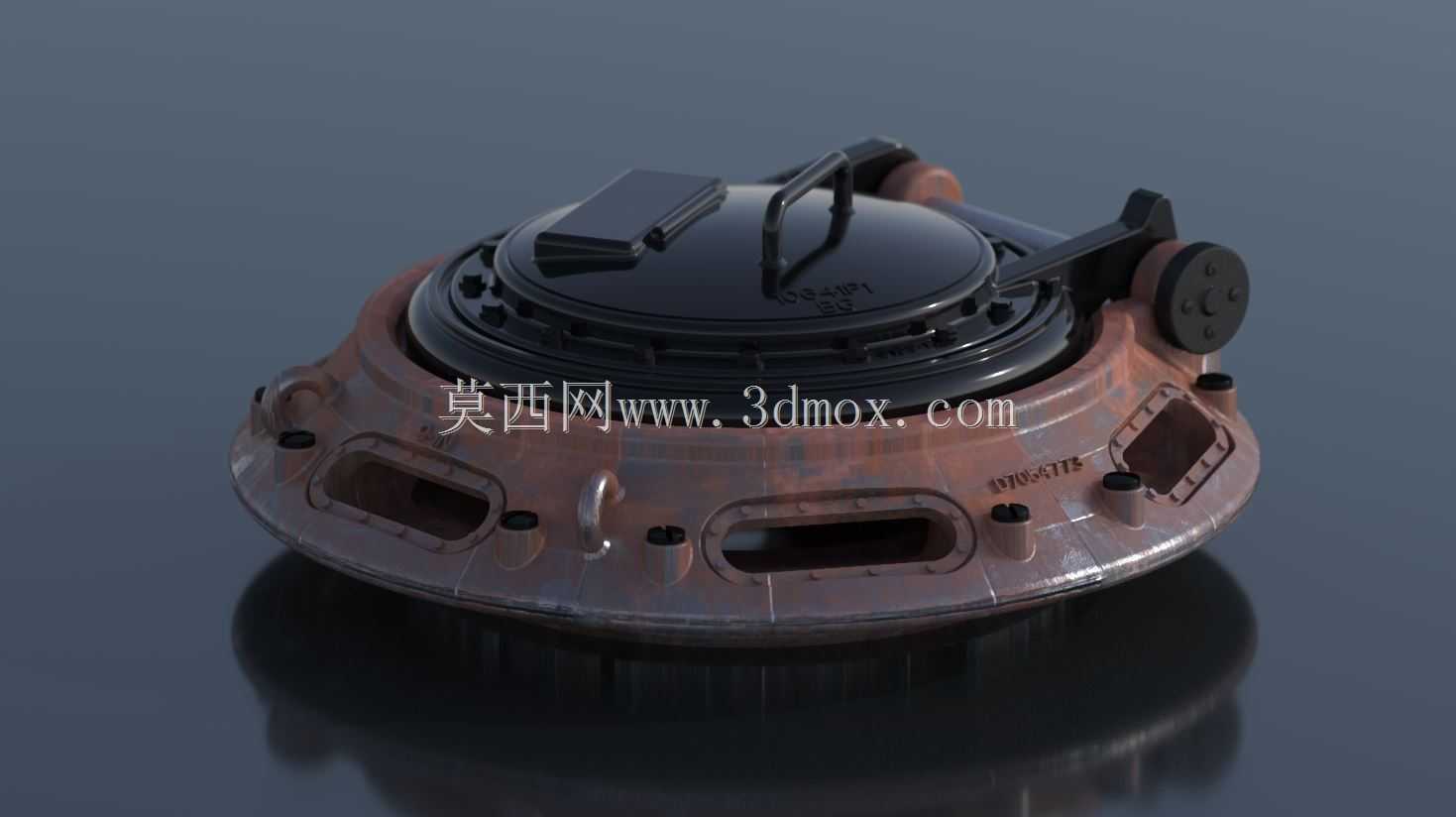

M24冲天炉舱口结构三维渲染作品

在铸造车间的熔炼工段，冲天炉作为连续化铁的核心热工设备，其炉顶舱口的结构合理性直接影响整炉铁水的熔炼效率与现场操作安全，本次呈现的舱口结构，是针对M24规格冲天炉做的等比例结构还原，所有配合面、操作机构的位置都完全匹配现役设备的实际安装边界。从实际使用场景来看，这个舱口承担着多重功能：日常熔炼作业时它处于闭合锁止状态，要阻隔炉内高温烟气、火星从炉顶溢出，同时维持炉内的送风压力稳定，避免风压泄漏导致铁水温度不足、熔炼效率下降；当需要投放炉料、观察炉内料层燃烧状态、或者处理炉口结渣故障时，又可以通过侧置的操作手柄快速开启，开合角度经过实际验证，既能满足操作空间需求，又不会因为开度过大导致舱口受高温烘烤变形后无法复位。

设计这套结构的时候，首先要考虑的是高温工况下的形变余量，舱口底座和炉顶法兰的连接位，预留了足够的热膨胀间隙，避免炉体升温后金属膨胀导致连接螺栓受剪断裂；舱盖和底座的密封面没有采用刚性密封，而是预留了填充耐高温密封填料的槽位，实际装配时填入石棉盘根或者高温陶瓷纤维盘根，就能在闭合时实现可靠密封，同时抵消金属件受热后的微小形变，不会出现高温下密封面卡死无法开启的问题。侧置的锁止机构采用偏心轮压合结构，操作手柄的力臂长度经过测算，普通操作工单手就能完成锁止和解锁动作，不需要借助加力杆，在炉顶高温作业环境下能大幅缩短操作时间，减少操作人员受高温炙烤的时长。

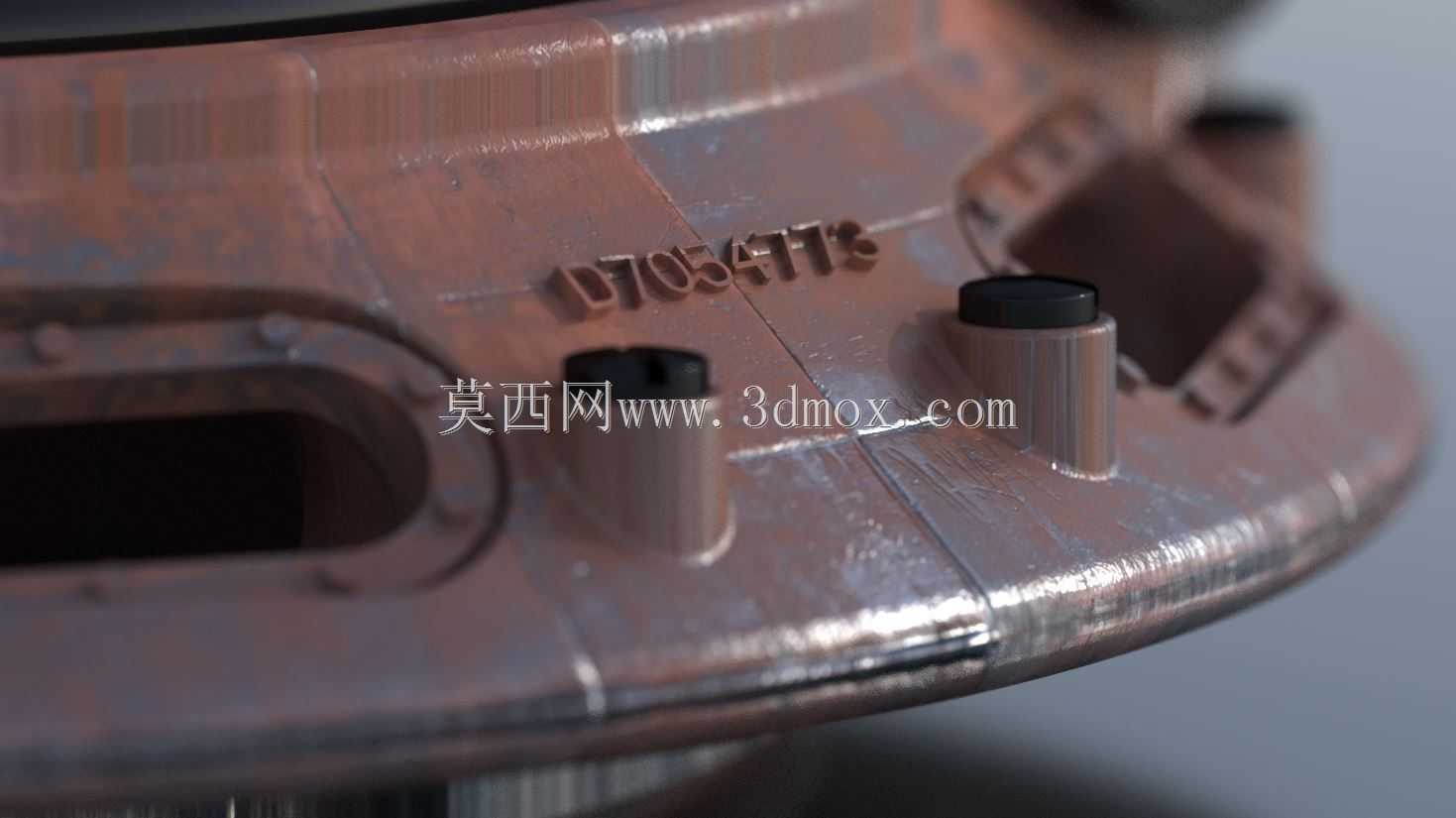

从外形尺寸与安装边界来看，整个舱口的底座采用圆形法兰结构，法兰上的连接螺栓孔位完全匹配M24冲天炉炉顶的预制法兰孔距，安装时不需要对现有炉体做额外的切割、打孔改造，直接对位紧固就能完成装配；舱盖开启后的最大外伸尺寸控制在炉体平台的安全护栏范围内，不会因为舱盖开启后超出平台边界，导致通行磕碰或者高空坠物风险。舱体侧面开设的两个长条形观察口，配有可滑动的耐高温石英玻璃挡板，日常熔炼时可以隔着玻璃观察炉内火焰状态、料线高度，不需要频繁开启主舱盖，需要清理观察口积灰的时候，滑动挡板就能快速清理，操作十分便捷。舱体上分布的多个小型凸台结构，分别用于安装温度测针、风压取样管、炉口喷淋降温管路，所有接口的位置都避开了操作手柄的运动轨迹，也不会和炉顶周边的加料管道、除尘罩支架产生干涉。

很多一线铸造车间的老冲天炉，原配的舱口结构往往存在锁止不可靠、高温变形后开关卡滞、密封不严漏风跑烟的问题，这套结构在建模时就充分吸收了现场改造的实际经验，把容易出现故障的薄弱位置做了结构加强：比如舱盖和底座的铰接轴位置，采用了带防尘隔热套的铰接结构，避免炉灰进入轴缝导致转动卡滞，同时减少铰接位置的热传导，降低轴体因为高温退火导致强度下降的风险；舱盖表面的加强筋布局，经过受力校核，在长期受炉内高温烘烤、偶尔受投料撞击的工况下，不会出现下凹变形，保证密封面始终能紧密贴合。整个舱口的外露金属表面，预设了耐高温防锈漆的涂装厚度余量，建模时的所有配合尺寸都考虑了涂装层的厚度，不会出现喷漆之后装配间隙过小、开关卡滞的问题。对于从事铸造设备改造、工业炉结构设计的工程人员来说，这个模型可以直接作为同规格冲天炉舱口改造的设计参考，所有结构细节都对应实际设备的加工与装配要求，没有脱离实际生产的理想化设计，每个结构特征都有对应的实际功能指向，不存在冗余的装饰性结构，完全服务于炉顶作业的实际需求。
