低转速垂直轴风力发电装置结构设计

　　在分布式离网供电场景中，很多低风速区域的风能利用一直存在启动风速高、转速过快导致配套整流稳压模块负载波动大的痛点，这款低转速VAWT的结构设计正是瞄准这类场景做的针对性优化。从实际应用端来看，这类结构多用于山区农户户用供电、野外监测站点辅助供电、沿海滩涂小型离网储能配套，不需要过高的塔架支撑，对安装场地的平整度要求也远低于常规水平轴风机，甚至可以直接固定在平房顶面、观景平台护栏侧方这类零散空间，不需要专门做大面积的场地平整。

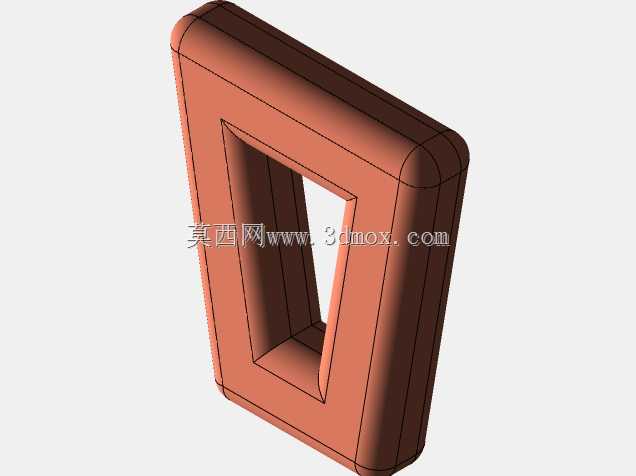

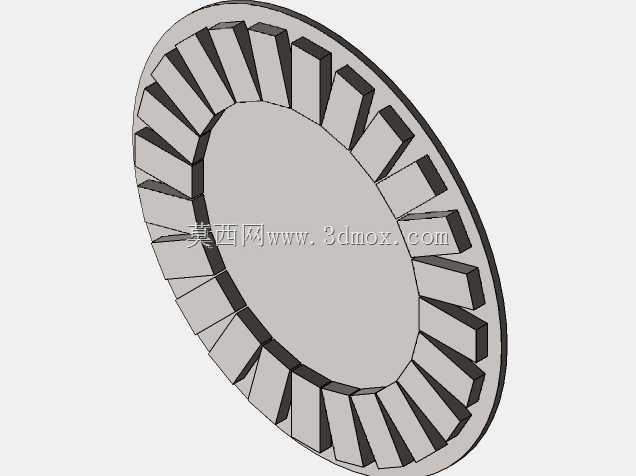

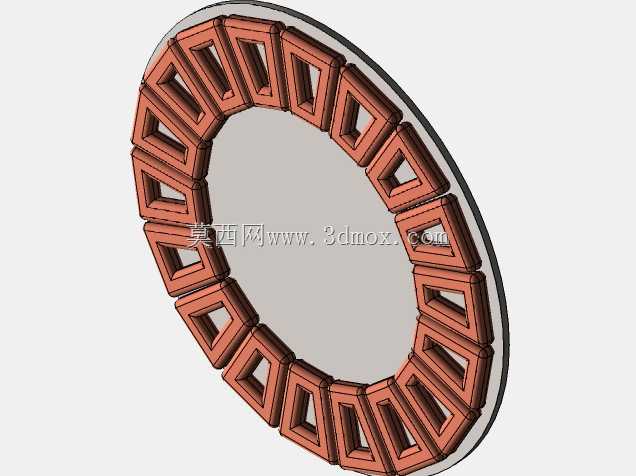

　　设计思路上核心围绕“降低额定转速、提升低风速下的扭矩输出”做排布，采用24极永磁体的外转子排布逻辑，磁钢选用50mm×25mm×12mm的标准方块钕铁硼磁钢，沿转子盘的圆周方向等距嵌装，相邻磁钢做极性交替排布，保证气隙磁场的均匀度。定子侧匹配18个线圈、合计80个绕组的排布方案，常规工况下采用0.8mm线径的漆包铜圆线绕制，能在额定低转速下输出匹配的电压电流参数；如果应用场景的平均风速更低、对启动扭矩要求更苛刻，可以换用1mm线径的漆包线绕制绕组，降低绕组内阻，进一步压低启动风速阈值。这里的极数匹配逻辑是核心：永磁发电机的极对数越高，相同输入转速下的输出电压频率越高，对应的额定工作转速就越低，不需要额外加装增速齿轮箱，直接省掉了齿轮传动的损耗、润滑维护和故障点，整套结构的转动部件只有主轴轴承，长期户外运行的维护量被压到极低水平。

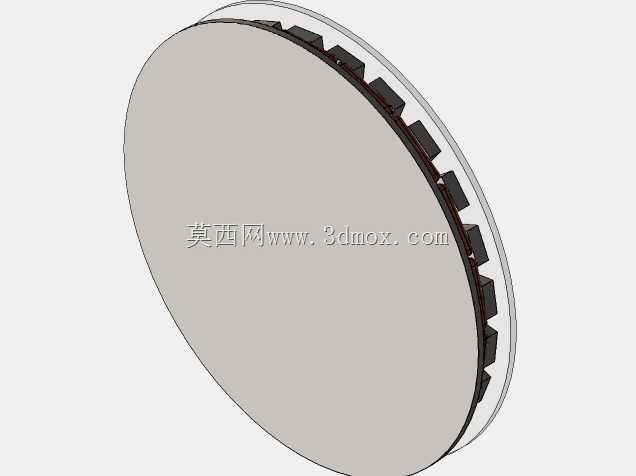

　　从外形和安装边界来看，整套结构采用盘式轴向磁通布局，整体呈薄圆盘形态，轴向厚度远小于径向直径，转动惯量集中在径向外侧，微风下就能获得足够的启动力矩。安装时只需要保证定子盘与转子盘的平行度，控制好气隙的均匀度，避免转动时出现磁钢擦碰定子的问题，不需要复杂的对中工装，普通的安装人员借助简单的塞尺就能完成装配调试。盘式结构的风阻特性也经过优化，转子盘外侧的导流边能在乱流风场下减少紊流带来的振动，不管是山区的切变风、还是城市建筑周边的乱流风，都能保持稳定的转动状态，不会出现水平轴风机常见的对风偏差导致的效率骤降问题。

　　实际使用中，这种低转速设计还有个很突出的优势：转动时的叶尖线速度很低，不会产生高频风噪，也不会对周边的鸟类活动造成明显干扰，适合在居民区、生态保护区周边的小型供电场景使用，不会引发噪音投诉或者生态影响问题。绕组的排布采用分数槽集中绕组方案，端部长度短，铜损更低，低速下的发电效率比常规整数槽绕组高出不少，即使在每秒3米左右的低风速下，也能输出可被储能模块收集的电能，不会出现“有风转但发不出电”的无效转动情况。结构上定子和转子都采用盘式钣金加嵌装的固定方式，磁钢用结构胶加卡槽双重固定，长期转动下不会出现磁钢甩出的问题，线圈采用真空浸漆处理，防潮防盐雾能力强，沿海高湿度、高盐雾的区域也能长期稳定运行，不需要频繁做绝缘防护处理。
