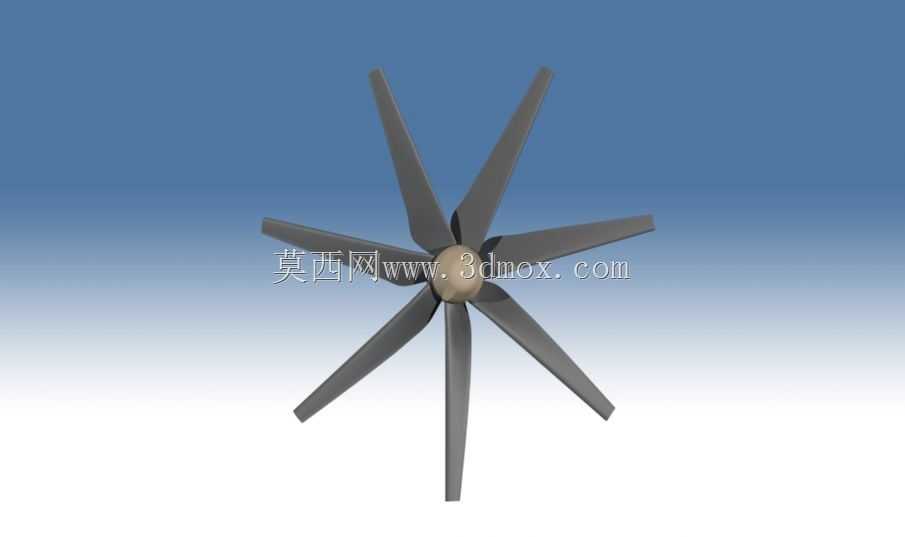

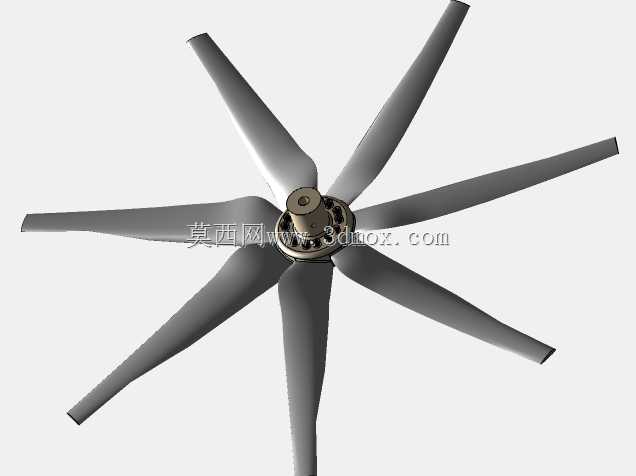

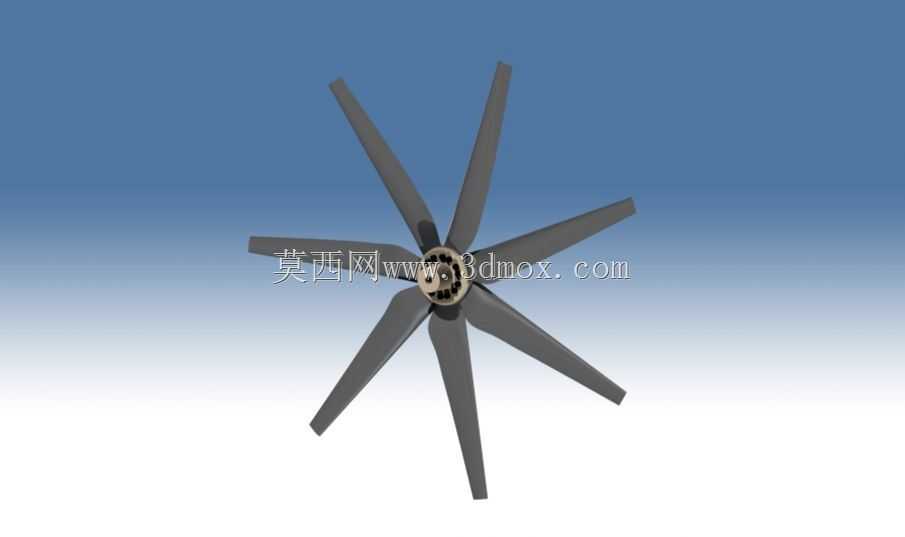

NACA4412翼型带轮毂七叶风力涡轮转子

这款带轮毂的七叶风力涡轮转子，采用NACA4412翼型作为叶片截面基准，主要适配小型分布式风能采集场景，常见于离网型户用供电系统、野外监测设备辅助供能、小型风光互补路灯配套动力单元，也可作为低速风洞试验的叶轮测试载体，或是微型水力透平的改装适配部件。从实际工程应用角度看，这类小直径多叶片转子的启动风速阈值更低，在年均风速偏低的内陆城郊、丘陵区域也能顺利切入运行，相比常规三叶片高速转子，它在低风速区间的扭矩输出特性更平稳，不需要搭配过高传动比的增速箱即可带动小型永磁发电机运转，能有效降低整套小型风电系统的传动链复杂度与后期维护频次。

设计阶段首先敲定了33度的叶片安装角，这个角度是结合NACA4412翼型的升阻比曲线，在叶尖速比3-4的区间内反复迭代确定的，既保证叶片在低来流速度下能获得足够的启动升力，又避免高转速下翼面过早出现气流分离导致效率骤降。七片叶片沿轮毂周向均布的布局，能大幅降低叶轮旋转过程中的气动脉动载荷，减少叶片通过塔筒时的气流干涉振动，整套转子运行时的动平衡精度更容易控制，对支撑结构的疲劳强度要求也随之降低，适合用在对振动噪音有一定要求的居民区周边小型风电项目里。

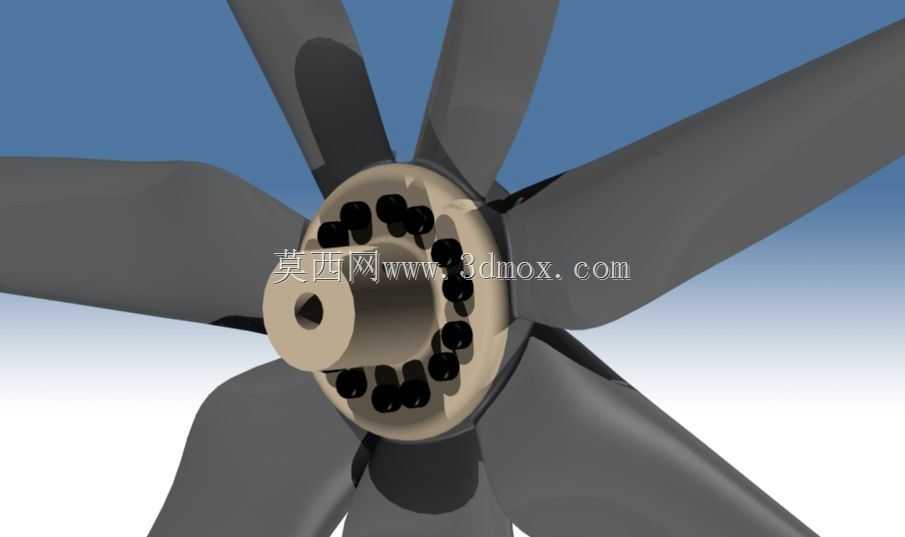

轮毂部分采用一体化集成式结构设计，中心预留标准轴孔与键槽安装位，可直接适配常用的小型发电机输出轴径，不需要额外定制转接法兰，轮毂与叶片根部的连接采用嵌入式定位结构，叶片根部的安装基准面与轮毂定位槽完全贴合，能保证每片叶片的安装角一致性误差控制在0.5度以内，避免因安装角度偏差导致的气动不平衡问题。整体转子的径向尺寸控制在小型风电设备的常规安装边界内，安装时不需要预留过大的叶片扫掠安全距离，配套的塔筒高度可根据现场遮挡情况灵活调整，既可以垂直安装在水平轴风电支架上，也可经过简单密封改装后作为小型水流涡轮的转子使用，适配不同的流体能量采集场景。

叶片的翼型沿展向做了轻微的扭转设计，从叶根到叶尖的安装角线性递减，抵消不同半径位置线速度差异带来的攻角变化，让整个叶片展向的翼型都能工作在最优升阻比区间，提升风能利用效率。叶片前缘做了钝化修型处理，能减少空气中沙尘、飞虫长期撞击对翼型轮廓的磨损，延长户外使用寿命，叶尖部分采用小切尖设计，降低叶尖涡带来的能量损失与气动噪音。整套转子的重量分布经过优化，质心严格落在旋转轴线上，出厂前不需要额外做过多的动平衡配重处理，现场安装时直接锁紧轴端固定螺母即可投入使用，降低现场安装的调试难度。在实际选型搭配时，需要注意配套发电机的额定转速与转子的最佳工作转速区间匹配，避免出现过载或者转速不足导致的发电效率偏低问题，同时安装时要保证转子旋转平面与来流方向垂直，偏航角度偏差过大会导致叶片受力不均，长期运行会加剧轮毂连接部位的疲劳损耗。
