3吨发电机吊装用承重横梁结构

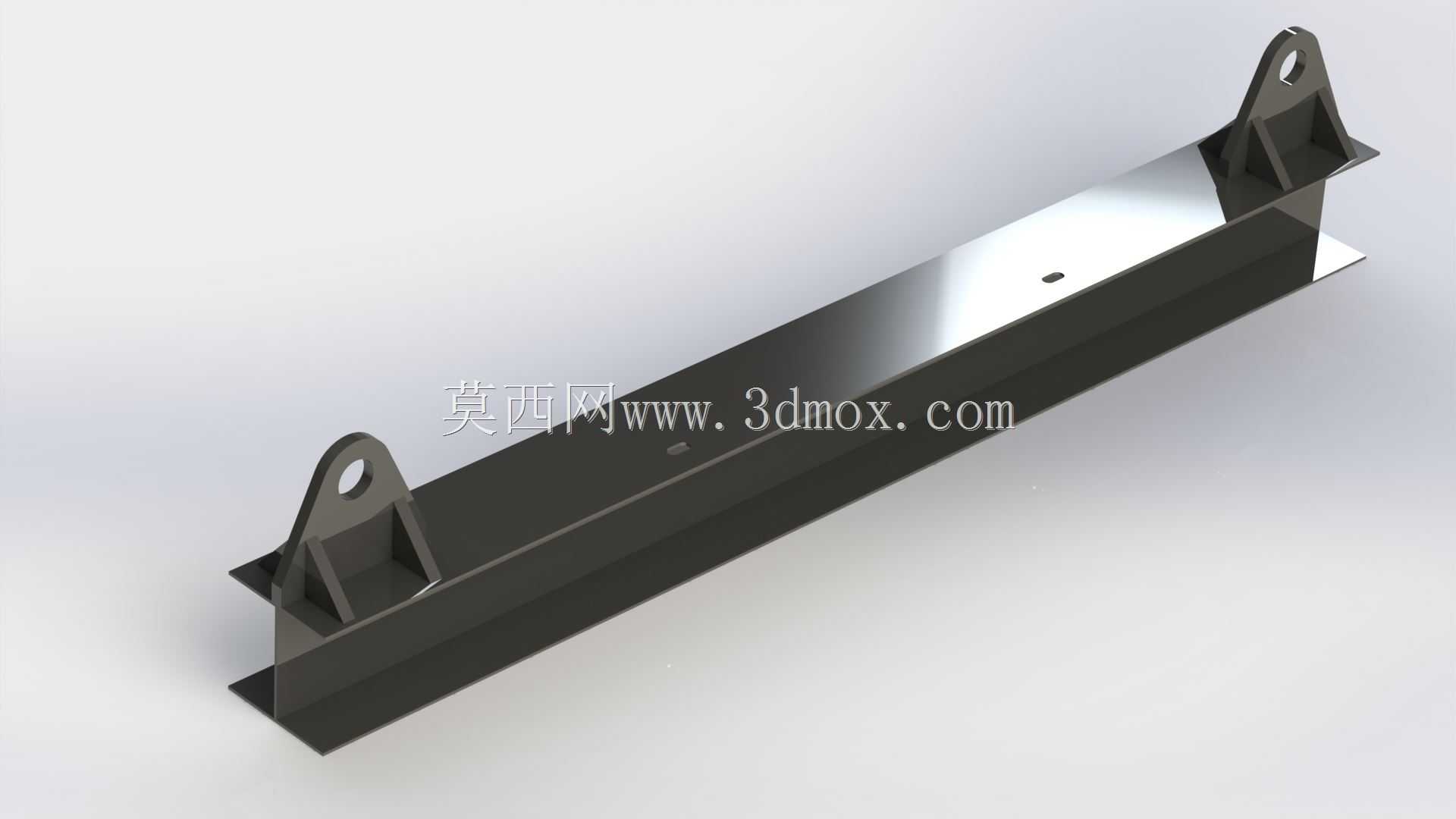

　　在重型设备转运、厂区设备安装以及机电工程现场的发电机就位作业中，这类承重吊装横梁是不可或缺的配套吊具，区别于通用的一字型吊梁，该结构针对3吨级发电机的吊装重心做了专门的适配设计，实际作业时会成对使用，两根梁分别承托发电机底座的对应受力点位，避免单吊点起吊时发电机壳体出现局部应力集中，也能防止起吊过程中设备发生侧翻、倾斜。从结构本身来看，横梁主体采用标准H型钢作为承载基体，H型钢的截面特性能够在控制整体自重的前提下，提供足够的抗弯截面模量，承受起吊时的竖向载荷以及启停过程中的动载冲击，梁体两端的吊耳采用厚钢板切割成型后，通过三角加强筋与梁体上翼缘板焊接固定，吊耳的开孔位置经过重心核算，确保起吊时钢丝绳的合力方向与梁体竖直中心重合，

　　减少起吊过程中梁体承受的附加扭转力矩。设计阶段首先需要明确吊装对象的重量分布，3吨级发电机的重心通常偏向输出端一侧，因此两根梁的布置位置并非完全对称，需要对应发电机底座的加强筋位置设置，避免承托点落在发电机壳体的薄壁区域，造成设备外壳变形。梁体的下翼缘板作为与发电机底座接触的承托面，表面做了平整处理，没有额外的凸起结构，避免接触时刮伤设备底座的防腐涂层，同时在对应吊耳的正下方位置，梁体内部可以增设局部加劲板，抵消吊耳传递的集中载荷，防止翼缘板出现局部屈曲。从安装边界来看，吊耳的开孔直径适配常规吊装作业中使用的卸扣规格，孔边做了倒角处理，减少卸扣与吊耳接触位置的应力集中，也能降低起吊过程中钢丝绳、卸扣的磨损速度。

　　梁体的整体长度根据发电机底座的宽度确定，确保两端吊耳的间距能够匹配起重机吊钩的钢丝绳夹角，通常吊装作业中钢丝绳与竖直方向的夹角控制在合理范围内，避免夹角过大导致横梁承受的水平分力超出设计阈值。实际使用时，两根横梁平行布置在发电机底座下方，每根梁的两个吊耳分别通过卸扣连接钢丝绳，最终汇总到起重机的主吊钩上，起吊前需要先进行试吊，将设备吊离地面10至20厘米后检查梁体的变形情况、各连接点的受力状态，确认无异常后再进行正式的起吊移位作业。这类吊装横梁的结构没有多余的复杂构件，所有焊接位置都需要满焊处理，焊后做应力消除，避免长期使用过程中焊接位置出现疲劳裂纹，梁体表面的防腐涂层也需要适应厂区、工地的复杂作业环境，具备一定的耐磕碰、防锈能力。

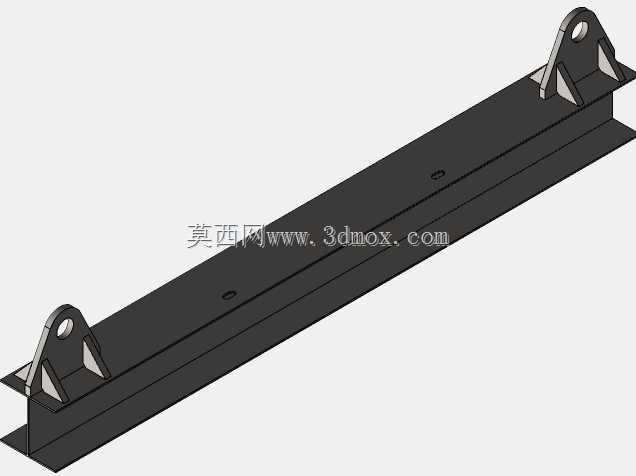

　　不同于定制化的大型吊具，这类针对特定重量级别发电机设计的横梁，结构通用性较强，只要设备的底座宽度、重量分布在设计承载范围内，都可以配套使用，能够大幅减少现场吊装的工装准备时间，也能提升吊装作业的安全性，避免因吊具选型不当造成的设备损坏或者安全事故。在建模过程中，需要重点还原H型钢的截面尺寸、吊耳的厚度与加强筋的布置形式，以及各焊接位置的连接细节，确保模型能够准确反映实际构件的受力传递路径，为后续的有限元强度校核、工装加工提供准确的三维参考，梁体上预留的小孔位是加工过程中的工艺孔，用于焊接时的定位以及后期的防腐涂装吊挂，不影响整体的承载性能。
