内燃机连杆顶部结构工程详图

项目分类:机械图纸 发布时间:2021-11-01 ID:352616
  • 内燃机连杆顶部结构工程详图
  • 内燃机连杆顶部结构工程详图

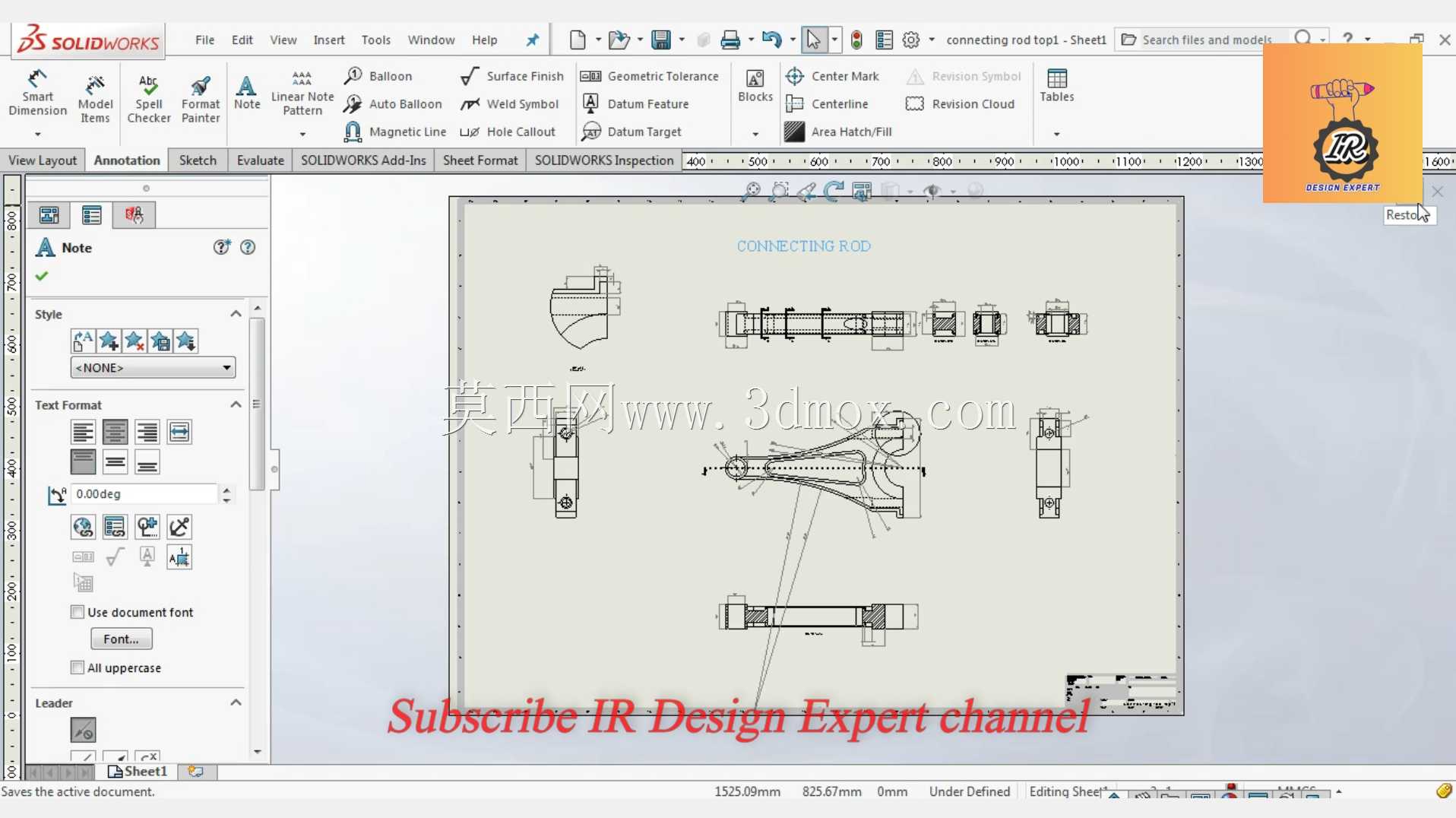

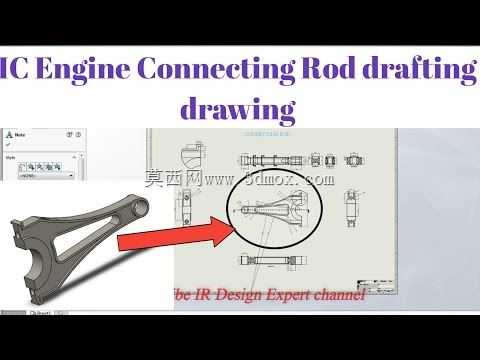

在往复式内燃机的动力传递链路中,连杆顶部的小头端是衔接活塞销与杆身的核心受力节点,这部分的结构设计直接决定了整机的往复运动可靠性与疲劳寿命,本次呈现的连杆顶部详图完整覆盖了该部位的几何轮廓、尺寸公差与装配边界,可直接用于结构校核、逆向建模与生产工艺参考。从实际应用场景来看,这类连杆结构广泛适配小排量乘用车汽油机、小型通用动力汽油机以及农用机械的单缸柴油机,在高转速往复工况下,连杆顶部需要持续承受活塞组传递的爆发压力冲击,同时跟随活塞完成高频往复摆动,因此其结构细节的设计合理性,直接关联到整机的运转稳定性,一旦该部位出现尺寸偏差或结构强度不足,极易出现衬套松旷、小头端断裂、活塞销窜动等故障,严重时会直接打坏缸体造成整机报废。

从功能特性来看,连杆顶部的核心作用是通过过盈压装的青铜衬套与活塞销形成转动副,将活塞承受的燃气推力平稳传递给连杆杆身,最终驱动曲轴旋转输出扭矩。详图中完整标注了小头端的内孔直径、外圆轮廓厚度、衬套压装后的配合公差带,以及小头端与杆身过渡区域的圆角参数,这些细节都是设计中的核心管控点:内孔与活塞销的配合间隙需要控制在微米级,间隙过大会导致运转异响与冲击载荷激增,间隙过小则会出现热态下衬套抱轴的问题;过渡区域的圆角设计直接决定了应力集中系数,若圆角半径过小,在高频交变载荷作用下极易在圆角处萌生疲劳裂纹,这也是连杆断裂故障的高发位置。

在设计思路层面,该连杆顶部采用了经典的楔形过渡结构,从小头端的圆形轮廓平滑过渡到杆身的工字形截面,在保证足够结构刚度的前提下尽可能降低往复运动质量,减少高转速下的惯性力载荷。详图中明确标注了小头端的润滑油道开孔位置与孔径,压力润滑油通过曲轴油道、杆身油孔输送到小头端衬套间隙,在活塞销与衬套之间形成稳定油膜,避免干摩擦导致的衬套快速磨损;同时小头端的两侧端面与活塞销座的间隙也做了明确标注,该间隙需要保证连杆在摆动过程中不会与活塞销座发生运动干涉,同时预留足够的热膨胀余量,避免热态下出现侧端面卡滞。

从安装边界与尺寸管控来看,详图完整给出了连杆顶部的所有安装配合尺寸:小头端衬套压装后的内孔尺寸公差、衬套外圆与小头孔的过盈配合量、小头端的总宽度尺寸、油孔的位置度公差,以及小头端中心到杆身螺栓孔的位置尺寸,这些参数可以直接用于三维建模的尺寸参考,也可用于加工过程中的工艺尺寸校核。在实际建模过程中,需要重点关注过渡圆角的曲率连续性,避免出现折线或曲率突变的面,否则在有限元强度分析时会出现应力计算失真的问题;同时衬套的压装变形量也需要纳入设计考量,压装后衬套内孔会出现一定的收缩量,需要在衬套加工时预留对应的珩磨余量,保证压装后的内孔尺寸符合配合要求。

对于结构设计从业者而言,这类详图的参考价值不止于尺寸复刻,更能通过细节参数理解成熟量产产品的设计逻辑:比如油孔的位置避开了最高应力区域,避免开孔造成的强度削弱;小头端的外圆轮廓做了等强度设计,在受力较大的活塞销轴线方向适当增加壁厚,在受力较小的垂直方向适当减薄,在强度与轻量化之间找到最优平衡;衬套的油槽位置与油孔精准对齐,保证润滑油路的通畅,这些细节都是经过大量台架试验与市场验证的成熟设计,能够帮助设计人员规避很多常见的设计误区,减少样机测试阶段的故障排查成本。
