集装箱堆叠用全机械自动锁紧结构

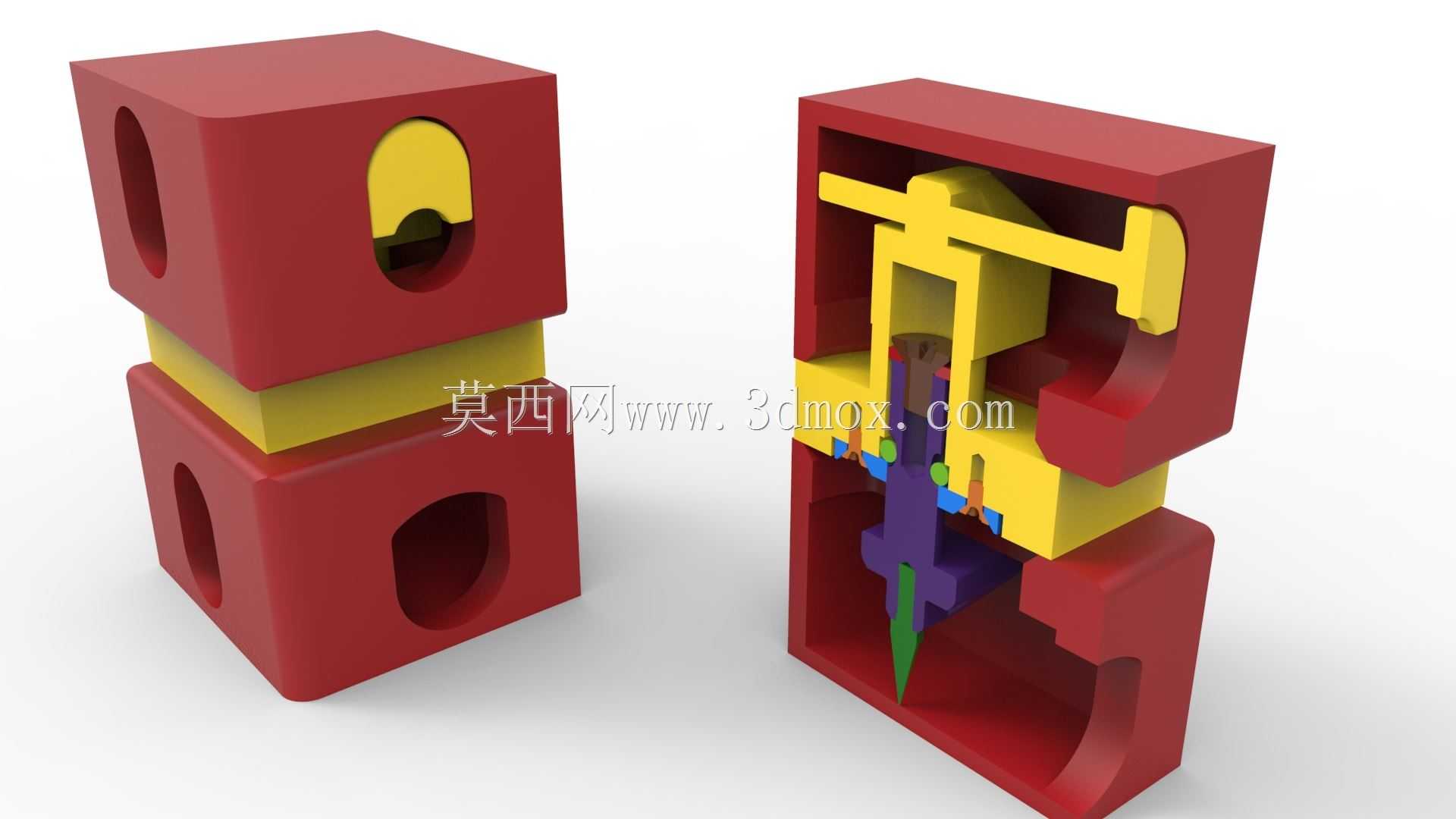

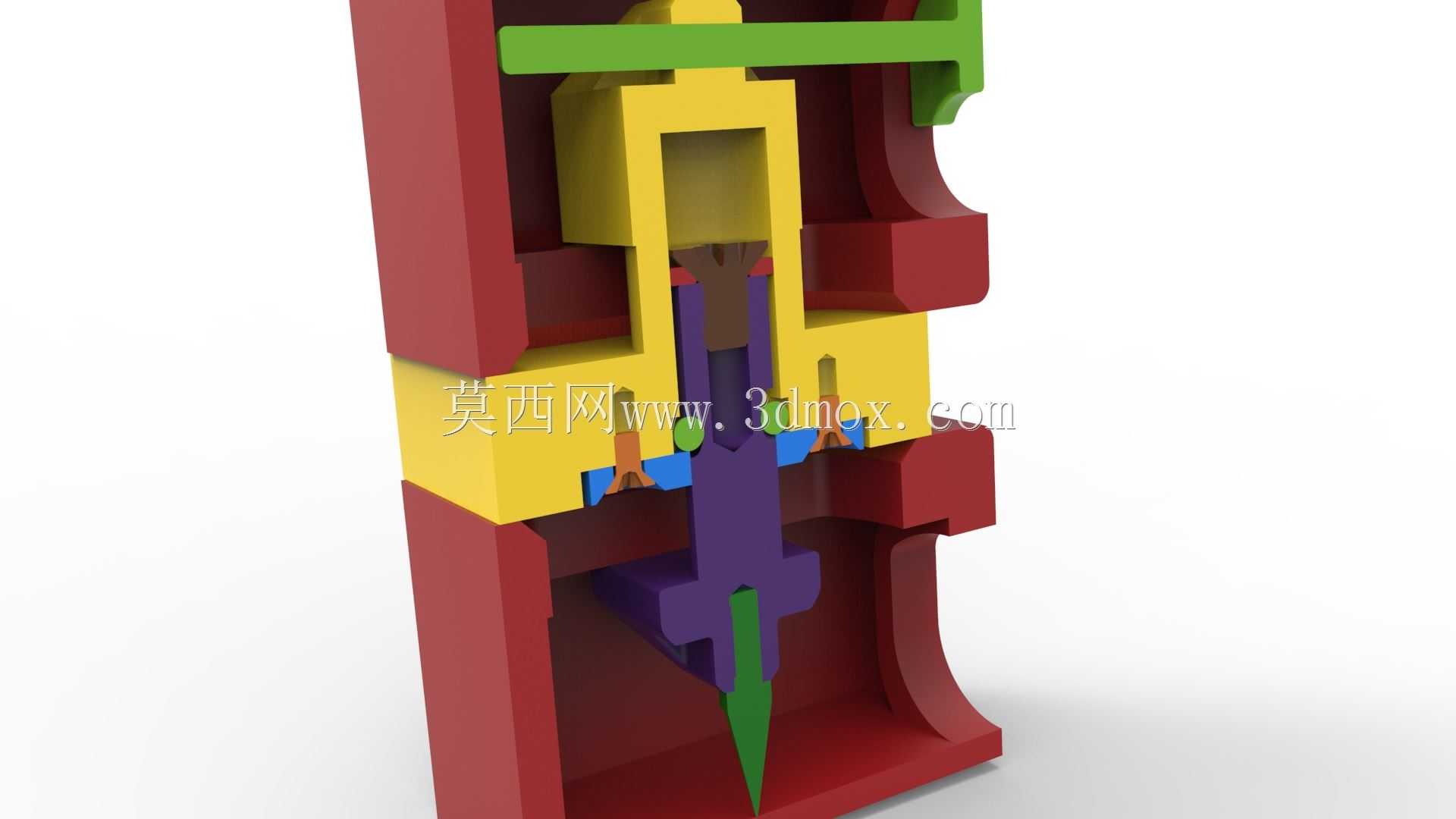

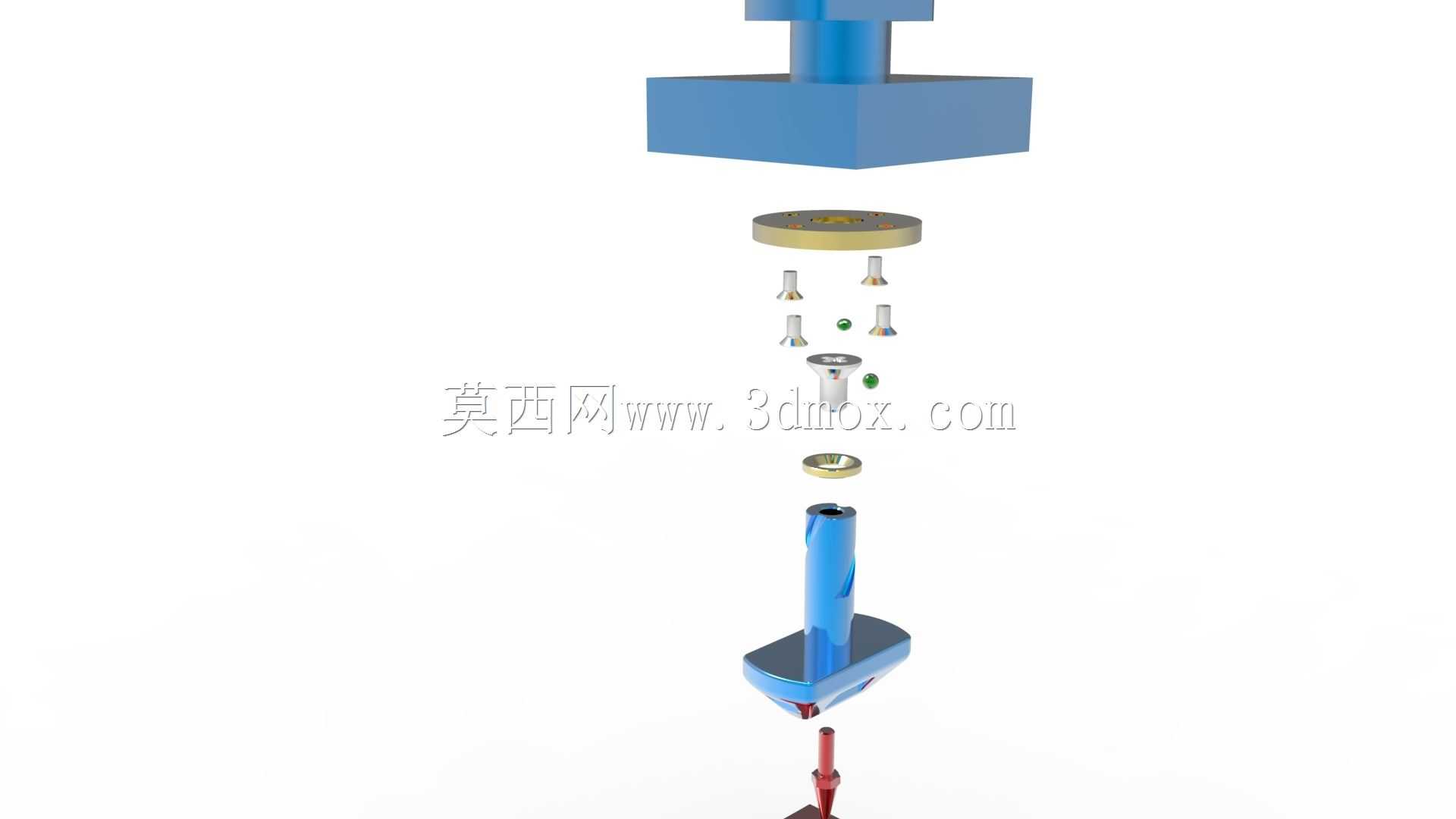

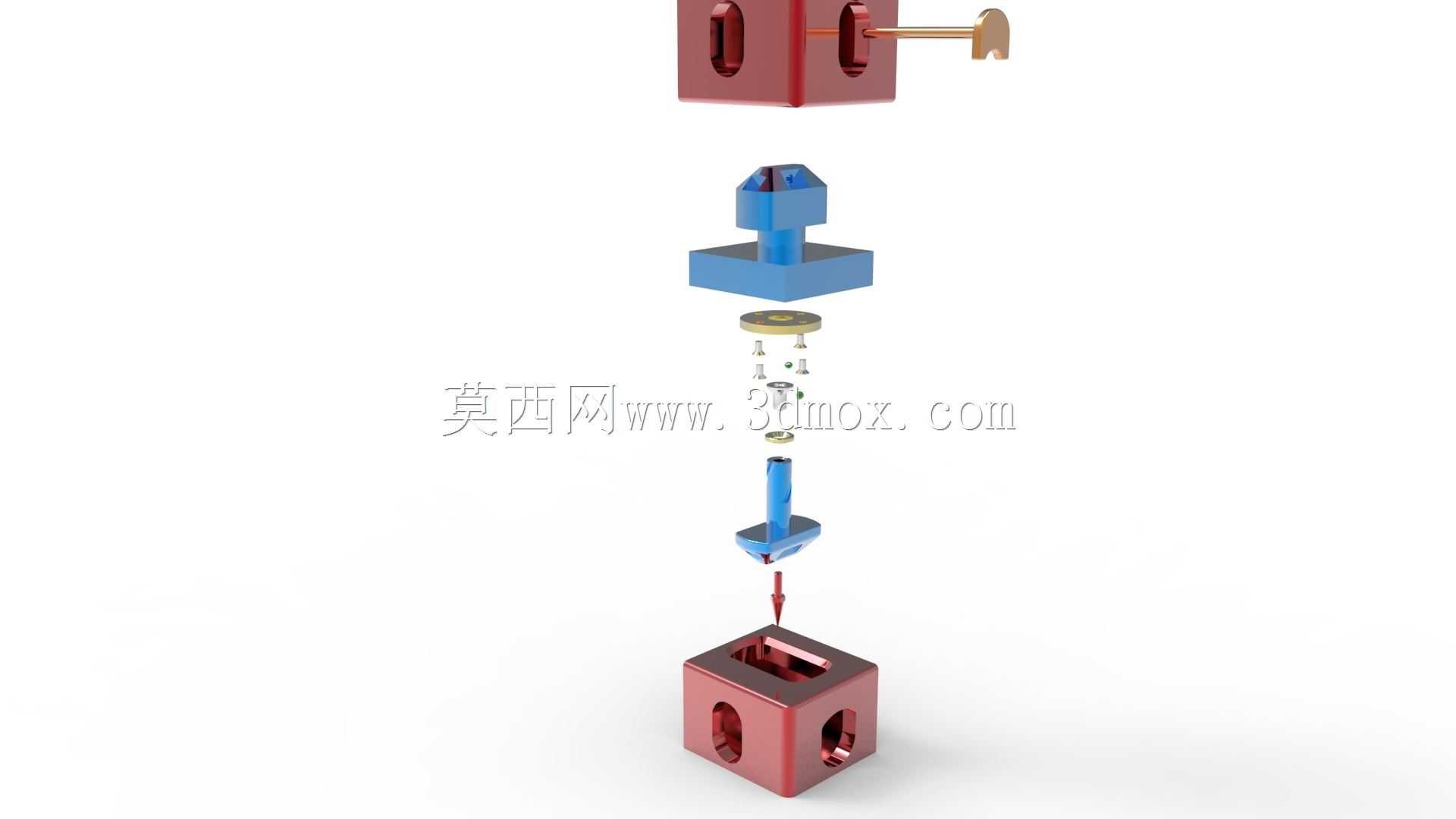

在港口集装箱转运、堆场多层堆叠、船舶舱内堆装的作业场景中，层间集装箱的可靠锁止是保障堆垛稳定性、避免运输及堆存过程中箱体移位倾覆的核心结构需求，传统的人工挂锁、扭锁操作需要作业人员攀爬至箱体角件位置完成对位锁止，不仅作业效率低，在高空、船舶颠簸等场景下还存在较高的作业安全风险，这款全机械自动锁紧结构正是针对这类场景痛点开发的纯机械锁止部件，无需额外配置电气、液压驱动单元，完全依靠箱体堆叠、起吊过程中的相对位移自动完成锁止与解锁动作。从结构功能逻辑来看，整套锁紧机构分为固定基体与旋转锁止两大核心部分，固定基体部分适配标准集装箱角件的安装接口，可直接预装在下层集装箱的顶部角件位置，不需要对现有集装箱角件结构做破坏性改造，安装边界完全匹配ISO标准集装箱角件的装配尺寸，不会超出角件的外轮廓边界，避免堆箱过程中出现结构干涉；旋转锁止部分内置两个滚珠轴承作为扭转运动的承载部件，配合螺旋形凹槽的运动导向结构，将上下箱体对接过程中的竖直方向位移转化为锁舌的90度旋转动作，当上层集装箱沿着导向结构下放到位时，锁舌恰好旋转至锁止位置，卡入上层集装箱底部角件的锁孔内，完成层间的刚性锁止，整个锁止过程不需要人工介入，只要箱体对位下放到位即可自动完成锁合。在起吊解锁环节，当上层集装箱被吊具向上提升时，竖直方向的反向位移会通过螺旋凹槽带动锁舌反向回转90度，自动解除锁止状态，不会出现吊升过程中锁止卡滞、带起下层箱体的问题。从结构受力特性来看，锁止状态下的载荷通过锁舌、基体直接传递到集装箱角件的承力结构上，滚珠轴承的配置大幅降低了扭转动作的摩擦阻力，即使在长期露天堆放、表面积存灰尘锈迹的工况下，也能保证扭转动作顺畅，不会出现锁止不到位或者解锁卡滞的问题；螺旋凹槽的导程设计经过匹配校核，锁舌的旋转行程与箱体的竖直对接行程完全对应，不会出现半锁、虚锁的状态，只有当箱体完全下放到位、角件贴合面完全接触时，锁舌才会旋转到完全锁止的位置，从结构原理上避免了误锁、未锁到位的安全隐患。在实际选型适配过程中，这类纯机械锁紧结构不需要配套的控制线路、动力源，后期维护成本极低，没有易损的电子元器件，仅需要在定期维保过程中对轴承位置加注润滑脂、清理凹槽内积存的杂物即可保证长期可靠运行，相比电动、液压驱动的锁止部件，更适合港口、船舶这类高盐雾、高湿度、强振动的恶劣作业环境，不会出现线路腐蚀、液压泄漏导致的锁止失效问题。从安装适配性来看，整套机构的外形轮廓完全内嵌在集装箱角件的安装空间内，不会额外占用箱体之间的堆装间隙，也不会影响现有集装箱吊具的对位作业，不需要对现有堆场、船舶的集装箱固定槽位做改造，可直接替换传统的人工扭锁，适配现有所有标准集装箱的堆装作业流程，能够大幅提升集装箱堆叠、转运的作业效率，降低作业人员的高空作业风险。结构设计过程中针对锁止状态的横向、纵向剪切载荷做了对应强化，锁舌采用整体式承力结构，基体与角件的连接位置采用多螺栓固定的方式，可承受堆垛过程中船舶摇晃、堆场风力作用下的层间剪切力，保证多层堆垛状态下的结构稳定性，避免层间箱体出现相对窜动。
