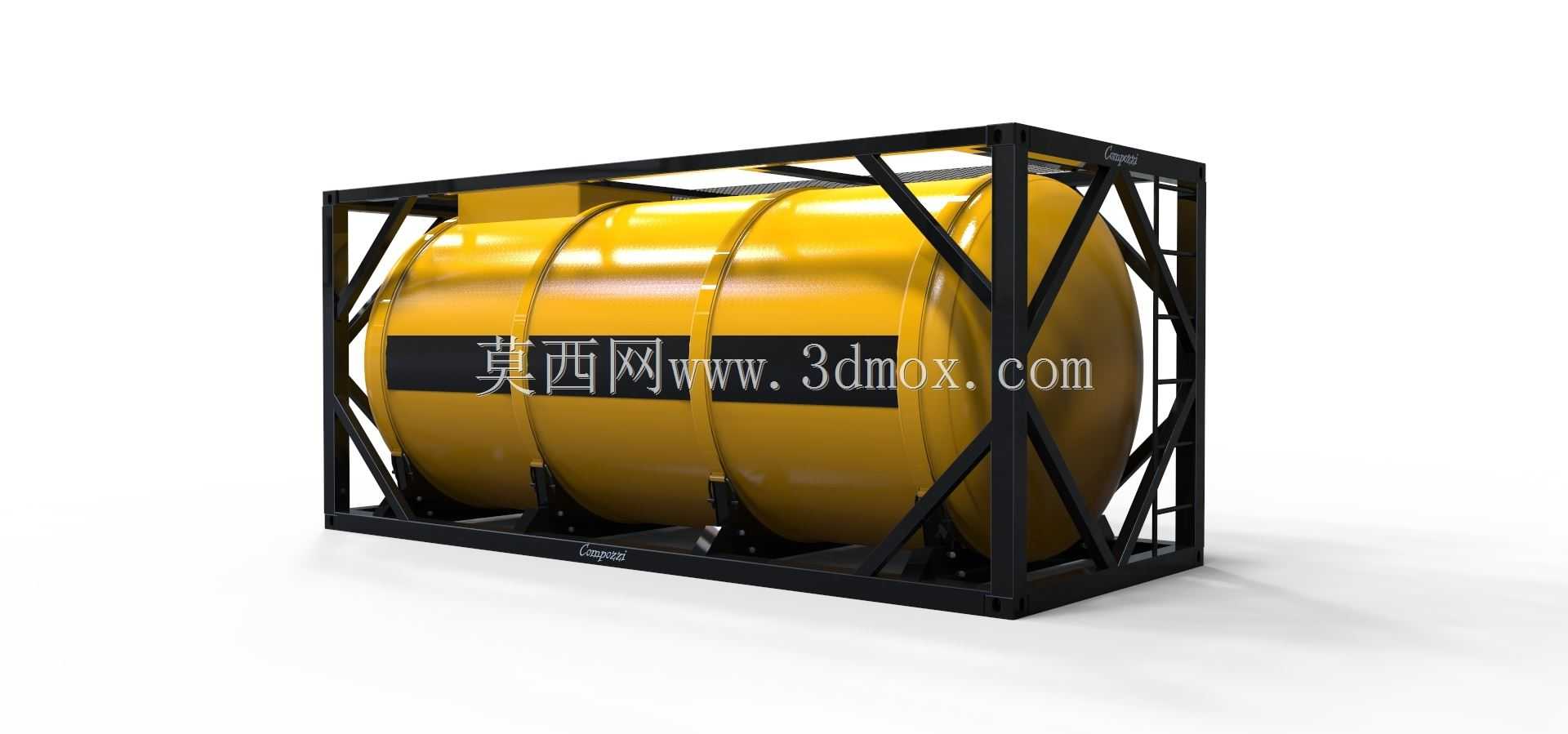

UN-T8级盐酸罐式储运容器框架结构

　　在化工危险品陆路、海运多式联运场景中，这类带标准框架的罐式容器是盐酸等强腐蚀性介质短途接驳、跨区域转运的核心载具，区别于常压散料储罐，其结构设计完全围绕危险品运输的合规性、装卸便捷性与长周期耐腐需求展开。整套容器的核心承压储液部分采用纤维玻璃材质缠绕成型，相比传统碳钢衬胶罐体，纤维玻璃材质不存在衬层脱落、焊缝腐蚀渗漏的隐患，针对盐酸这类强挥发性、强腐蚀性的无机酸，材质本身的化学惰性可以避免介质与罐体发生反应污染物料，同时降低日常运维中罐体壁厚检测、衬层修补的工作量。外部承载框架采用标准集装箱角件配置，框架的型材排布完全适配标准集装箱吊具、货运车辆的锁止点位，不需要额外定制工装就可以直接完成堆场吊装、车辆固定、船舱堆码作业，

　　框架的斜向支撑布局经过载荷校核，在满载状态下可以承受堆码三层的纵向压力，同时在运输过程中承受横向、纵向的惯性冲击，避免罐体直接受外力挤压变形。罐体顶部设置有带密封结构的人孔与进料口，人孔周边做了凸起围堰设计，防止加注过程中溢出的腐蚀性介质顺着罐壁流淌腐蚀框架焊缝，进料口采用快装法兰结构，可以快速对接化工物料加注管路，减少现场作业的暴露时间。罐体底部设置有卸料阀组安装位，阀组区域做了凹陷式防护设计，避免运输过程中飞溅的石子、杂物碰撞阀门导致泄漏，同时阀位的高度预留了标准卸料管路的操作空间，现场作业人员不需要额外垫高就可以完成管路对接。整套结构的尺寸边界完全遵循ISO罐式集装箱的外廓要求，长度、宽度、高度均符合道路货运车辆的外廓限值，

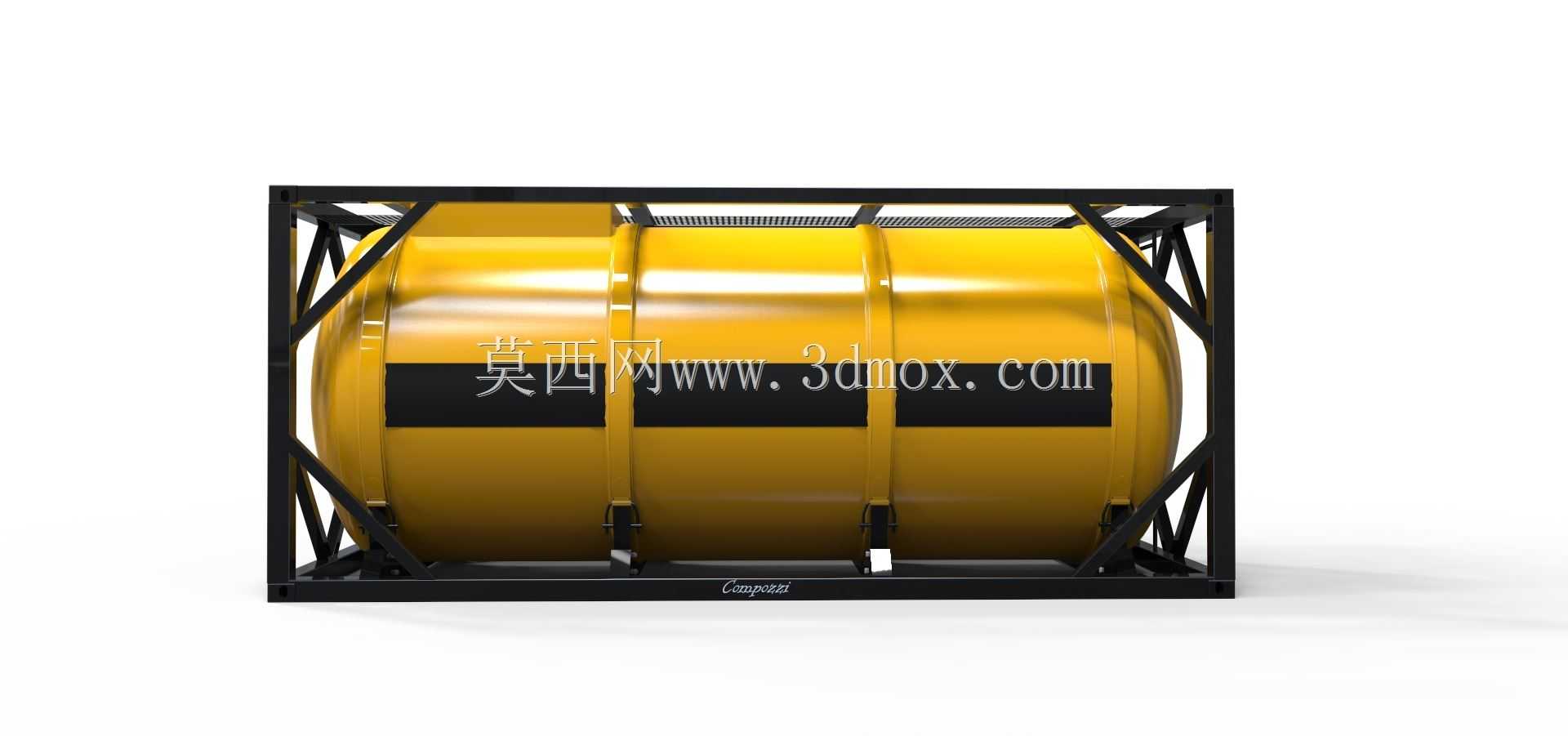

　　不需要办理超限运输审批就可以在普通公路、高速公路通行，框架底部的叉装孔位同时适配叉车作业需求，在没有大型吊装设备的厂区、仓库内，可以直接用重型叉车完成短距离移位。设计过程中，罐体与框架的连接采用鞍座式弹性支撑结构，鞍座与罐体接触的位置铺设耐腐橡胶垫，一方面避免框架与罐体硬接触造成纤维玻璃罐体表面磨损，另一方面可以缓冲运输过程中的振动载荷，防止长期振动导致罐体局部应力集中出现裂纹。罐体表面的黑色环向带不仅是标识分区，同时也是罐体加强筋的外置包覆层，环向加强筋可以提升罐体的径向刚度，避免满载状态下罐体出现椭圆变形，影响密封性能。框架的所有型材连接位置均采用满焊工艺，焊后做抛丸除锈与防腐涂装，应对化工运输场景中可能出现的介质飞溅、

　　盐雾腐蚀，延长框架的使用寿命。在实际选型应用中，这类罐式容器除了储运盐酸，也可以适配其他同腐蚀等级的无机酸、腐蚀性化工物料，只需要根据介质特性调整罐体纤维缠绕的树脂配方与密封件材质即可，不需要改动外部框架结构，具备较强的通用性。针对不同的运输场景，框架上预留了铭牌固定位、安全标识张贴位、消防器材挂载位，完全满足危险品运输的标识规范要求，罐体顶部的走道板采用防滑格栅结构，方便作业人员登顶完成加注、检测作业，走道板周边设置有可折叠的护栏，在堆码运输时可以折叠收起不占用额外空间，作业时拉起提供防护。
