车辆用弹簧液压组合式减振悬架结构

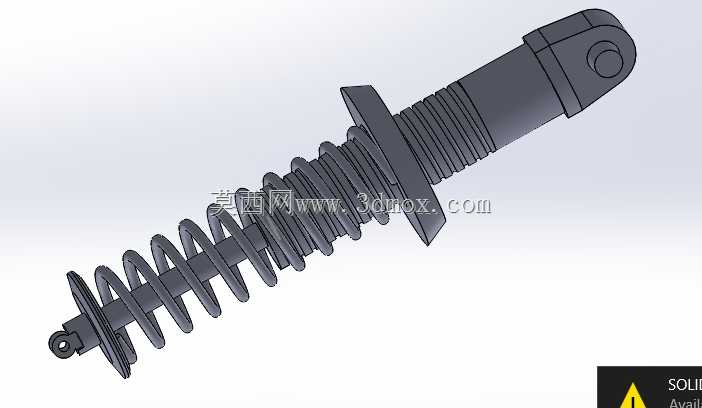

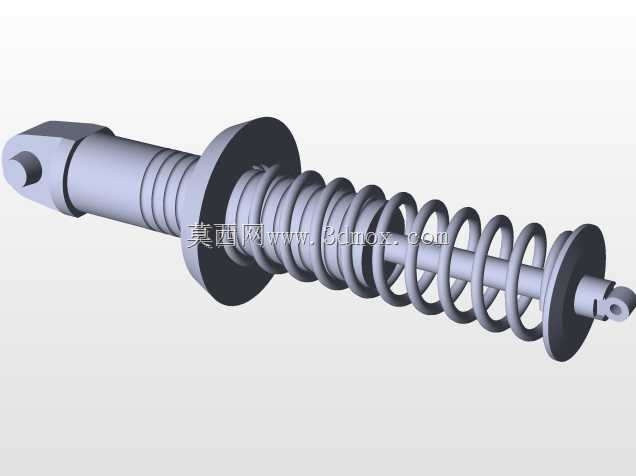

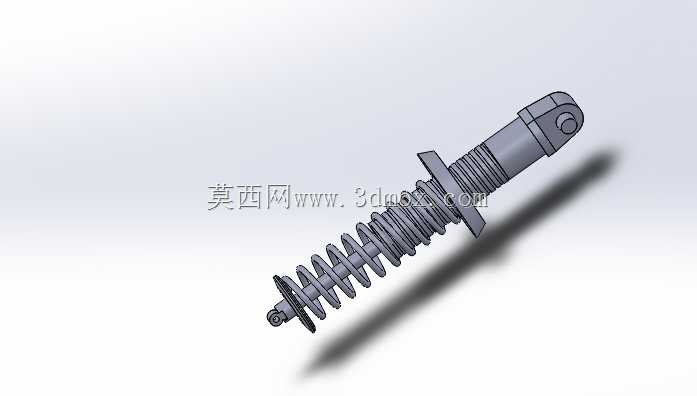

　　在乘用车辆、非道路作业机械的底盘行走系统中，这类弹簧与液压阻尼集成的悬架部件，承担着滤除路面颠簸冲击、维持车轮接地附着力、控制车身姿态的核心作用，区别于单一弹性元件的结构，它把弹性承载与阻尼耗能的功能整合在同一轴线上，能在压缩、回弹两个行程中分别匹配对应的刚度与阻尼特性，避免车辆经过起伏路面时出现多余的往复弹跳。从实际装车场景来看，这类结构常应用在独立悬架的轮边位置，上端通过吊耳结构与车身副车架铰接，下端通过带安装法兰的支座与转向节或者下摆臂连接，安装时需要保证活塞杆的轴线与车轮跳动轨迹的偏差控制在合理范围内，避免运动过程中出现侧向附加弯矩，加速杆体密封件的磨损。设计这类部件时，首先要根据整车的轴荷分配确定螺旋弹簧的线刚度，

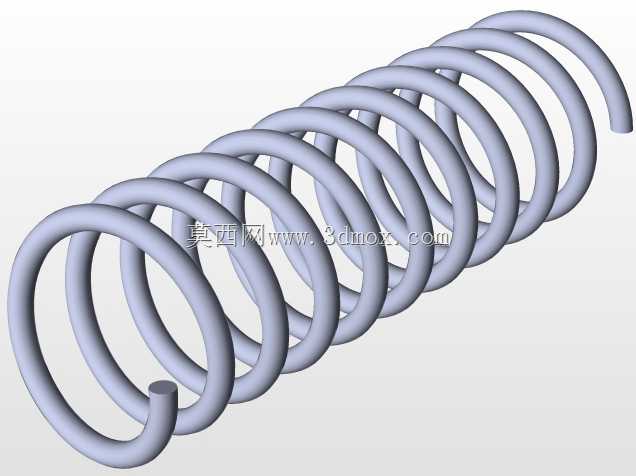

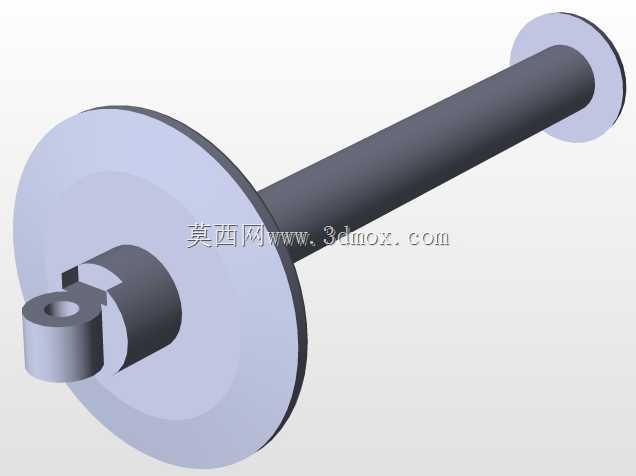

　　弹簧的中径、有效圈数、钢丝直径需要匹配空载、满载的静挠度要求，既要保证空载时悬架有足够的缓冲行程应对细碎颠簸，也要避免满载时弹簧被压并失去缓冲能力；液压阻尼部分的阀系设计需要匹配弹簧刚度，压缩行程的阻尼力设置相对偏小，用来快速吸收路面传来的冲击，回弹行程的阻尼力设置偏大，用来约束弹簧回弹的速度，避免车身出现多余的上下晃动。从结构细节来看，活塞杆表面做了硬铬镀层处理，粗糙度控制在很低的水平，配合内部的油封与防尘罩结构，能阻挡泥沙、水渍进入阻尼腔，避免杆体划伤导致液压油泄漏；外侧的螺旋弹簧两端做了并圈磨平处理，安装时上下端面与弹簧座完全贴合，避免受力偏斜；上端的铰接点内置橡胶衬套，能过滤一部分高频振动，

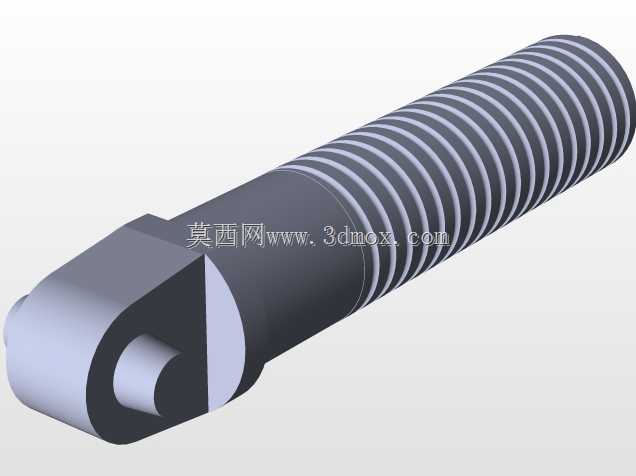

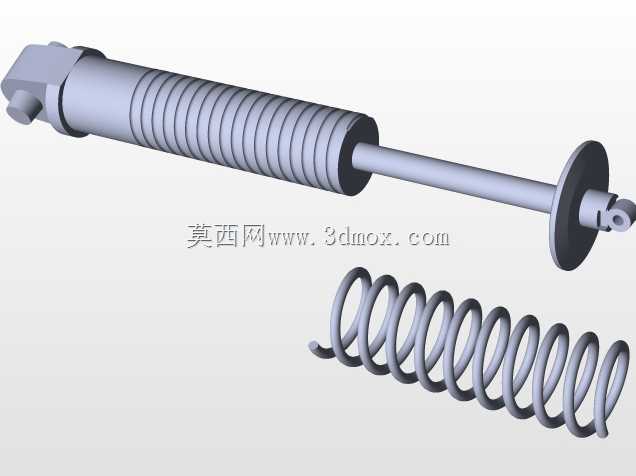

　　避免金属硬连接带来的异响传递到车身。在确定安装边界尺寸时，需要重点校核几个关键位置的参数：首先是悬架的最大压缩长度，对应车轮上跳至极限位置时的尺寸，要保证此时弹簧还有一定的余量，阻尼筒内部不会出现硬顶；其次是最大伸长长度，对应车轮下跳至极限位置时的尺寸，要保证此时弹簧不会从座中脱出，活塞杆不会从阻尼筒中拔出；另外安装法兰的孔位间距、上端吊耳的铰接孔径，都需要和对接的底盘部件完全匹配，避免装车时出现干涉。这类集成式悬架相比分开布置的弹性元件与阻尼器，占用的安装空间更小，装配工序更简单，在紧凑型乘用车、小型作业机械的底盘布置中优势明显，设计建模时需要重点还原各部件的装配关系，包括弹簧与阻尼筒的同轴度、安装支座的定位基准、

　　铰接点的转动自由度，确保模型导入装配环境后能正常模拟车轮跳动时的运动状态，不会出现部件干涉或者运动自由度异常的问题。日常选型参考时，还要注意阻尼筒的行程要比弹簧的极限变形量大10%左右，避免极限工况下阻尼部件先于弹簧到达行程极限，造成结构损坏；弹簧的刚度匹配还要结合车辆的重心高度，重心偏高的车辆需要适当提升弹簧刚度与回弹阻尼，减少过弯时的侧倾幅度，提升行驶稳定性。
