清管器用开槽式圆盘堵塞器结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:352649
  • 清管器用开槽式圆盘堵塞器结构设计
  • 清管器用开槽式圆盘堵塞器结构设计
  • 清管器用开槽式圆盘堵塞器结构设计
  • 清管器用开槽式圆盘堵塞器结构设计
  • 清管器用开槽式圆盘堵塞器结构设计

  在长输油气管道、工业工艺管线的清管作业场景中,清管器作为管线内清理、检测、介质隔离的核心执行部件,其配套的封堵类零件直接决定作业过程的密封可靠性与运行稳定性,本次涉及的开槽堵塞器就是适配清管器端部密封与限位需求的专用结构件。这类零件主要安装在清管器的两端支撑盘位置,作业时随清管器一同在管线内部沿介质流向移动,一方面填补清管器支撑结构与管壁之间的间隙,避免清管作业过程中介质从旁侧泄漏导致清管推力不足,另一方面可以缓冲清管器经过管线焊缝、变径段、弯头位置时的刚性冲击,降低清管器卡堵、结构件磕碰损伤的概率。

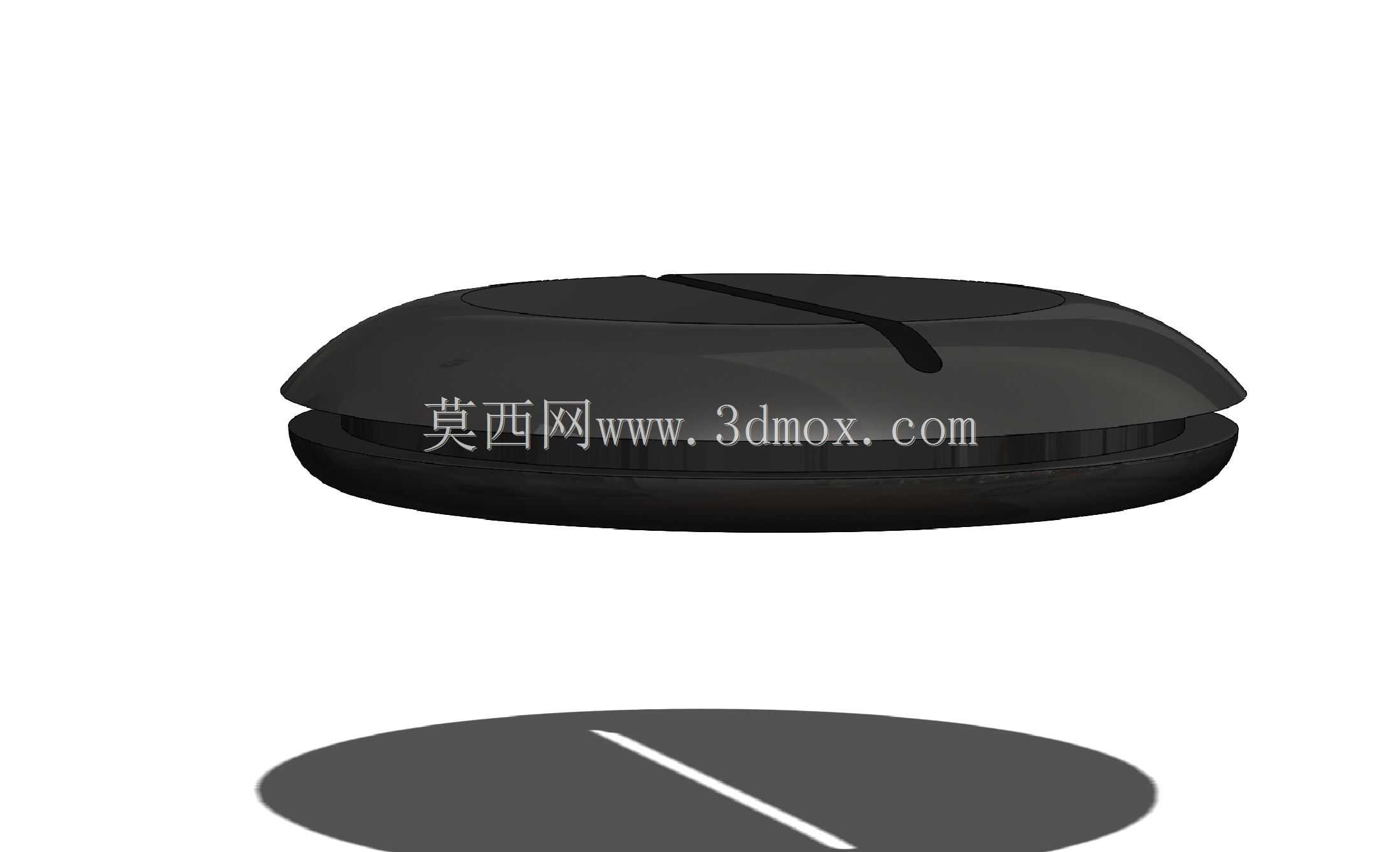

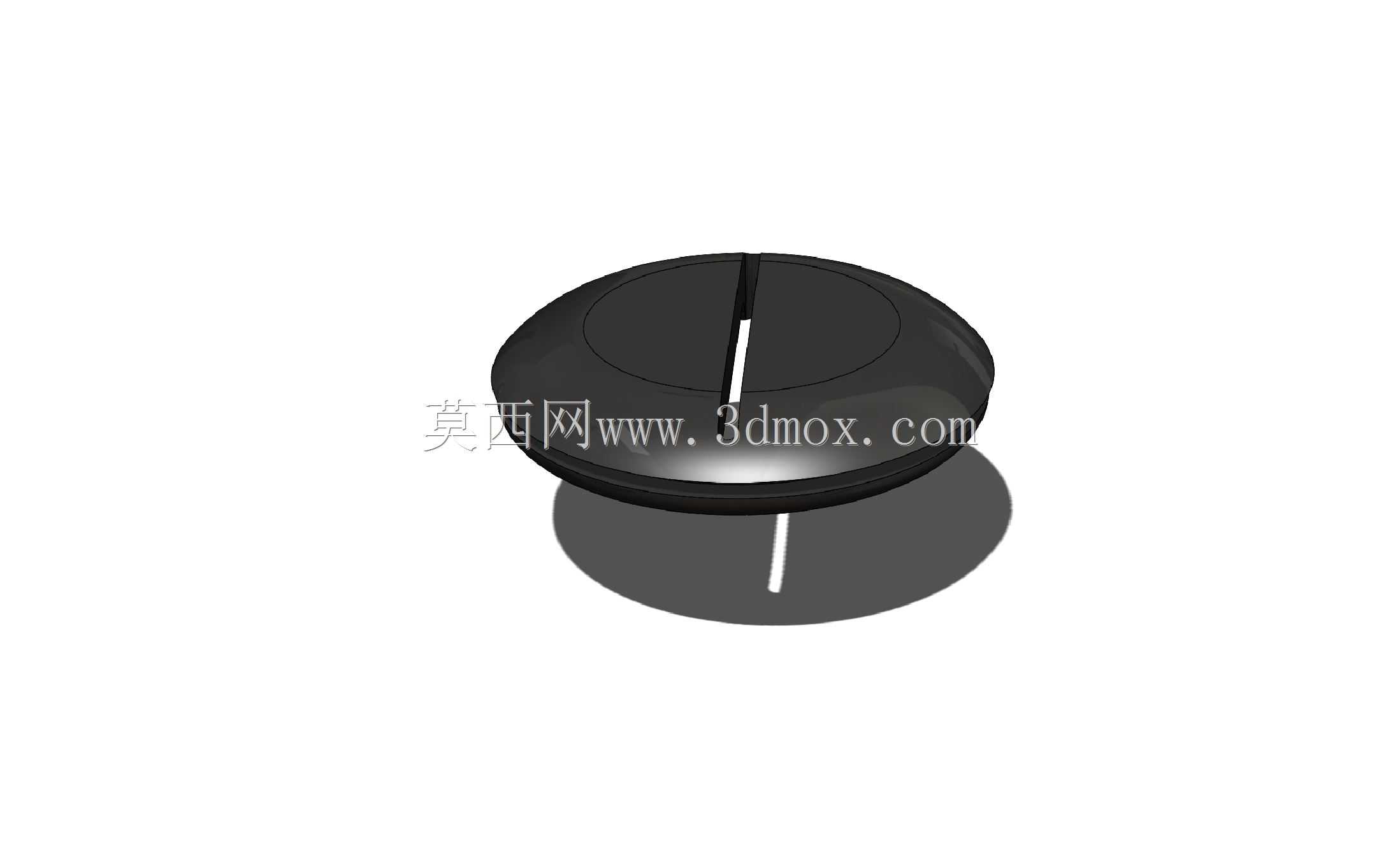

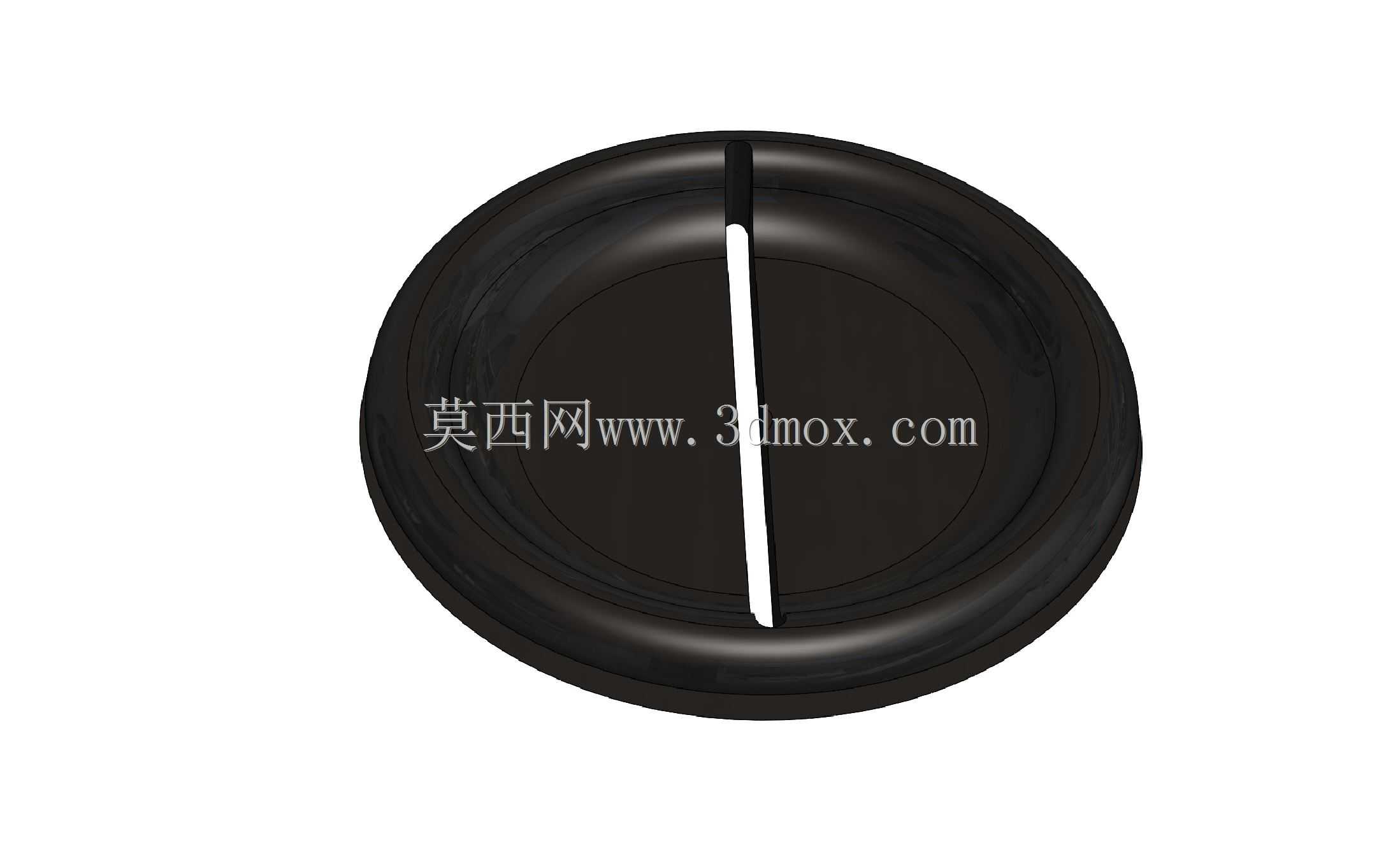

  从结构功能特性来看,该堵塞器采用圆盘式主体构型,整体为扁平类回转体结构,中心开设贯通直槽,这个开槽设计并非简单的减重结构,而是为了适配清管器的中心拉杆装配需求,同时允许零件在通过管线小幅度变径位置时产生可控的弹性形变,避免刚性结构与管壁硬接触造成的零件碎裂或者管壁刮伤。圆盘的外缘做了小圆弧过渡处理,没有尖锐棱角,在管线内移动时可以顺滑滑过管壁的凸起、焊瘤等位置,不会出现卡滞或者刮除管壁防腐层的问题。零件的上下端面均为平面结构,能够与清管器的支撑盘、密封皮碗端面完全贴合,装配后不会出现局部间隙,保证轴向压紧力均匀分布,避免长期受压后出现局部变形导致密封失效。

  在设计思路层面,这类开槽堵塞器的尺寸匹配完全依托对应规格管线的内径参数确定,圆盘的外径尺寸比目标管线内径小1到2毫米,既保证足够的密封接触面积,又不会因为过盈量过大导致清管器运行阻力超出设计阈值。中心开槽的宽度根据配套拉杆的直径确定,槽宽比拉杆直径大0.5毫米左右,装配时可以直接从侧面卡入拉杆位置,不需要完全拆卸拉杆端部的紧固件,大幅提升现场装配与更换零件的效率。开槽的长度延伸至接近圆盘外缘的位置,保证零件拥有足够的形变余量,在通过曲率半径较小的弯头时,圆盘可以沿开槽位置产生小幅度的张合形变,顺利通过弯管段而不会出现结构断裂。零件的厚度参数根据清管器的运行压力确定,中低压管线作业场景下厚度控制在8到12毫米区间,既满足结构强度要求,又保留合适的弹性形变能力,高压作业场景下会适当增加厚度并调整开槽末端的圆角半径,避免应力集中导致的开槽末端开裂问题。

  从安装边界来看,该堵塞器的装配位置位于清管器的两组密封皮碗外侧,与支撑挡板、压紧螺母配合使用,装配时需要保证开槽方向与清管器的运行方向保持平行,避免运行过程中介质压力直接冲击开槽侧壁导致零件移位。零件的两个平面的平行度公差控制在0.1毫米以内,装配后与相邻零件的贴合面不会出现翘曲,保证轴向压紧时受力均匀。在实际选型过程中,除了匹配管线内径参数,还需要考虑输送介质的腐蚀特性,针对含硫介质、腐蚀性化工介质场景需要匹配对应的耐蚀材料,普通油气输送场景采用常规聚氨酯或者改性尼龙材质即可满足耐磨与密封需求。这类开槽堵塞器相比传统的整圆式堵塞器,最大的优势在于装配便捷性与形变适配能力,整圆式堵塞器需要从拉杆端部穿入,现场更换时必须拆解清管器端部的全部紧固件,作业效率低,而开槽式结构可以直接侧装,大幅缩短现场维护的时间,同时可控的形变能力让清管器在复杂管线内的通过性得到明显提升,减少卡堵故障的发生概率。在实际建模过程中,需要重点关注开槽末端的圆角处理,避免直角结构造成的应力集中,同时圆盘外缘的圆弧过渡需要保证曲率连续,避免出现台阶或者棱角,防止运行过程中刮伤管壁或者被焊瘤卡滞。另外零件的平面度要求也需要在建模时明确标注,避免加工后零件翘曲导致装配后密封失效。
