多款式机械支撑类零件结构设计方案

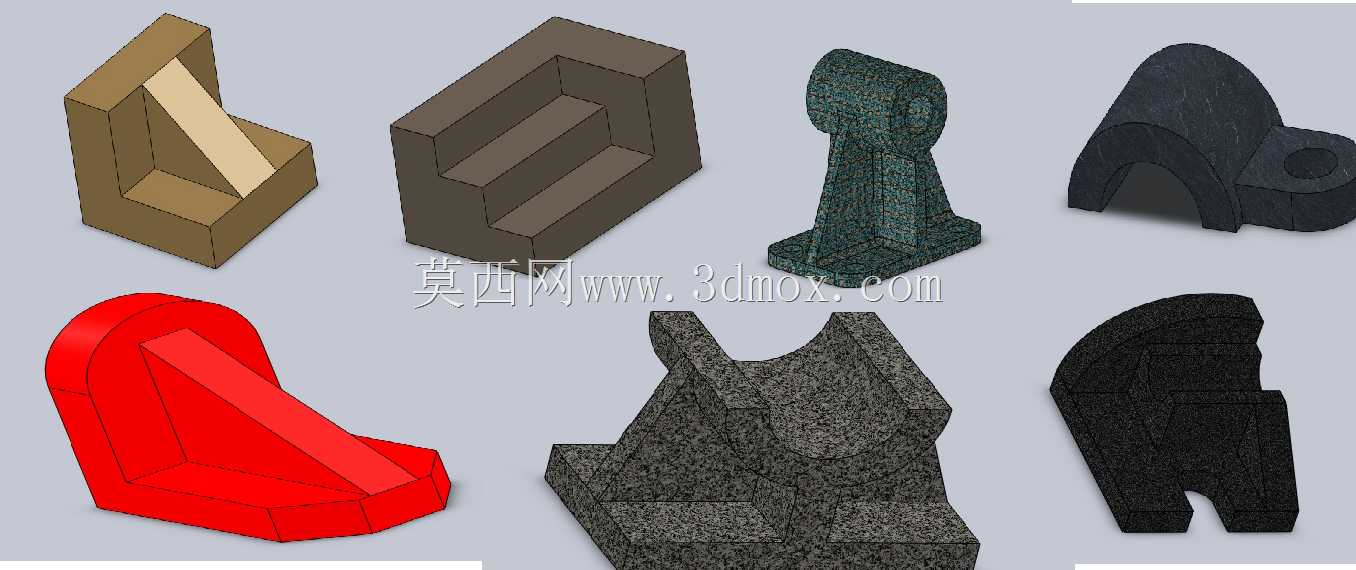

　　这批支撑类零件主要面向中小型机械设备的机架连接、部件承托场景，在轻工输送设备、小型工装夹具台架、非标自动化单机的结构搭建中应用广泛，不同构型的零件分别适配不同安装空间、载荷方向的使用需求，可直接作为模块化结构件嵌入设备整体框架，减少现场二次加工的工作量。从实际使用场景来看，带斜向加强筋的L型支撑件，主要用于设备侧边的垂直载荷承托，比如小型输送带的侧边挡板支撑、操作面板的安装托架，其斜筋结构可抵消垂直方向载荷带来的弯矩，避免直角根部出现应力集中断裂的问题，这类零件的安装面预留了沉头孔位，可直接通过内六角螺栓固定在铝型材框架或者方管焊接机架上，安装时不需要额外加工让位槽，沉头孔的深度刚好覆盖标准螺栓的头部厚度，

　　安装后螺栓头不会突出支撑面，不会干涉后续安装的其他部件。回字形槽型支撑件主要用于嵌入式部件的卡装固定，比如小型传感器的安装座、气动管路的走线托架，其内部的凹槽尺寸适配常用的20系列、30系列铝型材的安装边，也可直接卡装厚度匹配的钣金件，槽体的侧壁厚度经过载荷校核，在承受侧向150N的推力时不会出现塑性变形，安装时可从槽体侧面穿入紧定螺钉固定内部嵌入件，也可通过槽体底部的通孔从背面锁螺栓固定，两种安装方式适配不同的现场装配条件。带弧形顶部的立式支座主要用于轴类零件的辅助支撑，比如小型传动轴的中间支撑、手动操作杆的铰接支座，其顶部的弧形面可适配直径12-20mm的圆轴，安装时可配合轴套或者关节轴承使用，

　　支座底部的法兰盘预留了四个均匀分布的安装孔，孔位间距符合通用的安装孔距标准，可直接固定在设备的安装平台上，支座的立柱部分做了变截面处理，靠近底部法兰的位置截面更厚，可抵消轴类零件转动时带来的交变侧向载荷，避免长期使用后立柱出现歪斜。拱形带侧孔的支撑件主要用于管路或者线缆的穿过式支撑，比如气动软管的过线支撑、小型电缆的走线托架，拱形的内孔直径可容纳直径10mm以内的管路或者多根线缆，侧面的螺纹孔可安装紧定螺钉固定穿过的管路，避免管路在设备运行时出现窜动，这类零件的底部是平面结构，可直接贴合安装面固定，不需要额外加工定位面。红色的加强筋斜向支撑件，主要用于倾斜方向的载荷承托，比如设备倾斜料道的底部支撑、操作扶手的斜向连接支撑，其斜向的加强筋顺着载荷方向布置，可最大化提升支撑的刚性，零件的两个安装面互相垂直，可分别固定在两个互相垂直的机架面上，安装后形成稳定的三角支撑结构，在承受垂直于斜筋方向的冲击载荷时，结构形变量可控制在0.1mm以内，满足一般设备的精度要求。带V型槽的支撑座主要用于圆轴类零件的定位支撑，比如检测工位的工件定位座、小型轴类零件的加工工装支撑，其V型槽的角度为90度，可适配直径8-25mm的圆轴类工件，V型槽的表面做了粗糙度处理，可提升定位时的摩擦力，避免工件转动时出现打滑，支撑座的底部预留了定位销孔，安装时可配合圆柱销实现精准定位，重复定位精度可达到0.05mm，满足一般加工、检测工位的定位要求。

　　弧形块状支撑件主要用于曲面部件的贴合支撑，比如弧形钣金罩壳的内部支撑、弧形导轨的辅助托架，其外弧面的曲率半径适配常用的小型设备罩壳曲率，安装时弧面可完全贴合被支撑部件的内表面，避免支撑点出现应力集中导致罩壳变形，零件上预留的多个减重孔在保证结构刚性的前提下降低了零件自重，减少设备整体的负重。在设计思路上，这批零件全部采用等壁厚或者渐变壁厚的结构，避免出现壁厚突变导致的铸造或者注塑缺陷，所有的棱边都做了R1-R2的圆角处理，既可以避免安装时划伤操作人员，也可以减少应力集中点，提升零件的疲劳强度。所有零件的安装孔位都符合通用的机械安装标准，孔位公差控制在±0.1mm以内，可直接和标准紧固件配合使用，不需要现场二次扩孔或者修配。从安装边界来看，所有零件的最大外形尺寸都控制在150mm以内，属于小型结构件，安装时不需要太大的操作空间，适合在紧凑的设备内部使用，零件的固定方式全部采用标准螺栓连接，不需要特殊的安装工具，普通的内六角扳手、活动扳手即可完成装配，后期维护更换时也可快速拆卸，不需要拆解周边的其他部件。不同构型的零件可根据实际的载荷需求、安装空间灵活选用，也可多个零件组合使用搭建复杂的支撑结构，比如将L型支撑件和V型槽支撑座组合，可搭建出高度可调的轴类定位工装，将拱形支撑件和槽型支撑件组合，可搭建出带走线功能的管路固定支架，适配不同非标设备的个性化搭建需求。
