环形嵌套式金属连接构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:352887
  • 环形嵌套式金属连接构件结构设计
  • 环形嵌套式金属连接构件结构设计

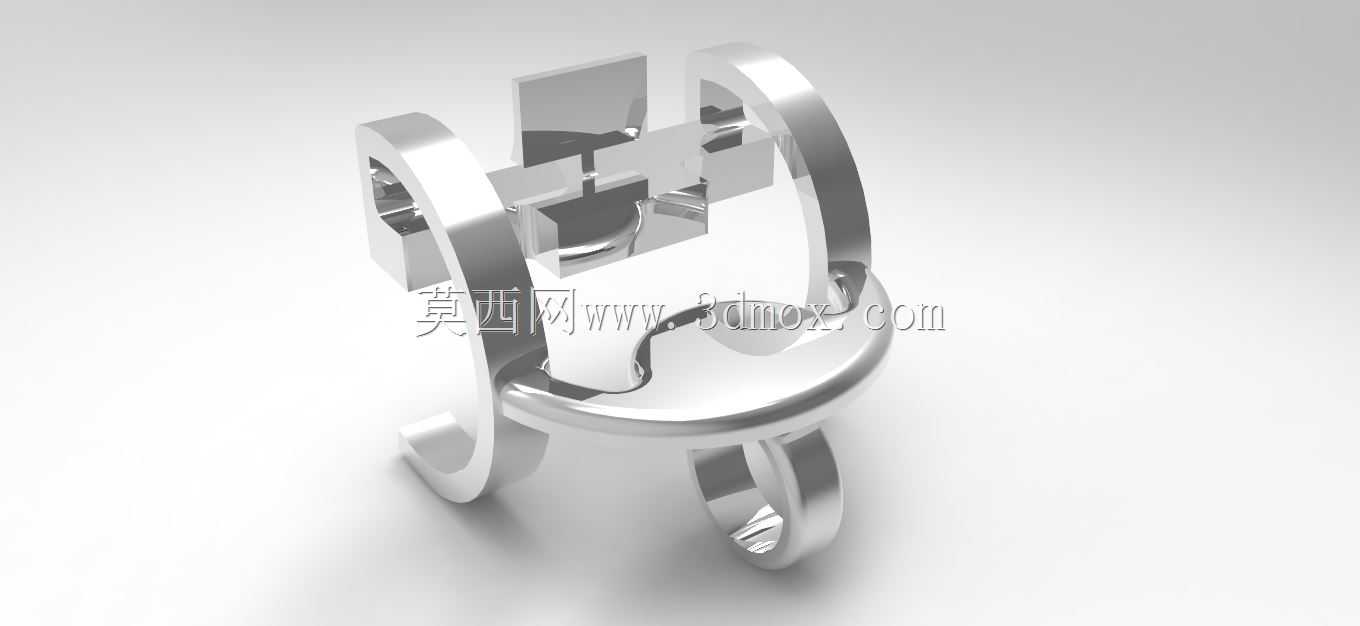

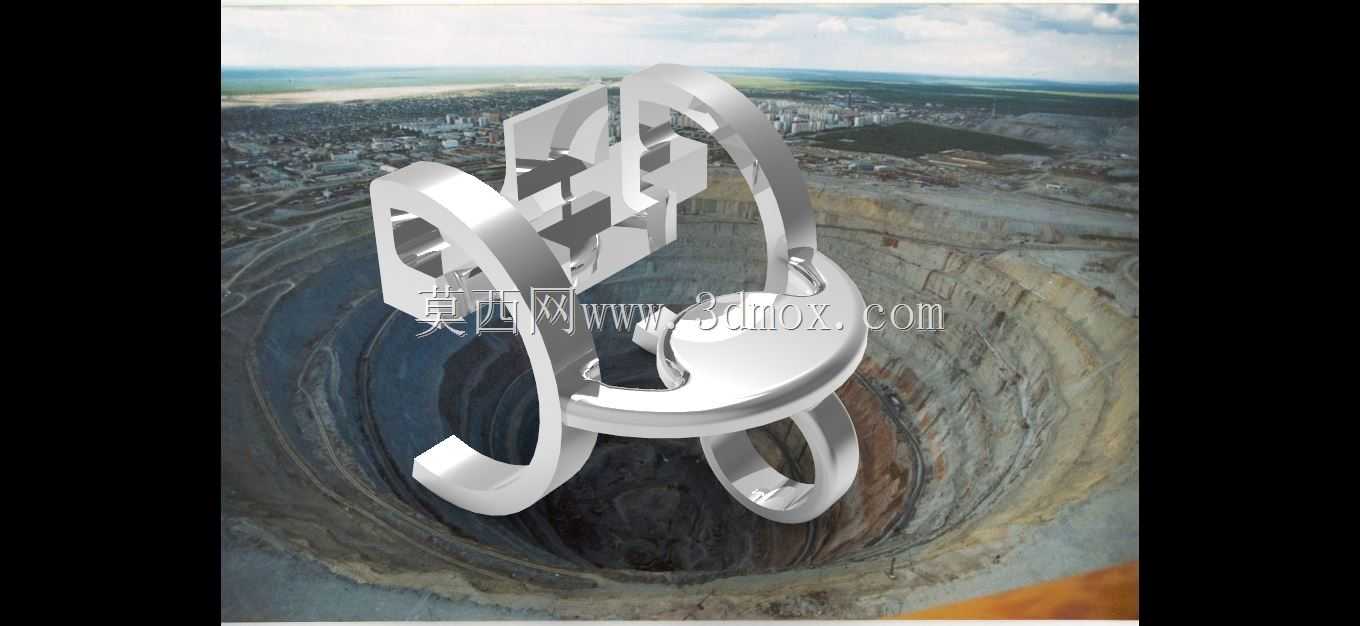

  该环形嵌套式金属连接构件在结构设计阶段,优先考虑了多场景下的载荷传递需求,其主体采用三段式弧形环体搭配中心基座的组合形式,区别于常规的一体式环形零件,拆分式的环体布局可在不同安装工况下适配多角度的连接点位,避免传统环形件只能沿单一轴向对接的局限性。从实际应用场景来看,这类构件可作为小型设备的支撑连接座使用,也可在模块化工装架中作为转角衔接部件,当应用在轻型物料承载平台上时,三个向外延伸的弧形支脚可分散垂直方向的静载荷,中心的凸台结构则可用于固定承载面板,配合支脚末端的安装孔位,能够快速完成与底部框架的锁紧固定,不需要额外焊接辅助连接件,降低现场装配的工序复杂度。

  设计过程中针对环体的受力路径做了多次优化,最初的方案采用等截面弧形环,在模拟偏载工况时发现环体与中心基座衔接位置存在应力集中现象,后续通过在衔接处增加渐变式过渡圆角,同时调整环体截面的壁厚分布,将靠近基座位置的壁厚提升15%,环体末端的壁厚做适度收窄,既保证了核心受力位置的结构强度,也控制了整体构件的重量,避免材料的无效浪费。构件的中心基座上预留了两组对称的定位卡槽,可与配套的插接件实现无紧固件快速卡合,在需要频繁拆装的模块化设备场景中,这种卡合结构能大幅缩短拆装维护的时间,卡槽的尺寸公差按照中等精度装配要求设计,既保证卡合后的连接刚性,也不会因为公差过严导致装配卡滞。

  从安装边界来看,该构件的整体外轮廓直径控制在常规小型支撑座的适配范围内,三个支脚的安装孔中心距匹配通用工业铝型材的标准孔位间距,不需要对现有安装框架做额外打孔改造即可直接适配,支脚末端的安装面做了铣平处理,保证安装后与框架表面的贴合度,避免出现安装倾斜导致的受力偏移。环体的内圈空间预留了足够的走线间隙,当构件应用在带电气布线的设备上时,线缆可直接从环体中间的空腔穿过,不需要额外设置走线槽,简化设备整体的布线布局。

  在功能特性上,该构件除了基础的连接支撑作用外,环形的镂空结构也能降低整体的风阻,当应用在户外小型设备上时,镂空区域可让气流顺利穿过,减少强风环境下对构件的横向冲击力,提升设备在户外工况下的稳定性。构件的所有外露棱边都做了倒钝处理,避免装配过程中划伤操作人员,也不会在后续使用过程中积留尖锐毛刺带来安全隐患。针对不同的使用场景,该构件的环体角度可在建模阶段做参数化调整,当需要适配更大的承载面板时,可通过调整弧形环的曲率半径扩大整体支撑范围,不需要重新搭建整体模型结构,仅需修改对应参数即可快速生成适配不同尺寸需求的变体结构,提升后续衍生设计的效率。

  实际选型应用时,可根据承载载荷的大小选择对应牌号的金属材料,常规轻载场景下采用普通碳素钢即可满足强度要求,若应用在有腐蚀介质的工况中,可更换为不锈钢材质,模型中预留的壁厚余量可覆盖常规的材料强度波动,不需要额外调整结构尺寸。构件的中心凸台高度可根据对接零件的安装深度做灵活调整,凸台上的固定孔位采用通用的螺纹孔规格,可适配标准规格的紧固螺丝,不需要定制特殊紧固件,降低后续的配件采购成本。在装配流程上,该构件可先与底部框架完成固定,再将上部承载件与中心基座对接,也可先将上部零件与中心基座组装完成后再整体固定到底部框架,两种装配顺序都不会出现干涉问题,可根据现场的装配空间灵活选择作业顺序,适配不同的现场装配条件。
