透明可视化raj型深沟球轴承结构

　　做机械结构设计的同行都清楚，转动副的可靠性直接决定整台设备的无故障运行周期，这款raj型轴承的三维结构，完全是按照常规深沟球轴承的实际装配逻辑搭建的，从内圈滚道、滚动体、保持架到外圈的配合公差带，都还原了实物的装配关系，没有做夸张的艺术化变形，用来做设备装配干涉检查、传动结构运动仿真完全够用。

　　先从实际应用场景说起，这类轴承的适用覆盖范围极广，小到桌面级的小型输送线辊筒、3D打印机的传动辊支撑，中到普通机床的进给轴辅助支撑、包装机械的导辊转动位，大到农业机械的转动关节、普通输送机的托辊支撑，只要是中等转速、中等径向载荷的转动部位，都能见到同结构轴承的身影，它不像角接触轴承需要成对预紧安装，也不像圆锥滚子轴承需要调整游隙，对安装位的加工精度要求相对友好，是普通机械设备里用量最大的转动支撑零件之一。

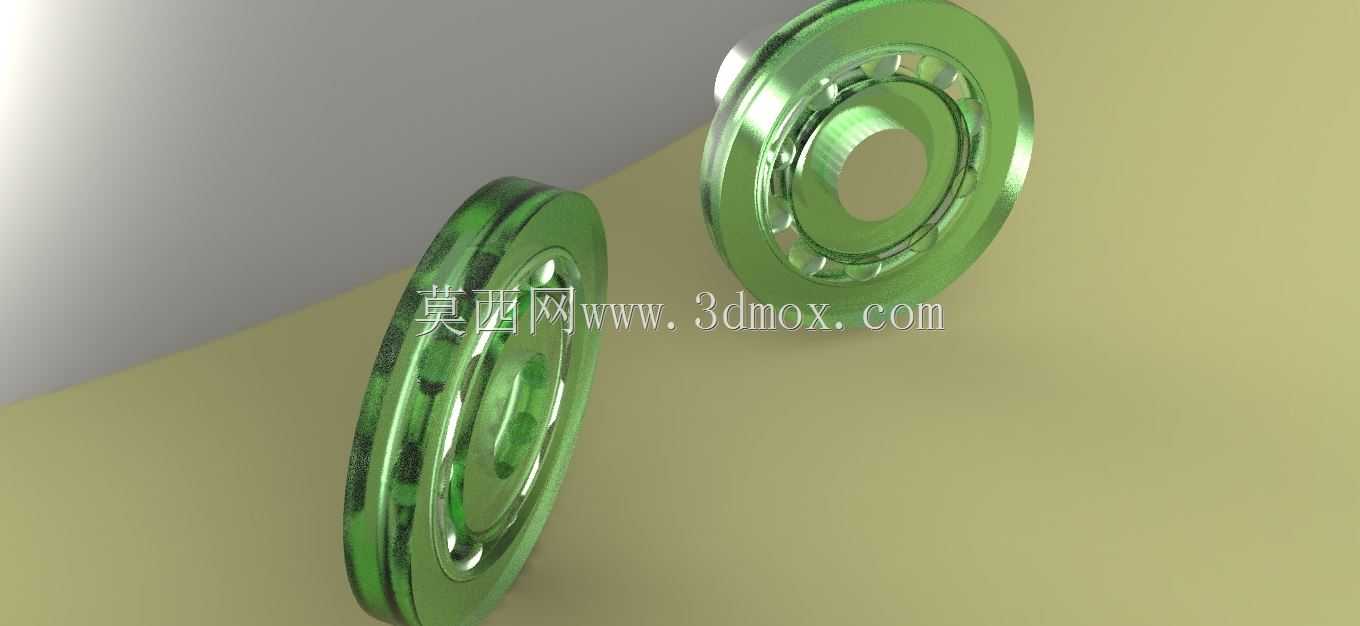

　　从设计思路上看，这个模型做了透明化的外观处理，不是为了视觉效果做的无依据改动，而是把常规金属轴承的实体套圈做了半透明呈现，能直接看到内部滚动体在滚道内的排布方式、保持架的兜孔结构，刚入行的结构设计师不用拆实物轴承，就能直观理解轴承的内部配合关系：内圈和转动轴采用过盈配合随轴转动，外圈和安装座孔采用过渡配合起固定支撑作用，滚动体在内外圈的弧形滚道之间做滚动摩擦，把转动过程中的滑动摩擦阻力降到最低，保持架的作用是均匀分隔每一颗滚动体，避免滚动体之间直接接触摩擦造成额外磨损，同时引导滚动体在滚道内正常运转，在轴承非承载区还能起到托住滚动体防止脱落的作用。

　　再说到安装边界和尺寸相关的设计要点，这个模型还原了标准深沟球轴承的安装尺寸逻辑：内圈的内径公差是按照基孔制的轴承专用公差设定的，和轴的配合选择要根据实际载荷情况调整，轻载、需要经常拆装的场合可以选g6或者h7的轴公差，重载、转速较高的场合要选k6或者m6的过盈配合；外圈和轴承座孔的配合一般采用基轴制，座孔公差选H7即可，如果是外圈需要随部件转动的场合，就要适当提高外圈的配合过盈量，避免外圈在座孔内打滑跑圈。安装的时候要注意，内圈的定位轴肩高度不能超过内圈的倒角尺寸，不然会导致轴承安装不到位，外圈的座孔挡肩高度也不能超过外圈的倒角，不然拆卸的时候拉马没法勾住外圈端面，会给后期维护拆换造成麻烦。轴承的轴向固定方式也在模型里留了对应的设计空间，内圈可以用轴用弹性挡圈、圆螺母或者轴端挡圈固定，外圈可以用孔用弹性挡圈、轴承端盖压紧，具体选哪种固定方式，要看实际承受的轴向载荷大小，轻载场合用弹性挡圈就能满足要求，重载或者有冲击载荷的场合，必须用端盖或者圆螺母做可靠压紧。

　　从功能特性上来说，这个结构的轴承主要承受径向载荷，同时也能承受一定量的双向轴向载荷，当轴承的径向游隙适当加大之后，还能具备一定的角接触轴承特性，可以承受更大的联合载荷，在转速较高、不适合用推力球轴承的场合，用这类轴承承受纯轴向载荷也能满足使用要求。和滑动轴承比，它的启动摩擦阻力小，运转精度稳定，润滑维护简单，大部分工况下采用脂润滑就能满足长期运转需求，不需要复杂的油路供油系统，维护成本很低。做三维建模的时候，这个模型的各部件都是独立可拆分的实体，不需要额外做面的修补就能直接导入装配体，做运动仿真的时候可以给滚动体添加配合约束，模拟真实的滚动运转状态，用来做设备的工作原理演示、装配工艺培训的素材也非常合适，能让一线装配工人快速理解轴承的装配顺序，避免装反保持架、敲击轴承受力面错误这类常见的装配问题。

　　很多刚入行的设计师选轴承的时候容易忽略游隙的选择，其实这个结构的轴承在建模的时候就预留了游隙的调整空间，常温工作、普通精度的场合选普通组游隙即可，高温工作、配合过盈量较大的场合，要选C3组或者更大游隙的轴承，避免工作时温度升高导致轴承内部间隙消失，出现卡滞抱死的问题；如果是对旋转精度要求较高的场合，比如机床的主轴辅助支撑，可以选C2组的小游隙轴承，同时配合适当的预紧，提高轴的运转刚性，减少转动时的径向跳动。另外安装的时候要注意，压装轴承的时候压力只能施加在待压装的套圈端面上，不能通过滚动体传递压装力，不然会在滚道和滚动体表面造成压痕，直接导致轴承运转噪音变大、提前失效，这些细节在模型的结构呈现上都能对应找到对应的受力面，对新手理解安装要点很有帮助。
