三款不同材质手提盛水容器结构设计

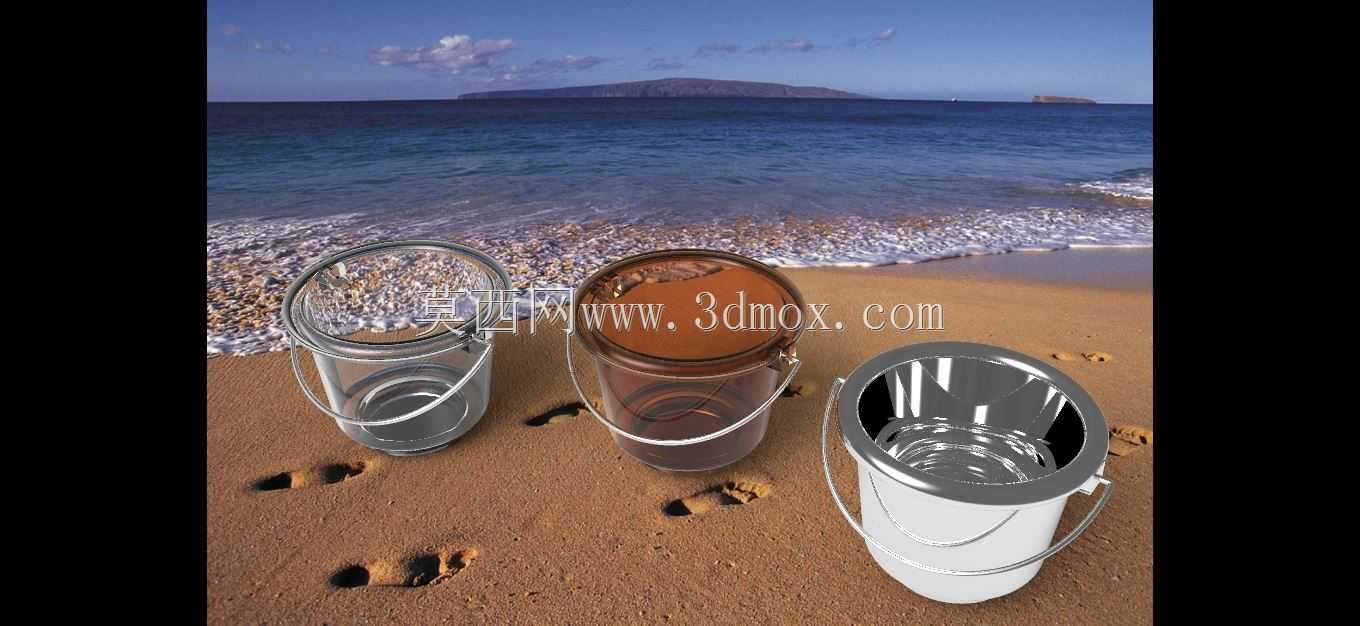

日常场景里随处可见这类手提盛水桶，不管是户外作业取水、家居清洁盛水、沙滩休闲收纳零散物件，还是生产车间中转少量液态物料，这类容器的使用频率始终居高不下。这次完成的三款不同材质水桶结构，分别对应透明硬质塑料、半透明茶色工程塑料、金属冲压成型三种主流材质方案，覆盖不同使用场景的性能需求。从实际使用的痛点出发做结构优化，首先是提手与桶身的连接部位，没有采用传统的外露铆钉结构，而是在桶身上沿做了内卷边的内嵌式挂耳，提手的金属弯折端头直接卡入挂耳的预留槽内，既避免铆钉凸起刮蹭使用者手部，也能减少连接部位的应力集中，满载状态下提手反复提拉不会出现挂耳开裂的问题。桶身的锥度设计经过反复校核，上口径比下底径大出12%左右，一方面空桶状态下可以互相嵌套堆叠，仓储运输时能节省近60%的堆叠空间，另一方面倾倒液体时，桶口的卷边结构能引导水流形成稳定柱状，不会出现沿桶壁外侧流挂的情况，日常使用时不会弄脏桶身外壁。三款桶的桶底都做了三道环形加强筋，最外圈的加强筋比桶底平面高出1.5mm，放置在不平整的地面时能起到自适应找平的作用，不会因为地面有细小凸起就放不稳倾洒液体，中间的两道加强筋则提升桶底的抗变形能力，装满水拎起时桶底不会因为水压出现向下鼓胀的永久变形，长期使用也能保持桶底平整。金属材质的那款桶，内壁做了镜面抛光处理，外壁则是亚光喷塑，既减少内壁残留水渍形成的水垢附着，也能避免户外使用时金属外壁反光晃眼，提手部分包裹了防滑橡塑套，手部出汗或者沾水时提拉也不会打滑。两款塑料材质的桶，桶壁厚度控制在2.2mm，既保证足够的抗冲击强度，不小心从1米高度跌落到水泥地面不会开裂，也不会因为壁厚过大造成材料浪费，桶身没有做多余的装饰纹路，光滑的外壁更方便日常清洁，沾染污渍后一擦即可干净。从安装边界来看，三款桶的高度统一控制在280mm，上口径240mm，下底径210mm，不管是放在家用洗手台下方、户外车载储物格，还是车间的物料架层板上，都能适配常规的储物空间尺寸，不会出现尺寸过大放不进去的问题。桶口的外翻卷边宽度为8mm，倾倒时手指可以搭在卷边位置控制倾倒角度，长时间握持也不会硌手，同时卷边内部做了空心加强结构，桶口受到侧向挤压时不容易出现变形开裂。提手的展开角度做了限位设计，最大展开角度与桶身轴线成45度，提拉时桶身能自然保持竖直状态，不会因为提手过度外张导致桶身倾斜洒漏，放下桶时提手会自然向两侧垂落，不会突兀立在桶口位置影响往桶内放置物品。针对户外沙滩使用的场景，三款桶的桶口都做了配套桶盖的预留卡扣结构，需要收纳物品时可以选配同规格的密封桶盖，防止沙子或者雨水进入桶内，金属桶的桶身还做了防静电的表面处理，在有易燃易爆挥发气体的场景使用时，不会因为静电积累产生安全隐患。在结构建模过程中，特意对桶身的壁厚均匀性做了拔模分析，所有脱模方向的拔模斜度统一设置为1.5度，不管是采用注塑工艺生产塑料桶，还是采用冲压拉伸工艺生产金属桶，都能顺利脱模，不会出现壁厚不均或者脱模拉伤的问题，提手的弯折半径也做了工艺校核，金属提手采用3mm直径的低碳钢线材弯折，弯折半径为线材直径的2倍，弯折部位不会出现应力断裂的隐患，塑料提手则采用和桶身同材质的硬质塑料注塑成型，连接部位的圆角做了R3的过渡，反复弯折不会出现白痕断裂。
