多孔圆盘式机械压紧工装结构设计

　　在机械加工、装配工装以及自动化产线的工位定位环节，这类多孔圆盘式压紧结构是应用频次极高的功能性部件，区别于常规的条形压板、单点压头，该结构采用圆盘式基体布局，沿圆周方向均匀排布多组柱状压接单元，可实现单一部件对环形分布的多个点位同步施加压紧力，避免多点位压紧时出现的压力不均、工件局部翘起的问题。从实际工况适配角度看，这类结构常配套在回转类工件的加工工装、多工位装配夹具、液压或者气动压紧模组的末端执行端使用，比如在法兰盘端面钻削工序、环形薄壁件的焊接定位工位、轴承组件的压装工装中，都能看到这类结构的应用，它不需要在每个压紧点位单独设置压头与驱动件，仅通过中心的驱动连接位施加轴向压力，就能让所有圆周排布的压接端同步贴合工件表面，大幅简化工装的整体结构，减少驱动元件的布设数量，降低工装的制造成本与后期维护难度。

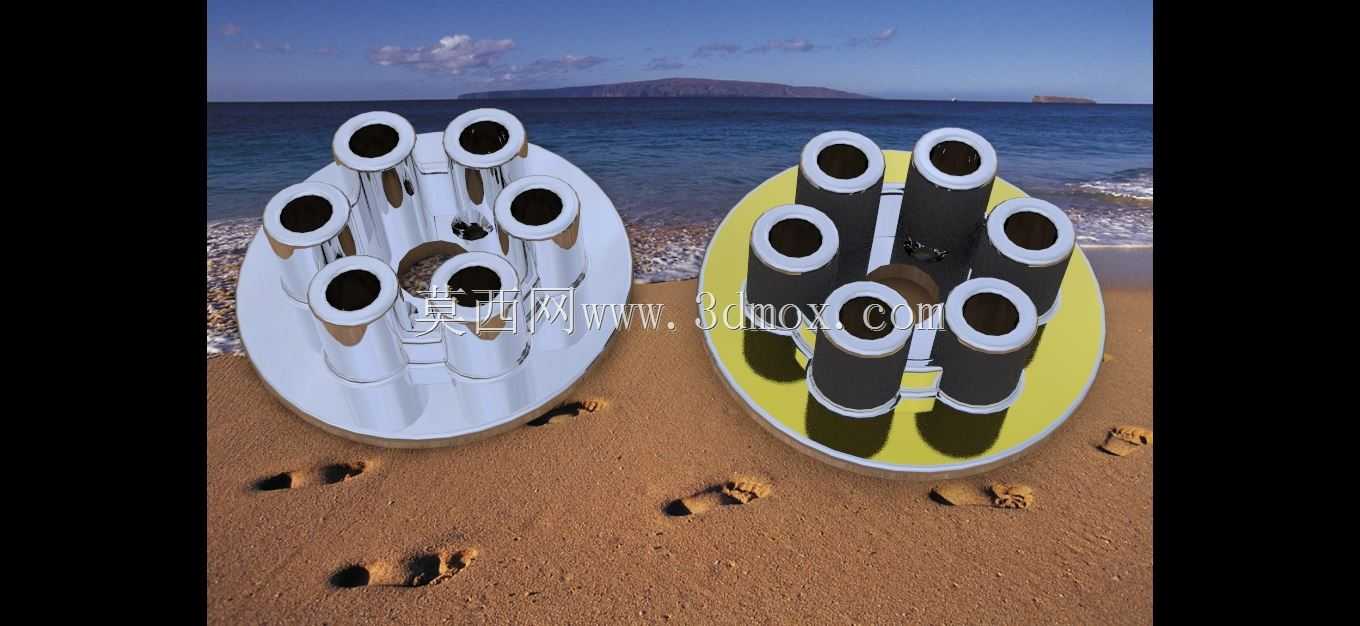

　　从结构设计逻辑来看，该压板的基体采用整圆盘式结构，中心预留贯通的安装孔位，这个孔位既是整个部件与驱动杆、连接轴的装配定位基准，也可作为工件中心定位销的避让通道，适配带中心定位结构的工装场景。沿圆盘圆周方向均匀分布的柱状压接单元，每个柱体都采用空心贯通设计，一方面可以降低整个压板的整体重量，减少驱动端的负载，尤其是在高频往复压紧的自动化工位上，更低的运动部件重量能有效降低驱动机构的惯性冲击，提升压紧动作的响应速度与定位精度；另一方面空心柱的内壁可作为导向通道，在需要穿装螺栓、定位销的压紧场景中，可直接让紧固件从柱体中心穿过，实现压点位置与紧固位置的重合，避免压紧力与紧固点位偏移带来的工件变形问题。两种不同表面处理的结构版本，分别适配不同的工况环境：亮面金属处理版本多用于常规机加工车间的干式加工工位，表面粗糙度低，不易粘附切削碎屑，清理维护方便；深色表面处理版本多配套在有切削液、润滑液喷淋的湿式加工场景，表面经过氧化处理后具备更好的防锈抗腐蚀能力，长期在潮湿带油雾的环境中使用也不易出现锈蚀卡滞的问题。

　　在安装边界与尺寸适配层面，这类圆盘压板的外径尺寸需要匹配被压紧工件的环形压紧带直径，设计时压接柱的中心分布圆直径要与工件上允许的压紧点位分布圆完全重合，避免压接端压到工件的加工面、薄壁脆弱区域；每个压接柱的端面都做了平位处理，保证与工件表面的接触为面接触而非线接触，降低接触位置的压应力，防止在软质工件、精加工工件表面留下压痕。中心安装孔的公差带一般选用H7级精度，与配套的驱动轴或者定位轴采用间隙配合，既保证装配时的顺畅度，也能避免配合间隙过大带来的压紧偏移问题；所有压接柱的端面平面度需要控制在0.02mm以内，保证每个压点都能同时贴合工件表面，不会出现个别压点虚压、个别压点压力过载的情况。柱体与圆盘基体的连接采用整体加工成型的结构，而非焊接组装，避免焊接应力带来的柱体垂直度偏差，保证长期反复承受压紧力的情况下，柱体不会出现歪斜、断裂的问题。

　　在实际使用过程中，这类压板的压接行程不需要太大，一般5-10mm的轴向行程即可满足绝大多数工件的压紧与取放空间需求，配套的驱动源可以是气缸、液压缸，也可以是手动的螺旋压紧机构，适配从手动工装到全自动产线的不同应用场景。针对薄壁环形工件的压紧场景，这种多点同步压紧的结构优势尤为明显，它可以将压紧力均匀分散到圆周方向的多个点位，避免单点压紧带来的工件局部变形，尤其是在铝合金、铜质等软质金属工件的加工工序中，均匀分布的压接力能将工件的装夹变形控制在微米级，有效提升加工后的尺寸精度。在装配工位中，这类压板还可作为保压工装使用，在环形涂胶、多组件压装完成后，保持一定时间的恒定压力，等待胶层固化或者组件配合到位，多压点的布局能保证整个环形结合面的压力一致，避免出现局部脱胶、压装不到位的装配缺陷。
