参数化可调节金属编织网板三维结构

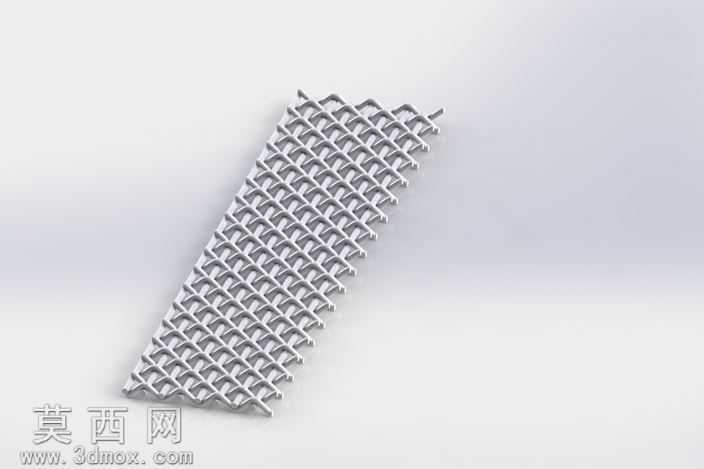

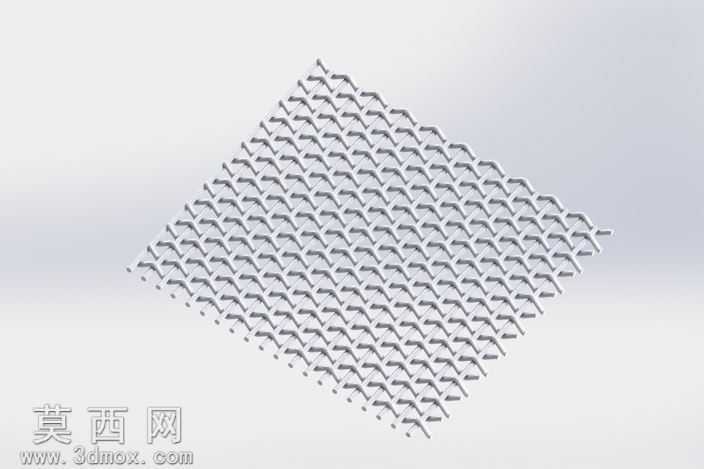

本作品为参数化设计的金属编织网板三维模型，建模阶段依托SolidWorks的方程式驱动功能完成整体搭建，设计核心思路是实现网板结构的可参数化修改，无需重复绘制单根丝材即可通过调整参数快速变更网孔规格、丝材直径、整体长宽尺寸，适配不同场景的使用需求。建模过程中首先确定单根金属丝的截面形态与弯折规律，金属丝采用连续的波浪形弯折结构，相邻丝材通过交错叠压的方式完成编织咬合，每一处弯折的曲率、叠压的间隙都经过精准约束，既还原真实金属编织网的装配逻辑，也避免三维模型出现干涉、破面等问题。材质设置上选用哑光银灰色金属材质，模拟不锈钢或镀锌钢丝的表面质感，渲染阶段采用柔和的漫反射光源，清晰展现网板的编织纹理与立体结构，金属丝边缘做了细微的倒角处理，避免尖锐棱边带来的不真实感，同时保留金属材质的轻微反光特性，让模型呈现出接近实物的视觉效果。结构层面，该网板为规整的斜向编织排布，相邻丝材的弯折节点完全对齐，整体受力均匀，边缘处的丝材端头做了统一的长度约束，保证网板边缘整齐，可直接用于过滤、筛分、防护、装饰等不同场景的装配适配。参数化设计的特性让该模型具备极强的复用性，使用者仅需修改方程式内的对应参数，即可快速生成不同丝径、不同网孔密度、不同外形尺寸的编织网模型，大幅降低同类结构的重复建模工作量，模型的每一处编织节点都做了几何约束，参数调整后不会出现结构错位、装配失效的问题，兼顾了设计灵活性与结构准确性。
