气动式座椅席位夹紧固定夹具结构

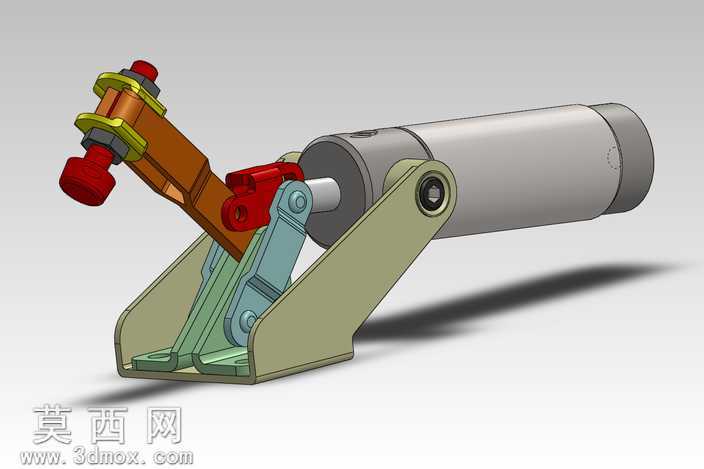

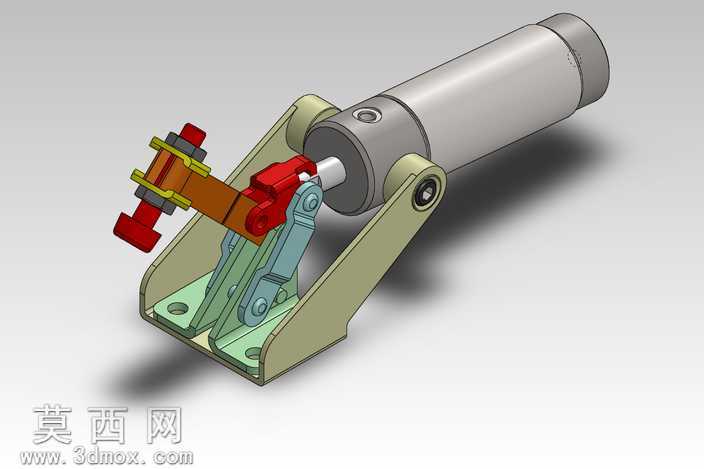

本作品为气动驱动的座椅席位夹紧固定夹具三维建模作品，整体采用自顶向下的参数化建模思路完成，在三维建模过程中严格遵循机械加工的实际公差配合要求，对每一个组成零件都进行了独立的特征建模，涵盖了拉伸、旋转、扫描、放样、倒角、拔模、螺纹修饰等常用三维建模特征，确保所有零件的尺寸参数可编辑、可调整，能够适配不同规格的座椅夹紧固定需求。模型完成整体装配后添加了符合实际物理属性的材质配置，其中气缸缸体部分采用哑光银灰色金属材质模拟铝合金阳极氧化的表面效果，夹臂、安装底座等受力结构件采用军绿色哑光烤漆金属材质模拟Q235钢表面喷塑的质感，夹紧压头部分采用红色硬质橡胶材质以避免夹伤座椅工件表面，铰接销轴、紧固件等标准件采用亮面镀锌金属材质，不同材质的粗糙度、反光度、折射参数都经过反复调试，最终渲染输出的效果图能够清晰展现各部件的材质差异与结构层次。结构设计上，该夹具采用气动气缸作为动力输出源，通过铰接式连杆增力机构将气缸的直线推力转化为压头的下压夹紧力，整体结构通过底部带安装孔的L型支架作为承载基座，气缸尾部与基座上端铰接，气缸活塞杆前端连接多组串联的连杆铰接结构，当活塞杆伸出时，连杆机构带动压头向下摆动完成夹紧动作，当活塞杆回缩时，连杆机构带动压头抬起松开工件，整套铰接结构的转动副都设计了对应的销轴限位结构，避免运动过程中出现窜动脱落的问题，夹紧压头采用可调式螺栓连接结构，能够根据不同厚度的座椅工件调整压头的初始位置，提升夹具的适配范围。设计过程中充分考虑了夹具的实际使用场景，整体结构紧凑，安装固定方便，气动驱动的方式相比手动夹具能够大幅降低操作人员的劳动强度，同时连杆增力结构能够在较小的气缸推力下获得足够的夹紧力，保证座椅装配加工过程中工件固定的稳定性，避免加工过程中出现工件移位影响装配精度的问题，模型还预留了标准的气动接口安装位，能够直接适配工厂常规的气动管路系统，无需额外改造即可投入实际生产使用。
