带护栏双轨输送线体结构设计

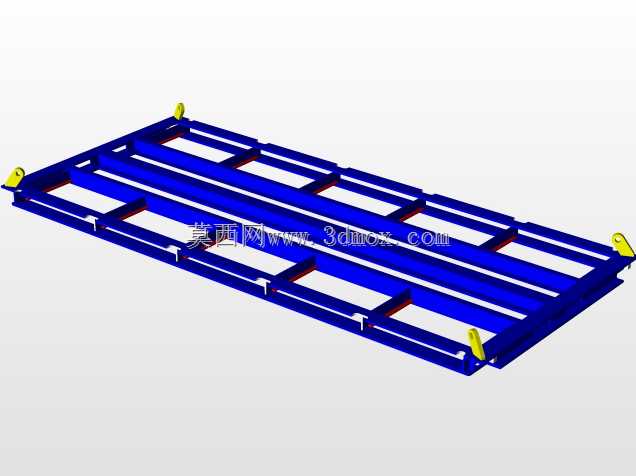

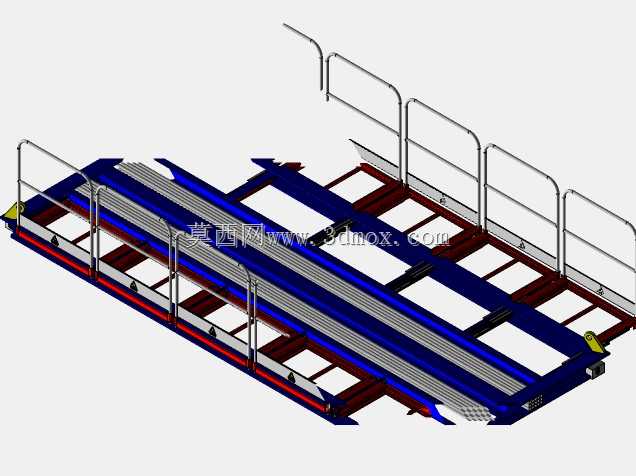

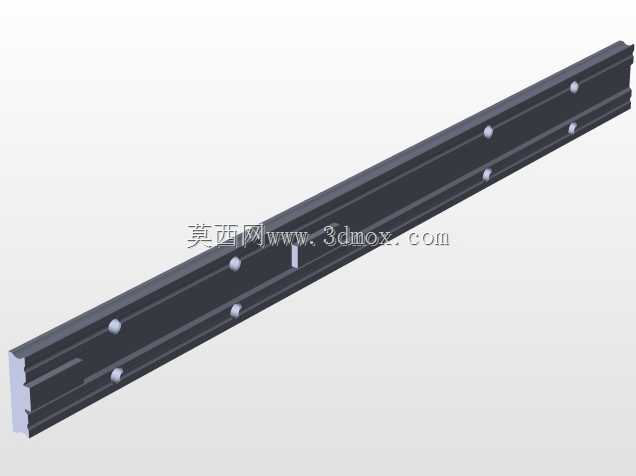

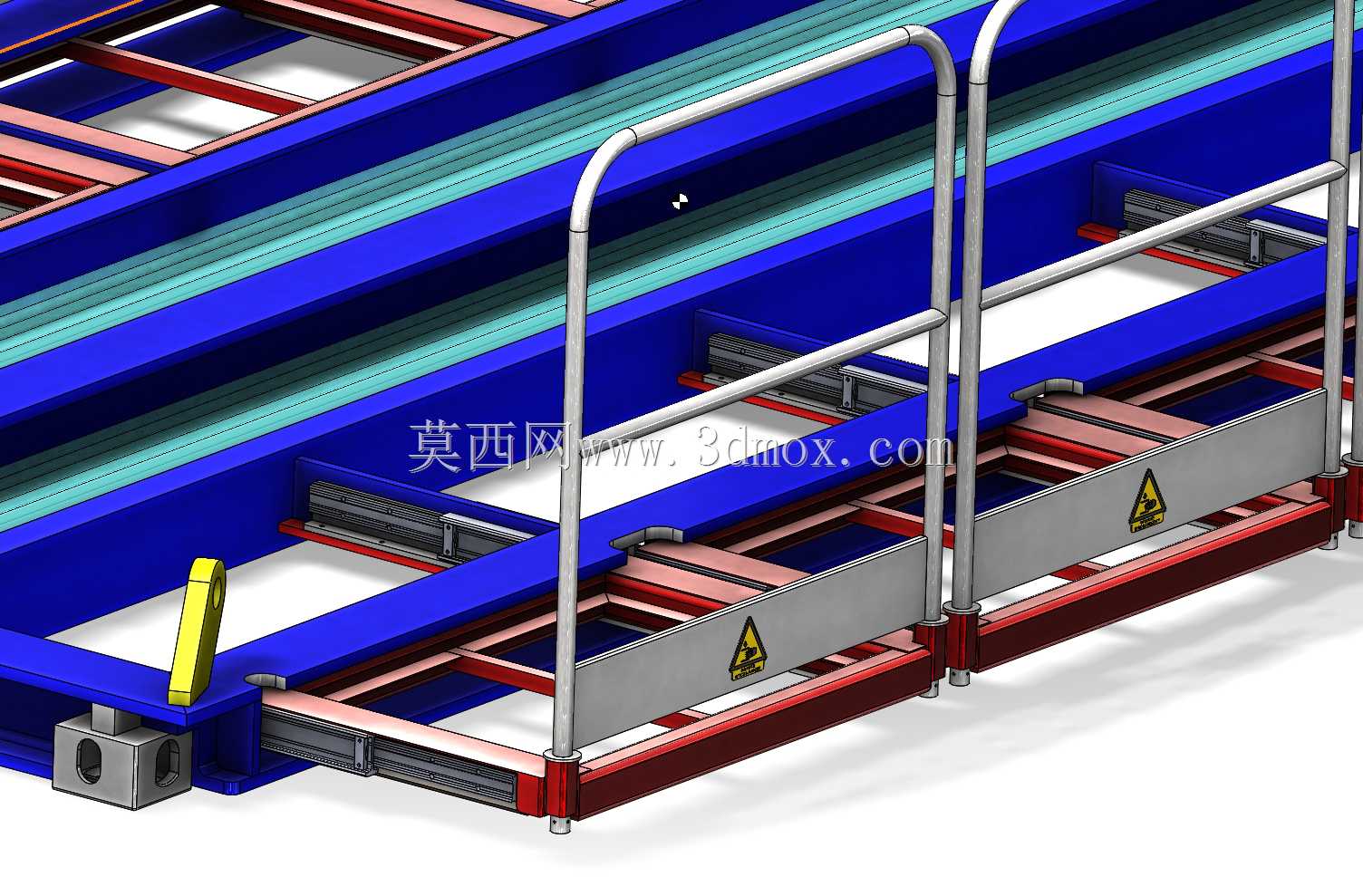

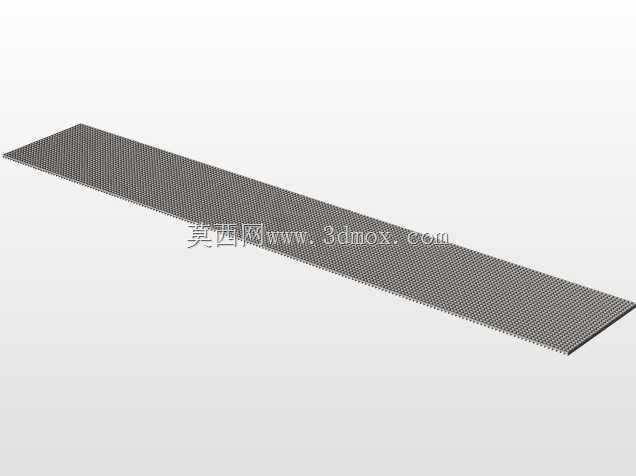

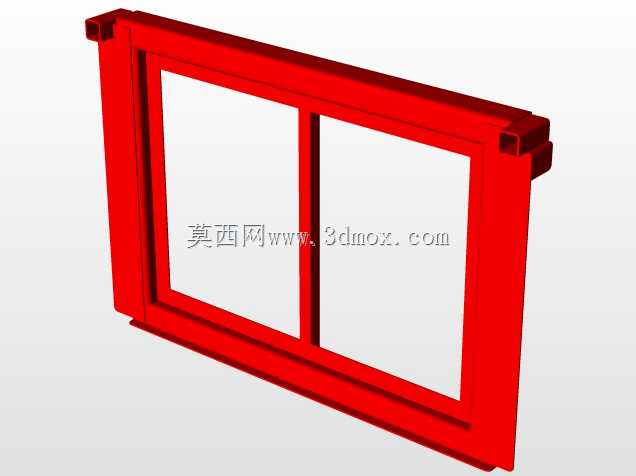

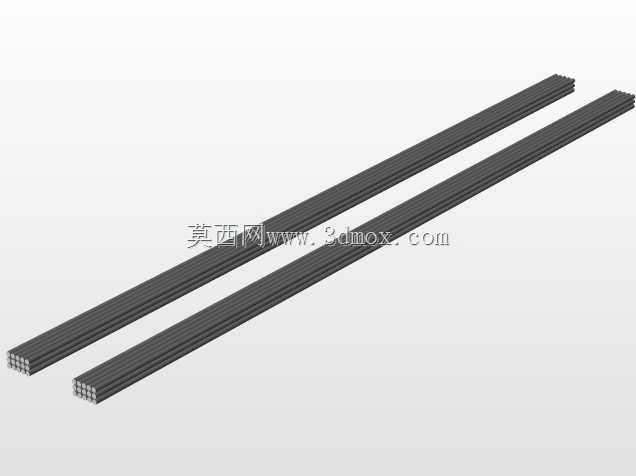

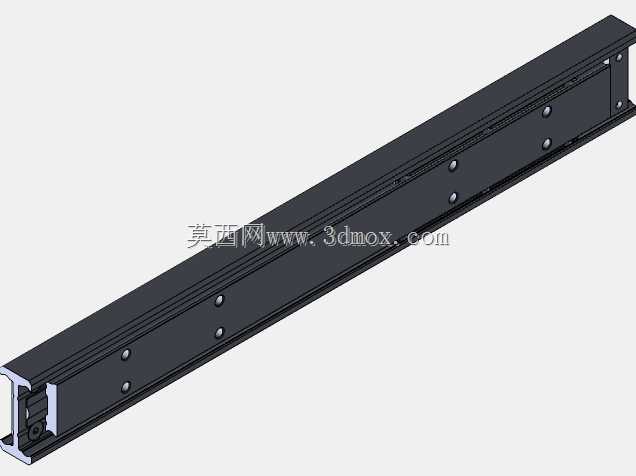

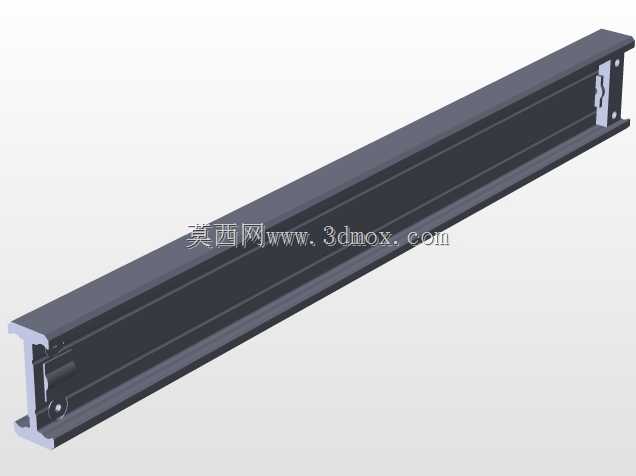

　　这套线体结构的设计初衷，是针对车间内重载工件的跨工位转运需求，常见于汽车零部件焊装线、家电总装线的重型工件输送段，区别于轻型皮带输送线，该结构采用型钢焊接机架搭配线性导轨导向，能够承载单段数百公斤的工装托盘负载，运行过程中不会出现皮带跑偏、蠕变的问题，适配多工位定点停靠的装配作业场景。从结构布局来看，线体采用双列平行导轨布置，导轨安装面经过铣削加工保证平面度，每侧导轨配套滑块组件与托盘底部连接，托盘下方设置驱动接驳位，可适配摩擦轮驱动、链条拖动或者齿形带传动等多种驱动形式，用户可根据现场的节拍需求、车间洁净度要求灵活选配驱动单元，不需要对主体机架做二次改动。线体侧边的防护栏采用圆管弯制焊接成型，扶手高度符合车间作业的安全防护规范，

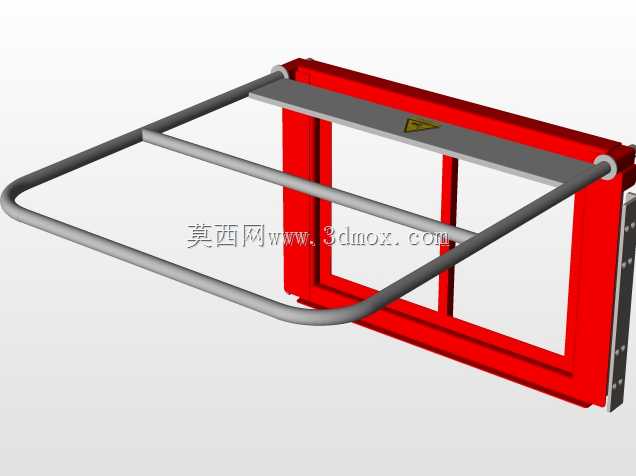

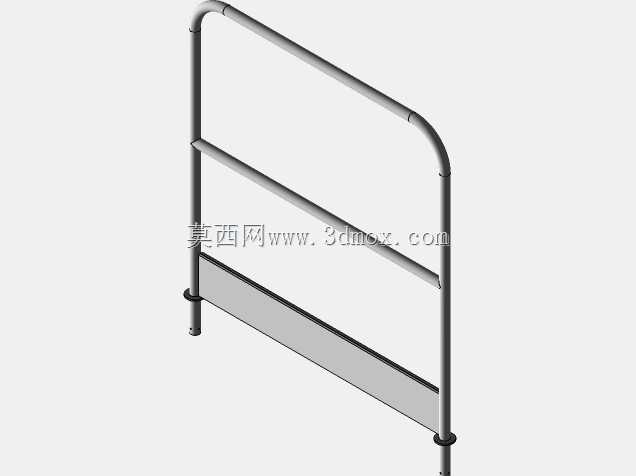

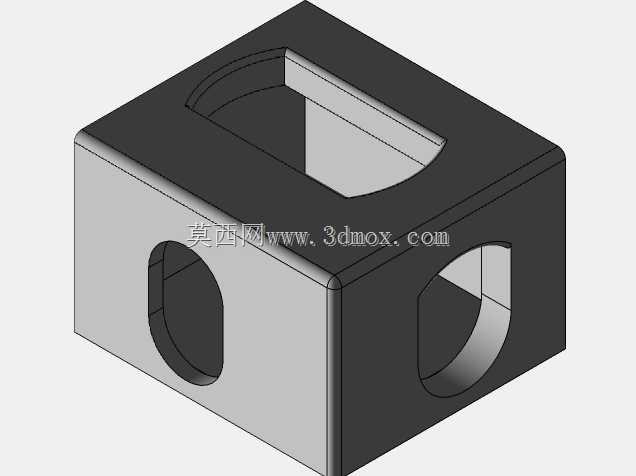

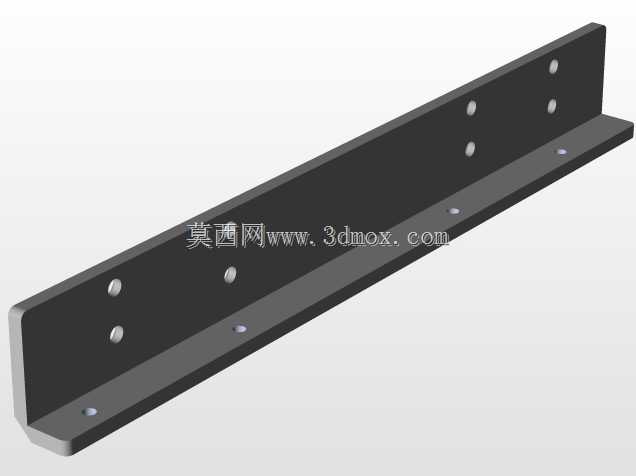

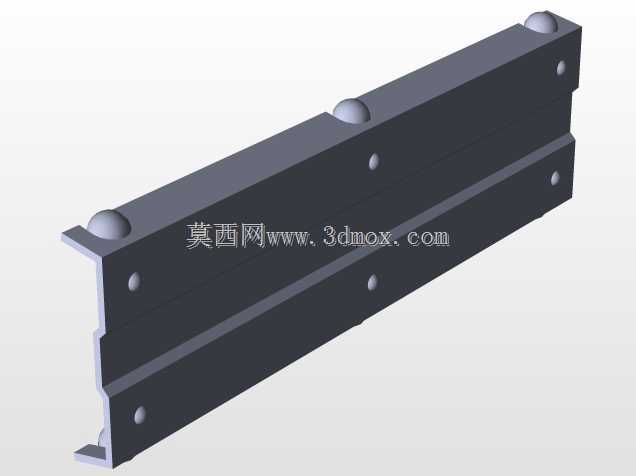

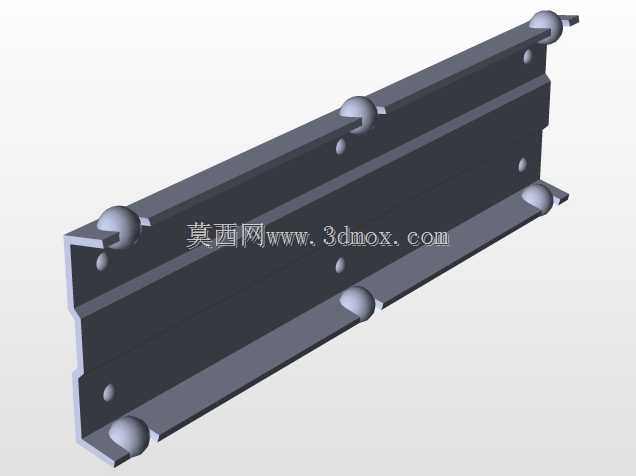

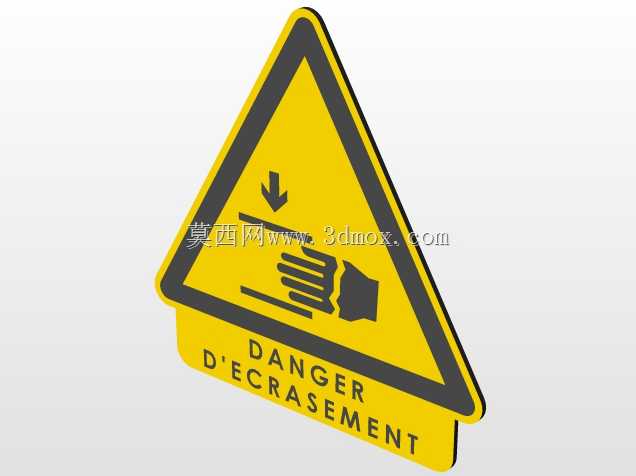

　　距离输送面的高度刚好能够避免作业人员意外踏入运行区域，同时不会遮挡工件装配的操作空间，护栏与机架之间采用螺栓连接，后期如果需要调整护栏位置、拓展操作工位开口，可以直接拆卸紧固件调整，不需要切割焊接主体结构。护栏下方安装的警示挡板采用薄钢板折弯成型，表面粘贴安全警示标识，一方面能够阻挡线体运行过程中工件上的小零件、工具掉落至线体下方的走线槽或者地面，另一方面也能从视觉上划分危险区域，提醒现场人员注意运动部件。线体端部设置的定位块组件，采用聚氨酯缓冲材质搭配钢制安装座，当托盘运行至线体末端或者停靠工位时，能够起到硬限位加缓冲的作用，避免刚性碰撞产生的噪音和结构变形，定位块的安装位置预留了长条形调节孔，可以根据托盘的实际长度、

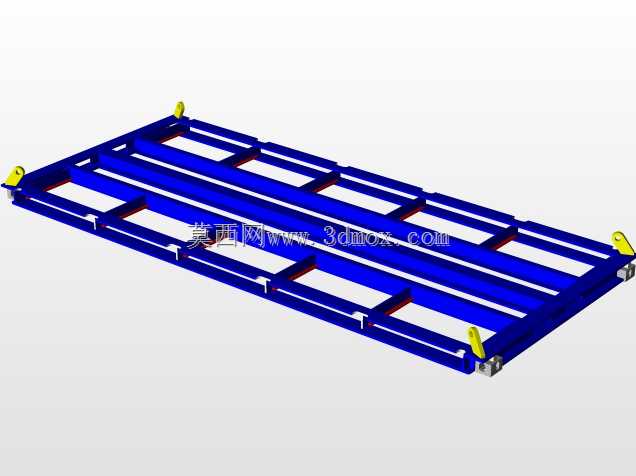

　　停靠精度要求微调限位位置，适配不同尺寸的工装托盘。机架主体采用矩形钢管焊接成型，底部设置可调脚杯安装位，安装时可以通过脚杯调节整段线体的水平度，抵消地面不平整带来的安装误差，脚杯的承重规格匹配整段线体满载时的总重量，不会出现长期负载下沉的问题。机架的横梁和纵梁之间设置了斜向加强筋，避免长距离线体出现中部下挠的变形问题，导轨安装基面的直线度在设计时预留了加工余量，焊接完成后经过整体去应力处理再进行机加工，消除焊接应力带来的变形，保证导轨安装后全程的直线度公差满足滑块运行要求，不会出现卡滞、滑动阻力不均的问题。线体的走线槽集成在机架侧边的型钢槽内，传感器线缆、驱动线缆可以直接敷设在槽内，外部加盖板防护，避免线缆外露被工件剐蹭，

　　也让整段线体的外观更整洁，不会出现线缆杂乱的问题。在安装边界上，单段线体的长度可根据车间工位布局拼接，拼接段之间采用定位销连接保证导轨的对接精度，线体的整体宽度根据托盘尺寸预留两侧安全间隙，护栏外沿的宽度尺寸满足车间通道的布局要求，不会占用过多的作业通道空间。线体的高度设计匹配常用的装配作业高度，作业人员站立操作时不需要过度弯腰或者抬手，降低长期作业的疲劳强度，同时线体底部预留了足够的空间，方便后期维护人员进入线体下方检查驱动组件、更换滑块或者清理杂物。从功能适配性来看，这套结构既可以作为独立的输送段使用，也可以和顶升移栽机、旋转台、升降机等设备对接，组成完整的物料输送循环系统，线体端部的接口尺寸做了通用化设计，和常规的物流输送设备对接时不需要额外做过渡连接板，减少现场安装的工作量。设计过程中特意将易损件的安装位置做了外露设计，比如滑块的润滑注油口、缓冲块的固定螺栓都设置在方便操作的位置，后期维护时不需要拆卸大量周边零件就可以完成保养更换，降低设备的停机维护时间。另外，线体的表面处理采用喷塑工艺，颜色区分清晰，机架主体采用蓝色涂装，运动部件采用红色涂装，防护部件采用银灰色涂装，现场人员可以直观区分不同功能的结构部件，也符合车间设备的安全色彩规范。
