食品生产用链环星形输送传动结构

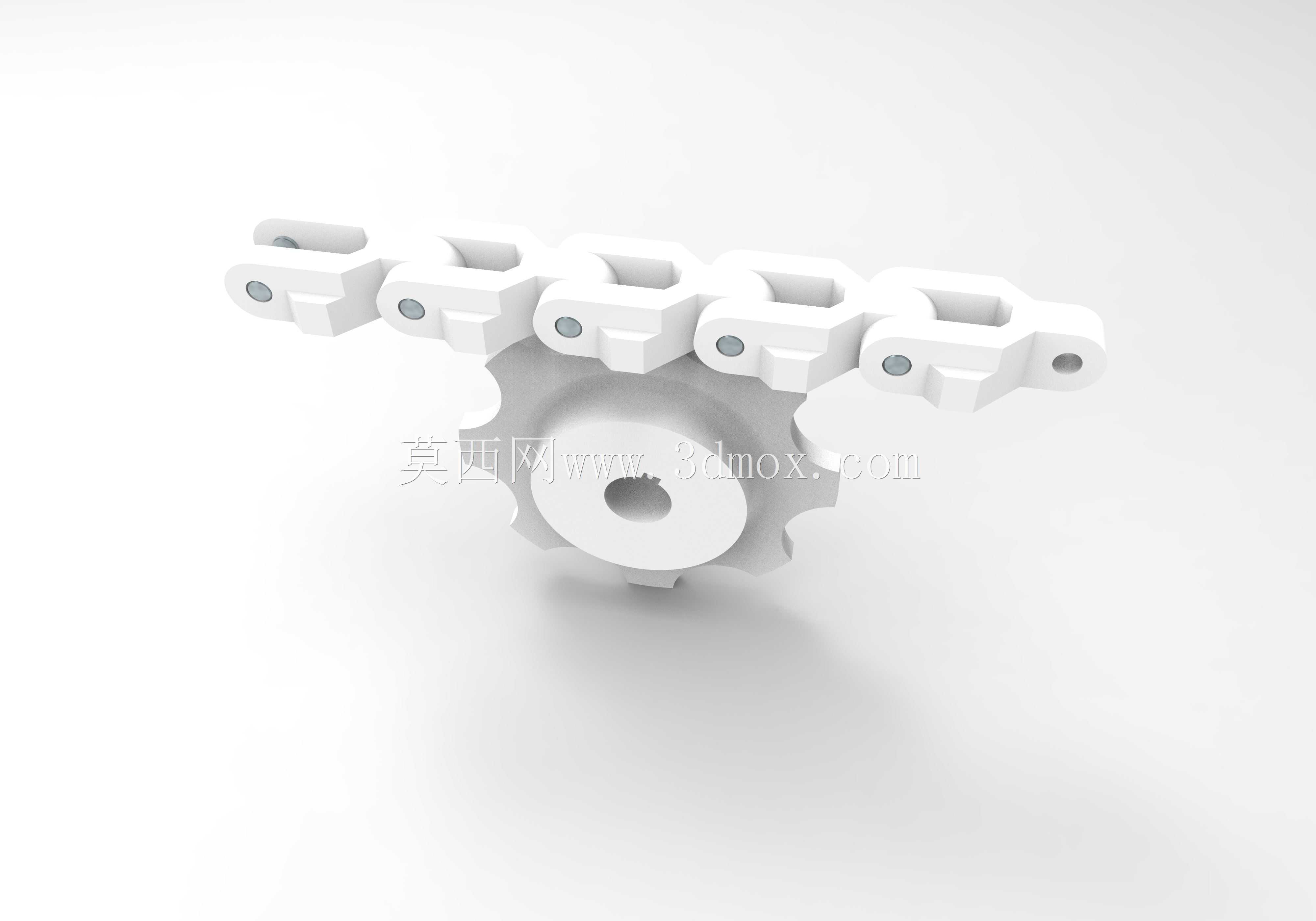

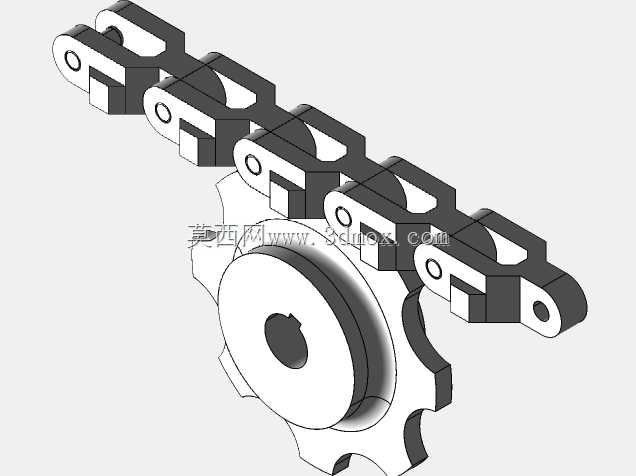

　　这套链环星形输送结构，核心适配食品生产场景的连续物料输送需求，在烘焙、休闲食品、净菜加工等生产线的水平或小倾角输送段，可直接作为承载牵引构件完成工位间的物料传递，相比普通皮带输送，它能耐受生产环境中的水汽、轻度油污，且链节间铰接间隙可控，长期运行不会出现皮带跑偏、打滑的问题，维护时仅需单独更换磨损链节，无需整体更换牵引构件，能大幅降低生产线停机维护的时间成本。

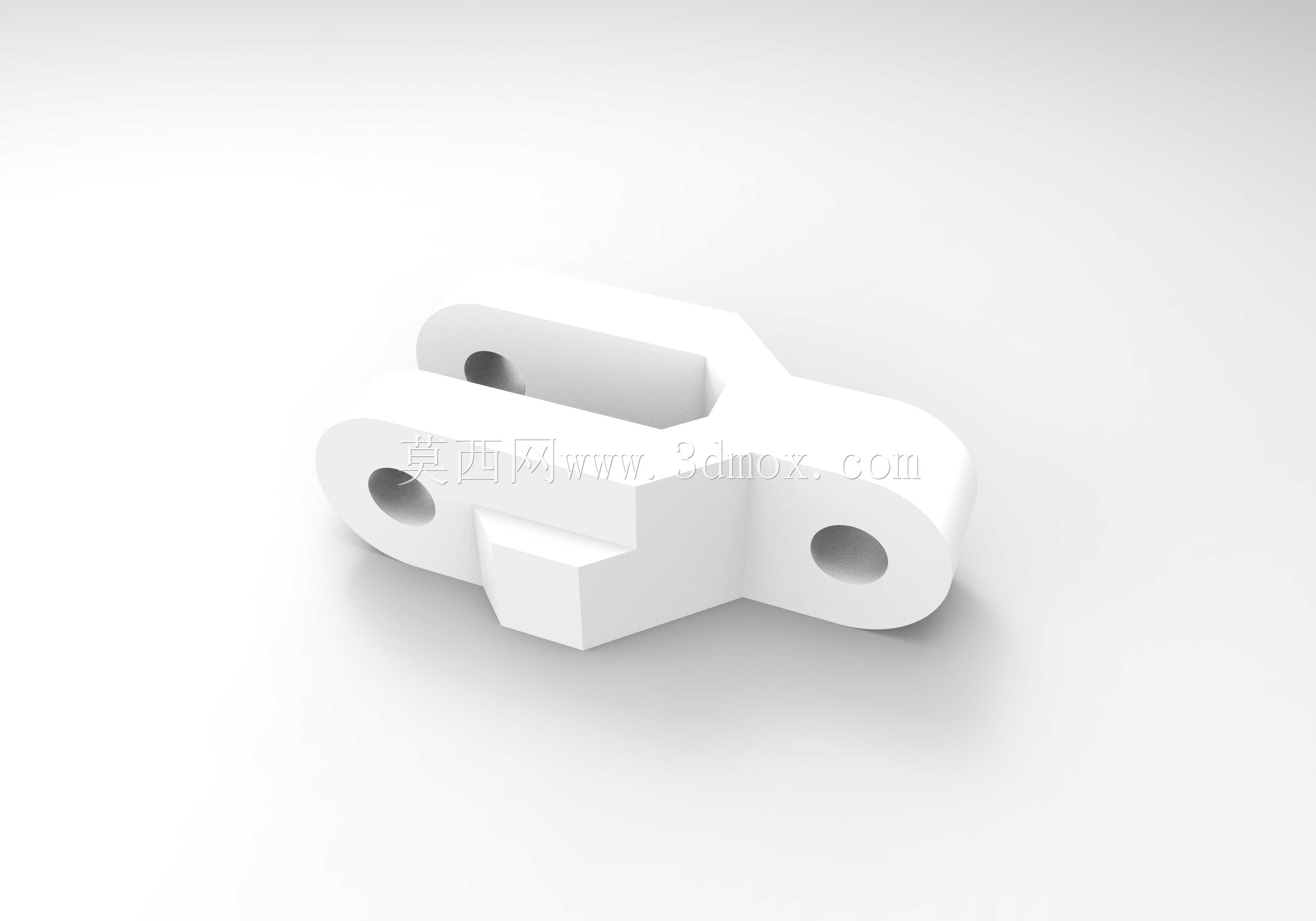

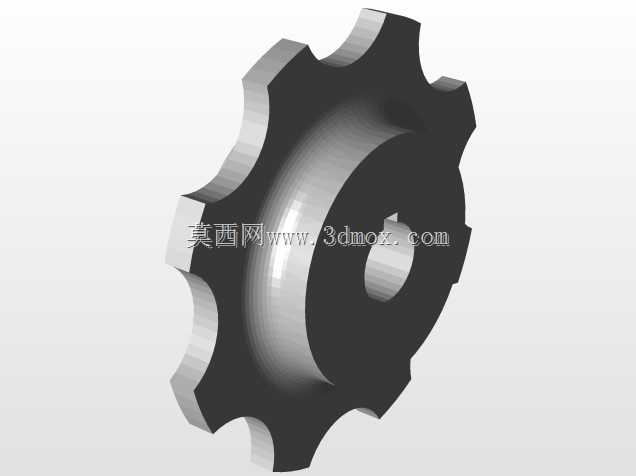

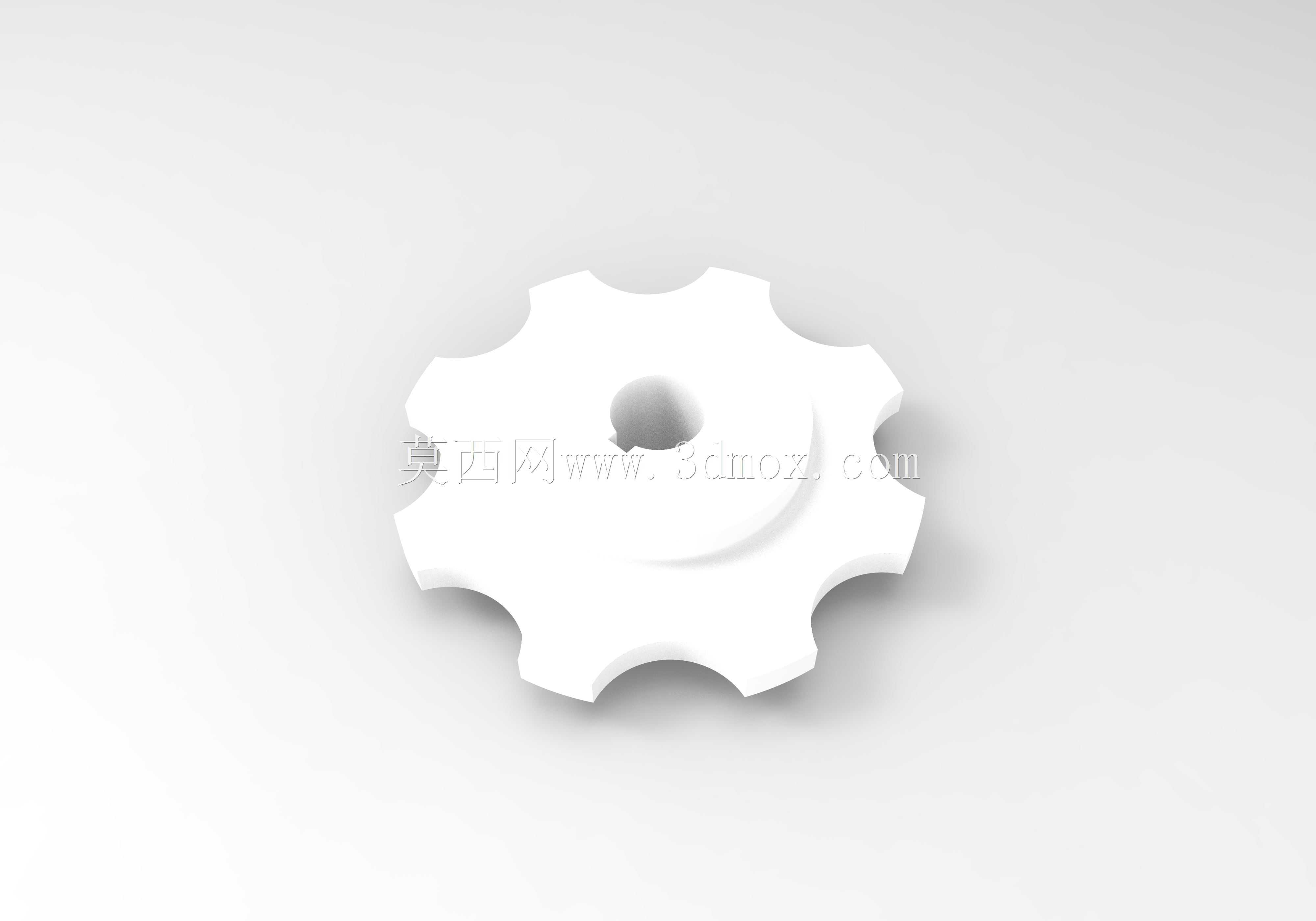

　　从功能特性来看，链节采用一体式注塑或机加工成型的承载面，每个链节两端设置同轴铰接孔，通过销轴实现相邻链节的柔性连接，铰接位置预留了0.1-0.2mm的配合间隙，既保证链节能顺利绕入星形链轮完成啮合转向，又避免间隙过大导致的运行晃动，输送过程中链节上表面保持平齐，可直接放置托盘、工装板或是带包装的成品物料，单节链节的额定承载载荷根据材质不同可覆盖0.5kg-5kg区间，完全满足常规食品生产的物料输送载荷要求。星形链轮采用渐开线齿形设计，齿槽轮廓与链节端部的啮合凸台完全匹配，啮合过程中齿面与链节接触为面接触，相比线接触的普通链轮，接触应力降低40%以上，能有效减少链节啮合位置的磨损，延长整套输送结构的使用寿命。

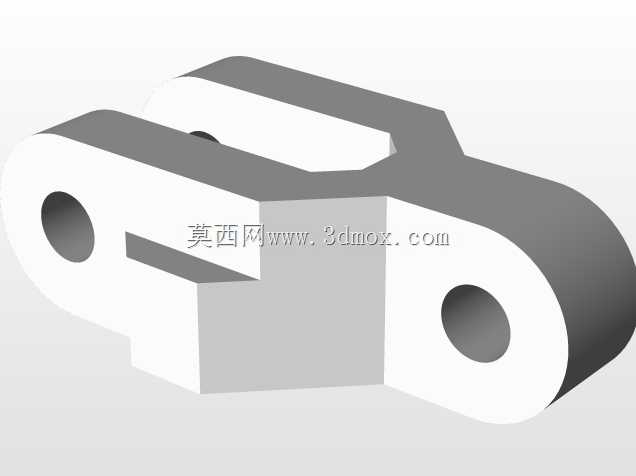

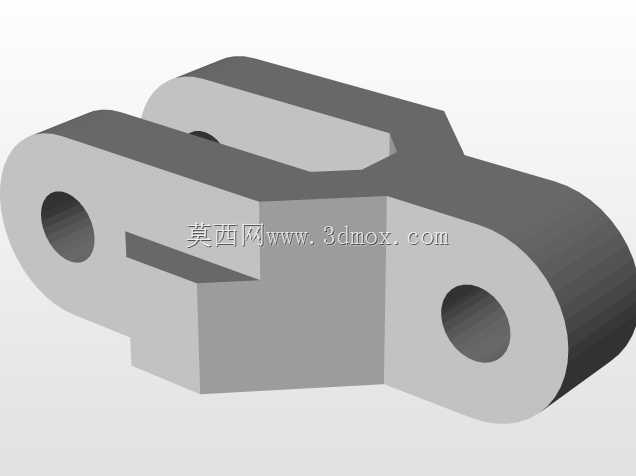

　　设计过程中，首先要确定输送线的运行速度与链轮分度圆直径的匹配关系，常规食品生产线输送速度多在0.1m/s-0.5m/s区间，对应链轮的齿数选择10-15齿即可，齿数过少会导致链节啮入啮出时的动载荷增大，运行噪音升高，齿数过多则会增大链轮整体尺寸，压缩机架的安装空间。链节的外形尺寸设计充分考虑了安装边界要求，单节链节长度控制在50mm，宽度30mm，铰接孔中心距与链轮节距完全一致，安装时相邻链节的销轴采用卡簧轴向定位，无需额外焊接或粘接，现场装配时仅需卡簧钳即可完成链节拼接，可根据输送线长度灵活增减链节数量，适配不同长度的输送工位需求。链轮的中心孔采用标准键槽连接，可直接适配市面常见的减速电机输出轴，无需额外定制连接轴套，链轮两侧预留了轴承安装位，安装时将轴承嵌入机架侧板的安装孔即可完成链轮的转动支撑，安装公差控制在IT7级，保证链轮转动时的径向跳动量不超过0.05mm，避免运行过程中出现链节跳齿的问题。

　　在实际应用场景中，这套输送结构还可搭配侧边挡板、物料定位块使用，在需要完成物料分拣、定位的工位，可在链节上表面加装定制的定位工装，实现物料的精准定位，配合气动推杆就能完成自动分拣动作。针对食品生产的卫生要求，链节与链轮均可采用食品级POM或304不锈钢材质，表面粗糙度达到Ra0.8，不易积存物料残渣，清洁时可直接用高压水枪冲洗，不会出现锈蚀或材质溶出的问题。结构运行时的啮合噪音控制在55分贝以内，符合食品生产车间的噪音管控要求，不会对车间作业环境造成额外干扰。

　　从安装边界来看，整套输送结构的最小转弯半径由链轮分度圆直径决定，水平布置时两端链轮的中心距最小可做到300mm，最大可根据需求拼接至数十米长度，机架安装时仅需保证两端链轮的同轴度误差不超过0.1mm/m，即可保证链节运行顺畅，不会出现卡滞、偏磨的问题。链节的铰接销轴采用不锈钢材质，表面做抛光处理，与链节铰接孔的配合采用间隙配合，长期运行时铰接位置可添加食品级润滑脂，进一步降低磨损，维护周期可延长至6个月以上，相比普通输送结构的维护频率降低一半。
