极简构型三角翼简易飞行器结构设计

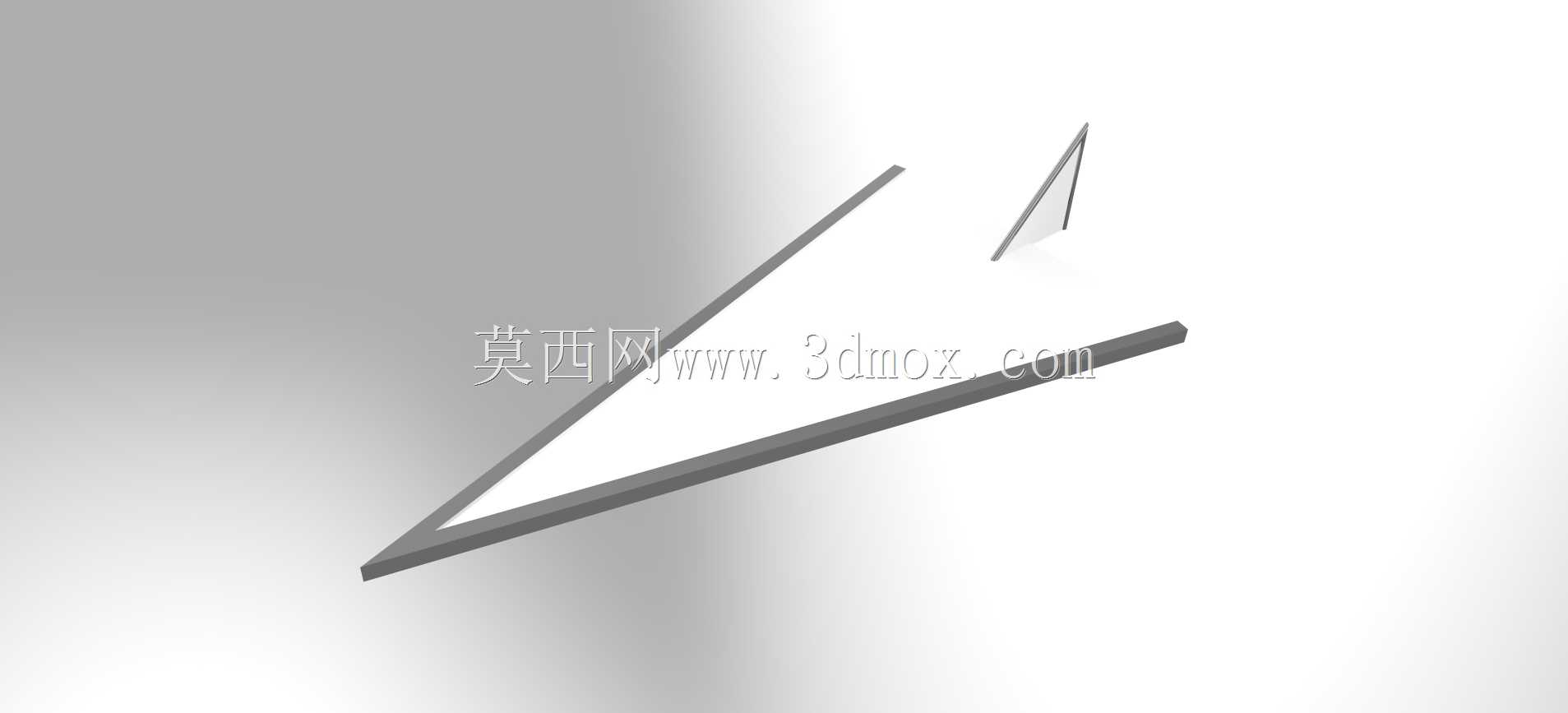

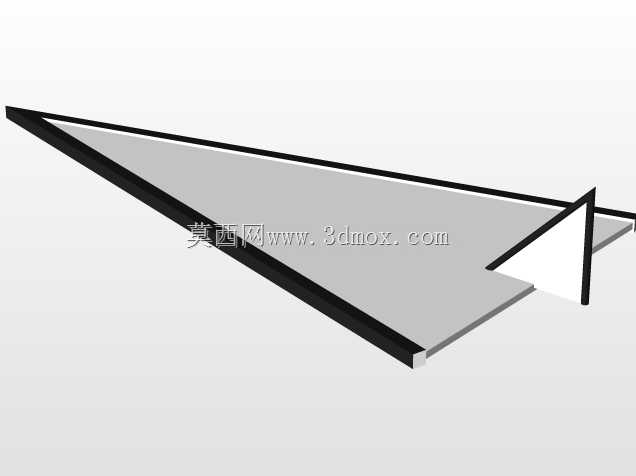

　　该简易飞行器采用大后掠三角翼无尾布局设计，核心结构由一体化成型的翼身融合主体、单块式垂直安定面两部分组成，整体构型极度简化，没有传统飞机的水平尾翼、襟副翼、起落架等复杂活动部件，所有结构件均为等厚度板件拼接成型，加工难度极低，适合作为航空原理教学演示件、低速风洞试验验证件或者入门级航模改装基础载体使用。

　　从实际应用场景来看，这类极简构型飞行器首先可用于航空科普教学场景，在中小学航空兴趣班、高校航空航天专业低年级认知实习环节，可借助该结构直观讲解三角翼的升力产生原理、大后掠翼的气动特性、垂直尾翼的航向稳定作用，由于结构没有多余复杂部件，学员可以快速拆解观察各气动面的相对位置关系，理解不同翼面在飞行过程中承担的作用。其次该结构可作为低速风洞的标准验证模型，由于外形规则、加工一致性容易保证，在开展小雷诺数下三角翼涡升力特性试验、不同迎角下航向稳定性测试时，可作为基准构型使用，试验人员可在该基础构型上加装前缘襟翼、翼梢小翼等改型结构，对比不同改型对气动特性的影响。此外该结构也可作为入门级电动航模的基础机身，爱好者只需在翼身预留位置加装动力电机、电调、电池与遥控接收机，即可完成一架可飞行的三角翼航模制作，由于结构重量轻、翼载荷低，低速飞行稳定性较好，适合新手练习航模操纵。

　　从功能特性来看，该构型的三角翼后掠角较大，在低速大迎角飞行状态下，机翼前缘会产生稳定的脱体涡，利用涡升力提升整机的最大升力系数，不容易进入失速状态，对于没有复杂增升装置的简易飞行器来说，该特性能大幅提升飞行安全裕度。垂直安定面布置在翼身尾部后上方，与翼身主体垂直安装，足够的尾容量可以保证飞行器在飞行过程中具备基本的航向静稳定性，避免出现侧滑发散的问题。翼身主体采用三角形板件结构，前缘做了斜切钝化处理，既可以降低前缘的气动阻力，也能避免尖锐边缘在搬运、试验过程中造成划伤。整个结构没有活动操纵面，飞行过程中依靠重心调整与动力差来实现基本的姿态控制，进一步降低了结构复杂度与故障概率。

　　设计思路上，该构型完全围绕“极简可靠、易加工易验证”的核心目标展开，摒弃了传统飞机复杂的框、梁、肋等内部承力结构，所有零件均采用等厚度板材加工，翼身主体为一整块三角形板材，垂直尾翼为单独的梯形板材，两者通过卡槽加胶接的方式即可完成装配，不需要复杂的工装夹具，无论是采用激光切割亚克力板、数控铣削轻木板，还是采用3D打印PLA材料，都可以在极短时间内完成零件加工，单件加工周期不超过半小时。设计过程中特意将翼身的厚度控制在合理范围，既保证板材具备足够的抗弯刚度，在飞行或者风洞试验过程中不会出现明显的结构变形影响气动外形，也不会因为厚度过大增加多余的结构重量与迎风阻力。垂直尾翼的安装位置经过气动配平计算，保证整机的焦点位于重心之后，满足基本的纵向静稳定要求，不需要额外增加配重即可实现稳定滑翔。

　　从外形尺寸与安装边界来看，该构型翼身主体为等腰三角形结构，前缘后掠角约60度，翼根长度与翼展的比例约为1.2:1，整体展弦比较小，属于典型的小展弦比三角翼布局。垂直尾翼的高度约为翼根长度的四分之一，根弦长度约为尾翼高度的1.5倍，安装位置位于翼身尾部的中轴线上，尾翼前缘与翼身后缘垂直相接，安装后尾翼平面与翼身平面保持90度夹角，装配公差控制在1度以内即可满足基本的气动稳定性要求。整个模型的最大外轮廓尺寸可根据使用场景等比例缩放，作为教学演示件使用时可将翼展控制在300毫米左右，方便手持观察；作为风洞试验模型使用时，可根据风洞试验段的尺寸调整翼展，保证模型翼展不超过试验段宽度的三分之二，避免洞壁干扰影响试验数据准确性；作为航模使用时可将翼展放大到800-1000毫米，预留出动力系统、遥控设备的安装空间，安装时需要将动力系统的拉力线与翼身平面保持2-3度的下拉角，抵消大油门状态下的抬头力矩，保证飞行姿态平稳。

　　在实际使用过程中，该结构可根据不同的应用场景做针对性调整，作为风洞模型使用时，可在翼身表面预留压力测孔的安装位置，方便安装测压管采集机翼表面的压力分布数据；作为航模使用时，可在翼身两侧后缘位置加装微型副翼，搭配舵机实现滚转操纵，提升航模的机动性能；作为教学演示件使用时，可将翼身与尾翼做成可拆卸结构，方便学员自行组装，理解不同部件的安装位置对飞行特性的影响。整个结构的承力路径简单直接，飞行过程中机翼产生的升力直接通过翼身结构传递到重心位置的设备安装点，尾翼承受的侧向气动力通过胶接接口传递到翼身主体，没有多余的传力环节，结构可靠性高，即使在轻微碰撞的情况下也不容易出现结构损坏。
